Ремонт МД

[WaS]

Здравствуйте Владимир ! Через сайт купил МД х терра 70 б/у. Проблема в следующем : мд не включается, слышится только щелчек в динамике. Но так бывает не всегда. В тепле включается и работает без глюков .Ложу в холодильник на минут 10 и он не включается. В чем причина ? Помогите с ремонтом.

Владимир тут давно не появлялся..
откройте блок и посмотрите не отвалился ли какой-нибудь электролит - болтающийся феррит может сбить
..и осмотрите плату на предмет окислов, может подмокала

[umelyi]

Пропаял процессор и все микросхемы , конденсаторы не вздуты. Положил опять в холодильник, та же беда не включается. Слышны пульсирующие щелчки в динамике, будто включится не может. Подскажите может ли такое быть из-за конденсаторов. Могут ли они от холода дохнуть ? Батарейки GP новые по мултиметру напряжение каждой 1600.

Сообщение отредактировано umelyi: Mar 23 2015, 21:11

[Fil721]

если пропаяли процессор..то емкости должны уметь проверять ...

[WaS]

Пропаял процессор и все микросхемы , конденсаторы не вздуты. Положил опять в холодильник, та же беда не включается..

..зачем же сразу паять проц? - чем паяли-то?

не вздутые кондёры, не показатель - их нужно выпаивать и проверять ёмкость и утечку

.. Батарейки GP новые по мултиметру напряжение каждой 1600.

что это за напряжение такое?

[umelyi]

Проверять могу да прибора нет. Проц. паял паяльником с тонким жалом на подобие миниволна , обильно поливая жидкой канифолью, паял через лупу. Напряжение батареек чуть больше полтора вольта.

Сообщение отредактировано umelyi: Mar 23 2015, 21:25

[Fil721]

начни с простого -с питания прибора и его цепей в схеме .

[WaS]

ТУТ схема

в первую очередь проверьте верхнюю левую часть схемы
..атмегу лучше совсем не трогать!

[umelyi]

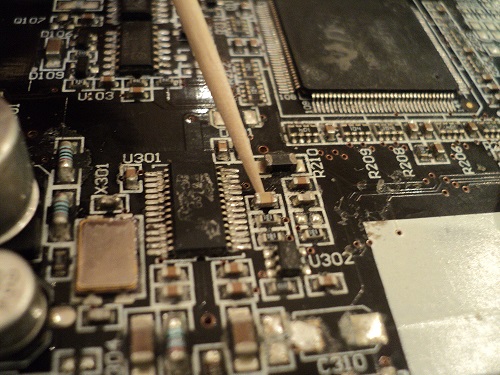

Забыл сказать. МД покупал б/у. При включении он глючил т.е. включался и входил в георежим. Вскрыв блок обнаружил ,что отсутствует один элемент он на фото показан. В инете нашел фото где на этом месте стоит smd кондер. Поставил какой был. Может дело в нем ?

Вложенные эскизы изображений

[туча]

Вот так, господа. Пока  делает гламурные раскладушки дядюшка Гарик делает катушки которыми можно камни колоть.  но теперь встал вопрос чем заделать пробоину. Вариантов масса, но какой лучше? Что Посоветуете?

Попробывать эпоксидкой ,а больше что ? Когда разбирал такую ,нужен был только корпус ,где ввод кабеля стоит плата ,там же была петля под слоем этого покрытия ,само покрытие очень хрупкое ,и отрывается пластом . так что аккуратнее.а иначе только на самодел корпус. Эпоксидку развести как есть без всяких наполнителей,и залить ,на самой пластмассе сделать насечки \можно горячим паяльником ,что бы это место прочно держалось не только за покрытие и за саму катушку , и желательно использовать защиту.

[WaS]

Забыл сказать. МД покупал б/у. При включении он глючил т.е. включался и входил в георежим. Вскрыв блок обнаружил ,что отсутствует один элемент он на фото показан. В инете нашел фото где на этом месте стоит smd кондер. Поставил какой был. Может дело в нем ?

этот кондесатор не принципиален - шунтирует 3,3В
..сравнивайте со схемой - может ещё что-то сбито

[umelyi]

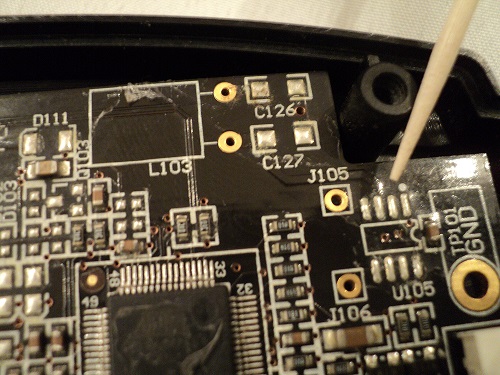

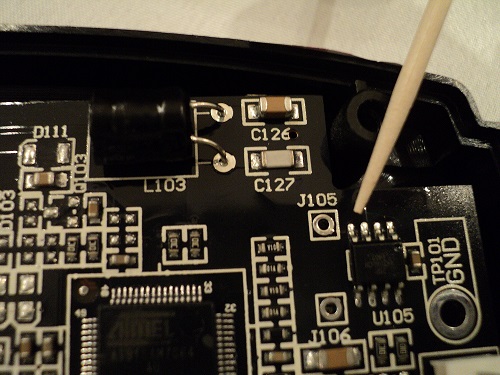

Пришлось разобрать гарантийный блок. На 705 есть на 70 нет. Должно так быть или нет ?

Вложенные эскизы изображений

[WaS]

это подсветка

[umelyi]

Пришлось разобрать гарантийный блок. На 705 есть на 70 нет. Должно так быть или нет ?

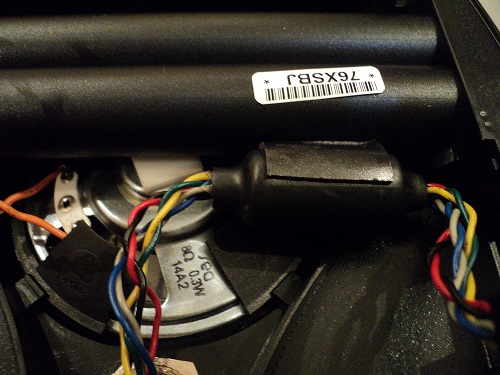

Кстати на новых 705 феррит уже закреплен.

Вложенные эскизы изображений

[umelyi]

это подсветка

Остальное вроде на месте. Не пойму на какой элемент может влиять температура ?

Сообщение отредактировано umelyi: Mar 23 2015, 22:34

[Fil721]

При понижении температуры увеличивается ESR конденсатора. Если конденсатор плохой-не качественный его ESR тановится на столько большим, что он становится не эфективен-равносильно что его нету в схеме.

[WaS]

Остальное вроде на месте. Не пойму на какой элемент  может влиять температура ?

"замораживать" плату, чтоб не включалась и проверять контрольные напряжения - искать расхождение с работающей платой

[Naumov]

Попробывать эпоксидкой ,а больше что ? Когда разбирал такую ,нужен был только корпус ,где ввод кабеля стоит плата ,там же была петля под слоем этого покрытия ,само покрытие очень хрупкое ,и отрывается пластом . так что аккуратнее.а иначе только на самодел корпус. Эпоксидку развести как есть без всяких наполнителей,и залить ,на самой пластмассе сделать насечки \можно горячим паяльником ,что бы это место прочно держалось не только за покрытие и за саму катушку , и желательно использовать защиту.

Спасиббо за совет. Попробую.

[aleksey]

Владимир тут давно не появлялся..

Дело принцыпа...
на странице 30, пост 591 все его координаты.

[umelyi]

Заменил конденсаторы 1000 на 10В 2 шт. То же самое, на морозе не вкл. Вообще грешу на проц. Есть ли у кого разломаная или треснутая не нужная плата ? Мог бы купить.

[WaS]

Заменил конденсаторы 1000 на 10В 2 шт. То же самое, на морозе не вкл. Вообще грешу на проц. Есть ли у кого  разломаная или треснутая не нужная плата ? Мог бы купить.

..на проц или микроконтроллер?

проц можно найти ..со вторым сложнее
