Ремонт МД

[WaS]

Какое сопротивление предохранителя?
..попробуйте на него набросить перемычку

[StopudoFF]

3.1 ом, пробовал, ничего не дало

[WaS]

3 Ом много, должно быть до 1 Ом
..проще будет если сразу расскажете что делали - а так задаю вопросы по шагам, которые вы уже прошли..

[StopudoFF]

Да особо и ничего не делал, предохранитель коротил, потыкал мультиком в полевики ( но их маркирова затерта) и другие транзюки, нулевые сопротивления, вот вроде как все

[WaS]

Проверьте электролиты и почистите межплатные разъёмы
..советовать что-то глубже не буду - нет внятного описания диагностики

[StopudoFF]

Понятно, а сообщение о чем говорит, вы встречали такое?

[WaS]

Это защита, например от случаев кз при надломе проводов в кабеле катушки - схема видит просадку напряжения и реагирует

[StopudoFF]

Прибор был куплен моим знакомым года 2 назад с рук, его уже ковыряли, он при включении так же писал " перегрузка батареи", но потом переходил в рабочий режим и работал. А начал выключатся после того как переломились провода в месте входа в катушку, а его тесть пытался сделать катушку и заполнял уксусным герметиком внутри ( это-же кислота) в месте ввода кабеля. В общем после этого стал включаться писать "перегрузка батареи" и выключаться, с рабочей катушкой и вообще без катушки. К стати там стоят полевики IRF7105 на малой плате 2 шт и на большой 1шт. - установленные при первом ремонте

Сообщение отредактировано StopudoFF: Sep 19 2020, 21:26

[WaS]

Прибор был куплен моим знакомым года 2 назад с рук, его уже ковыряли, он при  включении так же писал " перегрузка батареи", но потом переходил в рабочий режим и работал.  А начал выключатся после того как переломились провода в месте входа в катушку, а его тесть пытался  сделать катушку и заполнял уксусным герметиком  внутри ( это-же кислота) в месте ввода кабеля.  В общем после этого стал включаться писать "перегрузка батареи" и выключаться, с рабочей катушкой и вообще без катушки. К стати там стоят полевики  IRF7105 на малой плате 2 шт и на большой 1шт. - установленные при первом ремонте

А вот сразу нельзя было это рассказать.. - обязательно устраивать кто лучше угадает
IRF7105 - это про оконечник на Tx?
На большой плате где сборку полевиков нашли?

[StopudoFF]

Извиняюсь,только 2. На большой плате паянная SOP8, но по ходу родная так как маркировка затерта. На малой плате IRF7105 стоит слева от разъема питания. И на оборотной стороне этой же платы на раскачку передающей катушки

[WaS]

Не уверен что U706 это именно IRF7105
Две сборки на раскачку Тх можно скинуть для диагностики
Если проблемы начались после "ремонта" катушки, значит и надо копать в этом направлении - исключить влияние цепи Tx и её питания

[StopudoFF]

Это защита, например от случаев кз при надломе проводов в кабеле катушки - схема видит просадку напряжения и реагирует

Когда вы мне это написали, у меня тоже возникла эта мысль, хотел услышать вашего мнения, спасибо за пиннок, буду ковырять, о результатах отпишусь! Кто то на место U706 именно IRF7105 воткнул, а что было вопрос?

Сообщение отредактировано StopudoFF: Sep 19 2020, 22:16

[LooooK]

Приветствую всех.

Кто может помочь с ремонтом пинпоинтера - Nokta Pointer. глючит, постоянно при установленной батарейке издает 5 звуковых сигналов (пищит якобы заряд батареи низкий), на метал и нажатие кнопок не реагирует. Заменой на новые батарейки не лечится.

[Kvlaser]

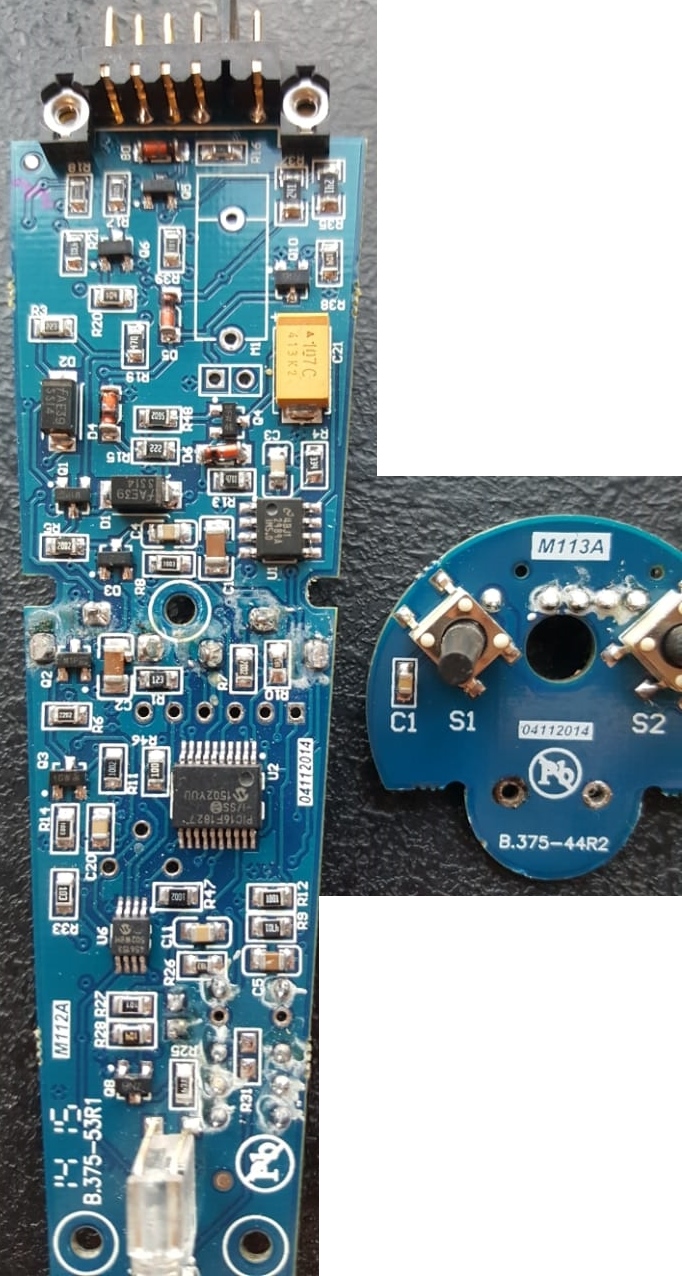

Можете сделать хорошее фото платы?

[LooooK]

В процессе разбора пинпоинтера - Nokta Pointer была оторвана "катушка", приклеена на вечно до сих пор не вытащил ее(

[LooooK]

микросхема

Вложенные эскизы изображений

[LooooK]

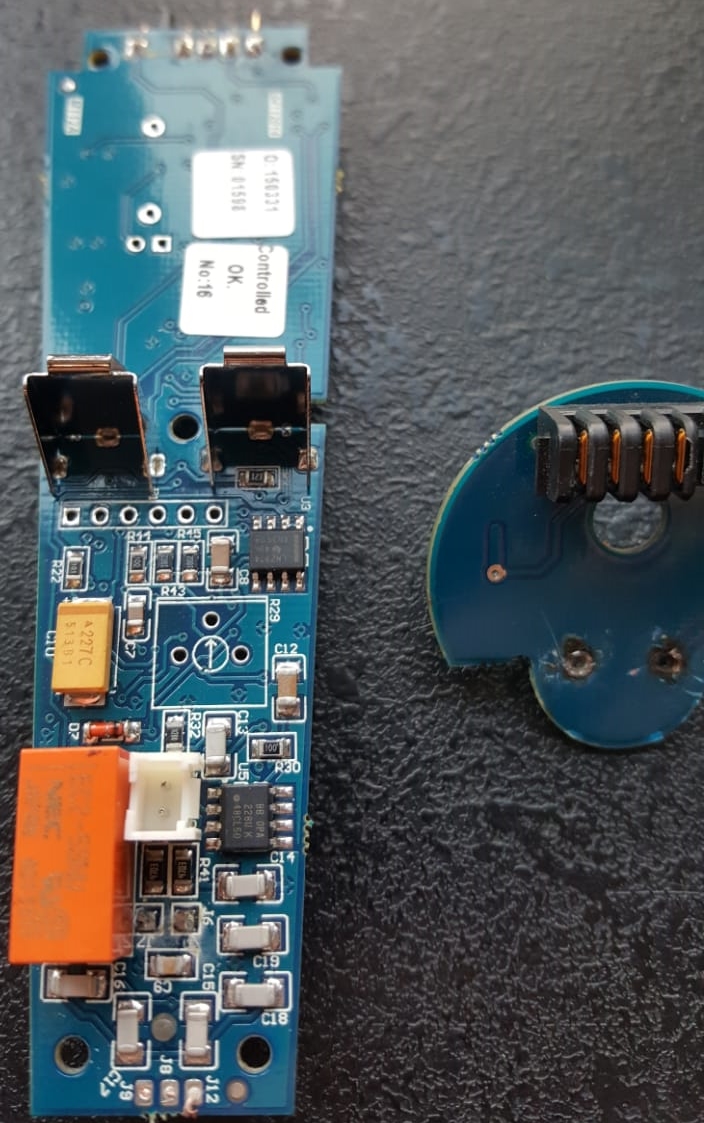

вырезал часть фото для уменьшения размера

Вложенные эскизы изображений

[Базилий]

Всех приветствую !
Подскажите, коллеги, координаты спеца (Ержан, Москва) , занимающегося ремонтом катушек Минелаб Сафари.

Сообщение отредактировано Базилий: Feb 25 2021, 14:07

[vladtret]

Через личку на сайте. Рекомендую, отличный ремонт катушки Сафарика. Работает уже 3 года тпосле ремонта

Сообщение отредактировано vladtret: Mar 9 2021, 11:05

[lightman]

Приветствую форумчане. Посоветуйте специалиста, который может отремонтировать залитую катушку от xp deus. Катушка поёт, приходится ходить с пониженной чуйкой и низкой частотой, чтоб хоть как-то... Предположение, что катушка залита оправдано, на матовом стекле, где мигает диод видны трещины. Катушка 11. Спасибо.

Сообщение отредактировано lightman: Mar 12 2021, 18:48
