Ремонт МД

[WaS]

Не совсем проблема, но требуется решение.
Можно ли заменить защиту?
Спасибо!

На фото не совсем защита - это лицевая часть кнопочной панели является частью этой кнопочной панели, отдельно не продаётся.
..можно найти б/у неисправную клавиатуру и переклеить лицевую часть - но надо знать как делать.

[leonidovich]

А можно попробовать вырезать окошко по размеру экрана, а потом внахлест наклеить, например, защитное стекло от телефона или какую другую пленку?

[WaS]

А можно попробовать вырезать окошко по размеру экрана, а потом внахлест наклеить, например, защитное стекло от телефона или какую другую пленку?

..конечно можно

[lohtevpaha]

Здравствуйте уважаемые специалисты , подскажите пожалуйста, прибор детеч Винер, накрылся кабель, от блока до катушки ,весь потрескался и изломался , уже перепаивал, хватило на год, две отдельные жилы, с экраном каждая, одинаковые цветом и с наружи и внутри, нужно 3м , с чего подойдёт, мороз,солнце, трава, кусты, короче усточевый к мех повреждениям. Спасибо.

[piramida]

Что делать, если не показывает экран МД

Сегодня решил почистить свой E-Trac 2010г.в. внутри от пыли.
Когда мыл спиртом платы, щеткой слегка задел шлейф экрана (чего не желательно конечно делать).
Собрал, все работает кроме экрана (не показывает вообще ничего).

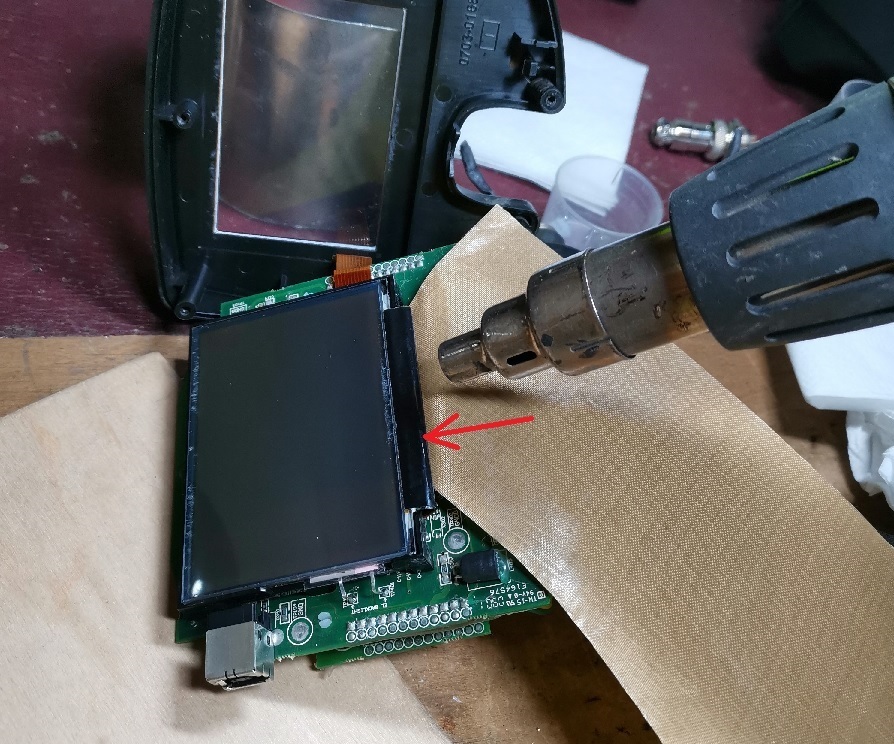

Не первый раз сталкиваюсь с проблемой неработающего шлейфа, есть проверенный способ - нужно погреть шлейф феном (главное не перестараться).
После несложной процедуры все заработало.
Может кому пригодится инфо )))

P.S.
использую фен MICRO MH 550

Вложенные эскизы изображений

[WaS]

Что делать, если не показывает экран МД

Сегодня решил почистить свой E-Trac 2010г.в. внутри от пыли.
Когда мыл спиртом платы, щеткой слегка задел шлейф экрана (чего не желательно конечно делать).
Собрал, все работает кроме экрана (не показывает вообще ничего).
Не первый раз сталкиваюсь с проблемой неработающего шлейфа, есть проверенный способ - нужно погреть шлейф феном (главное не перестараться).
После несложной процедуры все заработало.
Может кому пригодится инфо )))

Не занимайтесь ерундой.. зачем рабочие платы замывать
Если платы пыльные, купите балон сжатого воздуха и продуйте.
Шлейф дисплея тем-более мочить нельзя - в месте склейки со стеклом, очень мелкий шаг дорожек. Любое токопроводящее загрязнение нарушает работу дисплея.
В вашем случае вы подсушили попавший спирт и это помогло ..а могло и не помочь.
Дисплей для етрака редкий, найти замену целая история.

[piramida]

Не занимайтесь ерундой.. зачем рабочие платы замывать
Если платы пыльные, купите балон сжатого воздуха и продуйте.
Шлейф дисплея тем-более мочить нельзя - в месте склейки со стеклом, очень мелкий шаг дорожек. Любое токопроводящее загрязнение нарушает работу дисплея.
В вашем случае вы подсушили попавший спирт и это помогло  ..а могло и не помочь.
Дисплей для етрака редкий, найти замену целая история.

Спасибо за совет, впредь буду осторожней.
Спиртом мою платы по привычке, еще со времен СССР.
В данном случае может причина была в спирте, не спорю.
А так прогревом восстанавливал работоспособность шлейфа на стиралке (спецы на форуме подсказали), потом брелок с обр. связью.
Касаемо МД наверно рискованно, а так если что попроще метод работает

[sokolsk]

Приветствую уважаемых форумчан! Подскажите если можно по моей проблемке. Прибор
терра 705.(08 г.в.) Временами начинает "какофонить", но цели продолжает распознавать. Переподсоединял разъём (MX1 1 90142B) ввода 6-и контактов от датчика в саму плату. Глюки исчезают. Через какое то время появляются вновь. В крайний раз-вытащил контакты из фишки ввода, поджал слегка(металл очень мягкий-хрупкий и в следующий раз возможно какие то контакты сломаются ),включил-пока всё нормально. Если я правильно предположил проблему- то хорошо бы заменить разъём. А где найти? Другой какой подобный, можно через провода впаять в плату? Но может быть на самом деле- другая ещё какая причина ? Ввод в датчик вроде-нормальный.Проверял шевелением. Фильтр не болтается. Спасибо!

[WaS]

Приветствую уважаемых форумчан! Подскажите если можно по моей проблемке. Прибор
терра 705.(08 г.в.) Временами начинает "какофонить", но цели продолжает распознавать. Переподсоединял  разъём (MX1 1 90142B) ввода 6-и контактов от датчика в саму плату. Глюки исчезают. Через какое то время появляются вновь. В крайний раз-вытащил контакты из фишки ввода, поджал слегка(металл очень мягкий-хрупкий и в следующий раз возможно какие то контакты сломаются ),включил-пока всё нормально. Если я правильно предположил проблему- то хорошо бы заменить разъём. А где найти? Другой какой подобный, можно через провода впаять в плату? Но может  быть на самом деле- другая ещё какая причина ? Ввод в датчик вроде-нормальный.Проверял шевелением. Фильтр не болтается. Спасибо!

В принципе вы сами нашли проблему - скорей всего неконтакт и был в этом 6-пиновом разъёме.
..в ремонте были блоки с неконтактом в этом разъёме, обычно для профилактики разбираю, поджимаю лепестки и пропаиваю обжимку проводов

[sokolsk]

В принципе вы сами нашли проблему - скорей всего неконтакт и был в этом 6-пиновом разъёме.
..в ремонте были блоки с неконтактом в этом разъёме,  обычно для профилактики разбираю, поджимаю лепестки и пропаиваю обжимку проводов

WaS,благодарю за отзыв! Понятно. Лепестки если всё же сломаются, можно другой- какой разъём поставить? C ув.

[WaS]

WaS,благодарю за отзыв! Понятно. Лепестки если всё же сломаются, можно другой- какой разъём поставить? C ув.

Лепестки не такие уж и хрупкие ..хотя, конечно, смотря как гнуть
Если сломаются - искать такой же разъём или распаять провода на плату

[sokolsk]

Лепестки не такие уж и хрупкие  ..хотя, конечно, смотря как гнуть
Если сломаются - искать такой же разъём или распаять провода на плату

Спасибо, Василий!

[Vladimir ЯВА]

Доброго ВСЕМ кто ещё помнит старичка яву! Не болеть! Беречь себя и близких ! Тоска по копуууууу аж выть хочется !!!Но увы - наш возраст в первых рядах на... или правильней в...
Если что-то по МД - обращайтесь , особенно по тёркам ...много бушных но в основном рабочих клав ,некоторые платы , много т34(новые,бу,неисправные
для дербана) и т.д. По вайтсу есть немного , все вопросы в личку и на почту: yava.1955.vl-ir@yandex.ru
C глубоким уважением ко Всем!
Владимир.ватсапп на номере:89774548774
PS.Тряхнул стратегические запасы Есть возможность апгрейдить или собрать в новом корпусе любую тёрку до 505,ест-но с доработками для большей надёжности .Новые платы ,клавы и т.д. в наличии (ограниченное кол-во).По остальным моделям так же что-то решаемо.Что то осталось по экспам , в частности эксп SE (платы).По GPX 4000 , GPX4500 ...и возможность ремонта/восстановления до рабочего.
Вопросы -вэлкам на тф.

Сообщение отредактировано Vladimir ЯВА: Apr 17 2020, 19:50

[Фёдор Сан]

Здравствуйте,нужна схема усилителя звука асе 400 ,куда можно встроить регулятор громкости ? Можно ли в разрыв на вход усилителя, не сгорит ли процессор? на асе 250 было просто: замена r56 на подстроечный, что такое vnf 32 , это транзистор ?

[Фёдор Сан]

На фото не совсем защита - это лицевая часть кнопочной панели является частью этой кнопочной панели, отдельно не продаётся.
..можно найти б/у неисправную клавиатуру и переклеить лицевую часть - но надо знать как делать.

Попробуй отполировать окно ваткой с зубной пастой Жемчуг.

[WaS]

Попробуй отполировать окно ваткой с зубной пастой Жемчуг.

Этот совет адресуйте leonidovichу
Касаемо полировки - работает для мелких поверхностных потёртостей и не зубной пастой, а специальной полировочной
Ну и говоря про конкретно этот блок.. - я бы посмотрел на попытку полировки именно этого блока

..!

Сообщение отредактировано WaS: Apr 20 2020, 10:57

[Novopolock]

я бы посмотрел на попытку полировки именно этого блока

А я бы на результат глянул.

[Справый]

Здравствуйте.
Если есть у кого-либо практика ревизии резистора включения-дискрима на Тесоро Компадре..просьба откликнуться.Можно-в личку.
Если у уважаемого Василия есть такая практика-буду рад услышать совет..При вращении ползунка,при установки на нужный дискрим,есть паразитные попИскивания..вымораживает.
С уважением..и надеждой.

[WaS]

Здравствуйте.
Если есть у кого-либо практика ревизии резистора включения-дискрима на Тесоро Компадре..просьба откликнуться.Можно-в личку.
Если у уважаемого Василия есть такая практика-буду рад услышать совет..При вращении ползунка,при установки на нужный дискрим,есть паразитные попИскивания..вымораживает.
С уважением..и надеждой.

Прежде надо исключить глюки от надломленного кабеля катушки - реагирует на шевеление кабеля?
Переменник можно проверить стрелочным мультиметром ..или не проверять - сделать профилактику - разобрать, вымыть старую смазку обезжирить, заложить новую смазку в ось и на ползунок. Ещё проще заменить на новый.

[Fuma]

Разобрать, расклепать, вытащить ось с пружинкой(пластиной). Пластинку подогнуть, для большего давления на резистивный слой. Возможно она там подгнила, можно взять пружинку с другого потенциометра. Сместить путь скольжения пружинки по резистивному слою. Все механическим путем. Именно этот контакт влияет на плохую работу. Смазка (обычный циатим можно) нужна для защиты от влаги и шедящего скольжения по резистивному слою.

Сообщение отредактировано Fuma: Apr 20 2020, 12:26
