Ремонт МД

[Fuma]

Гермоввод уже сломали, это плохо. Уже ремонт дороже. Надо разбирать катушку. Вкручивать новый гермоввод. Обязательно надо заменить этот кабель на другой. Вот на такой на желтый, как на фото.

Вложенные эскизы изображений

[Fuma]

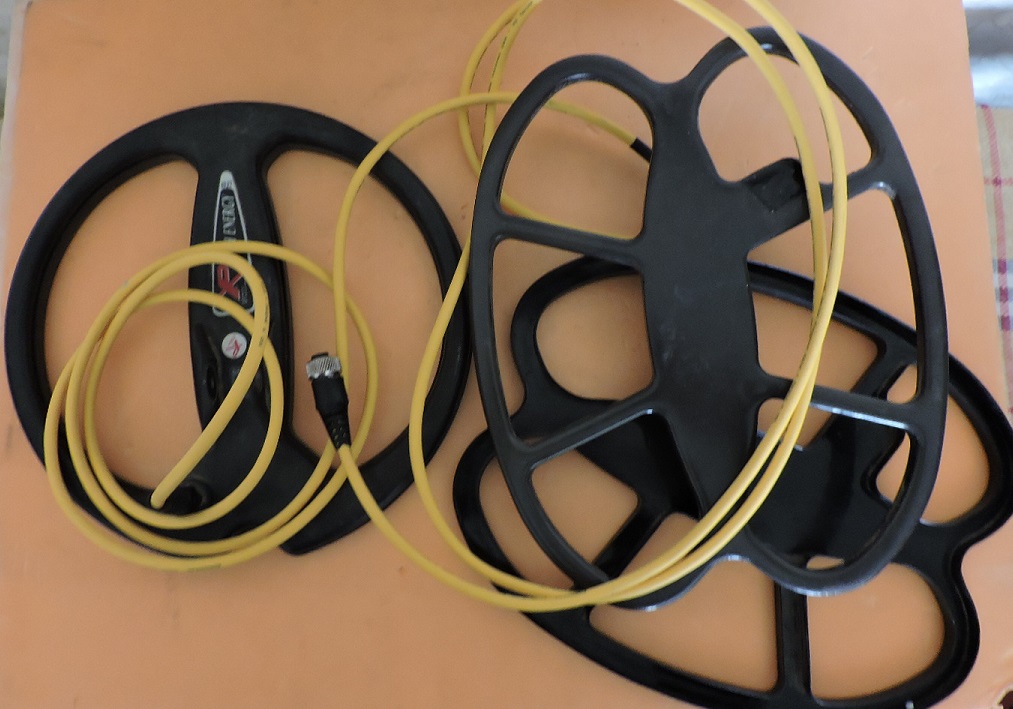

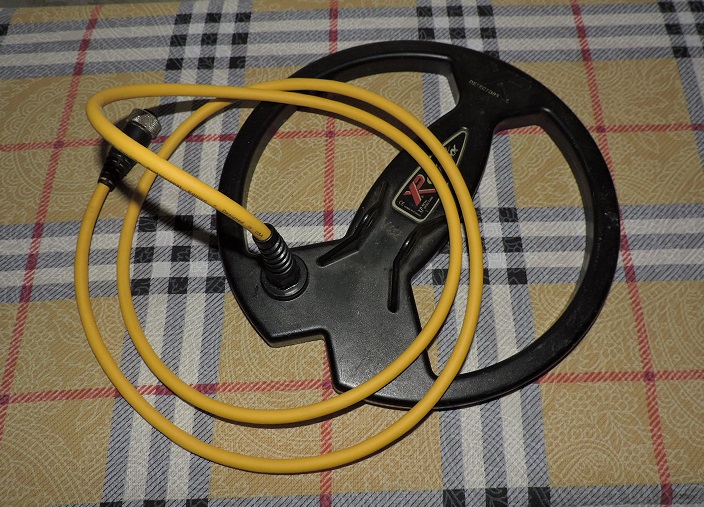

С таким кабелем катушка получает новую жизнь. Вот еще две катушки, у которых не резали гермоввод, и это уже хорошо. Катушки стали лучше , чем были.
Если у вас кабель катушки фирмы XP GMP или GMAXX, то сразу, после приобретения его хорошо прогрейте термофеном, намотайте прогретый на штангу. И в дальнейшем эту форму кабеля соблюдайте. В холоде гнуть, сгибать, разгибать его не рекомендую.

Вложенные эскизы изображений

[Nazarex]

Доброго времени суток знатокам. Прибор АКА Сорекс М, что-то с разъемом наушников, бывает звук пропадает или не четкий, но если повертеть штекер в гнезде то на время все нормально становится! Что-то внутри разъема отходит наверно, как это починить подскажите пожалуйста?
Наушники Garrett MS-2 новые.

Сообщение отредактировано Nazarex: Nov 25 2018, 17:37

[sss]

а) Почистить контакты спиртом.
б) запараллелить размыкающие контакты - там их 2 пары.

[WaS]

..или проверить работу с другими наушниками

[Nazarex]

а) Почистить контакты спиртом.
б) запараллелить  размыкающие контакты - там их 2 пары.

а) то есть взять ватную палочку окунуть в спирт и потереть ей в разъеме?
б) не разбирая прибор иглой как-то сделать?

..или проверить работу с другими наушниками

Наушники Garrett MS-2 новые.

[sss]

а) то есть взять ватную палочку окунуть в спирт и потереть ей в разъеме?
б) не разбирая прибор иглой как-то сделать?
Наушники Garrett MS-2 новые.

Если плохой звук в наушниках, то протираем внутренние контакты гнезда палочкой. По идеи должно помочь... А вот когда проблемы со звуком в динамике - хуже. Там отдельные, изолированные контакты 2 пары, но задействована только одна(!), туда палочкой без разборки разъёма не достанешь. Либо разбирать, либо распаять вторую пару.
Тут, фотку выкладывал https://www.reviewdetector.ru/index.php?sho...c=15081&st=5700

[Nazarex]

Если плохой звук в наушниках, то протираем внутренние контакты гнезда палочкой. По идеи должно помочь... А вот когда проблемы со звуком в динамике - хуже. Там отдельные, изолированные контакты 2 пары, но задействована только одна(!), туда палочкой без разборки разъёма не достанешь. Либо разбирать, либо распаять вторую пару.
Тут, фотку выкладывал  https://www.reviewdetector.ru/index.php?sho...c=15081&st=5700

Вобщем почистил ваткой смоченной в бензин для зажигалок, звук работает, но на копе будет точно понятно...
Всем спасибо за помощь!

[inetdom]

Доброго дня. Проблема в наушниках WS4, плохо продавливаются кнопки, можно ли вылечить? Спасибо.

[andzvz]

Здравствуйте.
Пишу с надеждой на помощь по прибу Tesoro Silver uMax.

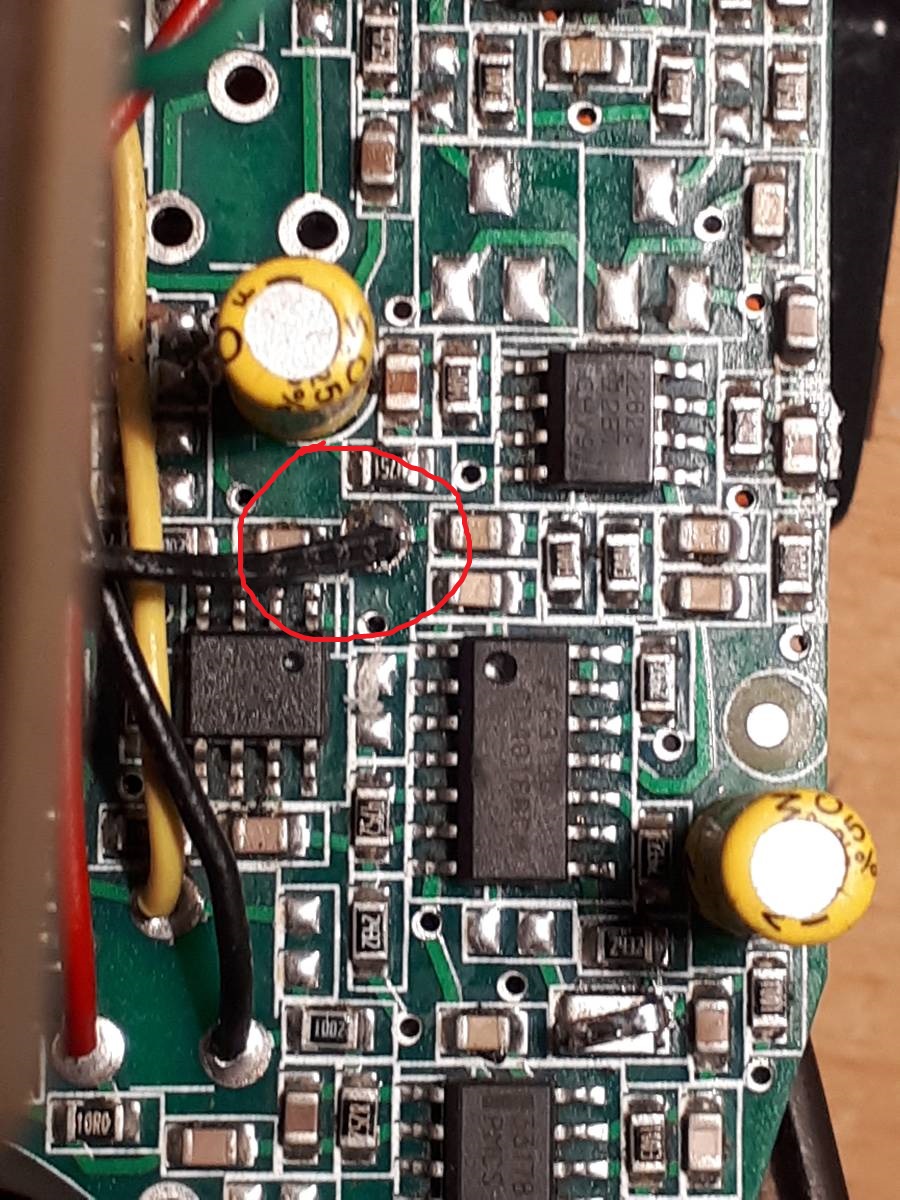

Не могу разобраться - куда должен подсоединяться провод указанный на фото?
Аппарат до меня перепаханный вдоль и поперек.
Вроде привёл его в рабочее состояние.
Но не даёт покоя этот нюанс...
С уважением.


Вложенные эскизы изображений

[WaS]

Доброго дня. Проблема в наушниках WS4, плохо продавливаются кнопки, можно ли вылечить? Спасибо.

Попробовать можно - аккуратно расслоить кнопочную панель и почистить контакты.
С контактами осторожно - токопроводящее покрытие напылённое, очень тонкое.
..или можно переделать под мембранные кнопки.

[barmalei72]

Приветствую. Надо ли резать все провода или можно спаять только экран. Как лучше сделать, что бы не переделывать? Извините за глупые вопросы, паяльник в руках не держал

Вложенные эскизы изображений

[Fuma]

Чтобы сделать как надо написано выше. Но для продолжения вашего косорукого ремонта информация. Провода внутри экрана(в синей оболочке) обычно целые, они не рвутся. Поэтому можно спаять только экраны, и тщательно их изолировать друг от друга. Касаться между собой экраны не должны.

[barmalei72]

Хорошо, спасибо

[Iggor]

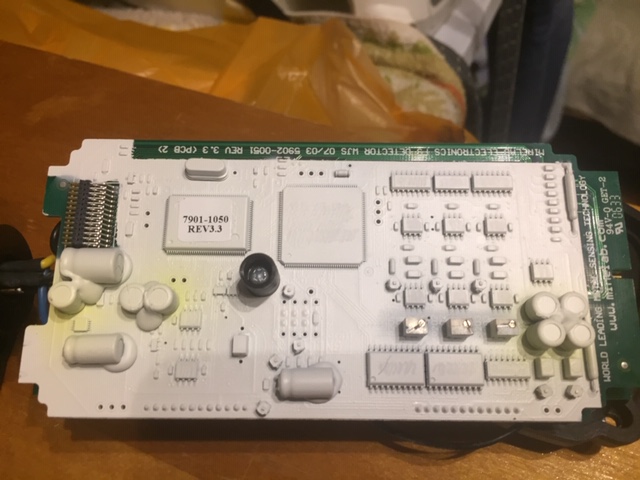

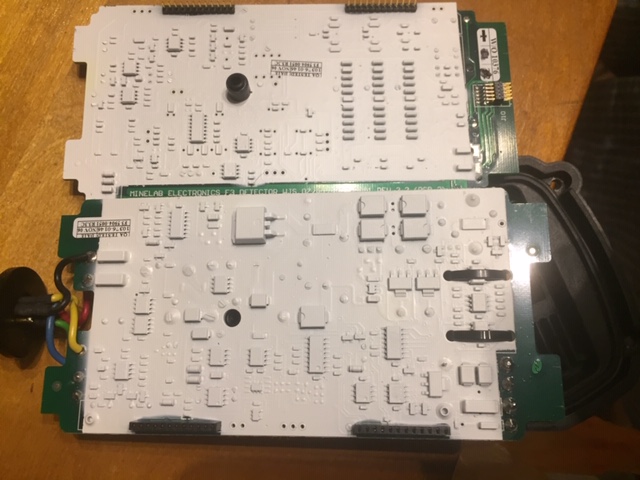

Господа! Прошу спецов подсказать, что могут регулировать 3 потециометра, расположенные на плате Pi металлоискателя Минелаб F3.
Попробовал, поставил на прибор катушку от GPX - моно 11" даже чуть прибавила, по сравнению со штатной. Поставил на F3 катушку 18" моно от GPX и сравнил в грунте F3 с GPX5000. Разница 15-20см по глубине в пользу GPX. Но, если GPX5000 захлебывается от помех и сложно отстроить (рядом населенный пункт), то F3 отстраивается быстро и конкретно и никаких помех, но разница в 15-20см на разные виды целей -это много. Вот и хочется как то глубины добавить. Других регулировок на платах нет. В общем, есть осциллограф и др. приборы. Но от фонаря не хочу эти три потенциометра крутить. Посоветуйте, что можно придумать. Зима, все равно заняться нечем. С уважением к сообществу.

[Fuma]

Такого прибора в руках не держал. Покупал как то на EBay, по цене 15000 рублей. Уже думал что купил. Но опыта в торгах мало, в какие-то там последние, незаметные глазом секунды, кто-то купил за 15100. По цене видно, за сколько продают F3 и сколько стоит GPX. Потому и разница в сантиметрах не должна удивлять. Да и приборы сделаны для разных задач. Очень маленьких мин не бывает. И никто их на глубину в полметра не зарывает. А купить хотел для коллекции, внешний вид понравился.
Покрутить можно, только четко записать как расположены крутилки, и на сколько оборотов их
повернули. Крутить, махать монетой, ферритом. Смотреть выходной сигнал.

Сейчас вспоминаю модель была F3L, картридж был только один без индивидуальной настройки.
Про картриджи узнавал, пока торговался.

Сообщение отредактировано Fuma: Dec 1 2018, 12:27

[Iggor]

Спасибо! А выходной сигнал смотреть на наушниках? , но тогда надо очень точно соблюдать расстояние до цели, чтобы уловить какие то изменения. А если прямо к катушке подключить осцилограф и не махать целью, а покрутить потенциометры, должно ли что то меняться? например амплитуда импульсов на катушке и др. Будет ли это изменение влиять на глубину. Вообще , какие параметры обычно регулируют в таких приборах.

[WaS]

Спасибо! А выходной сигнал смотреть на наушниках? , но тогда надо очень точно соблюдать расстояние до цели, чтобы уловить какие то изменения. А если прямо к катушке подключить осцилограф и не махать целью, а покрутить потенциометры, должно ли что то меняться? например амплитуда импульсов на катушке и др. Будет ли это изменение влиять на глубину. Вообще , какие параметры обычно регулируют в таких приборах.

Нет, не на наушниках
Чтоб понимать где и что смотреть, надо смотреть в каких участках схемы стоят подстроечники и что они регулируют - в слепую только собьёте настройки.

[Iggor]

В Австралии очень много краски,даже названия микросхем затерли и закрасили,а потенциометры как то симметрично все расположены
Есть все же мысли, какие то?
С уважением!

[Fuma]

Думаю, что там один должен оказывать на отстройку от грунта. Еще один на чувствительность к определенным группам металлов (типа дискриминации). Третий на ограничение чувствительности. Влияние ихнее оказывается не как в приборах обычных IB, а как в импульсных приборах тип Дельты Пульсе на ширину и задержку излучаемых импульсов. Но результатом будет реакция на феррит и разные монеты, от железа до меди.
