Ремонт МД

[Tango]

А прибор надо смотреть - если есть подозрение на переплюсовку

Ответьте пожалуйста если переплюсовка прибор ломается или не включается и остается рабочим но выключенным, пока не подадут правильно питание и он включится и заработает нормально?

Сообщение отредактировано Tango: Aug 27 2018, 11:48

[Tango]

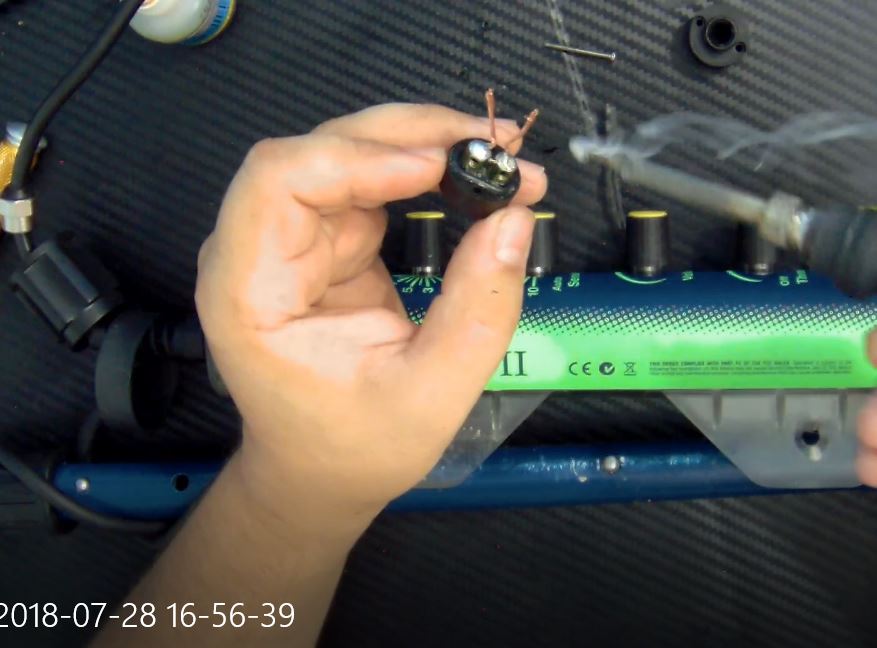

В общем моей тоске по не скорому возвращению в строй мечу пришёл конец. Не знаю повезло, что переплюсовка не убила или провод оторванный не дал, но прибор оказался живой. Разобрал ещё раз разъем, подергал провода и из красного полезла сердцевина, примерно 1.5 см вышла т.е. он внутри "перегнил". Подрезал, перепаял, выяснил что красный это+ увидел красный в акуме, собрал правильно и запустился.

[WaS]

В общем моей тоске по не скорому возвращению в строй мечу пришёл конец. Не знаю повезло, что переплюсовка не убила или провод оторванный не дал, но прибор оказался живой. Разобрал ещё раз разъем, подергал провода и из красного полезла сердцевина, примерно 1.5 см вышла т.е. он внутри "перегнил". Подрезал, перепаял, выяснил что красный это+ увидел красный в акуме, собрал правильно и запустился.

Отлично! Поздравляю!

[Тихон.я]

Разобрал ещё раз разъем, подергал провода и из красного полезла сердцевина, примерно 1.5 см вышла т.е. он внутри "перегнил".

Бывает что и оба сразу обламываются

[Tango]

Бывает что и оба сразу обламываются

Точно, вот так и было, но только с одним. Видно они обжимают так провод для того, чтобы резинка под железной гайкой в это углубление вписывалась и не деформировалась когда затягиваешь гайку. Моё мнение, что по дальней грани обжима отвал и происходит. Выходит это скорее не отгнивание, а своего рода не преднамеренная(или намеренная, может некоторые в таких случаях идут новый прибор берут) , предпродажная порча производителем товара, в результате воздействия на провод, деформируется внутренность, что приводит к сокращению срока службы.

Сообщение отредактировано Tango: Aug 28 2018, 11:25

[михнево]

Спасибо за ремонт катушки x - terra 705 .

[Vaven11]

Здравствуйте. У меня такая проблема, видимо мой ДжиМакс2 решил отойти от дел полевых наверное устал. Все по порядку, прибор брал с рук так-что было это раньше или нет незнаю. Возил его не разбирая всё было нормально, потом выезжаешь включаешь и тишина. Бывало несколько раз включишь он заработает. Один день в жару он запищал (морзянкой) на все да же на воздух я его выклячил и всё. Включаешь-морзянка громко потом тише и замолкает, потом идут 2 сигнала- прибор включен, но не работает-тишина. Он отлежался недели 2 вклячаю работает, ну и всё вытащил батарейки и в угол. Через 2 месяца собрался в поле вставил батарейки и всё началось заново-морзянка и тишина. Потом попробовал включить по тихоньку и он заработал, выключаю, включаю и полная тишина. Что потом не делал и вскрывал, и проводки шевелил, и на прозвон возил сказали, что питание куда то входит, но не выходит я не понял о чем была речь думаю о включателе-выключателе питания. Вот собственно такая ситуация, что с ним случилось не знаю, а говорят там ломатся не чему. Может знаете, что может быть. с ув. Владимир.

[Fuma]

По симптомам коротит кабель у катушки. Надо попробовать с другой катушкой. Если все будет с другой хорошо. То катушку надо ремонтировать, то есть менять кабель.

[Vaven11]

Хорошо попробую, спасибо. Может это не мне адресовалось. Ведь я не сказал, что прибор все это вытворял и без катушки.

Сообщение отредактировано Vaven11: Sep 24 2018, 22:19

[Fuma]

Без катушки должен молчать, и естественно не видеть цели. Тогда надо проверить питание. Чистоту кассет для аккумуляторов, не заржавели ли контакты. И сами аккумуляторы. Подключение питания к плате. Может разъем отходит.

[Vaven11]

Без катушки должен молчать, и естественно не видеть цели. Тогда надо проверить питание. Чистоту кассет для аккумуляторов, не заржавели ли контакты. И сами аккумуляторы. Подключение питания к плате. Может разъем отходит.

Я как то не заечал как должен срабатывать блок без катушки, но сейчас он молчит и с катушкой, и без да и морзянка была и с катушкой, и без. Питание проверял и провод питания шевелил всеравно молчит.

[Fuma]

Когда включаешь пик, через несколько секунд два пика. Если два пика нет, может коротить кабель. Если вообще молчит, возможно всунули заменитель наушников до упора. И прибор работает на наушники, которых нет.

[Vaven11]

Когда включаешь пик, через несколько секунд два пика. Если два пика нет, может коротить кабель. Если вообще молчит, возможно всунули заменитель наушников до упора. И прибор работает на наушники, которых нет.

Вот как Вы говорите, было и с катушкой, и без катушки включаешь морзянка, потом 2пика и тишина. Теперь и с катушкои и без включаешь и тишина (питание на включатель идёт).

[WaS]

Вот как Вы говорите, было и с катушкой, и без катушки включаешь морзянка, потом 2пика и тишина. Теперь и с катушкои и без включаешь и тишина (питание на включатель идёт).

В домашних условиях не сделаете, отправляйте в ремонт.

[Vaven11]

В домашних условиях не сделаете, отправляйте в ремонт.

Пытался отдать в мастерскую по ремонту мобильников, он посмотрел, сказал без схемы не разберешся. А спец.мастерских у нас нет. Интернет выдал в Ростове 5 шт. по ремонту мд 4 не взяли трубку, а один ответил, что не делает только продает.

[WaS]

Пытался отдать в мастерскую по ремонту мобильников, он посмотрел, сказал без схемы не разберешся. А спец.мастерских у нас нет. Интернет выдал в Ростове 5 шт. по ремонту мд 4 не взяли трубку, а один ответил, что не делает только продает.

Ремонт МД, тема узконаправленная, к ремонту мобильников отношения не имеет.
Блоки GMP и GMaxx не самые ремонтопригодные - есть нюансы по элементной базе и для проверки нужно иметь под рукой живые микросхемы с прошивкой..

[Vaven11]

Втом то и дело, что не каждый сможет сделать. К слову о ГМП, у ДжиМакса, Адвентис2 и ГМП платы один в один разница в микросхемах(процессорах) на которых написано название прибора или остальные детали то же разные?

[liperator]

Доброго дня, коллеги.
Нужен совет. Может кто знает распайку в неловских катушках.
Использую катушку Нел Торнадо для Гаррет 2500. Пошли глюки и зависания, сразу было подозрение на штекер, так как реагировал на изгиб провода возле него итд. Но внутрь не лазил так как путем тряски и постукивания добивался более менее устойчивой работы и не переживал. Но наконец прибор окончательно начал "орать" и пришлось залезть под штекер.
Собственно вот что там было:

Провод 4 -х жильный, обоваными оказались 1 жила и скрученный экран от провода.
В приципе все просто и понтятно, с причиной глюкой, но я не могу понять почему у меня 2 провода и 3 уса штекера?

И что характерно на всех усах следы пайки?
Катушку брал с рук и возможно это предыдущий(ие) владелец лазил что-то паял.
Путем тыка определили что более менее нормально катушка работает если завести провод обозначенный красным на левый ус или на средний.
При этом провод обозначенный синим - экран кабеля скрученный тоже ранее припаяный. Его роль методом тыка понять не получилось и как с ним поступить я так и не решил. Вроде и без него катушка срабатывает на цветные сигналы.
Собственно вот и вопрос, коллеги куда что припаять?

Сообщение отредактировано liperator: Oct 28 2018, 14:42

[liperator]

Коллеги?

[Литус]

Добрый день!
У меня есть неисправный Е-Трак, не подает признаков жизни.
В питерской мастерской сказали, что вышел из строя контроллер, но
запчастей у них нет. Что-нибудь посоветуете?
