Как я Фишер делал.

[Владимир.А.Е.]

вот первый опыт с катухой, залью целиком эпоксидкой и сниму тест в грунте
https://youtu.be/1mH52UZHpEI

[Владимир.А.Е.]

На обмотках разное сопротивление. И разная индуктивность обмоток. Все данные надо чтобы совпадали у самодельной катушки с  фирменной. Обмотки потом надо балансировать,  экранировать. Дешевле( по времени) купить новый металлоискатель, со множеством катушек.

Уважаемый Fuma, не мог бы ты сказать какие параметры у датчика для F75, сопротивление на обмотках и сколько генри?

[witek_tym]

http://www.reviewdetector.ru/index.php?sho...dpost&p=1326661

[Владимир.А.Е.]

эксперименты продолжаются, вот собрал новый датчик, результатом более чем доволен
https://youtu.be/58NQ_9wQDmI

[класик]

Уважаемые мастера! Может кто подскажет 3 подстроечных регулятора в Фишер 2, что настраивает каждый и можно ли посмотреть настройку по осцилогрофу, на плате много контрольных точек.

[Олег Митякин]

Добрый день спасибо за ответ.досталась отремонтированной но рабочей с коротким кабелем,была склеена моментом вместе с защитой,спайка сверху.хотел удлинить кабель и герметизировать,добрался только до контактов.сейчас определяется как д5 но молчит.дальше сам бессилен.понял так что сейчас нужна частота повыше поэтому думаю обменять на 18.5,также не исключаю погружение под воду вместе с блоком.сам я дилетант,заинтересовался год назад-теперь снасти собираю.может посоветуете что не так.Спасибо.

[MDDimas]

Всем привет. Не так давно собирал Терминатора 3 всё было хорошо но продал. Обзавёлся Fisher F70 (бу) продавался с ДД катушкой от F75. Работает хорошо но только на пляже, если пройтись по полю где трава начинаются ложные срабатывания причём очень частые. Провод от катушки зарепил снизу и сверху чтоб не болтался а всё равно идут и всё. Причём цифры прыгают от 30 до 90 в этих пределах. Если снижать чувствительность или трэшхолд то чуйка даже по воздуху падает буквально до см 10. Что не нормально я думаю. С терминатором такого не было, так как катушку делал сам и был в ней полностью уверен. Тут же грешу на катушку. Так как фишер бу блок разбирался, в электронике не спец но какие то знания есть, решил собрать катушку. Как фома уже говорил и намоточные данные и диаметр провода. Думаю не составит труда. Только вот картинки у меня не загружаются на форуме, поэтому читаю и только лишь представляю. Фома говорил что нужно делать круги диаметром 26.5 см. Это надо начертить один круг, разделить на две части и сделать две катушки формата D ? Или же начертить круг и намотать, после снять и придать форму элипса? Или как? Сделать правильно? Если есть у кого фото чертежа может примерного

[Fuma]

26.5 сантиметров это просто диаметр круга. Катушка получится большая. Я всегда мотаю ДД обмотки на ровном круге. Намотанную обмотку можно согнуть потом любой формой, под любой корпус. Надо только подобрать правильный диаметр круга, на котором мотать обмотку. Сейчас можно купить любой корпус, это первое. Потом подобрать диаметр круга под этот корпус и мотать обмотки. Если ваша катушка на пляже работала хорошо, а на поле плохо, то я думаю катушка не виновата. Глюки это влияние грунта и возможные электропомехи. Был у меня этот Фишер ф70 и помехи ловил и на грунтах с ним непросто. Все таки частота 15 кГц, не 8кГц. Не понравился.

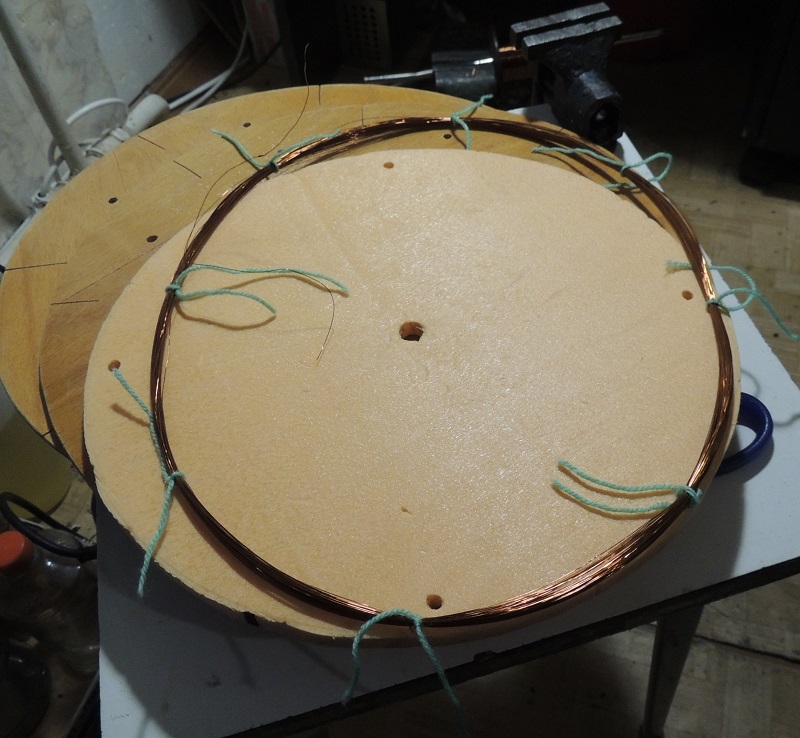

Электрические данные обмоток для Фишера одинаковые и не зависят от размера корпуса. На фото круг со щечками, и набор таких кругов из пенопласта для разных корпусов.

Вложенные эскизы изображений

[MDDimas]

А есть возможность уменьшить частоту? Допустим добавлением кондесаторов на самой катушке. Или не прокатит?

[Fuma]

Я обычно делал катушки аналогично заводским. Только другой формы. вопрос смены частоты не интересовал. В катушке Фишера конденсаторов нет. И схему его не пытался узнать. Если намотать большее число витков на ТХ и посмотреть частоту, может она будет и меньше. Можно и кондесатор подцепить.Но тогда надо думать что сделать с применой обмоткой. Будет ли прибор отстраиваться от грунта, как будет показывать ВДИ. Если интересно пробуйте.

[MDDimas]

Ну раз уж ПЭТВ-2 обзавёлся, 0.5 и 0.2 буду пробывать. И эпоксидка с графитом есть. Нужно только время) А с приемной обмоткой поступить таким же образом, поставить конденсатор. Только как высчитать его номинал пока не знаю. А таким же образом я могу и сделать ДД катушку меньшим диаметром? Доустпим не 26.5 см круг а допустим 20. Только витки подобрать. Намотать допустим вместо 30 витков 40-50 и смотреть на сопротивление. И ещё, представим что сам блок ловит помехи и глюки. А что если допустим блок изнутри заизолировать фольгой, и на массу подцепиться? Тем самым не должен улавливать другие излучения

Сообщение отредактировано MDDimas: Sep 27 2020, 14:38

[Fuma]

Катушки у Фишера, так же как и большинства приборов независимо от размера имеют одинаковые параметры. Это в первую очередь индуктивность обмотки, затем сопротивление. Индуктивность контролирется генератором для катушек. А сопротивление тестером. Про генератор в теме если не в этой, то в другой написано.

[Zigmundddd]

Здравствуйте! Изготавливаю катушку для фишер ф70 всё работает но при грунт балансе по ферриту цифры 99 показывает … мне кажется это не норма? Подскажите кто знает. Спасибо. Катушка 27см дд 13кгц родной эллипс по ферриту 87-89 отстраивается.

Сообщение отредактировано Zigmundddd: Mar 17 2023, 08:34

[Zigmundddd]

Неужели никто не знает и не пробовал ферритом отстроить свой Фишер?

[san-sey]

Отстраивал. Показания по ферриту верные 87-89.

[Zigmundddd]

Отстраивал. Показания по ферриту верные 87-89.

Спасибо большое))
