Как я Фишер делал.

[Andrey_Kharkov]

Жестоко вы с ней поступили....

1, 5 - объеденить вместе, экран туда-же.

Есть возможность померить сопротивление резисторов? по фото непонятно. Вроде 2Х40 мОм?

Сообщение отредактировано Andrey_Kharkov: Feb 19 2012, 19:01

[SET]

Жестоко вы с ней поступили....

1, 5 - объеденить вместе, экран туда-же.

Есть возможность померить сопротивление резисторов? по фото непонятно. Вроде 2Х40 мОм?

Это еще ласково, жестоко будет если она работать не будет Подключать еще не пробовал. Завтра попробую померить, катуха на работе.

[Fuma]

Фото много, но не увидел какой кабель. Много что- то проводов. Экран датчика
идет на 5 контакт. В датчике кольцо например приемная катушка не соединялась
с экраном датчика, а только в блоке. То есть 1 и 5 вместе не надо. Хотя может это и не очень повлияет на работу. Работа как бы ухудшится возможно, но слухом Вы не услышите.

Сообщение отредактировано Fuma: Feb 19 2012, 20:09

[SET]

Фото много, но не увидел какой кабель. Много что- то проводов. Экран датчика
идет на 5 контакт. В датчике кольцо например приемная катушка не соединялась
с экраном датчика, а только в блоке. То есть 1 и 5 вместе не надо. Хотя может это и не очень повлияет на работу. Работа как бы ухудшится возможно, но  слухом Вы не услышите.

Спасибо! Завтра попробую подключить. Кабель родной от этой катухи. Четыре жилы, каждая в своем экране. Три запитаны, одна лишняя.

[Fuma]

Одна жила в своем экране на приемную.
И дальше две отдельные на разные концы Тх. Экраны и центральные жилы спаяны вместе?

[SET]

Одна жила в своем экране на приемную.
И дальше две отдельные на разные концы Тх. Экраны и центральные жилы спаяны вместе?

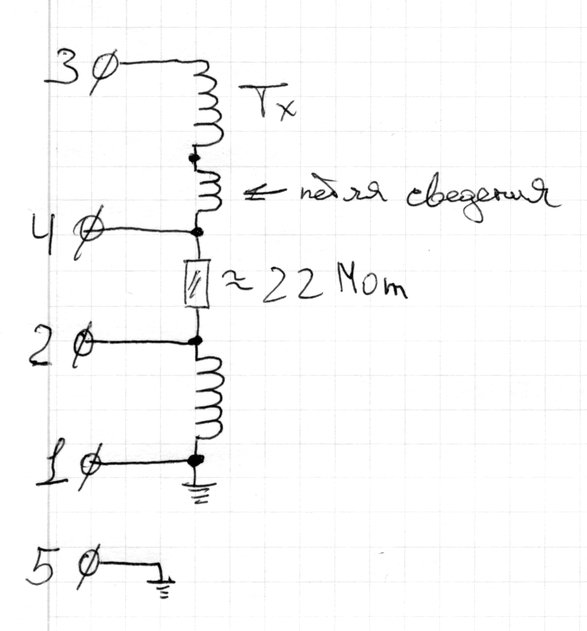

Все как на этой схеме

Только нет третей обмотки, компенсации по моему. И тупанул слегка с экраном, он там и на 1 и на 5 показан.

[Чемберлен]

Ну друзья, я вам скажу, это надо иметь бескорыстную любовь к копу чтобы дербанить катухи стоимостью в 150 бачинских.

[Fuma]

Выбор небольшой, или дербанить, или выбрасывать.

Только нет третей обмотки, компенсации по моему. И тупанул слегка с экраном, он там и на 1 и на 5 показан.

В катушке эллипсе(котрую я измерял, и по котрой делал) 1 контакт с 5 не соединялся. В приборе соединялись, в датчике нет. Работать будет, разницы нет.

[SET]

Ну друзья, я вам скажу, это надо иметь бескорыстную любовь к копу чтобы дербанить катухи стоимостью в 150 бачинских.

Ну да, вариантов не много, Fuma правильно подметил. Зато очень познавательно

[SET]

Жестоко вы с ней поступили....

1, 5 - объеденить вместе, экран туда-же.

Есть возможность померить сопротивление резисторов? по фото непонятно. Вроде 2Х40 мОм?

Померил - 2 по 11 Мом, то же что и на схеме получаеться вобщем.

[SET]

Выбор небольшой, или дербанить, или выбрасывать.
В катушке эллипсе(котрую я измерял, и по котрой делал) 1 контакт с 5 не соединялся. В приборе соединялись, в датчике нет. Работать будет, разницы нет.

Катуху подключил сегодня. Когда просто лежит на столе - работает вроде боле-менее нормально, но стоит взять прибор в руки или просто кабель пошевелить, неважно где, хоть посередине - начинает фонить жутко и чуйка падает. Правда прибор фонит даже с отключеной катухой, успокаиваеться только когда родную катушку цепляю. Можно какой нибудь диагноз поставить? Катушке всмысле, свой я и так знаю))))))))))))

[Fuma]

В комнате большую чувствительность не сделаешь.
Катушку надо положить вдали от металлических предметов. Подключить к детектору и провести тесты.
Чувствительность сделать такую, чтобы не было ложных срабатываний. Потом проверить чувствует ли руку. Если чувствует значит экран куда то девался.
Если нет то экран будем считать есть. Затем проверить реакцию на цели, которые
Вы раньше искали. На золотое кольцо, серебряное, разные монеты и сравнить показания, какие раньше были, какие сейчас. Так же надо проверить работу пинпойнта. После всех этих проверок можно сделать какие-то выводы.

[SET]

В комнате большую чувствительность не сделаешь.
Катушку надо положить вдали от металлических предметов. Подключить к детектору и провести тесты.
Чувствительность сделать такую, чтобы не было ложных срабатываний. Потом проверить чувствует ли руку. Если чувствует значит экран куда то девался.
Если нет то  экран будем считать есть. Затем проверить реакцию на цели, которые
Вы раньше искали. На золотое кольцо, серебряное, разные монеты и сравнить показания, какие раньше были, какие сейчас. Так же надо проверить работу пинпойнта. После всех этих проверок можно сделать какие-то выводы.

Пробовал, на руку не реагирует. Пока лежит спокойно - вроде работает, но стоит чуть пошевелить кабель, начинает завывать на все лады. Показания не сравнивал, завтра попробую. И не пойму, почему прибор без катушки воет, вроде не должен?

[Fuma]

Что было до разборки катушки. Какая неисправность?

[SET]

Что было до разборки катушки. Какая неисправность?

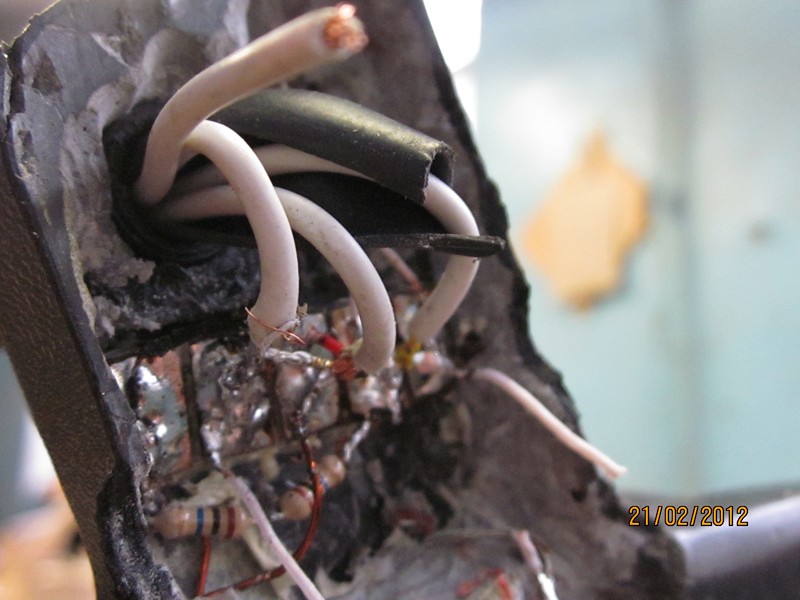

Тупо обрыв провода на входе. Такая мне досталась. Внешне без следов износа. Вот сейчас выдалось время с ней поковыряться.

[dmitryru]

Я тоже не понял что за кабель - как будто три жилы и все экранированные

SET Может вы штекер разберёте и сфоткаете там

Сообщение отредактировано dmitryru: Feb 20 2012, 20:58

[SET]

Я тоже не понял что за кабель - как будто три жилы и все экранированные

SET Может вы штекер разберёте и сфоткаете там

Ок" Завтра сфоткаю, тем более он у меня и так разобран.

[Чемберлен]

По симптомам напоминает обрыв провода или даже слабый сопливый контакт, на всякий случай, и на этот раз без фанатизма зубила и молотка вскройте блок, проверьте провода от штекера до платы, вполне вероятен обрыв, надлом. У меня такое было, именно с такими симптомами, орал на все и везде, ставлю другую катуху с другой частотой, умолкал, но все-равно работал не очень хорошо.

Сообщение отредактировано Чемберлен: Feb 21 2012, 12:18

[Fuma]

Сам не сломаешь, больше не кому. Начинали с поломанной катушки, теперь осталось блок разломать.
Что было- обрыв провода датчика. Что стало - не правильно спаяли, или возможно так и быть должно. Надо сравнивать с другими катушками, такого же размера.
Лежит катушка работает. Когда чуть- чуть двинешь большую катушку например с Експлоером в комнате, даже если чувство на треть, он запоет на все лады. Потому что детектор увидел все перекрытия панельного дома.
Здесь я вижу похожую ситуацию.

А вообще разбирать катушку надо с листком бумаги. Все проводки разных цветов,
каждый по своему припаян в определенное место. Оборвался желтый, кусок желтого остался и внутри. Все это рисуем на бумажечке. Потому что, когда вернетесь к этой катушке через час, а то и через день, а может через полгода
что там? где?как?- это придется сначала искать, звать советчиков. А надо просто и тупо желтый к желтому, красный к красному, экран к экрану. И ничего лишнего.
И катушка заработает и баланс не испортится.

[SET]

Я тоже не понял что за кабель - как будто три жилы и все экранированные

SET Может вы штекер разберёте и сфоткаете там

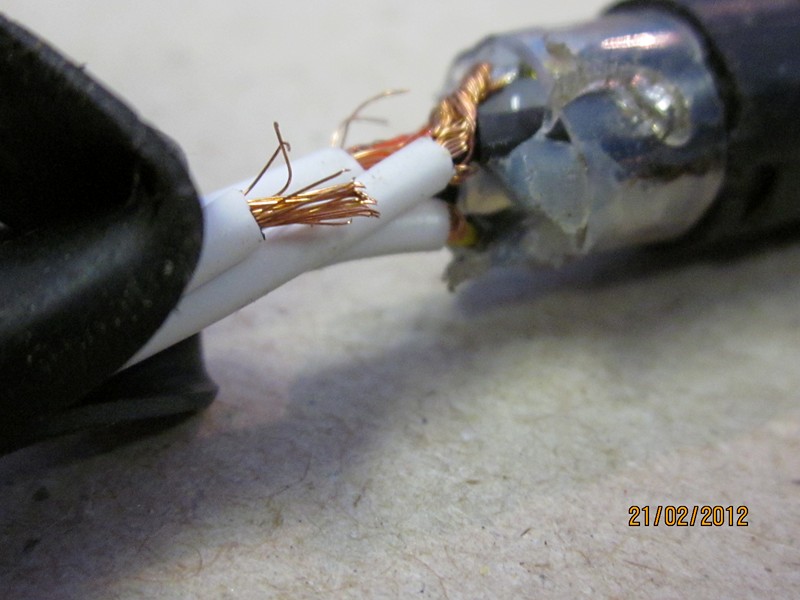

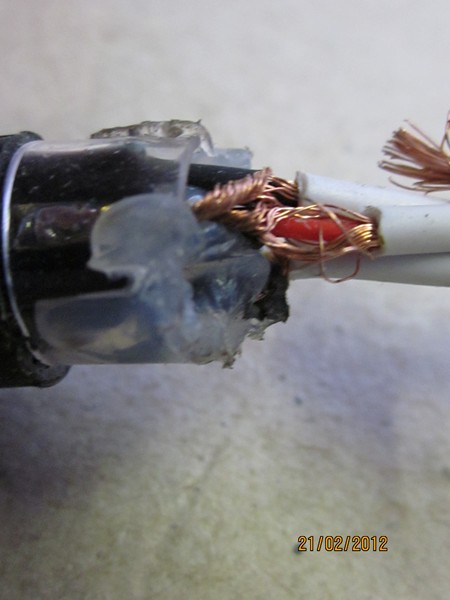

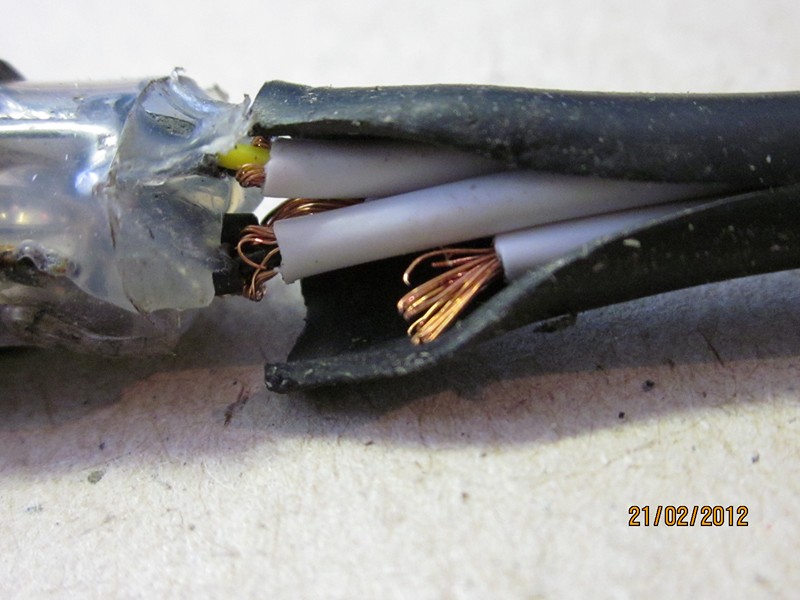

Вот фотки
