Подскажите по Vibra

[FlyFish]

Ребята, а с аквалангом по пресняку с виброй можно работать? Или лучше с мд подводником??

Акваланг и вибра это самое то, брат место жирное надыбал, около 20 грамм
желтого с пяти квадратных метров просто ныряя.
Скала посреди бухты с которой все прыгают, глубина 8-12 метров дно песок, на такой глубине находки просто присыпаны песком, волна не замывает
вибры с головой хватает но нырять все время запарится.
Даже если ты крутой фридайвер, на дне реально 20-40 секунд.
А с аквалангом можно там все пропылесосить.

[Bardo]

Всю тему не читал, просто покажу мини отчет.

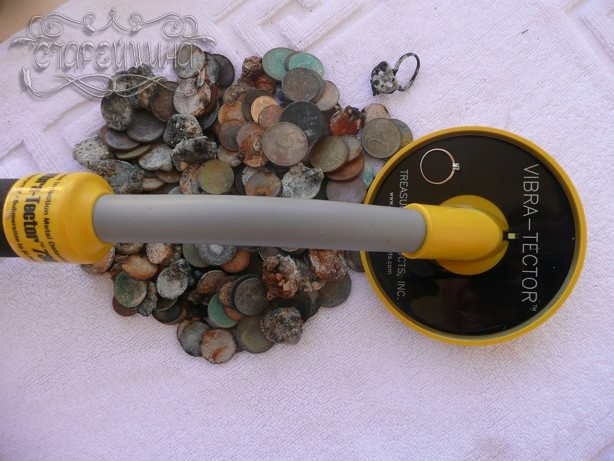

Взяли с напарником на двоих Вибру, дабы с детишками по морям кататься, то я, то он, этим летом был на красном море, монеток туристических упарился доставать, плавал как говорится в зоне поплавков где все тёти и дяди на полупопах отдыхают, то бишь буквально по пояс, пару тройку дней по 15 - 20 минуток, когда прибор окупился отдал дочке, у онной было такое счастье когда она рублики да копеечки доставала с моря окияна, прибор в удовольствие оссобенно для детей, нисколько не жалею, ну если упереться и не вылезать шерстя всю зону поплавков то результат конечно будет, но какой это тогда отдых, верно же!!!!???


Вложенные эскизы изображений

[Bergedelweiss]

У меня Вибра третий год окупиться не может

[Вод]

У меня в 1-й выход отбилась...Потом как прийдется, но бензин и забивку баллона отбиваю чем-нибудь практически всегда.....

[mast_spam]

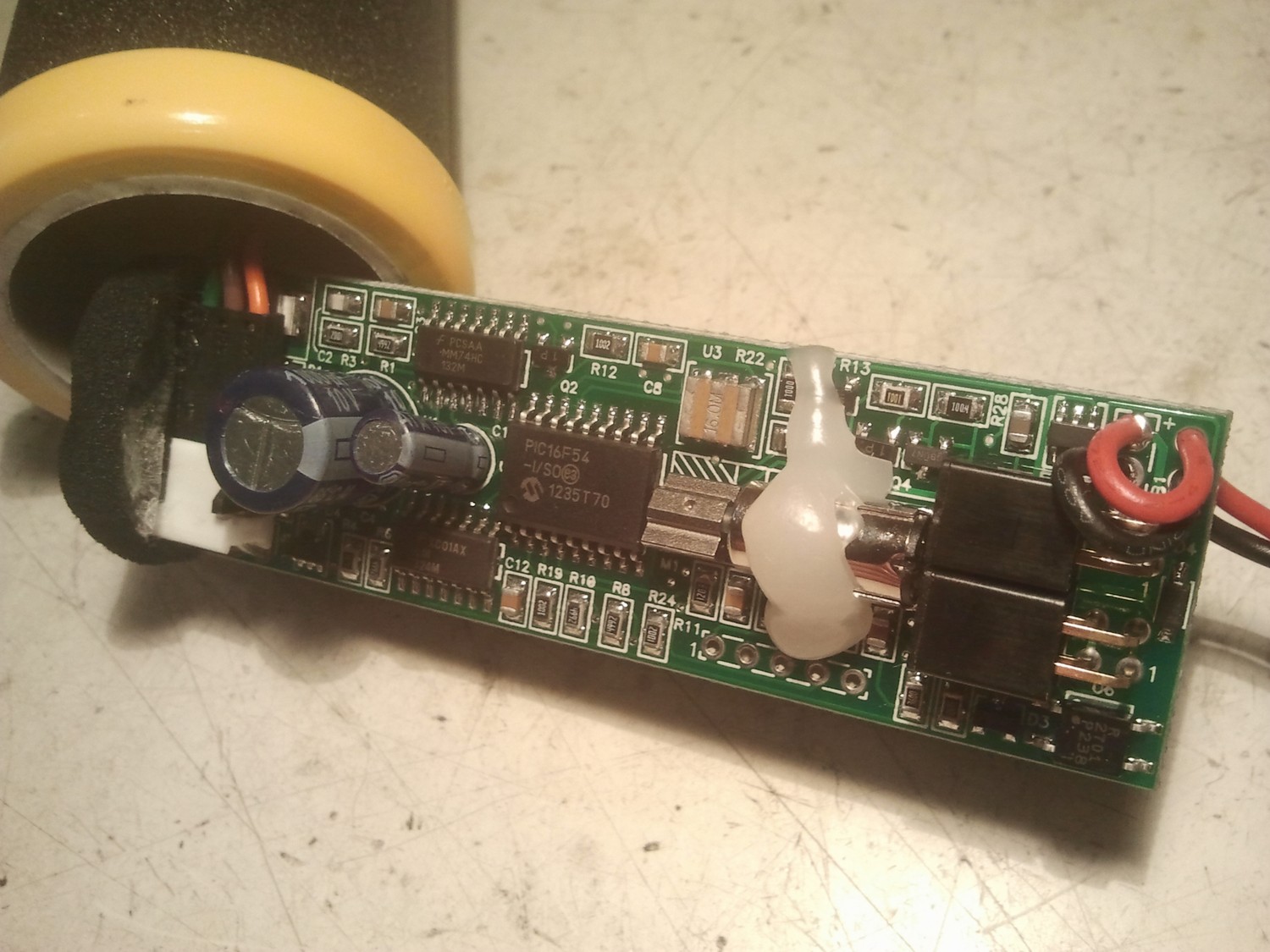

Вдруг кому интересно посмотреть на внутренности вибры

[FlyFish]

Вдруг кому интересно посмотреть на внутренности вибры

Зачет, если можно более подробно сфоткайте саму плату и снизу

[mast_spam]

Зачет, если можно более подробно сфоткайте саму плату и снизу

Вроде и так достаточно подробно спереди, даже номиналы видны Вас интересует какая то конкретная часть платы спереди? Скажите какая, завтра сфоткаю (вибра на работе). На обратное стороне платы ничего интересного нет, только дорожки, но сфоткаю завтра.
Пробовал считать прошивку с микроконтроллера, он залочен. Печаль беда

[handyman]

Вроде и так достаточно подробно спереди, даже номиналы видны  Вас интересует какая то конкретная часть платы спереди? Скажите какая, завтра сфоткаю (вибра на работе). На обратное стороне платы ничего интересного нет, только дорожки, но сфоткаю завтра.
Пробовал считать прошивку с микроконтроллера, он залочен. Печаль беда

Буду премного благодарен, если подскажете, как увеличить глубину обнаружения целей у Вибры, и можно ли поставить на нее побольше катушку. Болванка на 6 с половиной дюймов имеется, сколько витков и какого провода намотать? Я тут как-то заказывал антикварный ручной прибор-так он оказался слишком винтажным, в смысле не работает вообще)

[ham]

Я тут как-то заказывал антикварный ручной прибор-так он оказался слишком винтажным, в смысле не работает вообще)

Что, мертвый совсем оказался? Или работает не так как ожидалось?

Сообщение отредактировано ham: Nov 11 2014, 14:56

[handyman]

Что, мертвый совсем оказался? Или работает не так как ожидалось?

Для начала прибор оказался очень здоровым и тяжелым, диаметр катушки-больше 16 дюймов. Как такой бандурой водить рукой по дну-не знаю. Требует 6 батареек типа ААА, но не работает. Кому надо-отдам за цену пересылки или выкину.

[ham]

Для начала прибор оказался очень здоровым и тяжелым, диаметр катушки-больше 16 дюймов. Как такой бандурой водить рукой по дну-не знаю. Требует 6 батареек типа ААА, но не работает. Кому надо-отдам за цену пересылки или выкину.

А чего продавцу не вернуть?

[handyman]

А чего продавцу не вернуть?

Смысла нет - деньги он вернул. И прибор остался. Даже если бы он был рабочий, слишком громоздкий. мне надо Вибру с катушкой на 8 дюймов и глубиной 15-17 см на кольцо. Все.

[FlyFish]

Вроде и так достаточно подробно спереди, даже номиналы видны  Вас интересует какая то конкретная часть платы спереди? Скажите какая, завтра сфоткаю (вибра на работе). На обратное стороне платы ничего интересного нет, только дорожки, но сфоткаю завтра.
Пробовал считать прошивку с микроконтроллера, он залочен. Печаль беда

Я думал там, что то мегакрутое типа специализированный процессор, а оказалось все на пике,
деталей на 1000 руб. но платка гламурная а сам прибор похоже аналог народного импульсника ClonePI

[ham]

мне надо Вибру с катушкой на 8 дюймов и глубиной 15-17 см на кольцо. Все.

Да, востребованный конструктив. Но заводского такого ничего нет, только самоделки.

[ndmitry]

Да. Приборчик бы типа вибры с катушкой побольше, изменением угла наклона катушки и изменением длинны штанги как на эксплоэре.

[ham]

Да. Приборчик бы типа вибры с катушкой побольше, изменением угла наклона катушки и изменением длинны штанги как на эксплоэре.

Как на экспе - это фу, сразу песком забьется.
К прибору типа вибры не сложно приделалать телескопическую штангу, снимающуюся за секунды.

[mast_spam]

Буду премного благодарен, если подскажете, как увеличить глубину обнаружения целей у Вибры, и можно ли поставить на нее побольше катушку. Болванка на 6 с половиной дюймов имеется, сколько витков и какого провода намотать?

Показывать пока нечего Максимум что я вытянул с вибры это 14см на свое золотое колечко (со штатной 7см стабильно, 9см не очень стабильно). 14см это было уже на грани обнаружения и приходилось махать медленно иначе вибра не видела кольцо.
Кабель - многожильная витая пара. Такой кабель вибре не нравится, прибор начитает самовозбуждаться.
Диаметр 16см, 16 витков - колечко видит на 11 са.
Диаметр 20см, 12 витков - колечко видит на 14 см.
С медным одножильным проводом самовозбуждения не происходит, но с ним я не особо экспериментировал (надоело на тот момент мотать кабель наобум и по чуть чуть откусывать/припаивать/тестировать).

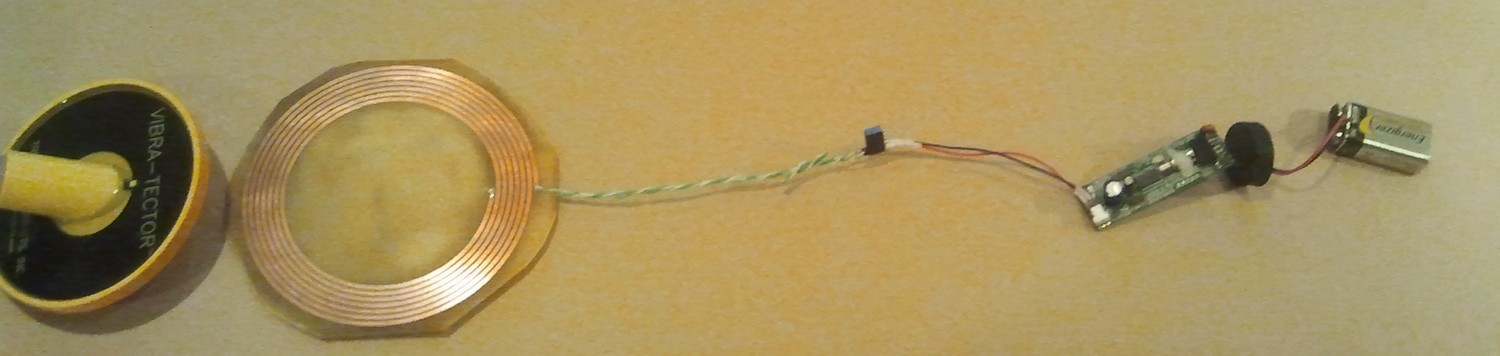

Сегодня сделал вот такой печатный датчик, по глубине обнаружения на уровне родного, но площадь покрытия больше, диаметр 14см (штатный 10,5). На неделе куплю текстолит и продолжу эксперименты.

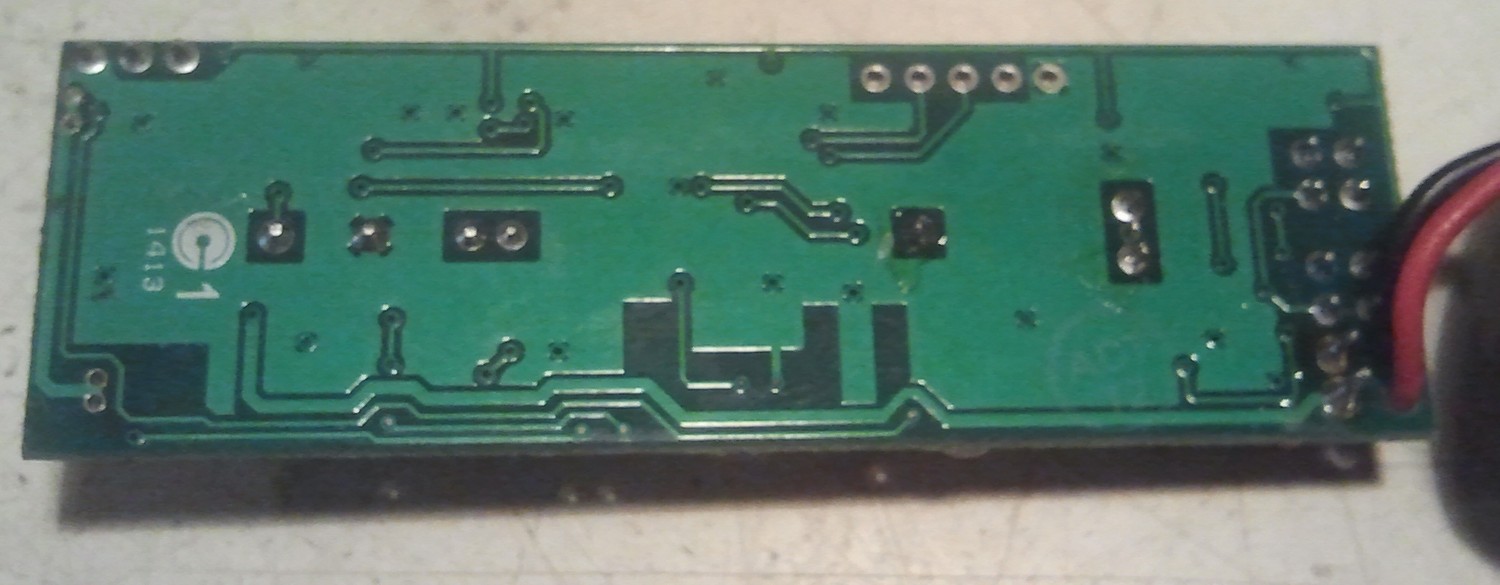

Обратная сторона вибры

[FlyFish]

Показывать пока нечего Максимум что я вытянул с вибры это 14см на свое золотое колечко (со штатной 7см стабильно, 9см не очень стабильно). 14см это было уже на грани обнаружения и приходилось махать медленно иначе вибра не видела кольцо.
Кабель - многожильная витая пара. Такой кабель вибре не нравится, прибор начитает самовозбуждаться.
Диаметр 16см, 16 витков - колечко видит на 11 са.
Диаметр 20см, 12 витков - колечко видит на 14 см.
С медным одножильным проводом самовозбуждения не происходит, но с ним я не особо экспериментировал (надоело на тот момент мотать кабель наобум и по чуть чуть откусывать/припаивать/тестировать).
Сегодня сделал вот такой печатный датчик, по глубине обнаружения на уровне родного, но площадь покрытия больше, диаметр 14см (штатный 10,5). На неделе куплю текстолит и продолжу эксперименты.

Очень похоже, что чувствительность - глубина ограниченна прошивкой контроллера, с целью уменьшения ложных срабатываний.

Больше датчик - тяжелее найти центр копать будете ямы большие когда нет индикатора уровня сигнала очень тяжело найти центр.

С увеличением чувствительности появятся ложняки - что тоже на фонтан.

Я уже писал, у меня есть подобный прибор МДУ-М



и глубина у него 30 см на 5 коп. и конструкция как по заказу с поворотной штангой, герметизация - проверяют давлением эквивалент 30 метровой глубины,
я думаю и сотню выдержит.
Но виброй искать под водой реально удобней.

Сообщение отредактировано FlyFish: Nov 11 2014, 21:23

[ham]

Очень похоже, что чувствительность - глубина ограниченна прошивкой контроллера, с целью уменьшения ложных срабатываний.

Больше датчик - тяжелее найти центр копать будете ямы большие когда нет индикатора уровня сигнала очень тяжело найти центр.

У вибры как раз нет проблем с уровнем сигнала, а центр всегда можно определить ребром катушки.

[FlyFish]

У вибры как раз нет проблем с уровнем сигнала, а центр всегда можно определить ребром катушки.

У вибры вообще нет индикации уровня,
изменения громкости, отклонения стрелки, частота мигания индикатора...

Есть индикатор наличия цели, а вот насколько далеко
или приблизительный размер определить невозможно

Медный таз или монетка под катушкой - сигнал одинаковый...
