Катушка FBS 11" Minelab -бабочка или штатка, Как починить катушку Експлорера

[emkgroup]

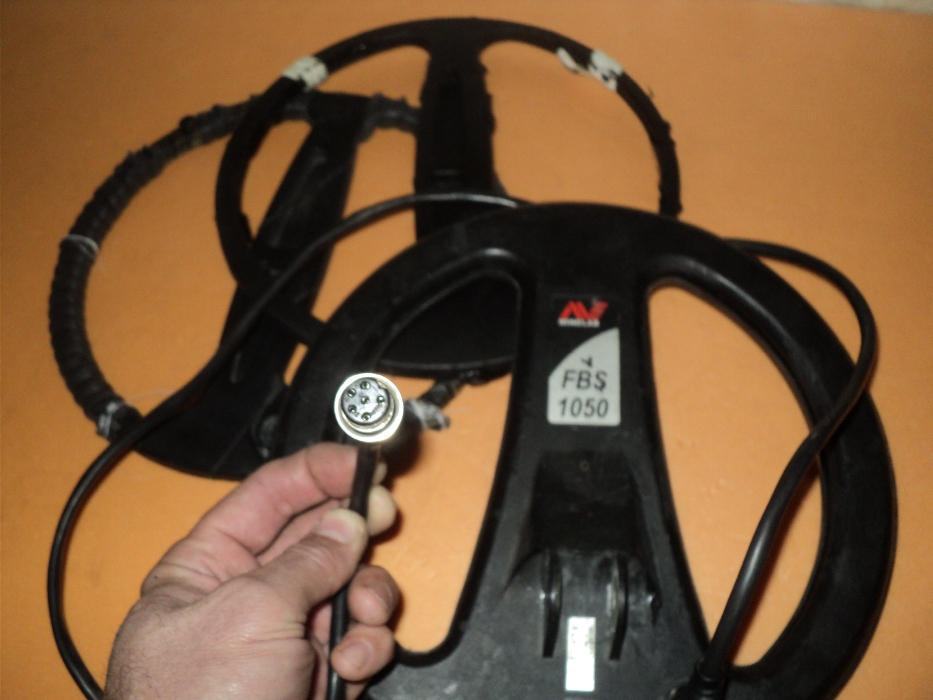

Вот очередной достойный экземпляр: FBS1050


Разборка и ремонт ничем не отличается от Minelab X-Terra 10.5 DD,
Кстати, сама катушка там оказалась диаметром 10", а не 10,5".

Вот один из методов склейки половинок корпуса:

Клей - дихлорэтан с растворенной стружкой подходящего пластика.
ее Вес 670грамм.


Сообщение отредактировано emkgroup: Dec 28 2017, 23:34

[Fuma]

Катушка хорошая сделана по всем правилам, на амортизаторах. Но очень тяжелая
из-за того, что уши с краю. На Терке еще терпимо, но на Експлоере тяжелая передающая обмотка, и катушка тяжелее. Сейчас не заставишь никого с такой катушкой ходить.
Когда мне такая попадается, если насовсем, выбрасываю из нее средину.
Корпус использую для катушки X-Terra.

Вложенные эскизы изображений

[emkgroup]

Fuma заинтриговал.
Не поленился, взвесил. тем более что ее веса еще нет в посте:
http://www.reviewdetector.ru/index.php?sho...post&p=13082591

Получилась как Nel Tornado 5-й генерации - 670грамм. В общем то, ничего страшного.Может, конечно, за счет смещенного крепления и увеличенного рычага, таскать ее тяжелее. Но есть любители этих катух, говорят :"цепкая на мелочевку".Снег стает, надо будет попробовать. А может лучше из нее сделать подводную, там вес не важен.


Сообщение отредактировано emkgroup: Feb 16 2016, 20:15

[Vladimir ЯВА]

Катушка хорошая сделана по всем правилам,  на амортизаторах. Но очень тяжелая
из-за того, что уши с краю. На Терке еще терпимо, но на Експлоере тяжелая передающая обмотка, и катушка тяжелее. Сейчас не заставишь никого с такой катушкой ходить.
Когда мне такая попадается, если насовсем, выбрасываю из нее средину.
Корпус использую для катушки X-Terra.

На самом деле ДАННАЯ КОНСТРУКЦИЯ FBS датчика для " не резонансной многочастотки " - самая ПРАВИЛЬНАЯ !!! ... и дело не только в амортизаторах - конструкция в доп.оболочке и воздушной прослойке - вот что ей даёт СОВЕРШЕННУЮ БЕЗГЛЮЧНОСТЬ по влаге и ТЕМПЕРАТУРНУЮ СТАБИЛЬНОСТЬ . А так же ТАКАЯ ОБОЛОЧКА (внешний корпус) обеспечивает АПСОЛЮТНУЮ ЖЁСТКОСТЬ конструкции , что так же стабилизирует параметры при внешних механических воздействиях .
Промашка разработчика данного датчика в расположении "ушек " - сильно смещённых к переферии . Срезаем полностью выступ с ушами и наклеиваем пластину АВС с новыми ушками по центру - ВСЁ - катушка "почти пушинка ".
Почти полтора десятка лет сравнения в ходовом поиске - огромный перевес именно в пользу " обьёмной конструкции ".
ЗЫ. Было - на одной катухе хозяин не захотел что Б я срезал часть корпуса - вышел из положения : отрезал от старого импортного ТВ кусок ABC толщиной 2мм , выгнул ( с прогревом ) , подточил радиус и присобачил в центр катухи - комрад ходит с ней уже лет 5 - всё ОК.
ЗЫ.ЗЫ - Спрашивали можно ли включать и настраивать ЭКСП /ТРАК ( тёрка, совер и т.д. ) С ОТКЛЮЧЁННОЙ катушкой - МОЖНО !!!
Электронику не повредите 100%.( я ВАМ - разрешаю )

Сообщение отредактировано Vladimir ЯВА: Feb 17 2016, 21:23

[Dedmorozzz]

Это не приблуда, это штатный чулок на ручку из пенополиэтилена.
Не без гемороя, с непривычки, одевается со стороны батарейного отсека.
Рассыпается через пару лет эксплуотации, поэтому его обычно обматывают изолентой. Если его нет, можно намотать 2-х сторонний скоч от 2-х до 5-ти слоев по вкусу, затем обмотать изолентой. Получается не хуже, только дешевле.

Внесу свою лепту.
Для покрытия рукоятки, можно использовать изоляцию для трубопроводов, типа такой


Подобрать можно любой толщины, размера и плотности, в любом строймагазе, для любого прибора.
Цена вопроса - копейки и менять можно хоть каждый месяц.
Чтобы одеть, нужно снять подлокотник и и металлическую фигню на оборотке и всё, после одевания немного прогреть феном, без фанатизма, чтобы села плотно.

[emkgroup]

Внесу свою лепту.
Для покрытия рукоятки, можно использовать изоляцию для трубопроводов, .........
Цена вопроса - копейки и менять можно хоть каждый месяц.
Чтобы одеть, нужно снять подлокотник и и металлическую фигню на оборотке и всё, после одевания немного прогреть феном, без фанатизма, чтобы села плотно.

Не по теме сообщение .
Вообще то здесь разговор о ремонте и модернизации катушек Експлореров.
Про все остальное просьба писать в соответствующие темы, а не абы куда.
Надеюсь на понимание и всем с ув.

[emkgroup]

На  самом деле  ДАННАЯ  КОНСТРУКЦИЯ  FBS  датчика  для  " не резонансной  многочастотки  "  - самая  ПРАВИЛЬНАЯ !!! ... и дело  не только  в  амортизаторах - конструкция  в доп.оболочке  и воздушной  прослойке  -  вот что  ей  даёт  СОВЕРШЕННУЮ  БЕЗГЛЮЧНОСТЬ  по  влаге  и  ТЕМПЕРАТУРНУЮ  СТАБИЛЬНОСТЬ .
Промашка  разработчика  данного  датчика  в  расположении  "ушек " - сильно смещённых  к  переферии . Срезаем полностью выступ с ушами  и  наклеиваем пластину  АВС  с  новыми  ушками по центру -  ВСЁ  - катушка  "почти  пушинка ".
Почти  полтора  десятка  лет  сравнения  в  ходовом  поиске -  огромный  перевес именно в пользу  " обьёмной  конструкции ".

Когда мне попала эта катушка, была такая мысль - перенести точку крепления. Но решил для "честных" тестов ее восстановить в штатном исполнении. Следующая такая придет, буду ее переделывать.

[emkgroup]

Ну вот,пришла следующая. Вся в герметике, не понял только зачем: для веса?

И вот, переделка началась:
Для начала убрал штатные уши со всей обвеской, то есть все лишнее.


Далее вырезал фрагмент из АБС пластика и вклеил при помощи пластиковой стружки растворенной в дихлорэтане. Заполнил этим клеем и выровнил все швы и неровности.


Как выяснилось, толстый слой очень долго сохнет: суток мало. Поэтому придется сделать паузу.
Пока все досыхает, у тела катушки вскрыл при помощи паяльника место присоединения кабеля.

Нашел весовой центр катушки для установки новых ушей.Из подходящей пластмассы вырезал новые уши.
Выставив расстояние между ушами 22мм приклеил их к катушке.

На полное высыхание требуется 24 часа. Ждеммс.

Сообщение отредактировано emkgroup: Mar 14 2019, 23:23

[emkgroup]

Теперь разбираюсь с телом катушки. Для начала восстановил экранное покрытие, воспользовавшись советами, в том числе, уважаемого "Fuma", насчет натереть башмак от токоприемника троллейбуса на наждачке. Полученный порошок смешал с лаком (фуу, жутко ванючий оказался) и полученной суспензией приклеил оторвавшийся провод экрана к катухе.Придется мазать в несколько слоев. Пилить графита надо много. Чайной ложки оказалась маловато, надо еще пару раз столько.

В общем, работа оказалась грязная и жутко вонючая. Нужна хорошая вентиляция, иначе даже першит в горле.

Сообщение отредактировано emkgroup: Mar 14 2019, 23:19

[HiJack]

Как вариант изготовления ушей (я такой прикидывал), купить в этой теме http://www.reviewdetector.ru/index.php?showtopic=1053034 корпус катушки с ушами расположенными посередине и вырезать среднюю часть.
Потом соответственно её и приклеить вместо обрезанного куска.

[Гил]

Коллеги,а кто-нибудь мерил баланс на штатке?
Сколько должно быть "как надо" милливольт ?

[emkgroup]

Коллеги,а кто-нибудь мерил баланс на штатке?
Сколько должно быть "как надо" милливольт ?

Главный спец по балансу "Fuma". Надо, похоже, до 1 мВ.

Сообщение отредактировано emkgroup: Jun 9 2017, 20:14

[класик]

Вечером отпишу по балансу, с телефона не удобно

[класик]

Баланс катушек семейства Етрака порядка 3...5мВ. Замеры проводились осциллографом С1-112А при температуре + 25...27. При охлаждении до 0...+2 баланс стал 1.5...2мВ. Температурный режим в сезон +15...25 и для этих условий сделал самодельную катушку с балансом 1.5мВ. Как она проявит себя на реальном копе узнаем позже, сейчас не сезон.

[emkgroup]

Баланс катушек семейства Етрака  порядка 3...5мВ. Замеры проводились осциллографом  С1-112А при температуре + 25...27. При охлаждении до 0...+2 баланс стал 1.5...2мВ. Температурный режим в сезон +15...25 и для этих условий сделал самодельную катушку с балансом 1.5мВ. Как она проявит себя на реальном копе узнаем позже, сейчас не сезон.

FBS-11 попадаются от 0,2 до 1.3 мВ при комнатной температуре. Измеряю низкочастотным вольтметром переменного тока с частотой до 1Мгц. После ремонта, обычно 0.2-0.4мВ.

Сообщение отредактировано emkgroup: Jun 9 2017, 20:12

[класик]

А что подразумевается по "баланс"ом?

Вопрос не ясен.Баланс в мВ.

[emkgroup]

  Вопрос не ясен.Баланс в мВ.

..................

Сообщение отредактировано emkgroup: Nov 1 2016, 08:08

[Гил]

Баланс чего с чем?

Баланс на приёмной,я так думал...
Померил - 0,1 мВ,не знаю - много или мало...

[emkgroup]

Собственно вот что получилось. Можно назвать FBS-1050-М.

Ради эксперимента решил подключение сделать баллансным кабелем по типу микрофона с длинным кабелем, так же подключают и дорогие вертушки с магнитным звукоснимателаем без предусилителя-корректора, на таких кабелях даже помечают вход-выход. Используется витая пара в экране. Экран кабеля RX подключается только в разъеме. Экран катушки тянется отдельным проводом.

Снег растает, буду испытывать. Пока же, при домашних тестах, возникло ощущение, что выросла чувствительность.

Сообщение отредактировано emkgroup: Mar 14 2019, 23:41

[Лютило]

С нетерпением ждём результатов теста данной катушки!
