Катушка FBS 11" Minelab -бабочка или штатка, Как починить катушку Експлорера

[urman]

А термоклей эластичен после отвердевания?

[emkgroup]

А термоклей эластичен после отвердевания?

Да, как полиэтилен.
Застывает после остывания, при 200 градусах становится жидкий и при этом злолипучий.

Сообщение отредактировано emkgroup: Nov 6 2015, 19:50

[RinatBet]

Палочки такие типа полиэтилена, вставляются в специальный термопистолет. Дешевые китайцы нормально работают, за 10 лет только один сломался.
Подробнее опишу процесс в воскресенье вечером  или в понедельник, сейсас под рукой нет фоток.

Спасибо. Ожидаемсъ фото комментария...

[emkgroup]

Люди сомневаются в сохранении заводских параметров катушек при установке самодельного кабеля.

Поэтому, будучи на даче, я решил протестировать имеющиеся в наличии катушки.
Сравнительный тест проводился по воздуху при одинаковых настройках, на которых
акцентировать внимание не буду, поскольку тест сравнительный и основная задача была
проверить 11" катушку после замены кабеля.
В тесте участвовал прибор Minelab E-Trac и катушки:
1. FBS 11" ремонтофактурная, после обрыва на входе в катушку, кабель штатный.(11")
2. FBS 11" ремонтофактурная, кабель замененный самодельным.(11К) вот эта:
http://www.reviewdetector.ru/index.php?sho...post&p=12119665
3. NEL Tornado 5-й генерации почти новая (NEL)
4. Minelab 8" ремонтнофактурная,после обрыва на входе в катушку, кабель штатный.(8")

Из цветных целей то что у себя нашел:
1. Хвостик от водочной пробки "бескозырки" (пр)
2. 10 копiиок Украины 2010г (10кУк)
3. 3 копейки 1933 года(3к)
4. 50 руб.1993г.(50р)

Результат в сантиметрах в таблице:

----------- пр------10кУк--------- 3к------- 50р
11" _____27_____31_______38______43
11к_____27____ 31________38_____ 43
NEL_____29_____33_______39______45
8"_______21____ 25_______29 _____ 32

Тест подтвердил: Технические параметры катушки с самодельным кабелем не изменились.
Не высокие показатели NEL Tornado скорее всего связаны с не оптимальными настрйками
прибора для данной катушки, которые при смене катушек я не трогал, да и воздух не оптимальная среда для сравнительных тестов разнотипных катушек.

Катушка 11к в продаже:
http://www.reviewdetector.ru/index.php?sho...post&p=12119665

Сообщение отредактировано emkgroup: Nov 10 2015, 11:53

[emkgroup]

Спасибо. Ожидаемсъ фото комментария...

На первом фото подготовленный к припайке кабель. Как приготовть - смотрите предыдущие посты.
1-термоусадка для внутренних кабелей TX и RX
2-Термоусадка используемая в качестве оболочки кабеля, которая герметизируется.
3 и 4 термоусадка разных диаметров для обеспечений необходимой жесткости кабеля до входа в штангу
Выше по кабелю заранее вставленный колпачек гермоввода.


Здесь подпаянные кабели к катушке одетые в термоусадку №1 на предыдущем фото.
Обратите внимание:родной кабель при разделке разрезан вдоль и примерно 5-ти см "хвосты" оставлены (поз.2 на фото). В последствии они вставляются между термоусадкой №2 и №3 чтобы кабель держался на за место пайки. Поз. 3 - остаток родного гермоввода, в данном случае катушка Detech 10x14. У катушек 11"FBS оставляем родной гермоввода нне менее 2-х прорезей.


Перед одеванием термоусадки №2 (см.на первом фото), я разогреваю термопистолет и вооружаюсь техническим феном. Далее надо чтобы все было удобно расположено, поскольку делать все надо очень быстро.
Термоклеем из пистолета быстро и густо промазываю участок показанный на рисунке с двух сторон. Пока термоклей не застыл быстро одеваю термоусадку №2 по горячему клею до упора. Засем термопистолетом усаживаю мермоусадку, при этом снизу вытекают излишки термоклея, котроые удаляю пока они горячие.
Внимание! Температура горячего термоклея около 200 градусов, можно получить ожог, поэтому для удаления пользуюсь палочкой, картонкои или прочими приготовленными заранее подходящими предметами.
Затем при помощи фена снизу вверх доусаживаю трубку №2 до конца.Таким образом место соединения под термоусадкой №2 оказывается загерметизированным.


После, вставив "оставленные хвосты" родного кабеля одеваю трубку №3, усаживаю феном, затем №4.Колпачек гермоввода одеваю на остатки старого гермоввода предварительно обмазав последний термоклеем из пистолета. Далее, разогрев примерно 15-20 см кабеля придаю ему оптимальную форму, в которой фиксирую кабель до остывания.
Получается что-то типа этого:

На фото:
2-Термоусадка №2 (см предыд. фото)
3-Термоусадка№3, поз.8-ее граница
4-термоусадка №4
5-Колпачек гермоввода, посаженный на термоклей.
6-Родной кабель.
7-верхний участок герметизации соединений кабеля.
9-Граница термоусадки №2
10- граница термоусадки №4.

Термопистолет и технический фен на фото:


Сообщение отредактировано emkgroup: Nov 8 2015, 23:08

[urman]

Хочу для профилактики надеть термоусадку, предварительно нанеся термоклей. Пока катушка работает нормально . Сезон скоро кончится. Просушу как следует. Есть смысл? Какие нюансы предусмотреть? Сейчас все катушки обмотаны толстым слоем чёрной изоленты... С уважением, Олег.

[emkgroup]

Хочу для профилактики надеть термоусадку, предварительно нанеся термоклей. Пока катушка работает нормально . Сезон скоро кончится. Просушу как следует. Есть смысл? Какие нюансы предусмотреть? Сейчас все катушки обмотаны толстым слоем чёрной изоленты...  С уважением, Олег.

Для профилактики не стоит- может переломиться экран в районе корня гермоввода. Пока изоленты достаточно.

[emkgroup]

Излишняя жесткость кабеля от гермоввода до штанги приводит к тому, что гермоввод (речь о FBS-11) начинает играть у основания и со временем перелом экрана происходит "под корень". Тогда однозначно требуется вскрытие катушки и замена гермоввода.

Сообщение отредактировано emkgroup: Nov 9 2015, 15:00

[emkgroup]

А вот катуха Coiltec Platipus.
Ничто "человеческое" и ей не чуждо.

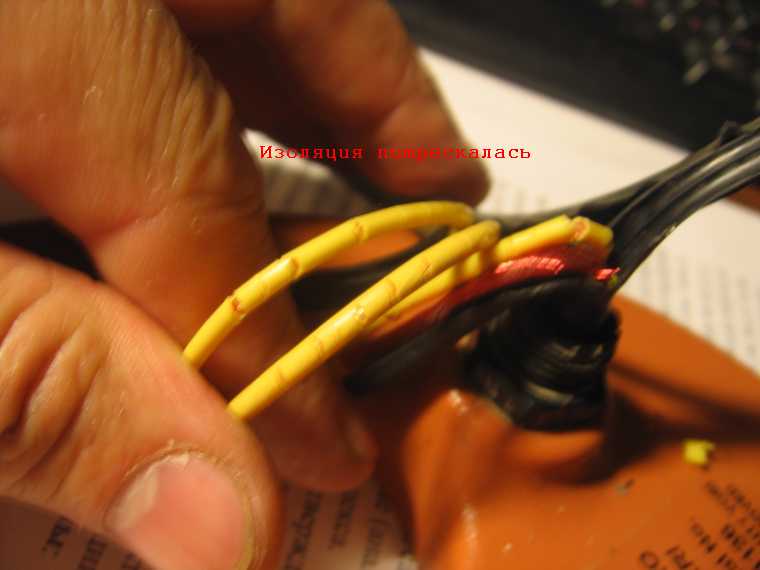

Был обычный обрыв экрана. На проверку оказалась, что внутренний кабель частично потрескался.

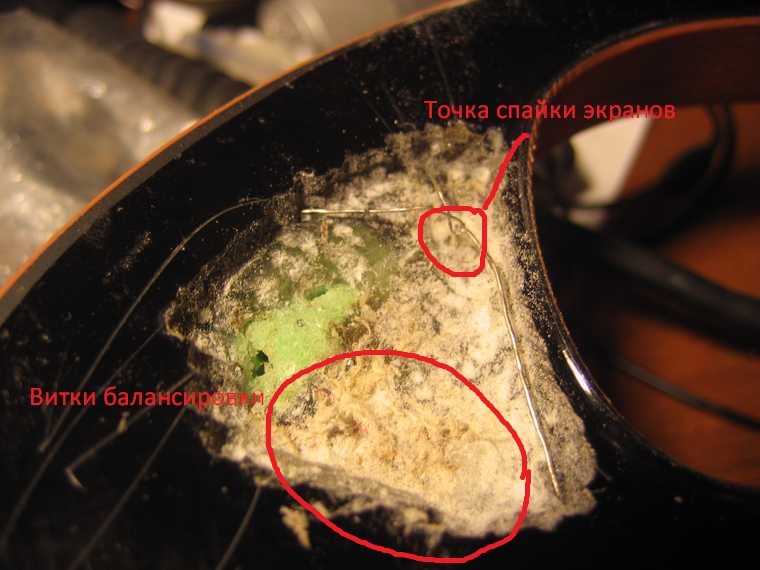

Замена кабеля оказалась сопряжена с необходимостью последующей балансировки катушки: балансировочный "моток" находится над гермовводом и без нарушения балансировки его не заменишь. Пришлось ремонтировать кабель с заменой фрагмента.


Вложенные эскизы изображений

[emkgroup]

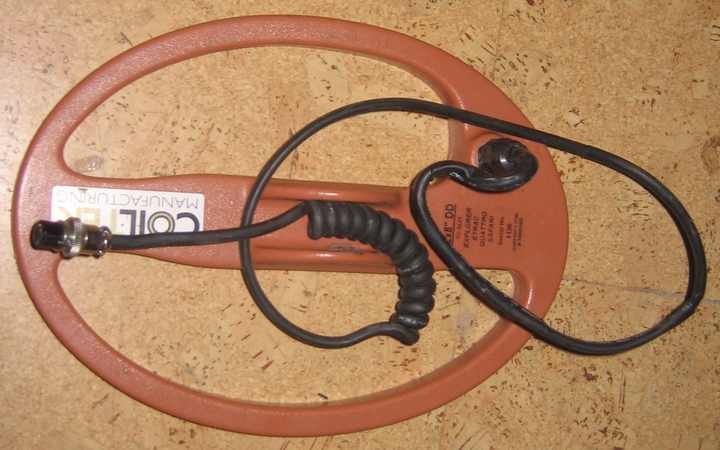

Вот, собственно, результат.

Вложенные эскизы изображений

[emkgroup]

Очередная FBS-11. Очень смешной случай: половина проводков экрана переломлена на входе в катушку, половина - на входе в штангу. Результат - как всегда, "соловьиные трели".

Сообщение отредактировано emkgroup: Dec 7 2015, 21:07

Вложенные эскизы изображений

[z,regbk]

Очередная FBS-11. Очень смешной случай: половина проводков экрана переломлена на входе в катушку, половина - на входе в штангу. Результат - как всегда, "соловьиные трели".

Здравствуйте! Подскажите как проверить катушку на работоспособность? Похоже моя накрылась

[emkgroup]

Здравствуйте! Подскажите как проверить катушку на работоспособность? Похоже моя накрылась

Подключить без штанги, если дома чуйку примерно на 25%, участки кабеля примерно 15 см от входа в катушку и 5 см от разъема медленно прощупать слегка изгибая кабель, градусов так на 30. Нормальная катушка не должна на это реагировать.

[emkgroup]

Очередная FBS-11. Очень смешной случай: половина проводков экрана переломлена на входе в катушку, половина - на входе в штангу. Результат - как всегда, "соловьиные трели".

Катуха после ремонта.
Проверку копом прошла!



Сообщение отредактировано emkgroup: Dec 11 2015, 22:48

[Fuma]

Катушкин кабель, со временем становится все хуже и хуже. Если бы катушка лежала в прохладном месте без работы, кабель бы не портился. Но когда детектор собирают, разбирают, подключают, отключают, то там дернул, там потянул, кабель рвется. В основном на резких перегибах. Присылают в ремонт катушки, с красиво намотанным кабелем? Такая намотка одна из причин недолговечности Фото1. Кабель не веревочка.

Когда кабель испорчен наполовину или на 2/3 его нельзя проверить прибором, потому что десятые доли ома не уловишь. Иногда попадаются катушки, которые по словам владельцев, глючат. Пытаюсь проверить прибором все в норме. Жалко разбирать, как бы добрую катушку. Но раз владелец сказал заменить кабель, то отрезаю, и обычно не зря. На фото 2 кабель от катушки, которая звонилась нормально, не коротила( жилы у минелабовского кабеля покрыты лаком, детечевский в таких случаях коротит). Раньше просто обрезал кабель, на длину того места, где могли быть повреждения. Но недавно одну катушку, которая проработала один год, прислали снова в ремонт. Оказалось, что кабель почти порван у разъема и почти порван у основания. Если бы был кабель детеч, катушка еще бы работала, а здесь жилы покрыты лаком, контакта нет.

Потому сейчас кабель меняю полностью, фото 3. Заправлять можно как на фото 4. при такой заправке не сломается никогда.

[emkgroup]

Fuma! Фото №1 это конечно, смерть остаткам кабеля, только на замену.
Золотые слова насчет заправки по фото №4.
Только кабели с длиной, позволяющий так заправить, похоже только мы с тобой и делаем. Как еще один вариант, изготовление относительно жесткого участка примерно в 10-15 см на входе в катушку с приданием формы, рекомендуемой инструкцией по установке катушки от minelab http://www.reviewdetector.ru/index.php?sho...post&p=10153839,
как на фото:


Сообщение отредактировано emkgroup: Dec 12 2015, 22:54

[emkgroup]

А так выглядит обрыв экрана на ренгеновских снимках.





Огромное спасибо за предоставленные снимки форумчанину под ником "Щурый".

Сообщение отредактировано emkgroup: Dec 15 2015, 22:56

[emkgroup]

Где взять кабель для катушки на замену?
Либо купить у кого он есть, что практически не реально,
либо сделать кабель для катушки Експлорера своими руками.
Первое, что надо, найти подходящий кабель. По опыту, для этого можно использовать некоторые кабели S-VHS. Я проверял несколько образцов пинпоинтером - кабель на него не реагирует, и вот нашел такой, фирмы Philips:



Отрезал разъемы, у этого, конкретного длина была 3м, для стандартного достаточно 1.5 м.
Берем термоусадку 10мм длиной 1.5 м.



Термоусадку одеваем на кабель, затем усаживаем техническим феном от центра к краям, иначе могут образоваться пузыри. Получаем кабель в тройной изоляции.



Для навивки спирали использую комнатную антенну диаметром 6мм от старого японского телевизора (раньше давали в комплекте) и технический фен, над которым грею кабель и навиваю его на антенну, примерно 14 витков, не забыв оставить 7-10 см. для установки разъема. Внимание! Если не догреть-спираль не будет держаться, если перегреть - испортится кабель.


Потом ждем, пока все это полностью остынет вместе с антенной. Получаем такой кабель:



Что и требовалось.

Сообщение отредактировано emkgroup: Jan 30 2017, 00:03

[Vladimir ЯВА]

Где взять кабель для катушки на замену?

Либо не заморачиваться на весь этот "геморой" , а просто обратиться к дяде Вове ( Владимир) на эл.почту((в теме "ремонт МД") - пока ещё провода ( оригиналы минелаб) есть в наличии .Так же есть провода:тёрка , экскалибур , вайтс - тезоро ...

Сообщение отредактировано Vladimir ЯВА: Feb 1 2016, 19:04

[emkgroup]

Либо  не заморачиваться на весь этот "геморой" , а просто  обратиться  к дяде  Вове  ( Владимир)  на  эл.почту((в теме "ремонт МД") - пока ещё  провода  ( оригиналы  минелаб)  есть  в наличии .Так же  есть провода:тёрка , экскалибур , вайтс  - тезоро ...

Кому нужно "оригинал", можно, и может даже нужно, к "Дяде Вове". Вопрос только в цене вопроса.
А у кого руки растут откуда надо и кто может "сколхозить" сам, то кабель S-VHS стоит рублей 400 и термоусадка 50 руб.
