[GSL]

XIMIK, пробовал что сделать по ссылке GSL?

Сам Эдди уже сделал и выложил печатку "РАБОЧЕГО" прибора на своем сайте.
А Эдди это известный многими Автор ПИНпонита "Малыш ФМ" и др. разработок.

Сообщение отредактировано GSL: May 15 2014, 16:01

[serenya]

Сам Эдди уже сделал и выложил печатку "РАБОЧЕГО" прибора на своем сайте.
А Эдди  это  известный многими Автор ПИНпонита "Малыш ФМ" и др. разработок.

Сегодня с Эдди списался, вот что он мне ответил:Э так думаю, что выход детектора надо отделить от прочей схемы конденсатором. Но подозреваю, что чувствительность от этого упадёт изрядно..
Не понял конечно, что от чего и каким кондером отделять.

[GSL]

Сегодня с Эдди списался, вот что он мне ответил:Э так думаю, что выход детектора надо отделить от прочей схемы конденсатором. Но подозреваю, что чувствительность от этого упадёт изрядно..
Не понял конечно, что от чего и каким кондером отделять.

Думаю не нужно ставить емкость после детектора. После детектора будет постоянная составляющая и через емкость не пойдет. Или нужно будет ставить большой электролит.
Как освобожусь соберу эту схемку на макетке и посморю что можно улучшить. Сейчас не хочу отвлекаться занимаюсь с другим ПИНом.

[serenya]

Хорошо!

[YUrkeZZ]

я всю тему не читал чёйто поленился может уже писали но я на одном из китайских сайтов нашел пин гаррет в пределах 1500 тыров внешне и по предьявленым характеристикам не чем не отличается от тех что лежат в магазинах за 5000тыров

[GSL]

Сегодня с Эдди списался, вот что он мне ответил:Э так думаю, что выход детектора надо отделить от прочей схемы конденсатором. Но подозреваю, что чувствительность от этого упадёт изрядно..
Не понял конечно, что от чего и каким кондером отделять.

На печатной плате все правильно, а на схеме пропущена емкость - 1мкф
она стоит между диодом D3 и R13.
Сегодня собрал генратор этой схемы на макетке и "покрутил" режимы работы.
Генератор собран по класической схеме. Режим работы транзистора сильно "затуплЁн", поэтому и "чуйка" не АЙС. Зато генерация будет всегда.
Чтобы поднять чувствительность ПИНа можно уменьшать R1 наблюдая сигнал по осциллографу. Как только амплитуда начнет снижаться - измерить и поставить постоянное сопротивление. У меня получилось 22к. (по схеме 27к).
В этом случае реакция на металл стала лучше.
В ближайшее время продолжу.

Сообщение отредактировано GSL: Jun 2 2014, 08:30

[brutas]

все таки подожду другого китайца цена ожидается в районе 50-100$. есть видео http://www.youtube.com/watch?v=pvPJ9nHXm-E...be_gdata_player

Подскажите, плиз, где это чудо продаётся и по какой цене ?

[emkgroup]

Подскажите, плиз, где это чудо продаётся и по какой цене ?

Так может лучше взять Гарика БУ за 3 тыра и не ждать китайца?

[GSL]

Продолжем не про Гарика.
Сегодня поработал со схемой получилось увеличить "чуйку" этого ПИНа. Кстате про Гарика проверял с этой схемой генератор от Гари - получилось очень неплохо и окончательно проверял именно с Гарри.
Итак внес небольшое изменение в схему чуйка увеличилась почти в 2 раза.
Пятак ловит стабильно 5см. Чешуйку 2 см. Чешуя ловится даже боком - 1 см.

Сообщение отредактировано GSL: Jun 15 2014, 20:32

Вложенные эскизы изображений

[gabenok]

1.какие изменения конкретно? Хочется тоже поднять чуйку.
2 У меня если поднести к металлу он дает сигнал длительностью около 3-5 сек и замолкает. Если двигать то есть отзыв. Получаеттся режим какой-то псевдостатический. А изначально разговор был про то, чтобы сделать его более разговорчивым - при приближениии к объекту начинает попискивать, а вплотную непрерывный сигнал.

[GSL]

1.какие изменения конкретно? Хочется тоже поднять чуйку.
2 У меня если поднести к металлу он дает сигнал длительностью около 3-5 сек и замолкает. Если двигать то есть отзыв. Получаеттся режим какой-то псевдостатический. А изначально разговор был про то, чтобы сделать его более разговорчивым - при приближениии к объекту начинает попискивать, а вплотную непрерывный сигнал.

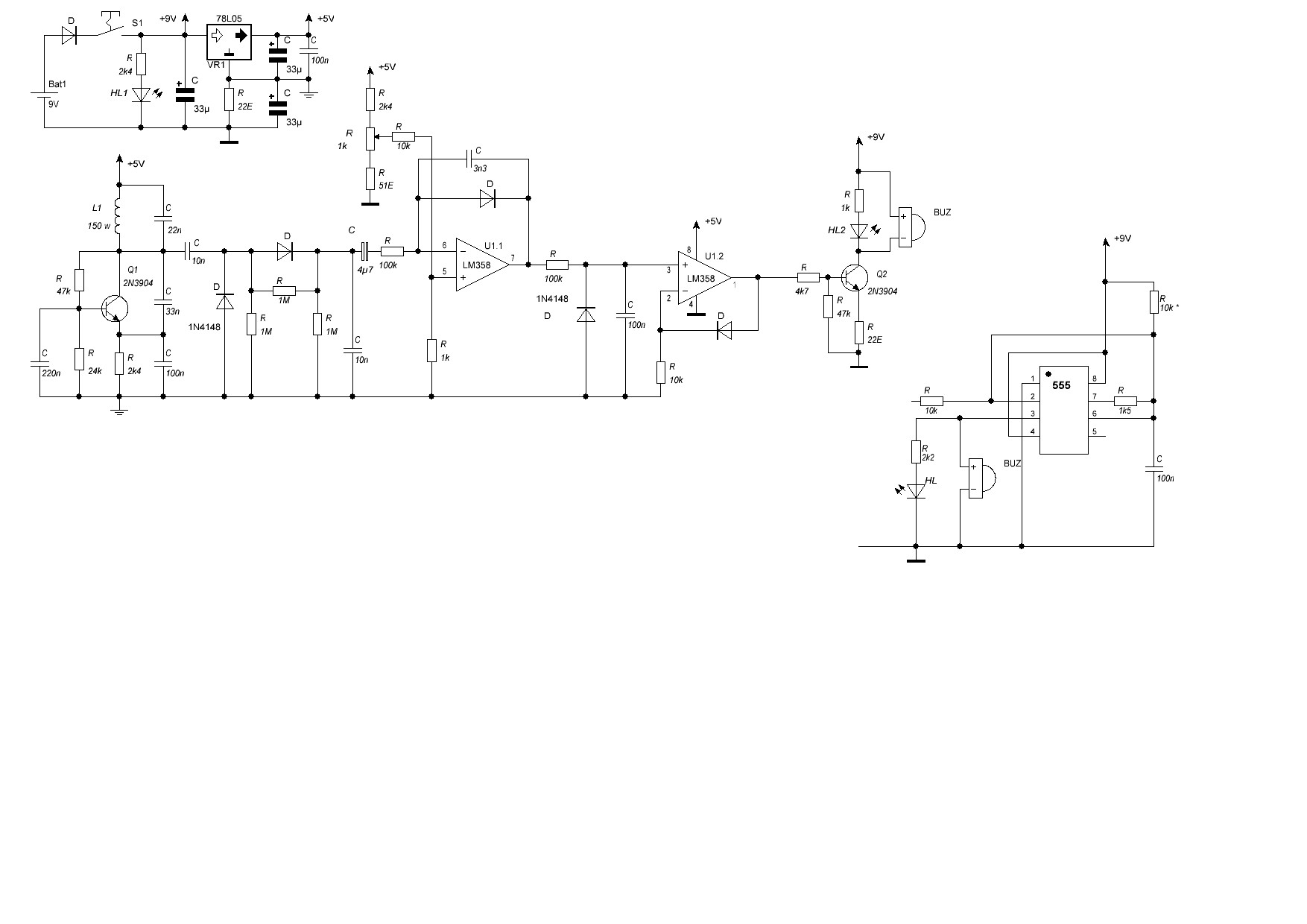

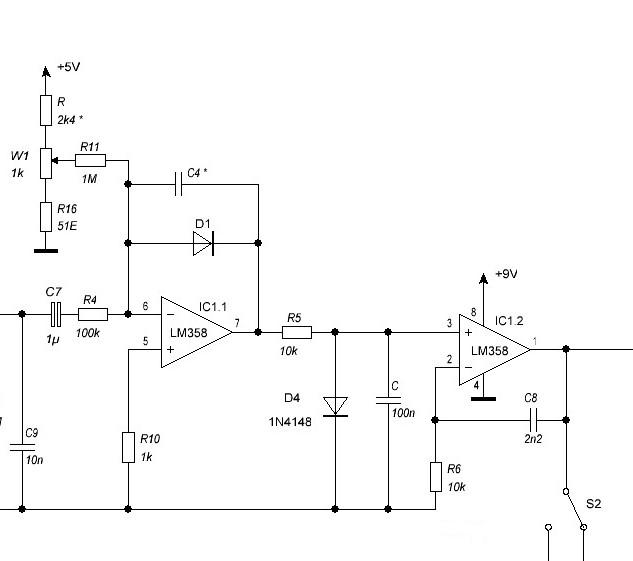

Сравните схему показаную выше которую рисовал Eddy.
Разница подключении регулировки чувствительностью ОУ и стоит диод вместо емкости в обратной связи(вторая половинка ОУ ). В первой половинке поставил емкость 3н3 в результате получилась почти статика (задержка 2 сек), если нужно больше то емкость можно увеличить. А с 2х см идет непрерывный сигнал.


Сообщение отредактировано GSL: Jun 16 2014, 08:49

[GSL]

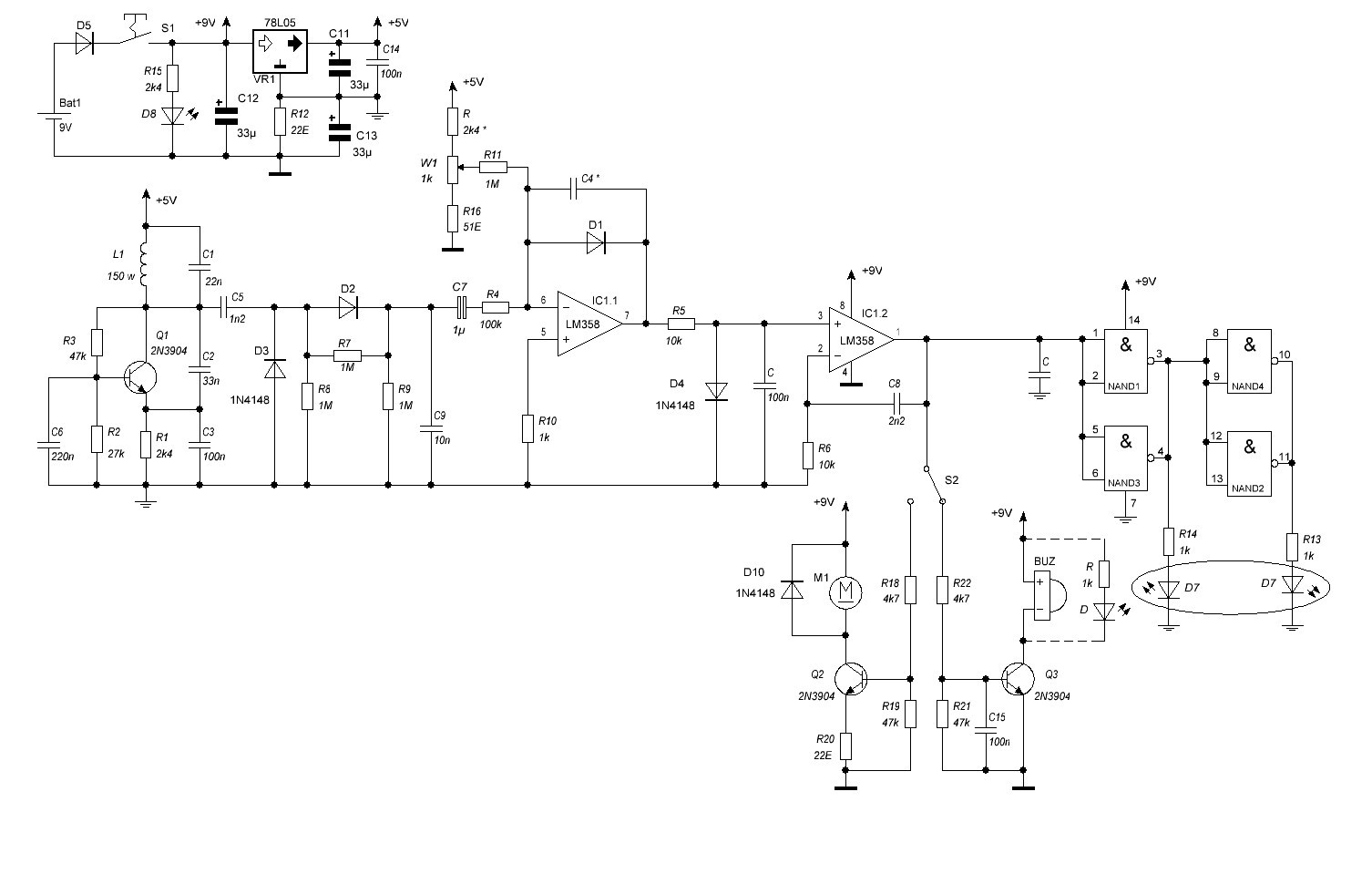

Перерисовал схему 2002ПИНа. Теперь нумерация на схеме соотвествует с нумерцией на плате. Для информации фото платы с деталями и без деталей - проще искать что заменить.

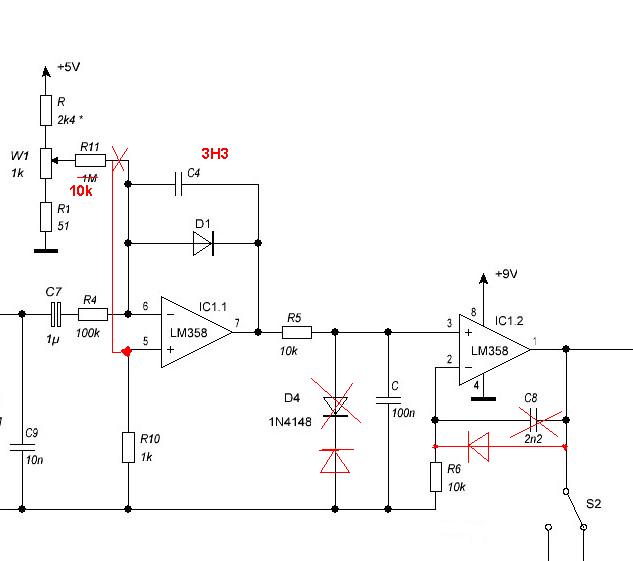

1. На кусочке схемы покрупней предлагаю перевернуть диод D4 - он сильно уменьшает чувствительность. Чтобы ПИН нормально заработал после этого (будет переусиление - сигнал зашкалит и ПИН будет постоянно пиликать) нужно вместо С8 поставить диод как показано на схеме.

2. На втором этапе уже нужно резать дорожку - нужно подать смещение не на 6 а на 5 ножку LM385. Это тоже очень сильно влияет на чувствительность и заменить R11 вместо 1М поставить 10 - 20 кОм.
С4 можно ставить можно не ставить. Если поставить то лучше работатет псевдостатика.



Сообщение отредактировано GSL: Jun 24 2014, 15:05

Вложенные эскизы изображений

[rzawm]

brutas, в aliexpress, ebay и т.д.

[emkgroup]

Нуу, осталось только автоматическую установку чуйки при включении приделать и будет всем счастье. Вообще - GSL молодец! Жирный + в репу.

[EXEC]

Большое спасибо GSL за схему переделки чудо пина. Вчера копнул и решил переделать его по указанному методу и о чудо работает и гораздо лучше даже статика появилась при уверенном сигнале а вот регулятор перестал работать, также установил вибро писалось выше. В общем не плохо теперь работает, скрепку видит 0.5-1 см. А в обще я хочу преобрести пин гарет ат подскажите кто знает когда появится в продаже?

[bush_yura]

Большое спасибо GSL за схему переделки чудо пина. Вчера копнул и решил переделать его по указанному методу и о чудо работает и гораздо лучше даже статика появилась при уверенном сигнале а вот регулятор перестал работать, также установил вибро писалось выше. В общем не плохо теперь работает, скрепку видит 0.5-1 см. А в обще я хочу преобрести пин  гарет ат подскажите кто знает когда появится в продаже?

Он уже давно продается,только цена у него класс!!! 12935 рублей спрашивается за что?у Порываева гляньте есть.может где то есть и дешевле,но не намного думаю цена от 10-13 тысяч.

[EXEC]

У Парываева на сайте есть звонил сказали пока нету и в мир мд спрашивал там об нем еще и не слышали.

[evzh]

Китайцы обновили 2002-й. На неделе получил - теперь есть статика! И крутить ничего не надо, просто жми на кнопку. Сам удивился.

[Grumbler.Gr]

Китайцы обновили 2002-й. На неделе получил - теперь есть статика! И крутить ничего не надо, просто жми на кнопку. Сам удивился.

Ссылочку можно.

[evzh]

Ссылочку можно.

На что конкретно? Я пишу про свой, который получил недавно.
