Обзор и тест пинпоинтера GT-2002, Обзор и тест пинпоинтера GT-2002 (Китай)

[rzawm]

GSL, вы про вибру забыли сказать, чо её тоже можно добавить

[GSL]

GSL, так там и с внутренней стороны дорожки есть от этой микросхемы, скорее всего

Поэтому и нужно проверить с чем звонятся эти ножки.
Если не получится то придется делать на доп. микросхеме и транзисторе.

[rzawm]

GSL, все понял, постараюсь в ближайшее время сделать

[serenya]

"rzawm" , я тоже хочу пин GT- 2002 сделать динамическим. . Так что помогай,делай фото ., и GSL возможно поможет)))))

[rzawm]

GSL, serenya вот что получилось



Ноги которые не прозвонил, дорожки идущие от них либо на другой стороне платы либо не видно куда идут изза заливки из термопистолета.

Надеюсь это что то прояснит

Сообщение отредактировано rzawm: Feb 6 2014, 08:07

[GSL]

GSL, serenya вот что получилось

Ноги которые не прозвонил, дорожки идущие от них либо на другой стороне платы либо не видно куда идут изза заливки из термопистолета.

Надеюсь это что то прояснит

8 и 4 ножка это питание микр.
Прозвоните теперь :
1. R6 на плате - куда идет .
2. С10 куда идет. Может идти на транзистор, на ножки микросхемы (5,6, 7) или на землю .
3. Нужно проверить не соедены ли ножки 5, 6, 7 с 1, 2, 3.
Звонить можно смело микросхема "дубовая" - не сгорит.

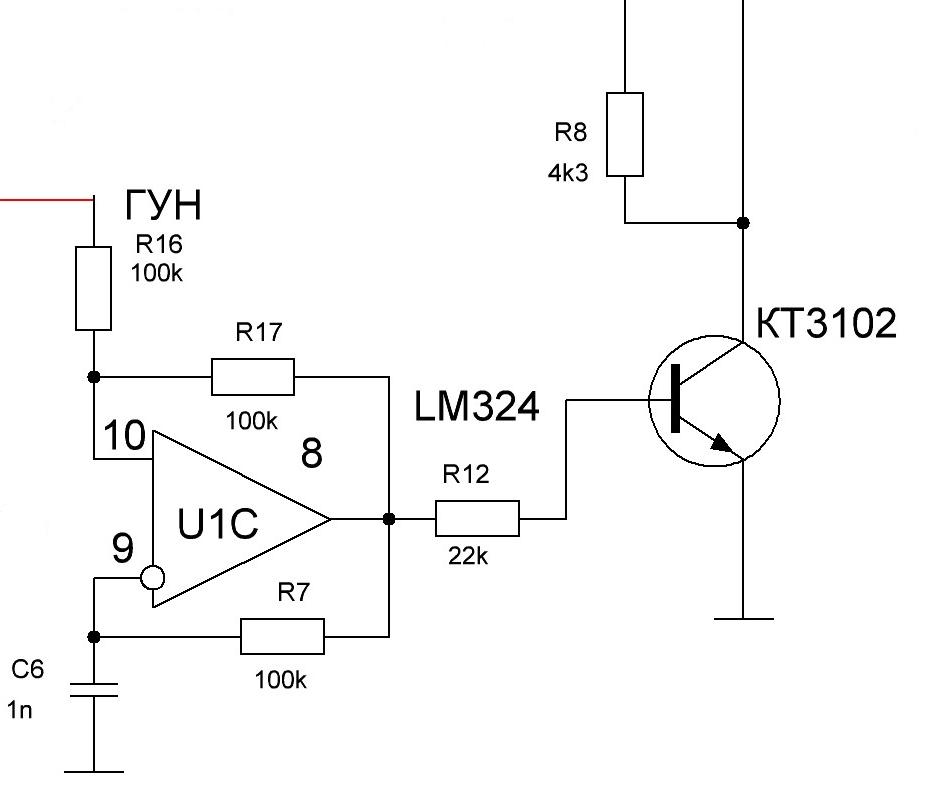

Для информации - Схема ГУНа выглядит примерно как на картинке. Пищалку присоединяют к коллктору транзистра.

Сообщение отредактировано GSL: Feb 6 2014, 13:55

Вложенные эскизы изображений

[rzawm]

R6, C10 там не видно куда пошли дальше, на другую сторону платы

[GSL]

R6, C10 там не видно куда пошли дальше, на другую сторону платы

Поэтому и просил ПРОЗВОНИТЬ куда идет. Не зная куда что идет нельзя использовать элементы схемы. Тогда уж лучше сразу все делать из навесных деталей.

[rzawm]

GSL, чтобы прозвонить, надо оттуда плату выдергивать и термоклей отковыривать, иначе наверное никак не полчится? Если например дорожка с внутренней стороны

[GSL]

GSL, чтобы прозвонить, надо оттуда плату выдергивать и термоклей отковыривать, иначе наверное никак не полчится? Если например дорожка с внутренней стороны

Вполне реально. Дорожки обычно идут до ближайших деталей.
Один щуп ставится на нужную точку, а вторым методично проверяем длижайшие детали .
Если не плучится придется делать навесной монтаж.

[rzawm]

GSL, эврика!!!
GSL, я просто тупа не догадался, что можно действительно поставить щуп на ножку микросхемы а другой на ножку самой детали , а не площадку куда она припаяна

[serenya]

rzawm, ну что там утебя получилось? Или нет?

[железный]

GSL, что-нибудь с вибро получилось ?

[GSL]

GSL, что-нибудь с вибро получилось ?

У меня нет этого ПИНа.
А вибро подключается класически через транзистрный ключ:
базу через резстор 10к - 100к (нужно подобрать) подкючают к 1-й ножке LM
Эмитер на землю, коллектор на вибру, второй конец вибры на + питания.
Транзистор типа КТ3102.

[железный]

У меня нет этого ПИНа.
А вибро подключается класически через транзистрный ключ:
базу через резстор 10к - 100к (нужно подобрать) подкючают к 1-й ножке LM
Эмитер на землю, коллектор на вибру, второй конец вибры на + питания.
Транзистор типа КТ3102.

Все сделал-работает.Спасибо!

Сообщение отредактировано железный: Mar 3 2014, 18:19

[XIMIK_br]

почти год уже пользую это атское зло, честно - денег жаль, лучше подкопить и взять посерьезнее. Но раз уж взял буду терпеть, скажите получилось ли что-нибудь с динамической индикацией? Если нужно что прозвонить, то готов помочь,
если сгорит туда ему и дорога, в китайский ад)))

[GSL]

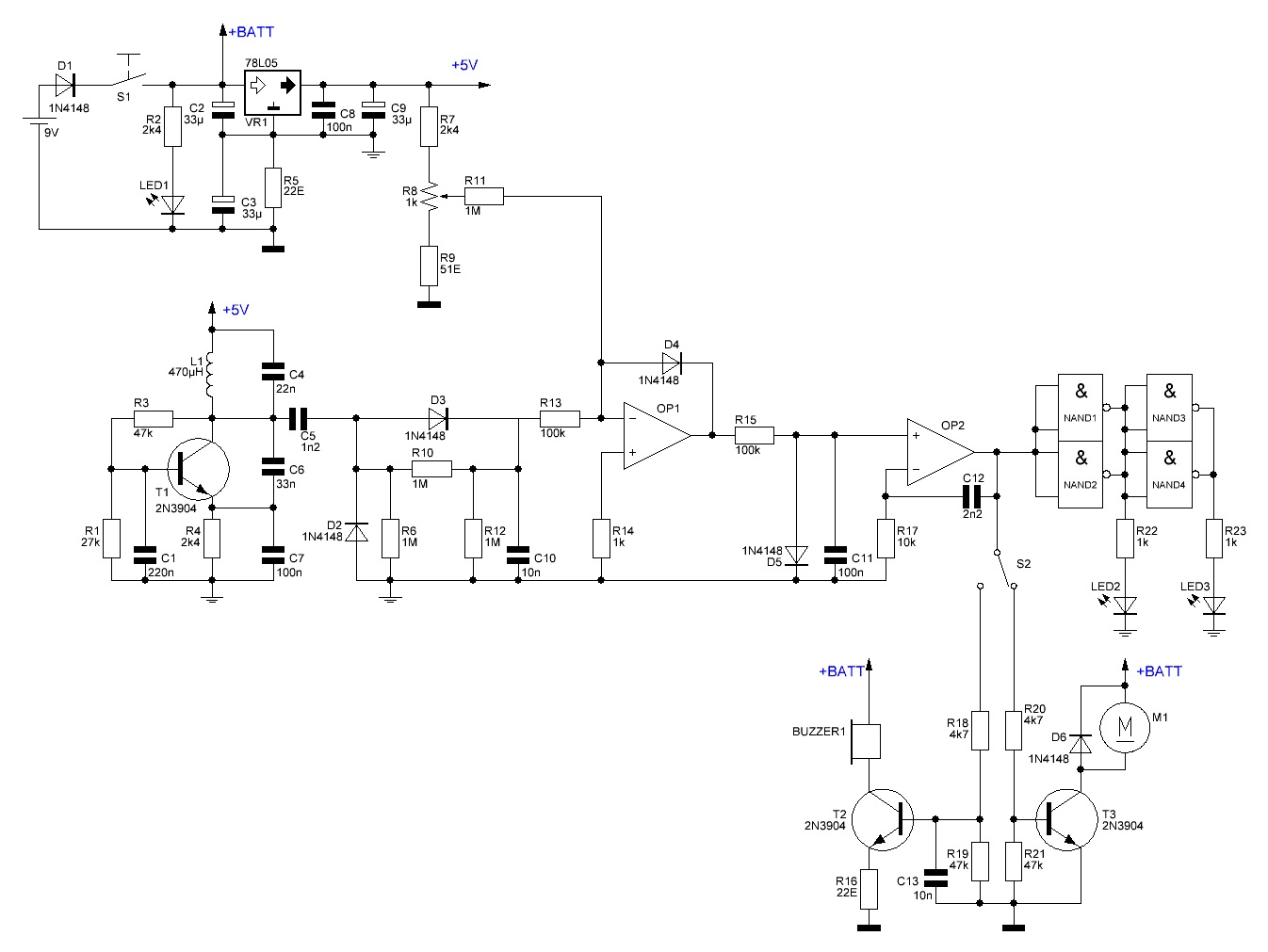

Eddy71 "срисовал" схему этого ПИНа.
Желающие могут повторить по этой ссылке вся информация.Eddy71

Сообщение отредактировано GSL: May 7 2014, 07:06

Вложенные эскизы изображений

[serenya]

XIMIK, пробовал что сделать по ссылке GSL?

[XIMIK_br]

XIMIK, пробовал что сделать по ссылке GSL?

Пока нет, если выйдет отпишусь.

[serenya]

Хорошо!
