 Модификация МД для подводного поиска

pjrough
post Jun 3 2015, 22:02
Создана #801


Профи
******

Группа: Забанены
Сообщений: 2,516
Зарегистрирован: 20-May 12
Пользователь №: 43,346


Металлоискатель: minelab xterra 505
Пол: мужской

Репутация: 154 кг
-----XXXXX


Вопрос к коллективному разуму:
На Minelab Etrac провода катушки припаяны на плату (фото внизу). По форме площадок предпологаю, что оно проектировалось под какой то коаксиальный разъем.
Кто-то может подсказать что тип за разъема это может быть?

Фото
user posted image
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Grommers
post Jun 4 2015, 09:26
Создана #802


Старожил
*****

Группа: Забанены
Сообщений: 896
Зарегистрирован: 5-November 14
Из: Украина
Пользователь №: 2,323,068


Пол: мужской

Репутация: 75 кг
-----XXXX-


Не похоже. А зачем паять разъем на плату? Любой герметичный пятиконтактный ставь на корпус и подпаивай на нем провода, на катушке тоже надо будет заменить. Белые экранированые провода это приемная и передающая обмотки, черный - подача напряжения в буфер датчика (вроде), тут главное не попутать.

Сообщение отредактировано GROMMERS: Jun 4 2015, 09:34


--------------------
Made in Ukraine
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

pjrough
post Jun 4 2015, 14:58
Создана #803


Профи
******

Группа: Забанены
Сообщений: 2,516
Зарегистрирован: 20-May 12
Пользователь №: 43,346


Металлоискатель: minelab xterra 505
Пол: мужской

Репутация: 154 кг
-----XXXXX


Да думал распаять разъём, чтоб плату можно было побыстрому отсоединять, а то у меня сейчас припаяно напрямую к плате, так чтоб электронику от корпуса от соединить, приходится отпаивать кабель.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

DIM
post Jun 4 2015, 15:07
Создана #804


Профи
******

Группа: VIP
Сообщений: 4,676
Зарегистрирован: 12-January 08
Из: регион 74
Пользователь №: 3,312


Пол: мужской
Номер карты: 4279***********0541

Репутация: 928 кг
-----XXXXX


[quote=pjrough,Jun 4 2015, 00:02]
Вопрос к коллективному разуму:
На Minelab Etrac провода катушки припаяны на плату (фото внизу). По форме площадок предпологаю, что оно проектировалось под какой то коаксиальный разъем.
Кто-то может подсказать что тип за разъема это может быть?


Подбери сам,только с большой площадью контактной группы...
Маловероятно,что кто-то в быту встречал такие.Также очень небольшой шанс,что с разъёмами кто-то работает или проектирует ...


--------------------
В ночное время аккаунт находится под охраной администрации.Просьба не беспокоить.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

pjrough
post Jun 4 2015, 15:11
Создана #805


Профи
******

Группа: Забанены
Сообщений: 2,516
Зарегистрирован: 20-May 12
Пользователь №: 43,346


Металлоискатель: minelab xterra 505
Пол: мужской

Репутация: 154 кг
-----XXXXX


В том то и дело, что это площадки для разъема, а их миллион видов, от 1 мм шириной и до 12 + мм.
Будем поискать.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

FlyFish
post Jun 4 2015, 15:15
Создана #806


Постоянный
****

Группа: Забанены
Сообщений: 453
Зарегистрирован: 7-January 14
Из: Севастополь
Пользователь №: 63,360


Металлоискатель: XP ADX-150, Vibra730
Пол: мужской

Репутация: 30 кг
-----XX---


QUOTE(pjrough @ Jun 3 2015, 22:02)
Вопрос к коллективному разуму:
На Minelab Etrac провода катушки припаяны на плату (фото внизу). По форме площадок предпологаю, что оно проектировалось под какой то коаксиальный разъем.
Кто-то может подсказать что тип за разъема это может быть?



Старые мобилки на плате часто разъем для подключения внешней антенны.
контактные площадки похожи

Сообщение отредактировано FlyFish: Jun 4 2015, 15:16
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

ВладимирЕмаш
post Jun 5 2015, 16:02
Создана #807


Пользователь
**

Группа: Забанены
Сообщений: 79
Зарегистрирован: 10-December 14
Пользователь №: 2,325,466


Пол: мужской

Репутация: 8 кг
-----X----


QUOTE(pjrough @ Jun 4 2015, 15:11)
В том то и дело, что это площадки для разъема, а их миллион видов, от 1 мм шириной и до 12 + мм.
Будем поискать.

А если разъем не впаивать в плату а повесить на провода?
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

ВладимирЕмаш
post Jun 5 2015, 16:04
Создана #808


Пользователь
**

Группа: Забанены
Сообщений: 79
Зарегистрирован: 10-December 14
Пользователь №: 2,325,466


Пол: мужской

Репутация: 8 кг
-----X----


QUOTE(GROMMERS @ Jun 3 2015, 16:48)
Увы sad.gif  только в Китае

Спасибо, заказал, долго идут правда, пока на время попробую на автомобильный разъем прикинуть , посмотрим как выйдет
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

HAWAII
post Jun 11 2015, 21:42
Создана #809


Пользователь
**

Группа: Забанены
Сообщений: 42
Зарегистрирован: 11-June 15
Пользователь №: 2,335,006


Пол: мужской
Номер карты: 51** **** **** **56

Репутация: 3 кг
-----X----


Добрый вечер коллеги подскажите гермобокс на е трак где можно приобрести?
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

pjrough
post Jun 11 2015, 21:46
Создана #810


Профи
******

Группа: Забанены
Сообщений: 2,516
Зарегистрирован: 20-May 12
Пользователь №: 43,346


Металлоискатель: minelab xterra 505
Пол: мужской

Репутация: 154 кг
-----XXXXX


вот тут http://www.reviewdetector.ru/index.php?showtopic=1029956
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

HAWAII
post Jun 11 2015, 22:15
Создана #811


Пользователь
**

Группа: Забанены
Сообщений: 42
Зарегистрирован: 11-June 15
Пользователь №: 2,335,006


Пол: мужской
Номер карты: 51** **** **** **56

Репутация: 3 кг
-----X----


Спасибо.

Ваша работа?
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Grommers
post Jun 15 2015, 22:06
Создана #812


Старожил
*****

Группа: Забанены
Сообщений: 896
Зарегистрирован: 5-November 14
Из: Украина
Пользователь №: 2,323,068


Пол: мужской

Репутация: 75 кг
-----XXXX-


Очередная экспериментальная модификация для погружения на глубину свыше 5м проходит испытания. Предварительная настройка производится ИК пультом, на панель вынесены три герконовых кнопки (БГ, Пин, ВКЛ/Выкл).user posted imageuser posted image


--------------------
Made in Ukraine
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

pjrough
post Jun 15 2015, 22:15
Создана #813


Профи
******

Группа: Забанены
Сообщений: 2,516
Зарегистрирован: 20-May 12
Пользователь №: 43,346


Металлоискатель: minelab xterra 505
Пол: мужской

Репутация: 154 кг
-----XXXXX


Привет!
Молодец! Мы в одну сторону думаем. Вот мой до 5 метров.

Кнопка вкл и герморазъем для внешней клавиатуры.

user posted image
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

_ЮРИЧ_
post Jun 17 2015, 08:47
Создана #814


Пользователь
**

Группа: Забанены
Сообщений: 16
Зарегистрирован: 26-April 15
Пользователь №: 2,333,159


Пол: мужской

Репутация: 3 кг
-----X----

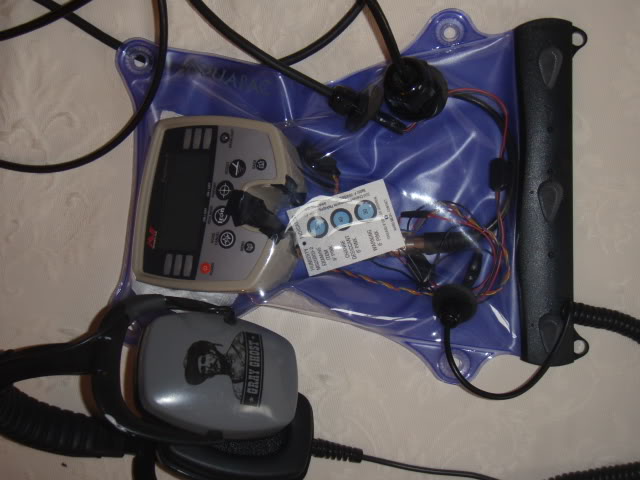

oceanhunter ,
Добрый день. Какие минусы у Вашего варианта с гермопакетом . Идея интересная под воду не планирую максимум по шейку .

Сообщение отредактировано _ЮРИЧ_: Jun 17 2015, 08:50

Вложенные эскизы изображений
Присоединенное изображение
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

oceanhunter
post Jun 17 2015, 09:44
Создана #815


веселый роджер
******

Группа: Модераторы
Сообщений: 10,116
Зарегистрирован: 19-January 08
Из: Мировой Океан
Пользователь №: 3,401
Почётный посетитель

Пол: мужской

Репутация: 430 кг
-----XXXXX


QUOTE(_ЮРИЧ_ @ Jun 17 2015, 09:47)
oceanhunter ,
      Добрый день. Какие минусы у  Вашего варианта с гермопакетом  . Идея интересная под воду не планирую максимум по шейку .

Минус только один: под воду не сунешься. Он обычно болтался на поверхности. Зато "дешево, надежно и практЫчно" (с). smile.gif


--------------------
"Take What You Can, Give Nothing Back." (c)
пираты карибского моря
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

_ЮРИЧ_
post Jun 17 2015, 09:59
Создана #816


Пользователь
**

Группа: Забанены
Сообщений: 16
Зарегистрирован: 26-April 15
Пользователь №: 2,333,159


Пол: мужской

Репутация: 3 кг
-----X----


QUOTE(oceanhunter @ Jun 17 2015, 09:44)
Минус только один: под воду не сунешься. Он обычно болтался на поверхности. Зато "дешево, надежно и практЫчно" (с).  smile.gif

А как часто такой пакет можно открывать закрывать без вреда для него, может подскажите какой фирмы качественнее.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

_ЮРИЧ_
post Jun 17 2015, 10:16
Создана #817


Пользователь
**

Группа: Забанены
Сообщений: 16
Зарегистрирован: 26-April 15
Пользователь №: 2,333,159


Пол: мужской

Репутация: 3 кг
-----X----

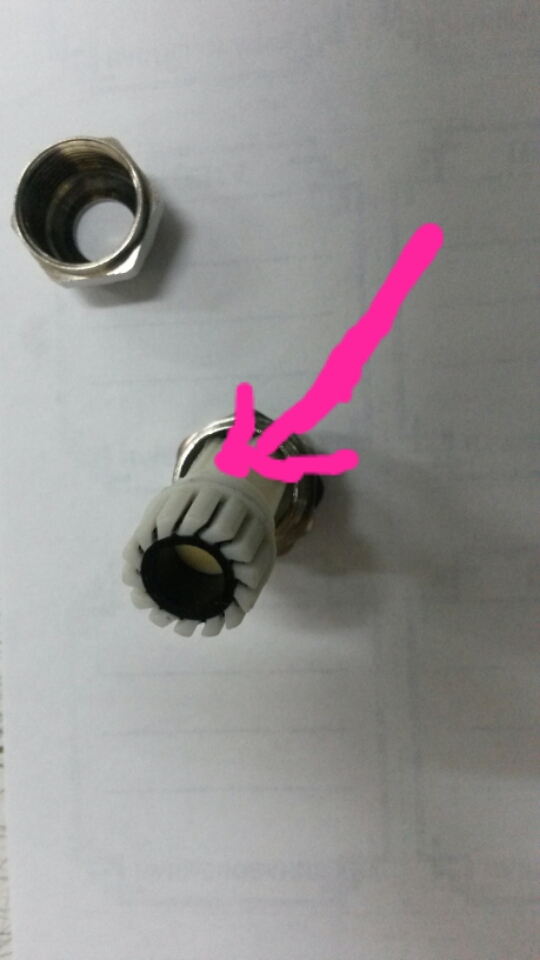

Какой уплотнитель лучше использовать есть металл и пластик ?
На счет металлического не понятно провод он уплотнит понятно ,а вот между вставкой и корпусом не будет протечки ,в пластиковом вроде правельней сделано сплошной корпус

Вложенные эскизы изображений
Присоединенное изображение
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

_ЮРИЧ_
post Jun 17 2015, 10:20
Создана #818


Пользователь
**

Группа: Забанены
Сообщений: 16
Зарегистрирован: 26-April 15
Пользователь №: 2,333,159


Пол: мужской

Репутация: 3 кг
-----X----

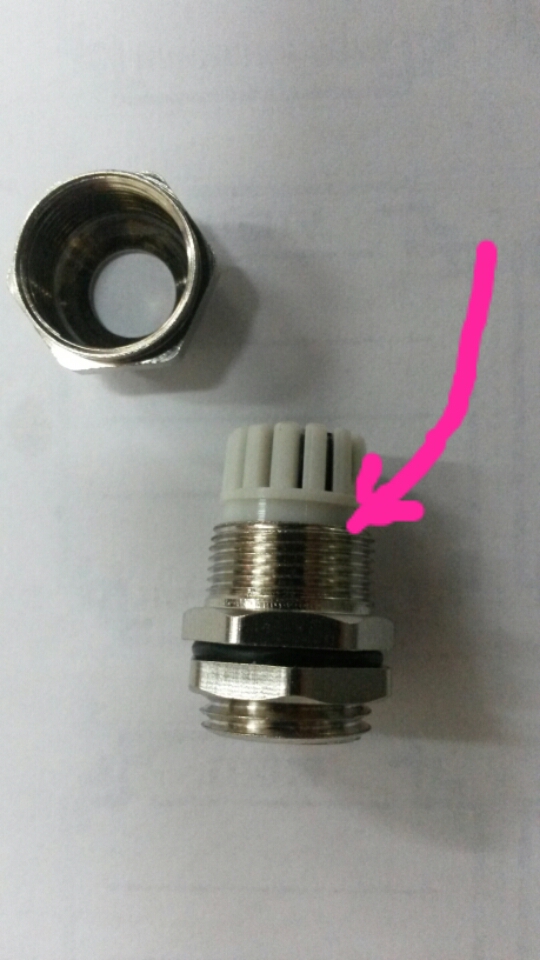

Вот в этом месте smile.gif

Вложенные эскизы изображений
Присоединенное изображение
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

_ЮРИЧ_
post Jun 17 2015, 12:33
Создана #819


Пользователь
**

Группа: Забанены
Сообщений: 16
Зарегистрирован: 26-April 15
Пользователь №: 2,333,159


Пол: мужской

Репутация: 3 кг
-----X----


QUOTE(oceanhunter @ Jan 19 2014, 18:10)
Предлагаю в этой теме выставлять фоты и обсуждать всякие разные модификации МД. Тема будет закреплена..
Ну начну со своих 100 летней давности фоток чтобы раскрутить тему. smile.gif
user posted image
user posted image
user posted image
user posted image
user posted image
user posted image
user posted image

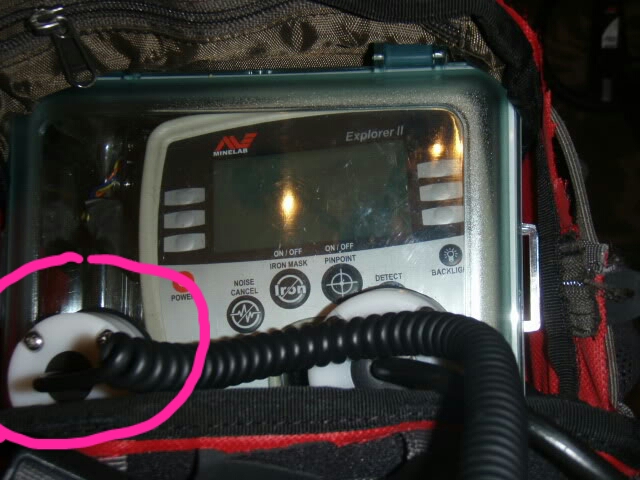

модификация експлора2 для подводного поиска..

Можно поподробнее о таком сальнике ,он самодельный или можно купить гдето ? Я так понял с ними штекера можно не отрезать и перепаивать ?

Вложенные эскизы изображений
Присоединенное изображение
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

DIM
post Jun 17 2015, 13:57
Создана #820


Профи
******

Группа: VIP
Сообщений: 4,676
Зарегистрирован: 12-January 08
Из: регион 74
Пользователь №: 3,312


Пол: мужской
Номер карты: 4279***********0541

Репутация: 928 кг
-----XXXXX


Набираешь в Яндексе "Кабельный ввод PG-11" и выбираешь..
Также можно 11 заменить на иные цифры и снова выбрать...


--------------------
В ночное время аккаунт находится под охраной администрации.Просьба не беспокоить.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post
