Модификация МД для подводного поиска

[evzh]

Сегодня шутки за 300.

Товарищ один прислал мне видео модификации прибора для погружения под воду. Свое мнение озвучивать не буду, ибо оно будет, скорее всего, равнозначно мнениям на форуме, т.е. затея провальная.

Блок внутри залит силиконовым герметиком, платы и дисплей проложены влагопоглотителем и завернуты в пленку. Герметик внутри может не высохнуть, но это не суть. Блок наберет конденсат, который не выйдет из него.

Остается один вопрос - как произвести герметизацию батарейного отсека? В общем, выслушаю мнения, ибо стало и правда интересно, вдруг я заблуждаюсь.

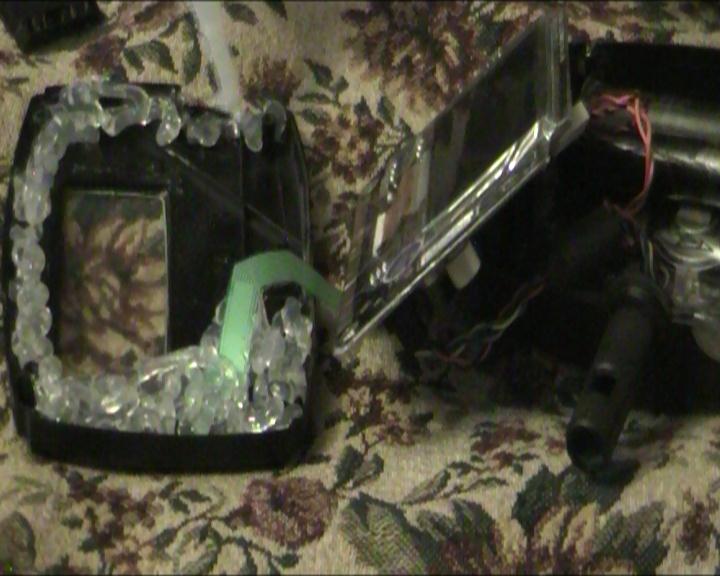

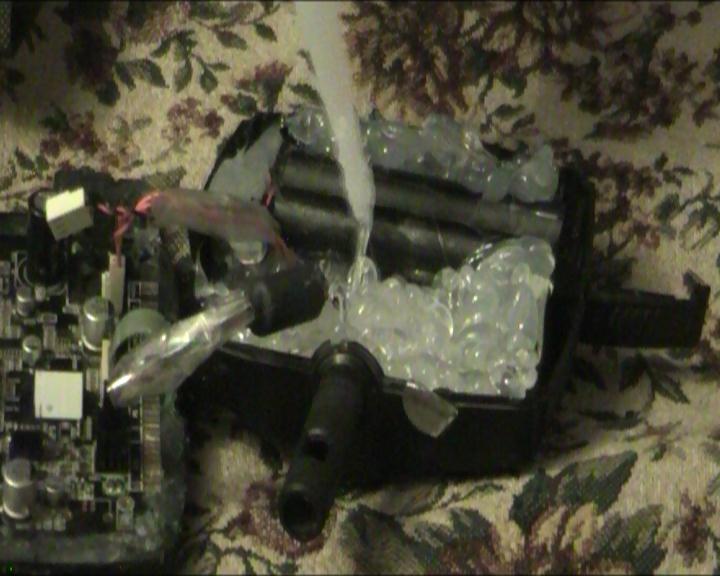

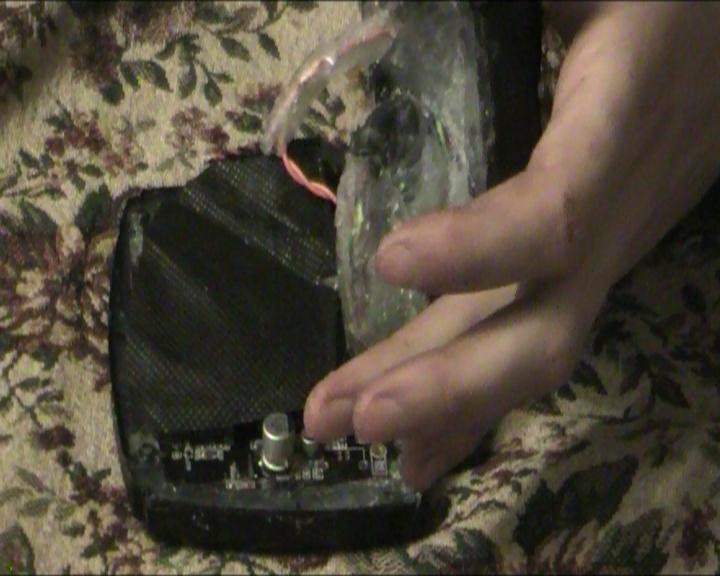

Собственно, скриншоты с видео, для понимания сути эксперимента :

[vitek.f]

залей герметиком и выведи провода в отдельный гермобокс я так асю герметил полет нормальный был это про батарейки

Сообщение отредактировано vitek.f: Mar 18 2015, 20:53

[oceanhunter]

Сегодня шутки за 300.

Товарищ один прислал мне видео модификации прибора для погружения под воду. Свое мнение озвучивать не буду, ибо оно будет, скорее всего, равнозначно мнениям на форуме, т.е. затея провальная.

Блок внутри залит силиконовым герметиком, платы и дисплей проложены влагопоглотителем и завернуты в пленку. Герметик внутри может не высохнуть, но это не суть. Блок наберет конденсат, который не выйдет из него.

Остается один вопрос - как произвести герметизацию батарейного отсека? В общем, выслушаю мнения, ибо стало и правда интересно, вдруг я заблуждаюсь.

Собственно, скриншоты с видео, для понимания сути эксперимента :

Это мы tak начинали в 07-08 году.. а щас вон какие профи появились, майнлэбам учиться у них надо.

[evzh]

залей герметиком и выведи провода в отдельный гермобокс я так асю герметил полет нормальный был это про батарейки

Спасибо. Я так и рассматривал. Батарейки - самая легкая часть. Неизвестно, что будет с остальным, а то накопается, не успев найти первый сигнал

[Grommers]

Так нельзя!
1. В силиконе уксус, значит окислы на плате и контактах
2. Прибор уже не разобрать, будете пытаться отодрать силикон - выдерете половину деталей
3. Через тонкую стенку на окне экрана вылезает конденсат, а далее экрану хана и смотри пункт 2.
4. Некоторые плёночные клавиатуры приборов имеют микро поры... На глубине всего в один метр пресной води давление составляет около 100 грам на см.кв. Можно просто убить первым погружением в воду, а далее опять смотри пункт 2

Если заливать то парафином, его чуть что можно нагреть феном для волос и слить. На окно корпуса обязательно наклеить оргстекло миллиметра на 4 - 5.
Питание внешнее в трубку как в постах выше.

И главное правило (хоть и грубо) - если стенка тоньше 3 мм - вылезает конденсат (точка росы)

П.С. Читайте подпись :-)

Сообщение отредактировано GROMMERS: Mar 18 2015, 22:27

[evzh]

Так нельзя!
1. В силиконе уксус, значит окислы на плате и контактах
2. Прибор уже не разобрать, будете пытаться отодрать силикон - выдерете половину деталей
3. Через тонкую стенку на окне экрана вылезает конденсат, а далее экрану хана и смотри пункт 2.
4. Некоторые плёночные клавиатуры приборов имеют мико поры... На глубине всего в один метр пресной води давление составляет около 100 грам на см.кв. Можно просто убить первым погружением в воду, а далее опять смотри пункт 2

Если заливать то парафином, его чуть что можно нагреть феном для волос и слить. На окно корпуса обязательно наклеить оргстекло миллиметра на 4 - 5.
Питание внешнее в трубку как в постах выше.

И главное правило (хоть и грубо) - если стенка тоньше 3 мм - вылезает конденсат (точка росы)

П.С. Читайте подпись :-)

Спасибо за подробную информацию. Порадую рукодельника, так порадую. На экран уже вылез, правда не конденсат, а герметик. Так что половина нечитаема. Но прибор работает. Пока

[KUZNEC]

Парафин также имеет кислотность, со временем своё чёрное дело сделает.
Бескислотен микрокристаллический воск Cosmoloid H 80, им и заливать.

[OZOn]

ИМХО....Терка не тот прибор который нужно "колхозить" для поиска под водой,но если "загорелось" проще удленнить кабель,поставить моно катушку,прибор закрепить на голове(на вди там нечего смотреть-всеравно копать все цветные сигналы), само собой работать в наушниках и зделать минимальную брызгозащитную герметизацию,а этому прибору однозначно кирдык-если не вовремя первого погружения то конденсат зделает свою дело....

[evzh]

ИМХО....Терка не тот прибор который нужно "колхозить" для поиска под водой,но если "загорелось" проще удленнить кабель,поставить моно катушку,прибор закрепить на голове(на вди там нечего смотреть-всеравно копать все цветные сигналы), само собой работать в наушниках и зделать  минимальную брызгозащитную герметизацию,а этому прибору однозначно кирдык-если не вовремя первого погружения то конденсат зделает свою дело....

Он купил уже два разъема для удлинения. Хотел проводом так и удлинить. Катушка моно. Только блок не на голову, а на пенопластовый плот, и с катушкой нырять Я от этой идеи отговорил, на свою голову.

[OZOn]

Он купил уже два разъема для удлинения. Хотел проводом так и удлинить. Катушка моно. Только блок не на голову, а на пенопластовый плот, и с катушкой нырять Я от этой идеи отговорил, на свою голову.

.....Нырять? Если нырять то однозначно нужен подводный бокс и соответвенно наушники,проще было купить фишер цз 20-21 или тесоро акулу ....

[evzh]

.....Нырять? Если нырять то однозначно нужен подводный бокс и соответвенно наушники,проще было купить фишер цз 20-21 или тесоро акулу ....

Да. Как он собрался нырять с катушкой, оставив блок (на пенопластовом плоту! ) на поверхности воды - для меня лично большая загадка. Показал я ему видео от Порываева на свою голову.

[OZOn]

Да. Как он собрался нырять с катушкой, оставив блок (на пенопластовом плоту! ) на поверхности воды - для меня лично большая загадка. Показал я ему видео от Порываева на свою голову.

Видео от Порываева-это серьезный аргумент ....

[JRoman]

Заливать весь блок силиконом - это совсем не нужное занятие.
Плату покройте несколькими слоями лака, это позволит не переживать что вода ее испортит.. При необходимости можно смыть растворителем. По-началу швы также проклеивал силиконом, при демонтаже это огромная проблема, перешел на термоклей, чуть подогрел феном и можно вскрывать, главное выставить нужную температуру, чтоб пластик не поплавить, ну и не торопиться!
На себе знаю что проклеив швы аквариумным силиконом, демонтаж блока не остается без последствий, в вашем случае очень хочу глянуть как вы его вскроете!
По поводу уксуса в силиконе. Делал кучу всяких тестов на влияние этой кислоты. Ни какого влияния она не оказывает, ни один контакт не окислился, проводимость никакая даже в жидком свежем состоянии.

Сообщение отредактировано JRoman: Mar 19 2015, 05:51

[vitek.f]

хм а как он ныряя с катушкой звуки собрался слушать?

[Grommers]

Представил картину когда какой нибуть полоумный скутерист начнёт нарезать круги вокруг такого интересного буйка, который ещё и пиликает Это был бы хит ютьюба под названием "Минелаб в стрёмном корыте":cheesy:

Сообщение отредактировано GROMMERS: Mar 19 2015, 08:58

[evzh]

Да я тоже его застебал. Сегодня он с грустным лицом пытается выковыривать из блока герметик.

[JRoman]

Да я тоже его застебал. Сегодня он с грустным лицом пытается выковыривать из блока герметик.

Помню давно пытался подобрать растворитель для силикона, дохлый номер, всевозможные жидкости перепробывал с pH от - до + дохлый номер, только кусками выковыривать!

[Fishxant]

По поводу уксуса в силиконе. Делал кучу всяких тестов на влияние этой кислоты. Ни какого влияния она не оказывает, ни один контакт не окислился, проводимость никакая даже в жидком свежем состоянии.

Силикон бывает разного состава с содержанием уксусного отвердителя (кислотный) и другие составы,в том,что есть уксус-при контакте или испарении на медь появляется ускоренное окисление, если в закрытом пространстве используется,в проветриваемом возможно реакция на окисление будет малозаметной.

Сообщение отредактировано Fishxant: Mar 21 2015, 22:51

[evzh]

Воняет уксусом сильно. Мне на Ф75 немного катушку пришлось им пролить в месте "лючка", для спокойствия.
Суть в том, что через два дня я увидел его блок - силикон, выползший на экран, не затвердел. Растекался как желе при нажатии.

[Grommers]
