Модификация МД для подводного поиска

[pjrough]

Грей Хост именно подводники...
Попросил нашего модератора полазить на англоязычных форумах,но он отморозился,сославшись на занятость...Его право..

Так сами почитайте, там помню на файнд моле тема была по переделке наушников для экскалибура. Автор переделки нашел поставщика динамиков на 250 ом и улучшил конструкцию наушника. Был в восторге от результата.

А с другой стороны если эта модель Grayghost заявлена как подводная, то нечего и гадать.

[flagman]

Грей Хост именно подводники...
Попросил нашего модератора полазить на англоязычных форумах,но он отморозился,сославшись на занятость...Его право..

Меня б подобное попросили, я б тоже "отморозился"... Задача поставлена слишком неконкретно: "полазий по англоязычным форумам, поищи".... Тебе надо - ты и лазай... А то ж тебе попереводить переводчиком самостоятельно в лом, а ему где-то лазить и что-то искать должно быть не в лом..... Каков запрос - таков и ответ.... Тут взрослые дяди, а не мальчики на побегушках....
ЗЫ: когда мне нужно было кой-чего по приборной части, я от того же самого модератора попросил ссылочки на самые толковые и ходовые мд-шные амерские форумы, получил их, а лазил искал уже самостоятельно.

Сообщение отредактировано flagman: Mar 3 2015, 19:09

[DIM]

  Меня б подобное попросили, я б тоже "отморозился"... Задача поставлена слишком неконкретно: "полазий по англоязычным форумам, поищи".... Тебе надо - ты и лазай... А то ж тебе попереводить переводчиком самостоятельно в лом, а ему где-то лазить и что-то искать должно быть не в лом..... Каков запрос - таков и ответ.... Тут взрослые дяди, а не мальчики на побегушках....

В личку конкретно были заданы два вопроса...Это здесь уже на форуме размыто....О причинах умолчу..

[oceanhunter]

Грей Хост именно подводники...
Попросил нашего модератора полазить на англоязычных форумах,но он отморозился,сославшись на занятость...Его право..

Что значит отморозился? Выбирай слава, когда общаешься с форумчанами на публичном форуме. Ты мне задал вопрос (наушники тихо работают) я тебе ответил (высказал свое мнение) а "шарить" по форумам по твоей просьбе не буду. Ещё есть вопросы?

[DIM]

У нас в России это нормальное слово,а форум русскоязычный..Если у вас в Пиндосии имеет какой-то контекст,то извиняйте...

[Dimius0]

Т.е. Звук воспроизводит в итоге капсула от монеты?

ну да )))

[Grommers]

Если мозги телевизором не поплавило, можно и сомому информацию найти.

Сообщение отредактировано GROMMERS: Mar 3 2015, 21:12

[Grommers]

У нас в России это нормальное слово,а форум русскоязычный..Если у вас в Пиндосии имеет какой-то контекст,то извиняйте...

Вам же все уже сказали. 250 Ом это по вашему что? В обычных наушниках 4 - 16 Ом. Разницу улавливаете? Какой должен быть усилитель на такое сопротивление, что такое параллельное и последовательное включение того самого сопротивления и сколько нужно проводов для разных вариантов? Читайте физику и не морочте голову...

Сообщение отредактировано GROMMERS: Mar 3 2015, 21:23

[oceanhunter]

У нас в России это нормальное слово,а форум русскоязычный..Если у вас в Пиндосии имеет какой-то контекст,то извиняйте...

Слова отморозился, отморозок в России обычные слова но в определеном контексте эти слова имеют двойной смысл и характеризуют отношение к собеседнику. Тебе как носителю русского языка и живущему в России это наверняка известно. Тогда "Как прикажешь тебя понимать Саид" (с).

[pjrough]

Зафигарил штангу. Прямую. Стекловолокно и акрил. Модульная - нет ненависных дырок, все настраивается до миллиметра. Для настройки вода/посуху а также под разный рост просто разжимаются клещи и двигается ручка + подлокотник.

Сам прибор будет идти под локоть - для баланса. Но можно его также поместить на привычное место.








subir fotos gratis

[pjrough]

не лучшее время для фото. ...
Фот fm трансмиттер, который пойдет внутрь прибора.
Питание через стабилизатор 12в - 5в выдранный из другого трансмиттера.
Потребление стаба в режиме простоя - 3mA или другими словами встроенного аккума хватит на 12 дней (только для стаба). Чтоб защитить аккумулятор и не парить мозг при длительном простое буду размыкать цепь питания при помощи геркона и магнитика, вот они на последнем фото.










imagenes gratis

[Grommers]

pjrough, не уверен но трансмитер может вызывать помехи в работе прибора, так как его плата будет впритык к основной плате прибора. Советую для пущей уверенности обернуть плату трансмитера грубой фольгой, подпаять к ней провод и посадить его на минус питания.

Сообщение отредактировано GROMMERS: Mar 3 2015, 22:01

[pjrough]

ok! Спасибо. Еще время есть все это сделать, учту.

[Grommers]

И ещё, ВКЛ/ОТКЛ питания герконом не лучшая идея, может залипнуть контакт...

[Grommers]

Я бы попробовал сделать все таки внешнее питание, поместил бы туда аккумуляторы и плату трансмитера. Всё это дело подключал бы к блоку прибора через 4-х контактный гермо разъем (два контакта на питание/зарядку, два на разъем наушников для трансмитера), плюс резервный разъем для проводных наушников с глушкой... мало ли

Сообщение отредактировано GROMMERS: Mar 3 2015, 22:29

[flagman]

У нас в России это нормальное слово,а форум русскоязычный..Если у вас в Пиндосии имеет какой-то контекст,то извиняйте...

А у нас в новой России это - хамовито-пренебрежительное слово.... Вежливость и патриотизм не должны быть взаимоисключающими вещами......

[pjrough]

И ещё, ВКЛ/ОТКЛ питания герконом не лучшая идея, может залипнуть контакт...

наверное от качества геркона зависит? У меня просто с ними первый опыт использования.
Туда можно и перемычку с виде скобы можно ставить, но не изящно блин.

Я бы попробовал сделать все таки внешнее питание, поместил бы туда аккумуляторы и плату трансмитера. Всё это дело подключал бы к блоку прибора через 4-х контактный гермо разъем (два контакта на питание/зарядку, два на разъем наушников для трансмитера), плюс резервный разъем для проводных наушников с глушкой... мало ли

Внешнее питание уже ведь работает в первой версии, охота теперь все в одном, чтоб меньше кабелей. чуть что внешнее питание ставится за одну минуту - все готово.
Трансмиттер с батарейкой в одном корпусе - запасной вариант. Спасибо за идею.

[flagman]

И ещё, ВКЛ/ОТКЛ питания герконом не лучшая идея, может залипнуть контакт...

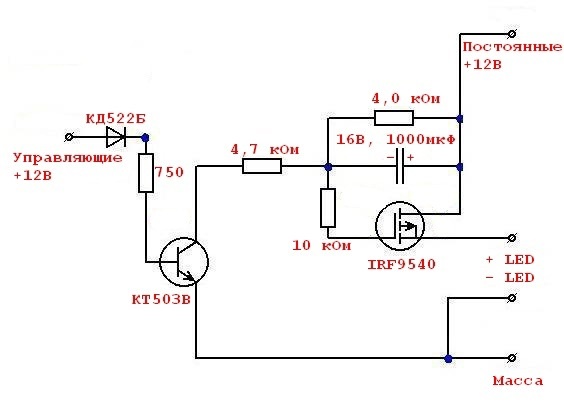

После того, как я открыл для себя схему на двух транзисторах, крайний из которых - это мощный полевик типа IRF9540 - все механические выключатели перестали для меня существовать, микроскопический геркон подает микроток на входной транз, ключ срабатывает и подается мощное питание на всю схему, без искр, брызг и бешенных скачков тока. И конечно схемка эта сама себя потом же и запитывает по входу. А разорвал это питание герконом на разрыв, и все, напряжение снято. Токи через эти герконы настолько мизерные, что они никогда не залипнут. А в выключенном состоянии я даже не смог на нижнем пределе мультиметра увидеть сколько же долей от одного микроампера потребляет такой ключ в дежурном режиме! Более, того, оборудовав эту же схему качественной емкостью, и уже двумя герконами - получился подводный бесконтактный регулятор порога (трэш). Какой надо уровень, такой схема и запомнит и держит час-два. Магнитным ключем легко порог как плавно нарастить, так плавно и убавить. Скажем нет переменникам, отверстиям, сальникам, осям!

Сообщение отредактировано flagman: Mar 3 2015, 23:11

Вложенные эскизы изображений

[pjrough]

2 flagman
Перевариваю идею. А у вас есть картинка или название схемы, чтоб почитать. Причем интересно не столько эта что вкл/выкл (хотя тоже) а вот та, что заменит переменник (друг делает подводный fisher 5d).

2 Grommers, немного проясняется про залипание геркона. У меня вкл/выкл будет стандартной кнопкой, а вот после этого (без тока потребления) герконом отключать + батареи буду.

о, вижу схему!

Сообщение отредактировано pjrough: Mar 3 2015, 23:20

[flagman]

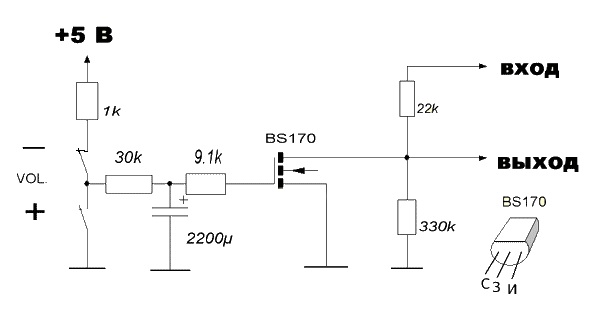

Схема регулятора называется в инете как "регулятор громкости УНЧ на полевом транзисторе". Вместо УНЧ вполне подойдет МД . Питание можно и повыше чем 5 вольт задать, единственно, нужно поиграться с парой резисторов на выходе схемки, чтоб пределы регулировки понравились. Я применил эту схему в Серфмастере-ПИ, только полевик поменял на 250-й (обратный по проводимости) и плюс с минусом на кондере и питание поменял местами. Неплохо работает. У меня роль регулятора порога теперь выполняет магнит в красивом колпачке на красивой планке, корая обычно находится в среднем положении, а тронешь ее от среднего положения вправо-влево порог и меняется куда захочешь, удобно. Регулятор напоминает немного радистский ключ, только двигается не вверх-вниз, а вправо-влево....
