Есть у рекламщиков .лазерная резка чего либо. Станок, типа заместо фрезера,лазер.

Сообщение отредактировано Kostttjan: Feb 22 2015, 18:54

[flagman]

Cвязи через соленую воду не будет - 100%, уже на всякий случай проверил.

Трансмиттер нуженdlya надводного поиска, подключать думаю его вместо встроенного динамика прибора.
Для  подводы - наушники.

Для желающих иметь беспроводные наушники под морской водой, напомню идею старую как мир . Почему не работает укв радиосвязь в морской воде? Да потому что мегагерцы жутко затухают в проводящей среде. Поэтому нужно опуститься до .... звуковых частот, до тех частот, которые не затухают...до явлений магнетизьма . Берем отрезок феррита длинной 10....15см, наматываем на нем несколько сотен витков тонким медным проводом, хорошо будет если итоговое количество витков даст вам сопротивление равное сопротивлению динамика в металлоискателе. Отключаем динамик, вместо него подсоединяете намотанную магнитную антенну. Ориентируете ее так, чтоб стержень смотрел в сторону ваших наушников. Все, передатчик готов. Теперь о приемнике. Мотаете точно такую же антенну на феррите той же марки. Подключаете ее на вход маломощного усилителя низкой частоты ( продаются в виде наборов или отдельных микросхем). Запитываете УНЧ от батарейки либо АКБ, выход его коммутируете на подводные наушники. И все. Примерно 2....3 метра беспроводной электро-магнитной связи у вас будет в воде любой солености.

[pjrough]

Flagman,

спасибо за идею, нужно будет пробовать, еще этот феррит mozhno сразу прямо в стекловолоконной штанге ставить. А приемник можно покороче чем 10 см сделать?
Нужно теории почитать....

[flagman]

Феррит можно и покороче в приемнике, но лучше потолще тогда.... и в передатчике думаю можно уложить антенну передающую плашмя, а не направляя на лицо. Блок все равно на расстоянии вытянутой руки находится, энергии должно хватить.... Направлять на лицо (на принимающие наушники) - чревато, так как диаграмма направленности антенны распространяется в обе стороны. То есть если направлять на лицо, то обратная сторона будет направлена как раз на катушку, а это не очень здорово, могут возникнуть всякие непредвиденные помехи. Поэтому лучше передающую поставить в блоке плашмя (перпендикулярно штанге). Ну и по возможности прикрутить громкость звука в приборе до минимально необходимой, лучше в приемнике слегка усиление увеличить.... Приемную антенну (тот самый кусочек феррита с обмоткой) вместе с проводками к ней лучше заэкранировать, лучше графитом..... Ну и последнее, чтоб зря не корячиться, можно для начала поэкспериментировать с передающим ферритом, если он включается и при озвучке целей схема не выдает самовозбуд (фиг знает какие наводки могут возникнуть), то идти дальше, а если начнет завывать или издавать другие посторонние звуки, то увы, метод не подойдет.

[забулдыг]

Вот тут схемы можно глянуть. http://www.sdelaysam-svoimirukami.ru/305-m...ehkzamenov.html

[ham]

Подкупает идея отпаять таки черный минелабовский коннектор ...

Честно говоря, удивлен, что ты до сих пор от него не избавился

[pjrough]

Все, уже его нет. Просто подкупало иметь возможность разобрать конструкцию и двинуть в оригинальном исполнении уже через 10 минут.

один прибор так и оставлю с этим коннектором для сравнения.

Впаял и появилось много места, буду ставить трансмиттер, и геркон в цепь питания для аварийного отключения.

[Grommers]

Для желающих иметь беспроводные наушники под морской водой, напомню идею старую как мир  . Почему не работает укв радиосвязь в морской воде? Да потому что мегагерцы жутко затухают в проводящей среде. Поэтому нужно опуститься до .... звуковых  частот, до тех частот, которые не затухают...до явлений магнетизьма .  Берем отрезок феррита длинной 10....15см, наматываем на нем несколько сотен витков тонким медным проводом, хорошо будет если итоговое количество витков даст вам сопротивление равное сопротивлению динамика в  металлоискателе.  Отключаем динамик, вместо него подсоединяете намотанную магнитную антенну. Ориентируете ее так, чтоб стержень смотрел в сторону ваших наушников. Все, передатчик готов. Теперь о приемнике. Мотаете точно такую же антенну на феррите той же марки. Подключаете ее на вход маломощного усилителя низкой частоты ( продаются в виде наборов или отдельных микросхем). Запитываете УНЧ от батарейки либо АКБ, выход его коммутируете на подводные наушники. И все. Примерно 2....3 метра беспроводной электро-магнитной  связи у вас будет в воде любой солености.

:-) По такому же принципу можно почитать Тэслу и пойти ещё дальше - сделать безконтактную зарядку... Приемную обмотку трансформатора с зарядкой поместить внутрь блока а передающую включать в сеть и прикладывать в нужном месте...
Вариантов есть куча, было бы желание :-)

Сообщение отредактировано GROMMERS: Feb 24 2015, 22:22

[arvest]

Такие шикарные боксы , все думаю зачем придумывались подводные металлоискатели . А приятно посмотреть ,и очень даже эстетично не убого ,остается вопрос в плавучести может рыбу-кирпич привязать ?..однако ..

Сообщение отредактировано arvest: Feb 24 2015, 23:39

[DIM]

Кто знает,в чём подвох:

На рис.3 пробка на Эскалибур для съёмных подводных ушей..Так в оригинале три проводка от ушей,а на пробке два..Отрезается экран. Причём именно отрезается на видео, на ютубе , про установку этой пробки...
Пробки делает дедушка в США,тот самый,который тюнингом Эскалибуров занимается..

Сообщение отредактировано DIM: Mar 2 2015, 16:55

[SandMan]

Кто знает,в чём подвох:

На рис.3 пробка на Эскалибур для съёмных подводных ушей..Так в оригинале три проводка от ушей,а на пробке два..Отрезается экран. Причём именно отрезается на видео, на ютубе , про установку этой пробки...
Пробки делает дедушка в США,тот самый,который тюнингом Эскалибуров занимается..

Стоят у меня такие-же уши от того-же мастера,только без разъёма,а сразу залит в пробку. Так вот,снял родную пробку с залитыми детальками,а там торчат всего два(!)проводка,третьего и не было(внимание сразу на это обратил).

[pjrough]

предположу, что в наушниках gray ghost не пьезо стоит а простые динамики.
И в таком случае эти динамики подключены последовательно а не параллельно как пьезо. Цель - согласовать по сопротивлению. при последовательном подключении ушей, 3-й провод не нужен.

Сопротивление пьезо 250 ом если че.

Сообщение отредактировано pjrough: Mar 2 2015, 22:57

[Dimius0]

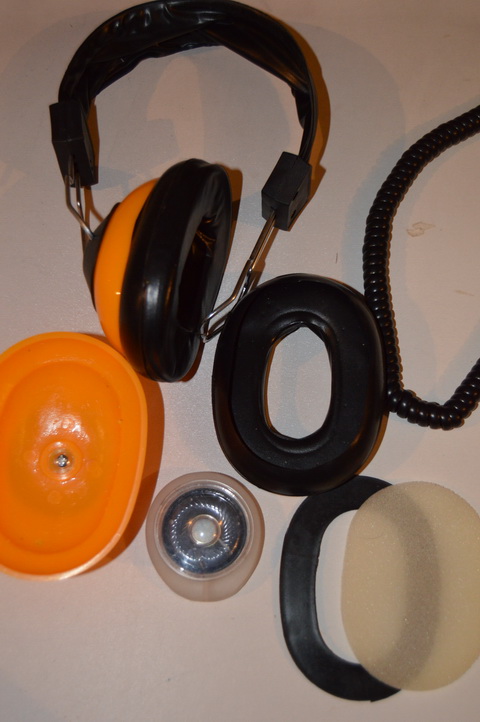

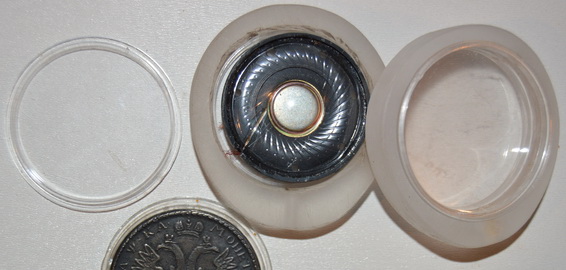

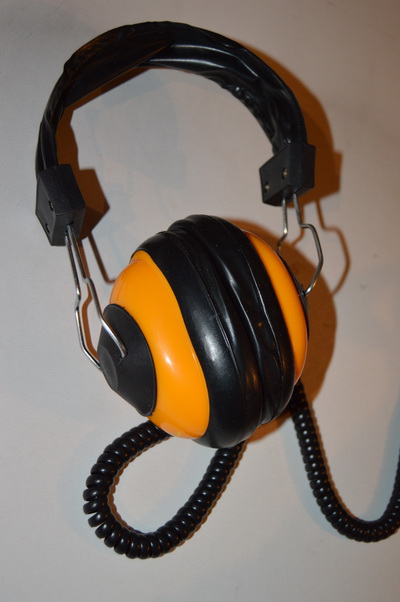

Мои подводные "КОСЫ" для XP GMP за 120 руб.
ухи- из магазина "всё для стройки"- 120 руб. )
гермокапсула - оргстекло 10мм (расколотый баскетбольный щит) + капсула для монет
динамики - 40мм с неодимовым магнитом из сломанных китайских наушников
провод от старого телефона 4м.
дихлорэтан + авто герметик )))


Вложенные эскизы изображений

[GoTH]

В личку отписал.

Извините что вмешиваюсь, но мне тоже в личку, если это по альтернативе

[JRoman]

Мои  подводные "КОСЫ" для XP GMP за 120 руб.
ухи- из магазина "всё для стройки"- 120 руб. )
гермокапсула - оргстекло 10мм (расколотый баскетбольный щит) + капсула для монет
динамики - 40мм с неодимовым магнитом из сломанных китайских наушников
провод от старого телефона 4м.
дихлорэтан + авто герметик )))

Добрый день!
Скажите плиз в ваших наушниках вода косается мембраны динамика?

[Dimius0]

сам динамик сухой. вода касается мембраны гермокапсулы для динамика. расстояние между диффузором динамика и мембраной капсулы около 1 мм.

[SandMan]

сам динамик сухой. вода касается мембраны гермокапсулы для динамика. расстояние между диффузором динамика и мембраной капсулы около 1 мм.

Проверку прошли под водой на звучание?

[DIM]

предположу, что в наушниках gray ghost не пьезо стоит а простые динамики.
И в таком случае эти динамики подключены последовательно а не параллельно как пьезо. Цель - согласовать по сопротивлению. при последовательном подключении ушей, 3-й провод не нужен.

Сопротивление пьезо 250 ом если че.

Грей Хост именно подводники...
Попросил нашего модератора полазить на англоязычных форумах,но он отморозился,сославшись на занятость...Его право..

[Dimius0]

Проверку прошли под водой на звучание?

пока нет ... но по воздуху так же громко как и ухи с "Меча ll"

[JRoman]

сам динамик сухой. вода касается мембраны гермокапсулы для динамика. расстояние между диффузором динамика и мембраной капсулы около 1 мм.

Т.е. Звук воспроизводит в итоге капсула от монеты?
