Ты такой категоричный, что отпадает желание тебе что- то советовать   . Не можешь сделать болванку - точную копию твоей "невиданной" катушки на Деус - так и скажи....  Делается например из дсп  болванка, по контурам катушки, потом внешними нашлепками (например из текстолита нужной толщины) вытачиваются- копируются все выпирающие выипоны присутствующие на оригинальном датчике и нормальным образом вакумной формовкой делается из пластика накладная верхняя крышка , дальше крышки верхняя и нижняя либо стягиваются меж собой либо приклеиваются герметом к датчику по его периметру..... Это нормально делается и нормально работает, и катушка не портится заливкой неизвестно откуда взятых "жидких пластиков" . Хочешь на берегу работать - скинул обтекатели и иди с легкой катушкой, а не таскай пожизненно залитую....  Но фотке катушка на гмп, были б сверху неровности, верхняя крышка бы их повторила без всякого наливания пластиков. Мля, советуешь проверенный метод, а тебя еще дурнем выставляют, не видал вишь катуху Деуса.....никнейм выбрал в точку  .

Вместо этих многобукв мог бы просто написать "не видел"
Всё что ты написал я давным давно знаю, просто у деуса настолько з$$6истая форма 9" катушки, что болванку для верхней крышки сделать действительно проблематично. Погляди на нее при случае чтоб понять.

Сообщение отредактировано oceanhunter: Feb 2 2015, 07:54

[Grommers]

Вместо этих многобукв мог бы просто написать "не видел"
Всё что ты написал я давным давно знаю, просто у деуса настолько з$$6истая форма 9" катушки, что болванку для верхней крышки сделать действительно проблематично. Погляди на нее при случае чтоб понять.

Ну так отнеси её "специально обученым людям" на производство, пусть они тебе вакуумным методом выдавят верхнюю крышку, где надо дырки вырежь... делов то... Далее болтики пластмасовые... Вобщем Володя дело говорит.

Сообщение отредактировано GROMMERS: Feb 2 2015, 09:07

[ham]

Ну так отнеси её "специально обученым людям" на производство, пусть они тебе вакуумным методом выдавят верхнюю крышку, где надо дырки вырежь... делов то... Далее болтики пластмасовые... Вобщем Володя дело говорит.

Мда, еще один категоричный знаток, который катушки в глаза не видел...

[flagman]

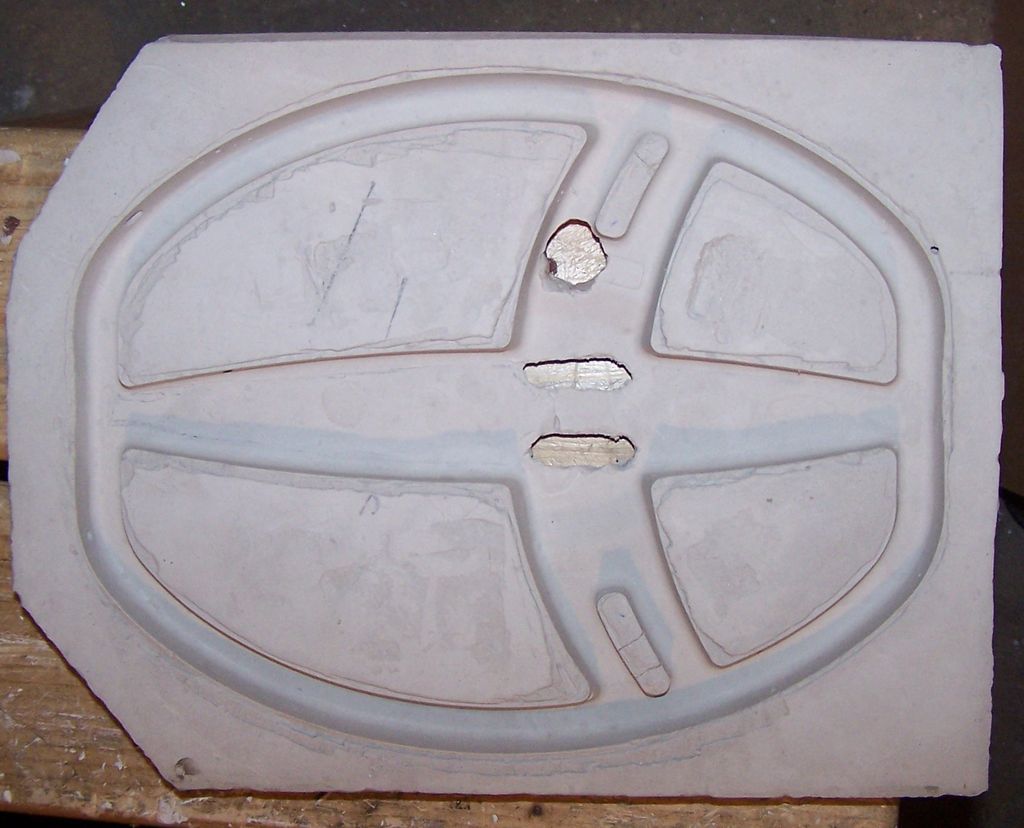

Уже и Андрюху зацепил.. . Парирую тогда за обоих . Если ты никогда не занимался ЛИЧНО вакумной формовкой, тоже так и скажи "не занимался". Любые неровности в верхней части твоей супер сложной катушки на Деус можно без проблем воспроизвести, просто нужно уметь! Нужно знать, что если ты что-то хочешь красиво выделить на гладком фоне, то эта деталь на болванке должна быть обсверлена по периметру маленькими сквозными отверстиями, тогда вакумом пластик обтянет болванку не коряво, а точно так как на копии твоей супер-пупер катушки , и нет там ни хера сложного. Верхняя крышка совершенно не подлежит износу, один раз постарался, сделал как надо и забыл об этой проблеме.....Может тебе просто лень....? Вот пример, пять накладных элементов разной высоты на верхней крышке....

Вложенные эскизы изображений

[ham]

Уже и Андрюху зацепил..  . Парирую тогда за обоих . Если ты никогда не занимался ЛИЧНО вакумной формовкой, тоже так и скажи "не занимался". Любые неровности в верхней части твоей супер сложной катушки на Деус можно без проблем воспроизвести, просто нужно уметь! Нужно знать, что если ты что-то хочешь красиво выделить на гладком фоне, то эта деталь на болванке должна быть обсверлена по периметру маленькими сквозными отверстиями, тогда вакумом пластик обтянет болванку не коряво, а точно так как на копии твоей супер-пупер катушки  , и нет там ни хера сложного. Верхняя крышка совершенно не подлежит износу, один раз постарался, сделал как надо и забыл об этой проблеме.....Может тебе просто лень....? Вот пример, пять накладных элементов разной высоты на верхней крышке....

Вакуумной формовкой занимался, ашь 18 лет назад. Может и не все, но нюансы знаю.
Объясни мне популярно, как незадорого сделать болванку точно по форме, при том, что катушку греть нельзя.

[Grommers]

Если коротко то как вриант на фото:
Подробности можно нагуглить... Только не забудь потаи под стяжные болты в форме засверлить...
П.С. Если покажется дорого, включаешь шкурный интерес и у "специально обученых людей" на производстве заказ делаешь сразу на штук пять экземпляров, один себе, остальный в ветку продаж , пляжники-деусоводы разметут Вот так вот

Сообщение отредактировано GROMMERS: Feb 2 2015, 14:16

Вложенные эскизы изображений

[Tdka]

Если коротко то как вриант на фото:
Подробности можно нагуглить... Только не забудь потаи под стяжные болты в форме засверлить...
П.С. Если покажется дорого, включаешь шкурный интерес и у "специально обученых людей" на производстве заказ делаешь сразу на штук пять экземпляров, один себе, остальный в ветку продаж  , пляжники-деусоводы разметут  Вот так вот

?...

Сообщение отредактировано Tdka: Feb 2 2015, 23:35

[flagman]

Вакуумной формовкой занимался, ашь 18 лет назад. Может и не все, но нюансы знаю.
Объясни мне популярно, как незадорого сделать болванку точно по форме, при том, что катушку греть нельзя.

Да просто, с помощью отрисовки на ламинированном ламинате контура будущей катушки, выпилил заготовку электролобзиком шлифуешь ее стараясь соблюсти подобие оригинала, когда есть плосская заготовка начинаешь наращивать на ней надстройку копируя оригинал, нормально обрабатывается стеклотекстолит, можно гетинакс, детальки клеятся цианопаном на зашкуренный ламинат дсп, при этом чуточку больше выпуклые детали можно сделать, меньше - очевидно что нет, крышка не сядет.... Как приклеишь на 1 ..2мм растоянии от каждой выпуклой детали сверлышком 1.5 мм делаешь по периметру сквозные отверстия через каждый 4...5 мм. Вот и все, намазал заготовку вазелином - и обтягивай погорячему..... А как еще? Без труда , линейки и штангенциркуля тут ни хрена не вытянешь.... Мне надо было б , я себе бы сделал.....

Сообщение отредактировано flagman: Feb 2 2015, 19:24

[саморук]

А если изготовить по внешнему диаметру катушки кольцо волнорез с острым углом?
Так то в одной плоскости катушка двигается по идее и она плоская, чему сопротивляться?
Завихрения в технологических отверстиях?)

[flagman]

Это мы проходили в 2008, можно делать, на терру 70 делал такое кольцо волнорез... Это работает, но только если катушка сплошная как шайба, окна дд датчика все испортят...

[ham]

Да просто, с помощью отрисовки на ламинированном ламинате контура будущей катушки, выпилил заготовку электролобзиком ...

Просто - это когда делаешь под свои задачи как ты, и не нужно повторять мудреные изгибы во всевозможных плоскостях. Я предлагал 20 долларов чтоб болванку сделали, никто не взялся.

[саморук]

Надо покумекать...

[flagman]

Просто - это когда делаешь под свои задачи как ты, и не нужно повторять мудреные изгибы во всевозможных плоскостях. Я предлагал 20 долларов чтоб болванку сделали, никто не взялся.

Ну ты меня насмешил ей богу! Еще б десятку баксов озвучил бы... Если б ты действительно занимался вакумной формовкой, то знал бы, что львиную часть денег за изготовление защиты, крышки фигуристой , и т.п. берут именно за изготовление шаблона (болванки) , именно поэтому первая защита на датчик стоит впятеро-вдесятеро дороже всех последующих. Отжать из пластика крышку - дело 15 минут, а изготовить толковый шаблон - можно и недельку кропотливо потрудиться.... Лично ты будешь неделю работать за 20 баксов??? Я - нет, любой уважающий себя мастеровой тоже не станет.... . Есть индивидумы, просили год назад изготовить целиком катушку за 500 гривен , цену обосновывали так: гермоввод,кабель, проволока, пластик, эпоксидка, графитовый порошок=250гривен, и по строительным меркам +столько же за работу, то есть еще 250..... Даже отвечать не стал на то письмо.... Хочешь чтоб было нормально и дешево - делай сам, хочешь чтоб было нормально и делать планируешь не сам - будет дорого.... А и рыбку съесть, и ...... таких "экономных" желающих сама жизнь отрезвляет.....


Посмотрел внимательно на катушку, напрашивается другой вариант повышения ее обтекаемости: на переднюю зону сделать накладку в виде полукруга из обычного текстолита, на заднюю часть отдельную накладку, с отверстиями под проушины, можно борта поднаростить слегка , потом сделать несколько диэлектрических опорных боченков с отверстиями сквозными по высоте равными толщине датчика и стянуть защиту нижнюю с двумя верхними накладками на пластиковых болтах или болтах м4 из маломагнитной нержавейки, дешево и так же эффективно по обтекаемости как делать единую фигурную верхнюю накладку....

Сообщение отредактировано flagman: Feb 3 2015, 19:16

[ham]

Ну ты меня насмешил    ей богу!  Еще б десятку баксов озвучил бы... Если б ты действительно занимался вакумной формовкой, то знал бы, что львиную часть денег за изготовление защиты, крышки фигуристой , и т.п. берут именно за изготовление шаблона (болванки) , именно поэтому первая защита на датчик  стоит впятеро-вдесятеро дороже всех последующих. Отжать из пластика крышку - дело 15 минут, а изготовить толковый шаблон - можно и недельку кропотливо потрудиться.... Лично ты будешь неделю работать за 20 баксов??? Я - нет, любой уважающий себя мастеровой тоже не станет....  .  Есть индивидумы, просили год назад изготовить целиком катушку за 500 гривен  , цену обосновывали так: гермоввод,кабель, проволока, пластик, эпоксидка, графитовый порошок=250гривен, и по строительным меркам +столько же за работу, то есть еще 250..... Даже отвечать не стал на то письмо.... Хочешь чтоб было нормально и дешево - делай сам, хочешь чтоб было нормально и делать планируешь не сам - будет дорого....  А и рыбку съесть, и ......  таких "экономных" желающих сама жизнь отрезвляет.....

Володь, имхо вручную матрицы сейчас пилят разве что кустари-любители вроде тебя. Тут относительно рядом со мной есть пару контор, которые занимаются изготовлением матриц и формовкой, так там исходник сканируется 3д сканером, матрицы точит чпушный станок. Весь процесс от начала до конца занимает всего ничего.
А больше предлагать денег не стал, потому как имелось решение, до которого ты и сам со временем додумался.

    Посмотрел внимательно на катушку, напрашивается другой вариант повышения ее обтекаемости: на переднюю зону сделать накладку в виде полукруга из обычного текстолита,  на заднюю часть отдельную накладку, с отверстиями под проушины, можно борта поднаростить слегка , потом сделать несколько диэлектрических опорных боченков с отверстиями сквозными по высоте равными толщине датчика и стянуть защиту нижнюю с двумя верхними накладками на пластиковых болтах или болтах м4  из маломагнитной нержавейки, дешево и так же эффективно по обтекаемости как делать единую фигурную верхнюю накладку....

Про это решение и речь, только сочленение сделаю по-другому.

[flagman]

Если помнишь я когда-то нечто подобное ( в виде простой верхней крышки из стеклотекстолита) предлагал чтоб накрыть 8д паутинку на Фишер, нормально это дело работало пару лет пока формовку не освоил... Но по сути формовка только позволяет сделать покрасивше, а по обтекаемости разницы нету....так что это и есть самый простой вариант....а как сочленить-то решил? Кстати, если не в лом повозиться, то можно приклеять пару накладок на днище и стягивать верх и низ обычной венгеркой.....- это на тот случай, если лишняя нержа не приветствуется...... Ща поищу эту фотку....

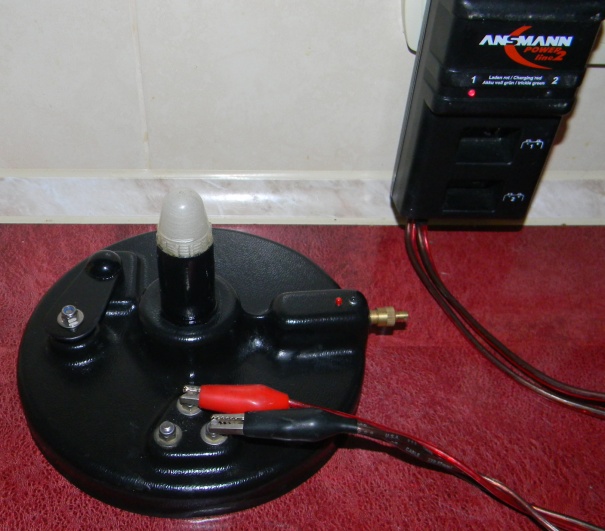

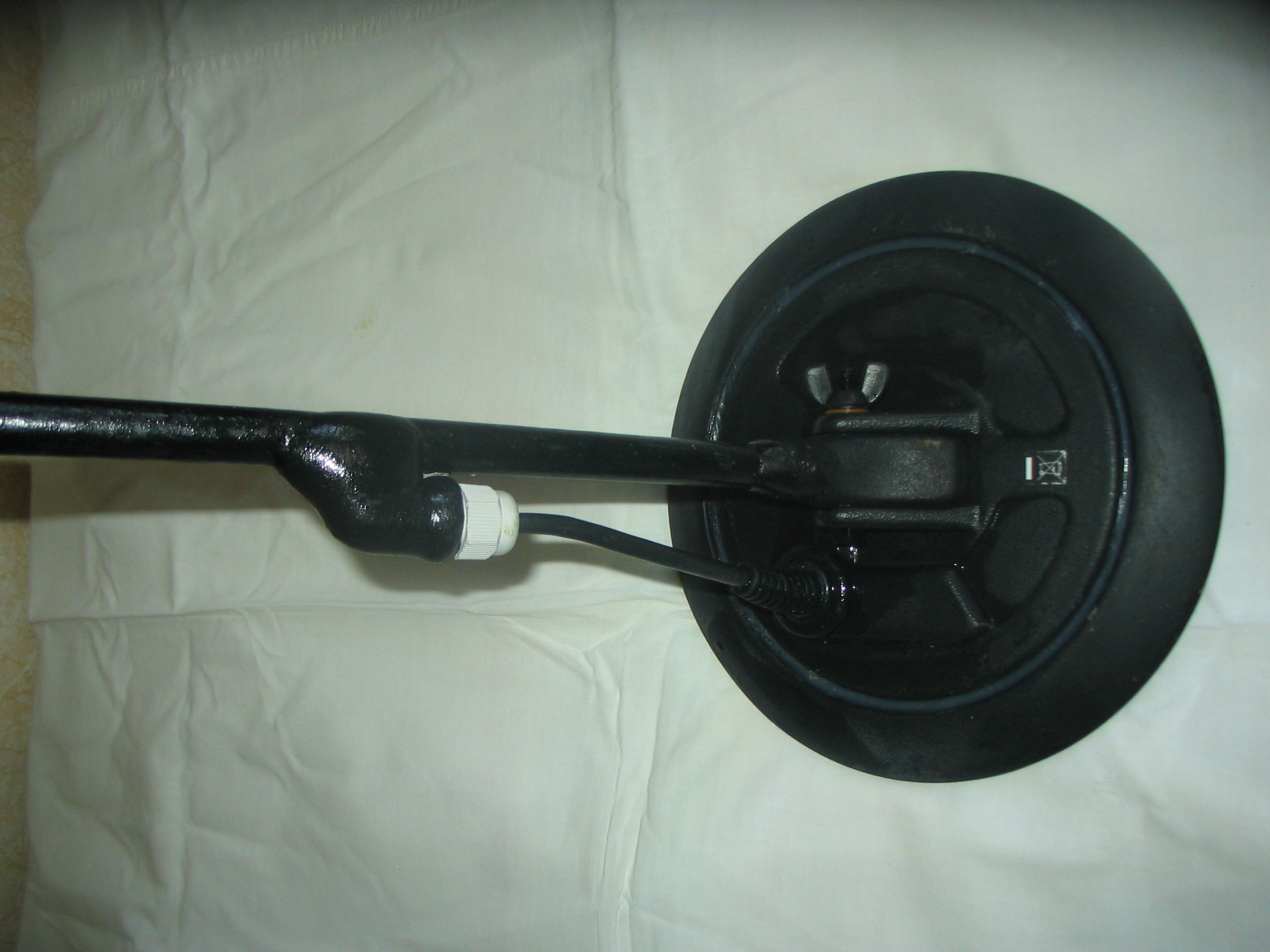

1. Вот остроугольное кольцо (товарищ Саморук спрашивал) http://www.reviewdetector.ru/index.php?act...e=post&id=14188

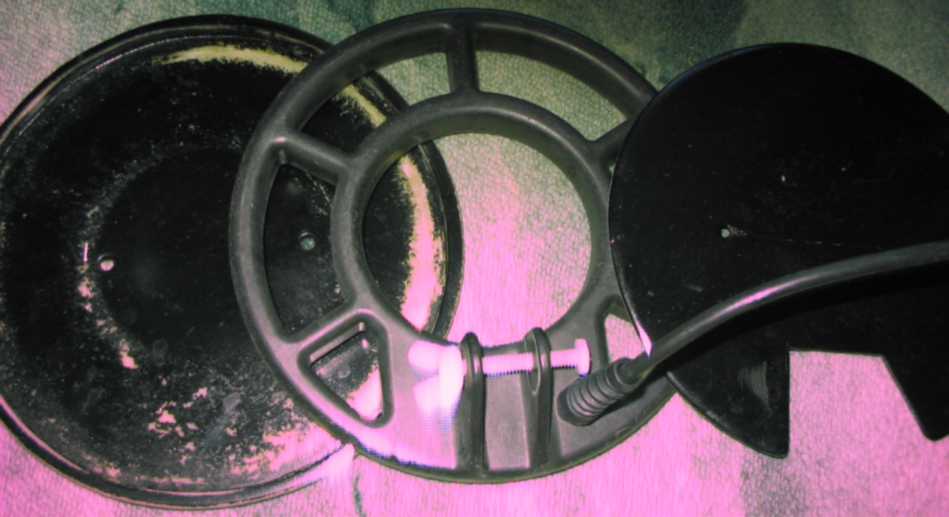

2. Вот та паутинка http://www.reviewdetector.ru/index.php?act...e=post&id=53096

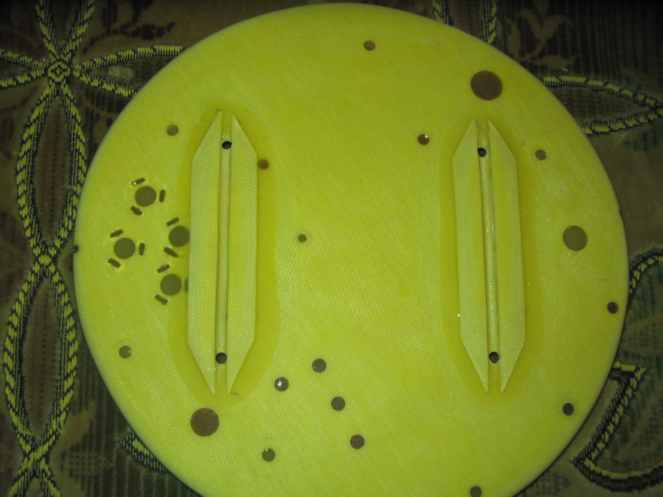

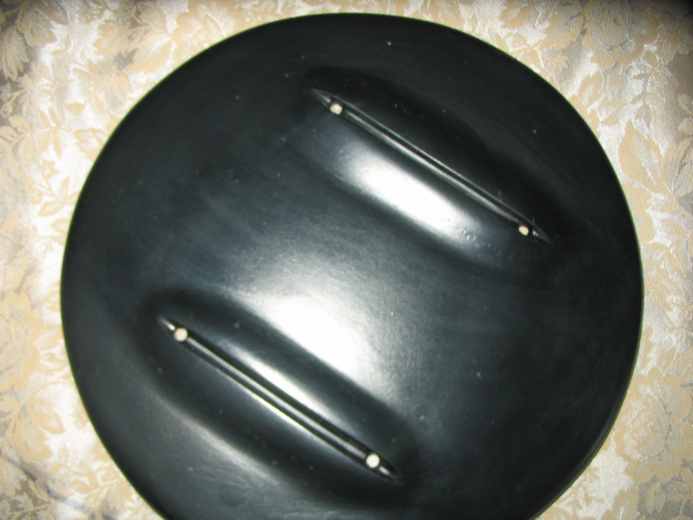

3. А вот наклейки на днище чтоб стягивать не болтами , а резинкой http://www.reviewdetector.ru/index.php?act...e=post&id=26614
http://www.reviewdetector.ru/index.php?act...e=post&id=26613



Сообщение отредактировано flagman: Feb 4 2015, 09:10

[ham]

Если помнишь я когда-то нечто подобное ( в виде простой верхней крышки из стеклотекстолита) предлагал чтоб накрыть 8д паутинку на Фишер, нормально это дело работало пару лет пока формовку не освоил... Но по сути формовка только позволяет сделать покрасивше, а по обтекаемости разницы нету....так что это и есть самый простой вариант....а как сочленить-то решил?

Да, именно твоя фишеровская восьмерка и вспомнилась, когда решение пришло.
Есть идея с защелками, но пока что просто приклею пластиковые болты к нижней защите, и сверху гайками буду крепить.

У деуса же есть такой момент, что надо регулярно заряжать катушку. Это или постоянно одевать\снимать защиту, либо же подпаяться к контактам, и вывести герметичный разъем на верх штанги. Если обтекаемая катушка сильно понравится, наверно со временем так и сделаю, благо, имеются ашь три 9" катушки.

[flagman]

Ясно, а че так много катушек то? Вроде насколько помню, в Деусе уши+катушка в принципе это уже = прибор, так ушей подкупить и можно лишние может продать......?

[Grommers]

Да, именно твоя фишеровская восьмерка и вспомнилась, когда решение пришло.
Есть идея с защелками, но пока что просто приклею пластиковые болты к нижней защите, и сверху гайками буду крепить.

У деуса же есть такой момент, что надо регулярно заряжать катушку. Это или постоянно одевать\снимать защиту, либо же подпаяться к контактам, и вывести герметичный разъем на верх штанги. Если обтекаемая катушка сильно понравится, наверно со временем так и сделаю, благо, имеются ашь три 9" катушки.

Зачем герметичный разъем к контактам катушки деуса делать? Там что напряжение? Это же ВХОД на зарядку...
Ну да ладно... я её не видел

Сообщение отредактировано GROMMERS: Feb 4 2015, 14:44

[Tdka]

Если помнишь я когда-то нечто подобное ( в виде простой верхней крышки из стеклотекстолита) предлагал чтоб накрыть 8д паутинку на Фишер, нормально это дело работало пару лет пока формовку не освоил...

Какой пластик для формовки подходит ?

[саморук]

Присоединяюсь к вопросу выше.
За волнорез спасибо!)
В моем любимом отделе метизов есть так же болтики и гайки
из пластмассы... но только ассортимент не велик.
Болт катушки на 305-ю помню сам резал, пришлось лерку за 500р купить)
