Модификация МД для подводного поиска

[BRAGA]

спасибо автору за идею. папье- маше в школе не лепил, но учиться никогда не поздно

[Шляпник]

спасибо автору за идею. папье- маше в школе не лепил, но учиться никогда не поздно

На самом деле идея неплохая!!!! Из оргстекла-ну очень громоздко(самопал имею ввиду).

[мебельщик]

У х-терр с боку отверстие под наушники так что надо делать еще одно отверстие под гермовводы.тоже о боксе думаю пока в процессе как сделаю отпишусь.

[Grommers]

С Новым Годом!!!
Представляю новую версию подводно/сухопутного прибора.

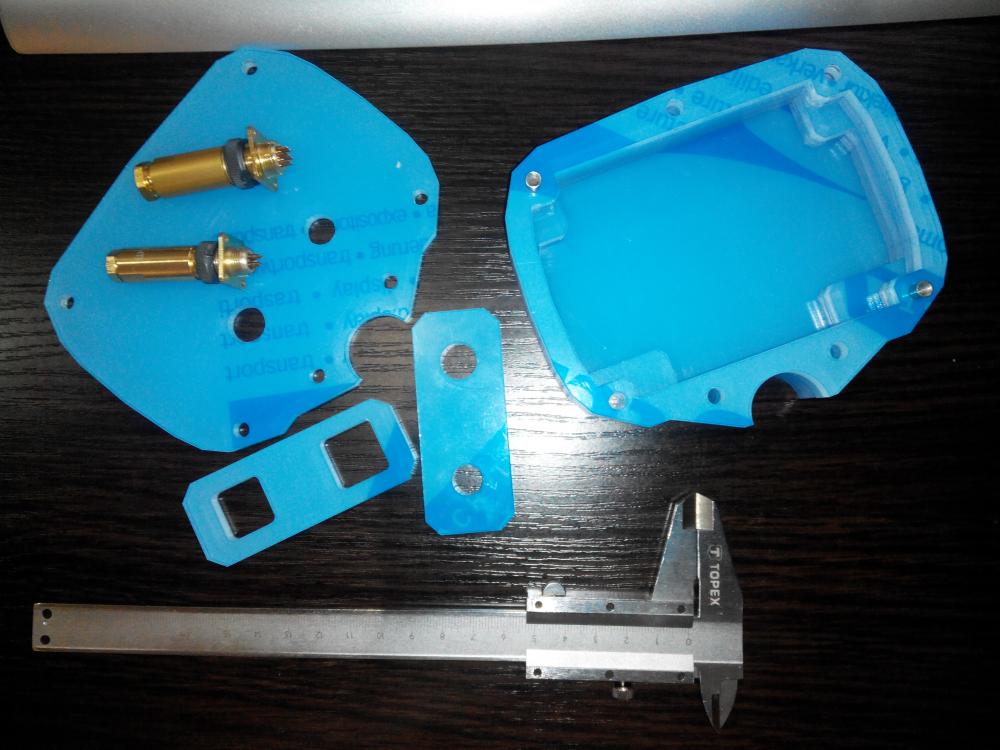

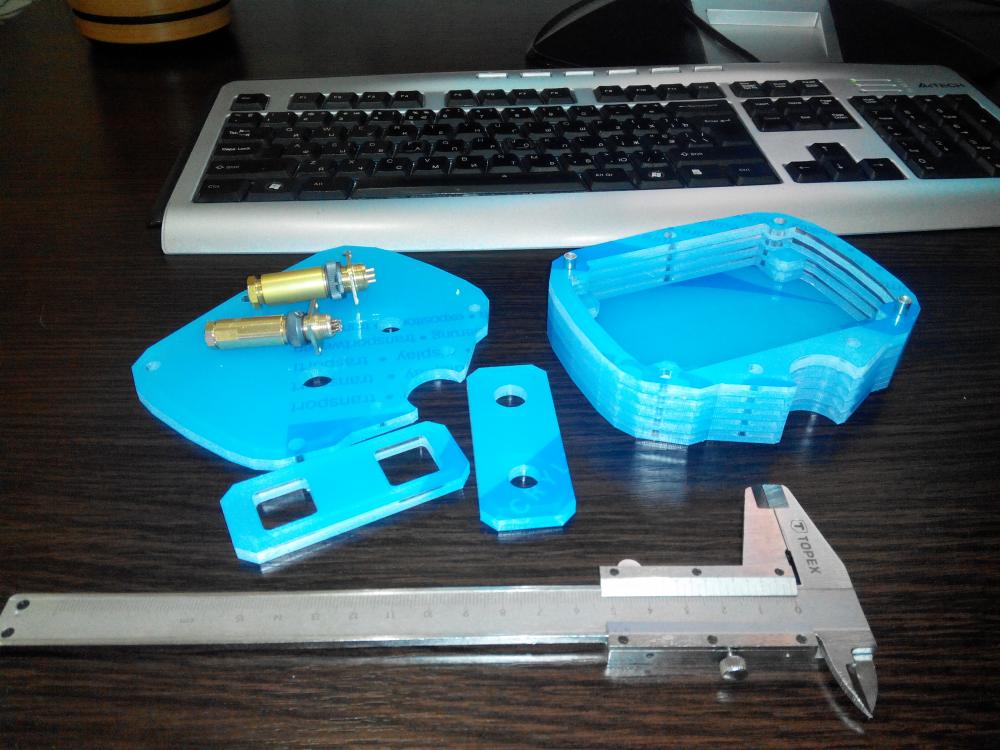

Управлением будет от ИК пульта. Пока что акрил в пленке, разъемы IP68, штанга в пути. Платы от Кощей 25К, катушка будет моно от Х-терра 705 (встроенный буфер/усилитель задействован в полной мере) испытания катушки показали прирост в 5см на пятак СССР по сравнению с Х-терра 705, питание внутреннее 3250мАч, зарядка от шнурка USB (так же рассматривается вариант внешнего питания)


Вложенные эскизы изображений

[Grommers]

Донор на прокладку :-)

Плату необходимо доработать в угоду компактности :-) выпаиваем гнездо катушки и наушников, экран припаиваем наглухо.

Сообщение отредактировано GROMMERS: Jan 14 2015, 18:45

[Grommers]

Примеряем плату к корпусу, вид под лицевой панелью и под задней крышкой.
Ну и отлично!
Продолжение следует.

[Grommers]

Снимаем плёнку и начинаем все (кроме задней крышки) клеить УФ клеем






Надо будет убрать излишки клея...
К прибору едет навороченая штанга Отдал токарю проект на внешнее питание - а вдруг прокатит? (попробуем разные варианты, если будет внешнее питание, тогда нет смысла ставить силиконовую прокладку под крышку, надежнее приклеить её аквариумным силиконом). В добавок едет новая подводная клавиатура. Прибор по желанию пользователя будет переключатся с управления на ИК пульте на управление с клавиатуры.

Сообщение отредактировано GROMMERS: Jan 14 2015, 18:55

[BRAGA]

однако

[oceanhunter]

Чёт забыл Кощей одночастотный? Интересно будет увидеть окончательный вариант..

[Magnezius]

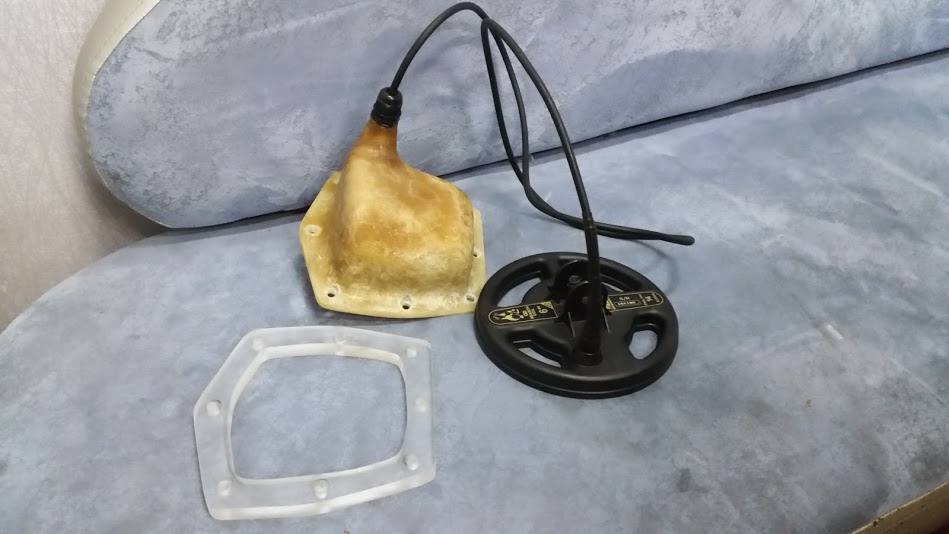

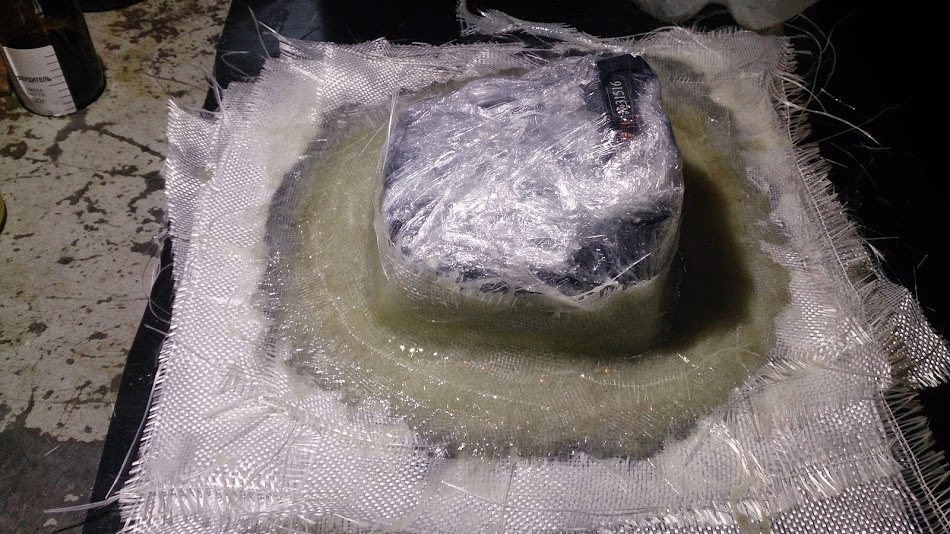

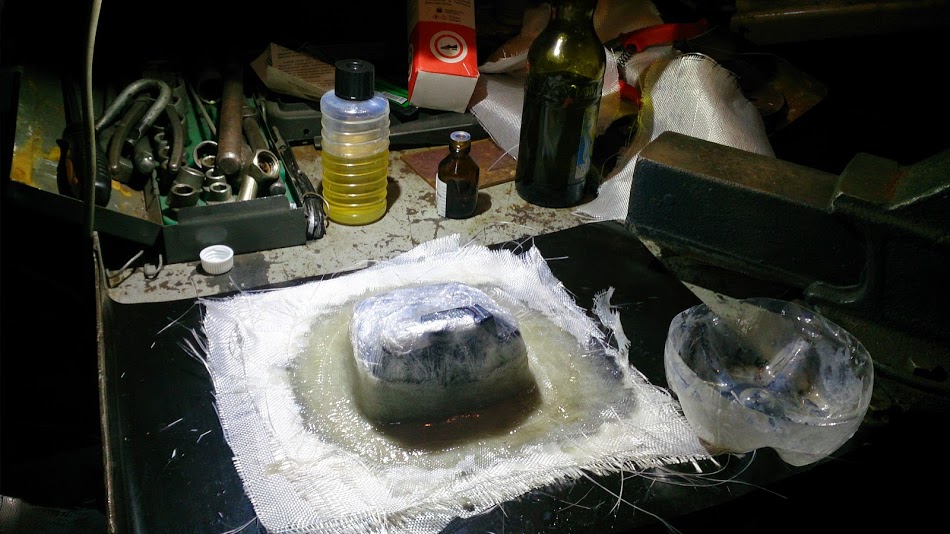

Добрый вечер!! Сильно не пинайте продолжение по теме эпоксидки два фото завтра уменьшу размер и продолжение сделаю

Вложенные эскизы изображений

[BRAGA]

с интересом послежу за темой с эпоксидкой

[Magnezius]

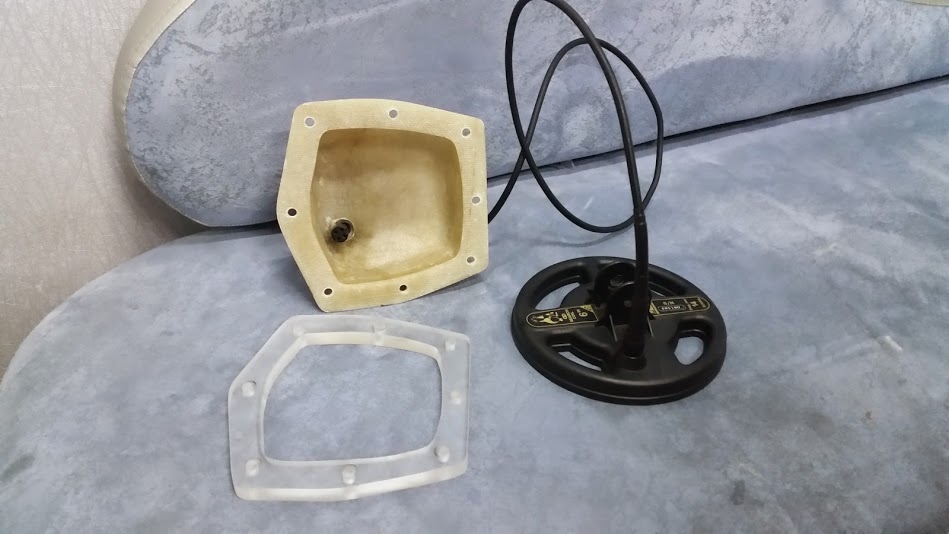

Продолжение следует осталось наушник приладить ФЛАГМОНовский!

Вложенные эскизы изображений

[Grommers]

Чёт забыл Кощей одночастотный? Интересно будет увидеть окончательный вариант..

Частоту можно настроить в диаппазоне от 4 до 12 кГц в IB режиме. В приборе так же реализован импульсный PI режим для работы с как с глубинными так и обычными импульсными датчиками.
П.С .Самому интересно каким он будет окончательный вариант?

Сообщение отредактировано GROMMERS: Jan 15 2015, 10:47

[саморук]

Всем привет!

Такой вот бутерброд изготовил.


Прокладка силиконовая 1.5 мм. Цена ключницы 41 руб. Взял две.


Материал оргстекло, толщина 5 мм.




Прокладка между бутером и корпусом обыкновенный герметик.


Это что касается герметизации и защиты кнопочного блока.

[zheka s]

Добрый вечер!! Сильно не пинайте продолжение по теме эпоксидки два фото завтра уменьшу размер и продолжение сделаю

нормально получилось

[саморук]

Америки не открою, может кто возьмет на заметку.
Залил плату вот таким акриловым лаком. По характеристикам полностью подходит.
Защита от внешних воздействий и кз. Плюс светиться под ультрафиолетом.
Можно контролировать процесс нанесения лака.



100 мл. цена 70 руб.

[Magnezius]

И прибор при потере искать легче как скорпионов ищут в УФ! Спасибо в нашем деле пригодится!!

[pjrough]

Снимаем плёнку и начинаем все (кроме задней крышки) клеить УФ клеем
...
В добавок едет новая подводная клавиатура. Прибор по желанию пользователя будет переключатся с управления на ИК пульте на управление с клавиатуры.

Привет, GROMMERS классно вышло. И клей использовал правильный, этот если знать как, позволяет 2 детали с большой поверхностью соприкосновения приклеить без пузырьков. Также им можно востанавливать мекие дефекты, нарашивать акрил где нужно.

Расскажи про свою подводную клавиатуру и ИК приемник пофотай пожлста. Особенно истересно как реализована сама развязека ключей, что замыкают контакты кнопок.

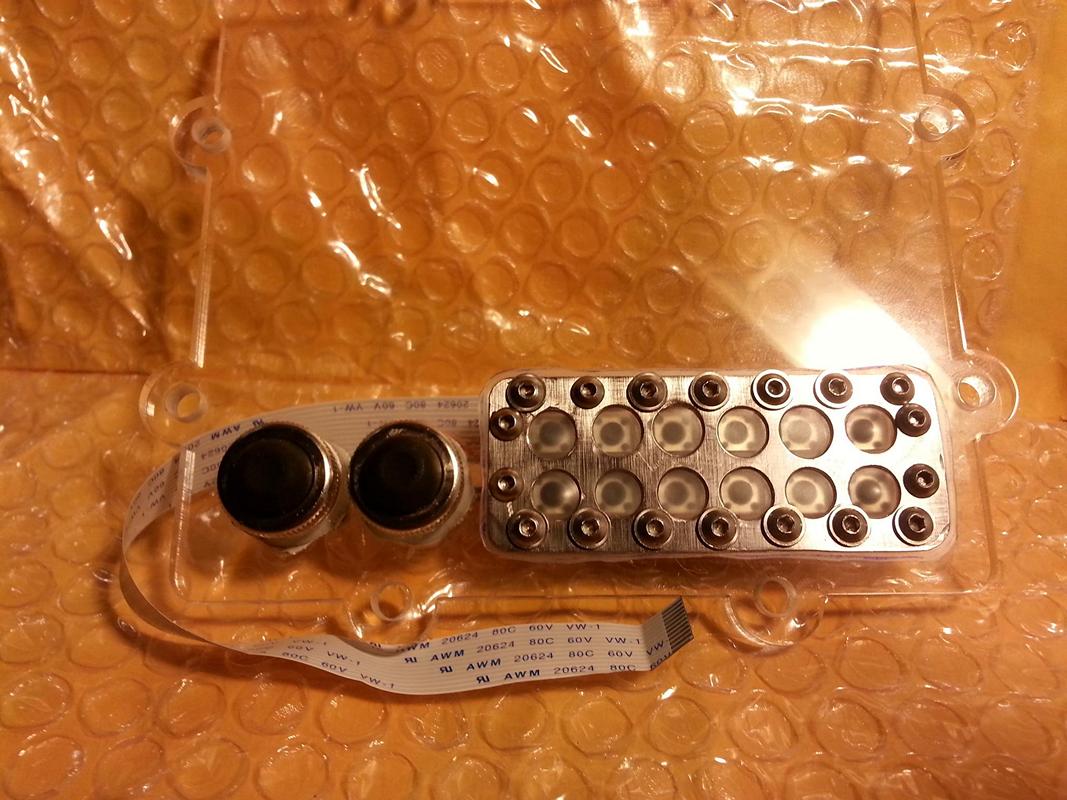

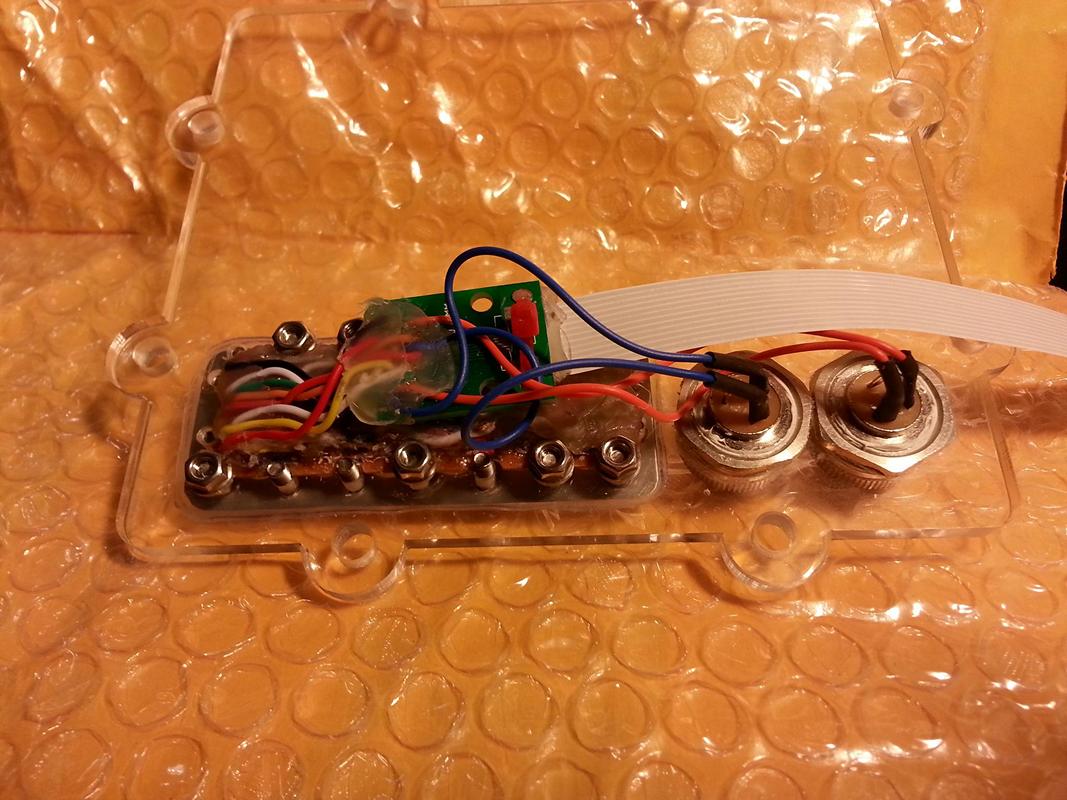

Вот моя подводная тестовая клавиатура для Етрека:

[Grommers]

Привет, GROMMERS классно вышло. И клей использовал правильный, этот если знать как, позволяет 2 детали с большой поверхностью соприкосновения приклеить без пузырьков. Также им можно востанавливать мекие дефекты, нарашивать акрил где нужно.

Расскажи про свою подводную клавиатуру и ИК приемник пофотай пожлста. Особенно истересно как реализована сама развязека ключей, что замыкают контакты кнопок.

Вот моя подводная тестовая клавиатура для Етрека:

Привет pjrough спасибо за оценку . Клей может и правельный, только вот не аккуратно первый раз получилось склеить, сейчас бы сделал все иначе. Я бы сказал что это даже не клей а жидкий акрил который под лучами ультрафиолета стает твердым как камень хотя адгезия там то же дай Боже...
По подводной клавиатуре расскажу немного позже, надо её для начала окунуть в воду, да посмотреть как поведет себя.

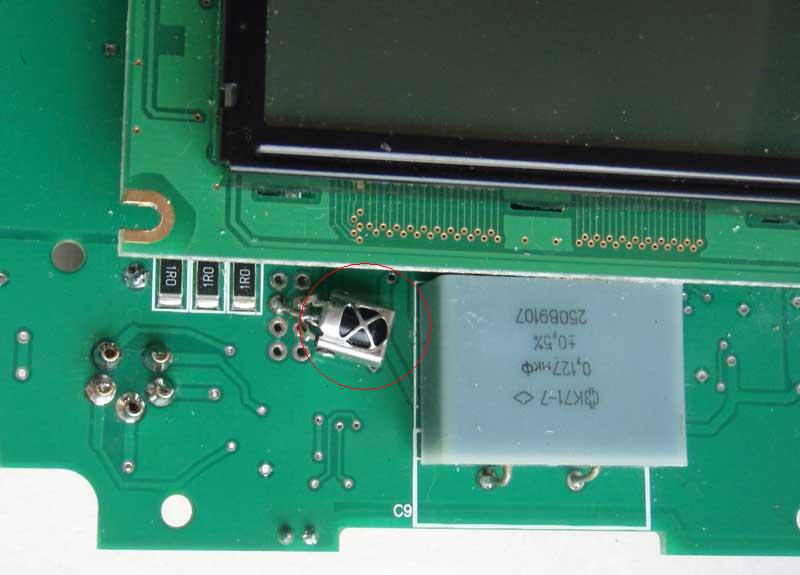

Если говорить о ИК приемнике Кощея, то там схемы как таковой нет (на фото припаян лишь сам фотоприемник), вся обработка ведется в проце прибора, благо мощности проца слихвой хватает для реализации такого рода фич, вот автор Кощея и пошел на встречу в реализации функции ИК пульта в новой прошивке к прибору.
Если тебя интересует схема ИК приемника (с функцией обучения), которая была реализована в предыдущем подводнике на базе Квазар АРМ - могу пофоткать платку, но опять же там вся обработка спрятана в прошивку микроконтроллера
П.С. Красивая у тебя получилась клавиатура! Ювелирная работа

Сообщение отредактировано GROMMERS: Jan 16 2015, 11:36

Вложенные эскизы изображений

[pjrough]

Спасибо за отзыв насчет клавиатуры.
Я тоже этим акрификсом клею, подтеки-излишки тут же снимаю аккуратно. Потом чуть зачищаю наждачкой. УФ лампа правда нет, но он и на солнце застывает нормально.

Начсет приемнока понял, он встроенный. Про сто чего то думал, что ты х-терру делаешь, вот и спросил, думал внешний приемник идет.
