Модификация МД для подводного поиска

[Grommers]

Вот, нашел интересный вариант. Как по мне интересное решение с куполом
https://www.youtube.com/watch?v=iO9T6W-xk7E

Сообщение отредактировано GROMMERS: Dec 14 2014, 11:07

[ВладимирЕмаш]

за что удалили сообщение...
какие герм вводы использовались на корпусах, то есть размеры?продаются в любом магазине или в нете заказывали?

[Grommers]

за что удалили сообщение...
какие герм вводы использовались на корпусах, то есть размеры?продаются в любом магазине или в нете заказывали?

Кому вопрос?

[ВладимирЕмаш]

Кому вопрос?

всем

[Grommers]

всем

Какой диаметр кабеля, какая толщина стенок корпуса, из чего корпус? Фото корпуса можете выложить? Сформулируйте правильно свой вопрос и вам подскажут.

Сообщение отредактировано GROMMERS: Dec 14 2014, 21:50

[pjrough]

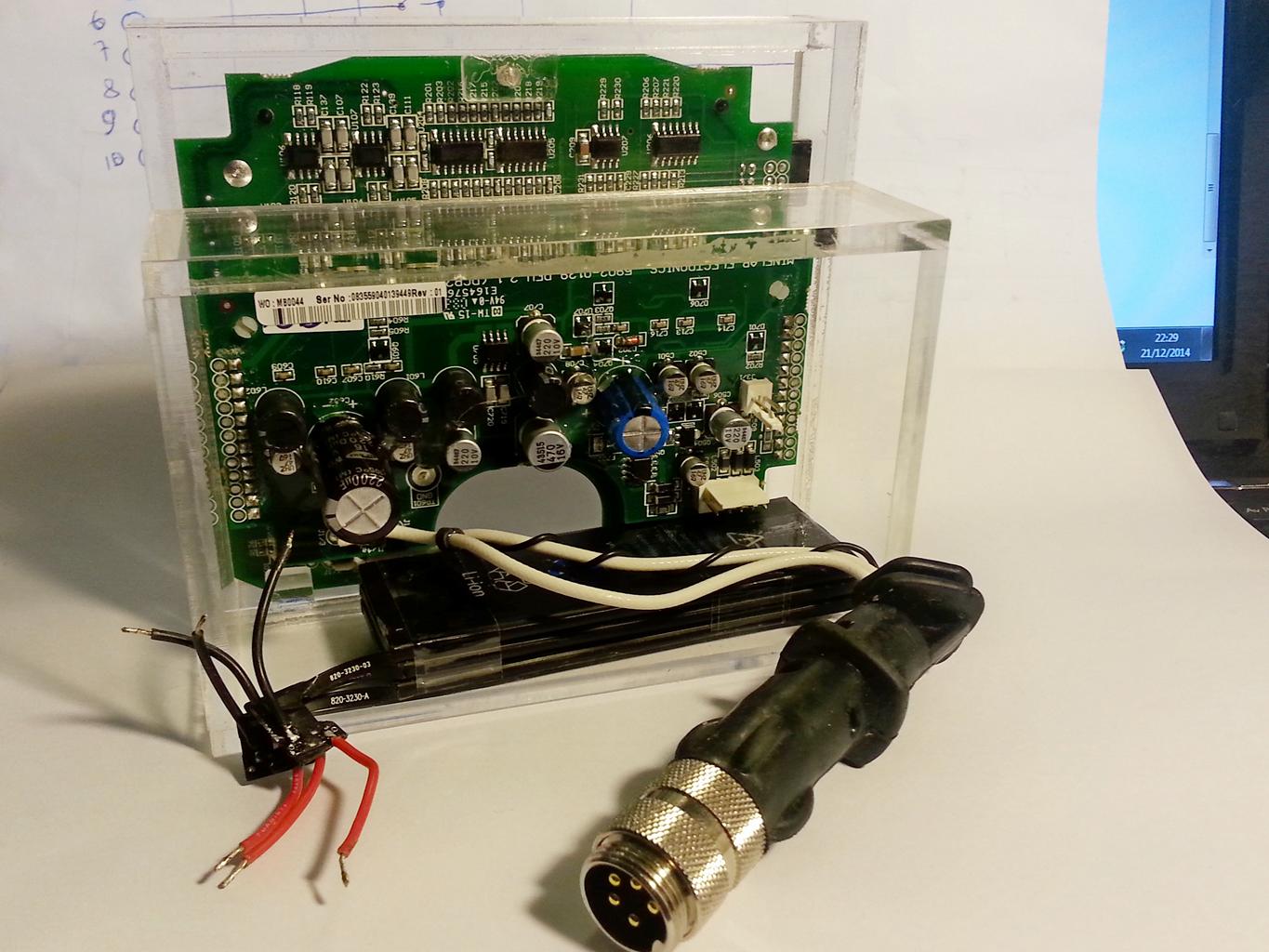

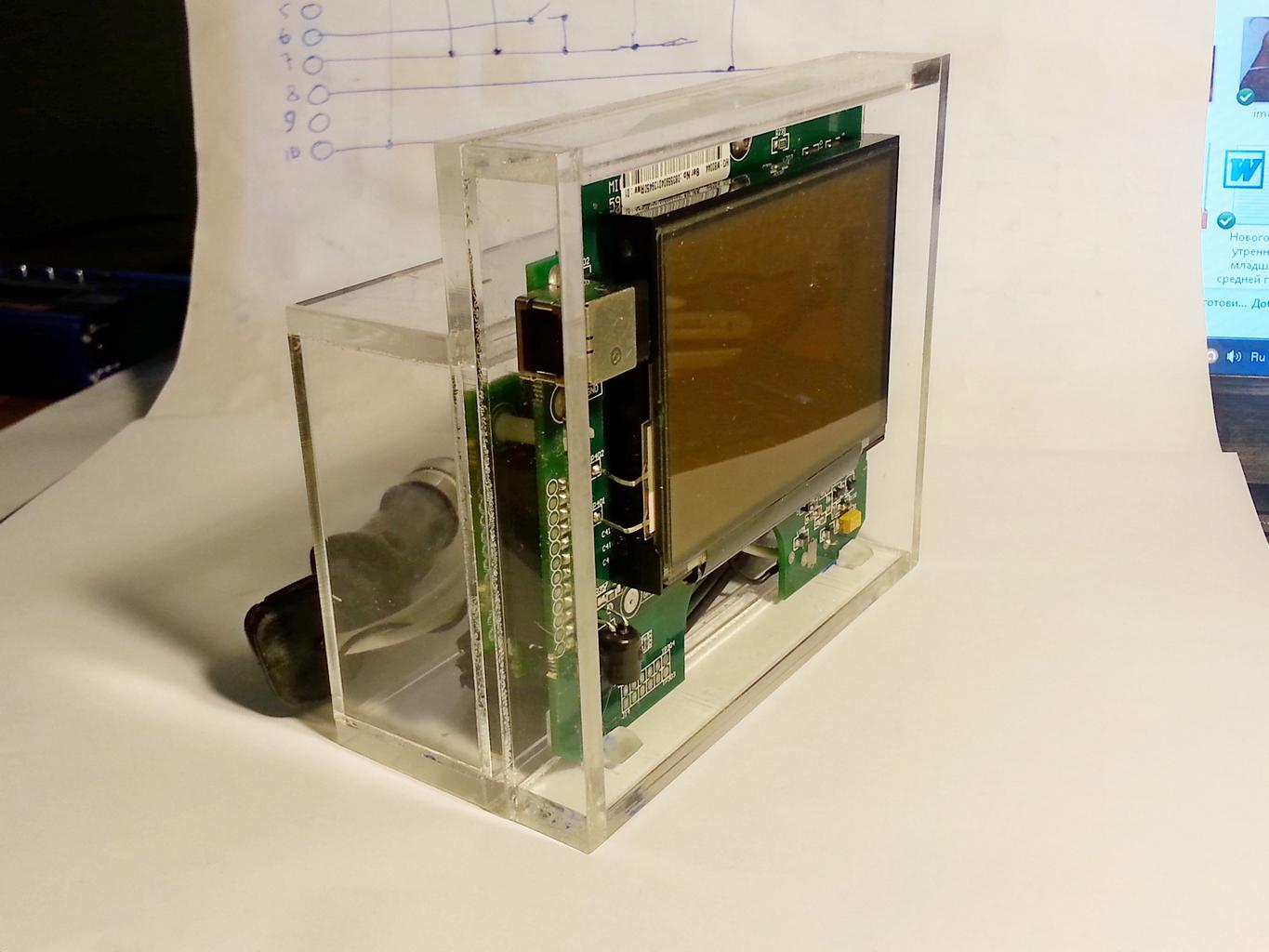

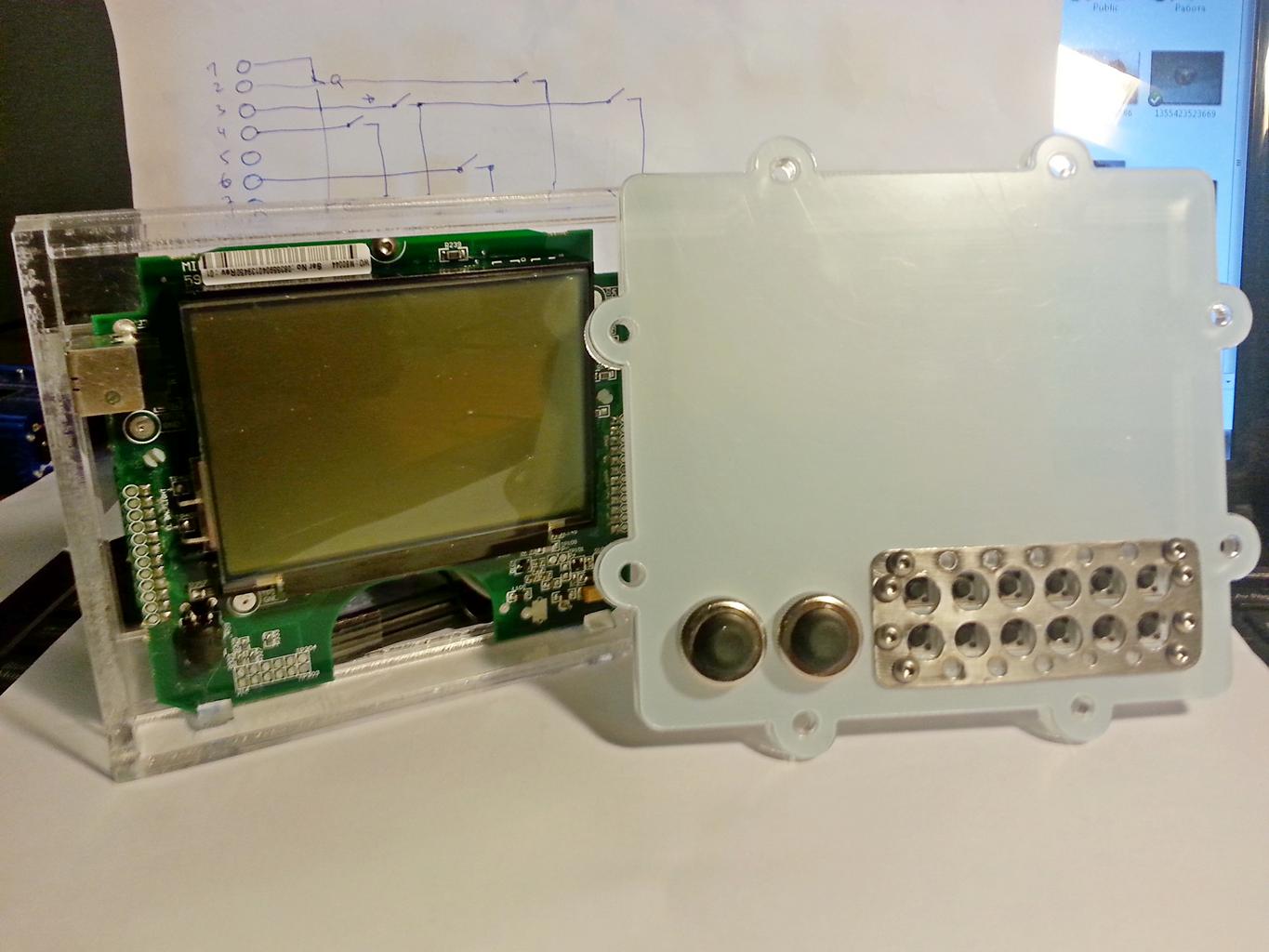

Вот у меня по чуть чуть вырисосывается новая версия етрека. Делаю неспешно, вдумчиво.

Фото:






Планировал ставить внешнюю Li-po батарею (для безопастности и баланса), но оказалось, что есть место поставить ее внутрь и подкупает то, что не нужет будет один из кабелей и разъемов.

Итого всандалю 3С батареи от iphone 5, они длинные и тонкие, как таз туда отлично влазят.

Удивило и обрадовало, что в новосклееную коробочку плата прибора залезла с минимальными зазорами - хорошо и плотненько.

Сообщение отредактировано pjrough: Dec 22 2014, 00:57

[oceanhunter]

Хорошо так вырисовывается ПРО.. приятно видеть на нашем форуме вот таких рукастых коллег.

[Bergedelweiss]

pjrough - молодец! +

[Протоныч]

Вопрос к бывалым - а стоит ли заморачиваться по герметизации компадрика? Он вообще пригоден для подводного поиска (пресноводного)?

[qqqwww]

Есть ли альтернатива ат про и экселебуру?Не считая конечно самопалов

[FlyFish]

Вопрос к бывалым - а стоит ли заморачиваться по герметизации компадрика? Он вообще пригоден для подводного поиска (пресноводного)?

Компадрик нормально будет работать без соли и герметизировать его очень просто...
Оптимально вытащить плату из корпуса убрать разъемы и регулятор, чтобы плата меньше
объема занимала катушку наушники припаять, крутилку впаять прямо на плату выставив один раз уровень дискр.

Включать можно герконом, разъем один можно оставить для зарядки акб замена кроны.

[Протоныч]

Компадрик  нормально будет работать без соли и герметизировать его очень просто...
Оптимально вытащить плату из корпуса убрать разъемы и регулятор, чтобы плата меньше
объема занимала катушку наушники припаять, крутилку впаять прямо на плату выставив один раз уровень дискр.

Включать можно герконом, разъем один можно оставить для зарядки акб замена кроны.

Я думаю просто сделать бокс, типа включил, закрыл и под воду , только как-то светодиод впихнуть в схему для индикации...

[FlyFish]

Я думаю просто сделать бокс, типа включил, закрыл и под воду , только как-то светодиод впихнуть в схему для индикации...

Тогда вам придется решать три вопроса

1. У корпуса будет избыточная положительная плавучесть, что не добавляет комфорта при поиске

2. Как обеспечить нормальную герметичность если кажд. вкл-выкл. корпус открывать?
Например подводные приборы требуют постоянного внимания к уплотнениям при замене источников питания... песок, резинка на разлеглась и ку-ку прибор утоп.

3. Светодиод не фонтан для индикации, даже сверх яркий на вибре 730 в ясный солнечный день + блики под водой, ни хрена не видно если бы не режим вибрации все цели пропускал.

На самом деле конструирование подводных устройств это целая наука, где множество факторов надо учитывать.

Посмотрите как сделан подводный фонарик, шахтерский светильник... как герметизируются шнуры, кнопки... все очень непросто.

[Протоныч]

Тогда вам придется решать три вопроса

1. У корпуса будет избыточная положительная плавучесть, что не добавляет комфорта при поиске

2. Как обеспечить нормальную герметичность если кажд. вкл-выкл. корпус открывать?
Например подводные приборы требуют постоянного внимания к уплотнениям при замене источников питания... песок, резинка на разлеглась и ку-ку прибор утоп.

3. Светодиод не фонтан для индикации, даже сверх яркий на вибре 730 в ясный солнечный день  + блики под водой, ни хрена не видно если бы не режим вибрации все цели пропускал.

На самом деле конструирование подводных устройств это целая наука, где множество факторов надо учитывать.

Посмотрите как сделан подводный фонарик, шахтерский светильник... как герметизируются шнуры, кнопки... все очень непросто.

C 1-м пунктом придётся смириться и как-то приспособиться, со вторым... здесь играет простота самого прибора, просто включил, закрыл и забыл. С 3-м, тут конечно придётся скорее всего химичить наушники, хотя лишнюю дырку в боксе делать не хочется.

[BRAGA]

этой осенью начал приобщаться к пляжному копу . по суше нормально получилось. понимаю, надо лезть в воду. имею 2 прибора терка 34 и 505. Друзья, подскажите может кто делает гермобоксы на терки этой серии. доступ к кнопкам не нужен, важна герметичность блока

[Magnezius]

Доброй ночи! Может не в тему мой первый подводный Беркут-5 с катушкой 6'' на 14кГц, и тут было описано много вариантов но просто сбелать бокс именно под такого типа приборы , фото скину как разберусь как это делать а в краце.
1. эпоксидный клей две коробки по 80р. тот что со времен СССР делают уневерсальный двухкомпьнентный.
2. Пленка пищевая та что в рулонах (продукты в магазине мотают)
3. Армирующее полотно (стеклоткань, или льняная и т.д. хоть карбон.)
4. И ровная повекхность для формовки.
5. Уплотнение для кабелей IP68 в электротаварах по 18-20 руб. (
сколько надо)
Паяльник но это может не понадобиться если через сальник пролезет штекер катушки.
И берем голову (блок прибора) обматываем пленкой на перекрест слоев 15-20 или больше --"прибор было жалко эпоксидка всетаки " и кто на уроке труда в детстве лепил тарелки папье маше поймет, нарезанными кусками полотна, у меня были 15×15 и побольше и поменьше чем сложнее., кривее поверхность корпуса тем мельче куски ткани приходится резать. Развели эпоксидку по инструкции в тару первую упаковку всю, лудьше работать в одноразовых перчатках и мазать кисточкой самой дешовой из хозмага за 15руб всеравно потом выкидывать и начиваем обмазвать корпус прибора уложив его на ровной пьверхности мордой тоесть экраном вниз слой за слоем с с полями будет похоже на шляпу формируем корпус выговяем пузыри и сушим.
Вынимаем прибор поле сушки в получившемся основном корпусе размечяем отверстия под кабеля сверлим какие нужны Разводим клей тоесть эпоксидный клей вставляем сальники обмазываем армируем не будет места чтоб штекер катушки вкрутиля в блок берем ручку, палку трубку два мотка пленки вставляем в отверстие где штекер обмазываем сушим и потом только вставляем и клеим сальник. Обрезаем поля оставив место для отверстий под болты экрана если поверхность на которой лежал блок ровная то должно получиться идеально осталось толко заделать сплошным оргстеклом через болты и прокладку если кнопки не нужны или как я ободок из оргстекла через латунные болты на барашках и вместо стекла использовав 3л пэт от пива на разлив.
Я остановился на этом но на днях законьчу полностью корпус поставлю дополнительно сосок для нагнетания изб. воздуха и крышку где кнопка вкл. для для вентиляции и включения прибора без разборки.
Все что описал личный опыт и лично мое мнение о бюджетном корпусе в котором не надо портить корпус блока или вынимать платы.
И у меня получился корпус и катушка вместе но при желании и необходимости можно перепаять и в поля.
Извините за орфографию пишу с телефьна.

[Шляпник]

Доброй ночи! Может не в тему мой первый подводный Беркут-5  с катушкой 6'' на 14кГц, и тут было описано много вариантов но просто сбелать бокс именно под такого типа приборы , фото скину как разберусь как это делать а в краце.
1. эпоксидный клей две коробки по 80р. тот что со времен СССР делают уневерсальный двухкомпьнентный.
2. Пленка пищевая та что в рулонах (продукты в магазине мотают)
3. Армирующее полотно (стеклоткань,  или льняная и т.д. хоть карбон.)
4. И ровная повекхность для формовки.
5. Уплотнение для кабелей IP68 в электротаварах по 18-20 руб. (
сколько надо)
Паяльник но это может не понадобиться если через сальник пролезет штекер катушки.
И берем голову (блок прибора)  обматываем пленкой на перекрест слоев 15-20 или больше --"прибор было жалко эпоксидка всетаки " и кто на уроке труда  в детстве лепил тарелки папье маше поймет, нарезанными кусками полотна, у меня были 15×15 и побольше и поменьше чем сложнее., кривее поверхность корпуса тем мельче куски ткани приходится резать. Развели эпоксидку по инструкции в тару первую упаковку всю,  лудьше работать в одноразовых перчатках и мазать кисточкой самой дешовой из хозмага за 15руб всеравно потом выкидывать и начиваем обмазвать корпус прибора  уложив его на ровной пьверхности мордой тоесть экраном вниз слой за слоем с с полями будет похоже на шляпу формируем корпус выговяем пузыри и сушим.
Вынимаем прибор поле сушки в получившемся основном корпусе  размечяем отверстия под кабеля сверлим какие нужны Разводим клей тоесть эпоксидный клей вставляем сальники обмазываем армируем не будет места чтоб штекер катушки вкрутиля в блок берем ручку, палку трубку два мотка пленки вставляем в отверстие где штекер обмазываем сушим и потом только вставляем и клеим сальник. Обрезаем поля оставив место для отверстий под болты экрана если поверхность на которой лежал блок ровная то должно получиться идеально осталось толко заделать сплошным оргстеклом через болты и прокладку если кнопки не нужны или как я ободок из оргстекла через латунные болты на барашках и вместо стекла использовав 3л пэт от пива на разлив.
Я остановился на этом но на днях законьчу полностью корпус поставлю дополнительно сосок для нагнетания изб. воздуха и крышку где кнопка вкл. для для вентиляции и включения прибора без разборки.
Все что описал личный опыт и лично мое мнение о бюджетном корпусе в котором не надо портить корпус блока или вынимать платы.
И у меня получился корпус и катушка вместе но при желании и необходимости можно перепаять и в поля.
Извините за орфографию пишу с телефьна.

Камрад.Фото давай ....Интересно.Сам кубатурю над защитой Беркута от дождя и влаги.

[BRAGA]

предложение интересное, но ведь такой бокс, как я понимаю, потом не снимешь. или ч чего недопонял

[BRAGA]

в моем случае нужен съемный бокс на 2 прибора. корпуса у них одинаковы,а катушки у 34 и 505 различаются. я не смогу поставить на 34 дд18,75. с 5о5 еще и по старине копаю, тоже катухи другие ставлю. поэтому нужен 1 бокс на 2 прибора

[Шляпник]

Ну как же не снимешь.УВ.Коллега.Почитайте внимательнее.Корпус по типу мыльницы.Состоит из двух частей.Стягивается винтами через прокладку.:-)
