Модификация МД для подводного поиска

[tarzan]

Если использовать линейки,как звукоанализатор  и потом только,как показатель силы сигнала.Один фильтр пропускает частоту 300-800 Гц,второй 1200-2500,третий 3000-4500 Гц... Т.е. низкий,средний и высокий тон.Осталось собрать простейшие фильтры из любого учебника.

Вот это мне уже больше нравится!Че мелочиться то-сразу надо 7-8 го порядка фильтра,кацество будет!

[aganaga]

Есть такие большие 2 на 3см светодиодные сборки цифр,цвет красный бывает зелёный.надо делать такое табло на руку беспроводное на 120 едениц.тогда точно будет здорово!

[DIM]

Есть такие большие 2 на 3см светодиодные сборки цифр,цвет красный бывает зелёный.надо делать такое табло на руку  беспроводное на 120 едениц.тогда точно будет здорово!

И в темноте будет выглядеть ,как "Терминатор.Возвращение."

[забулдыг]

К языку надо 2 контакта. Дёшево скрытно и мутняк ни помеха.

[FlyFish]

13 диодов достаточно для нормальной индикации уровня сигнала



Сообщение отредактировано FlyFish: Dec 11 2014, 14:57

[mast_spam]

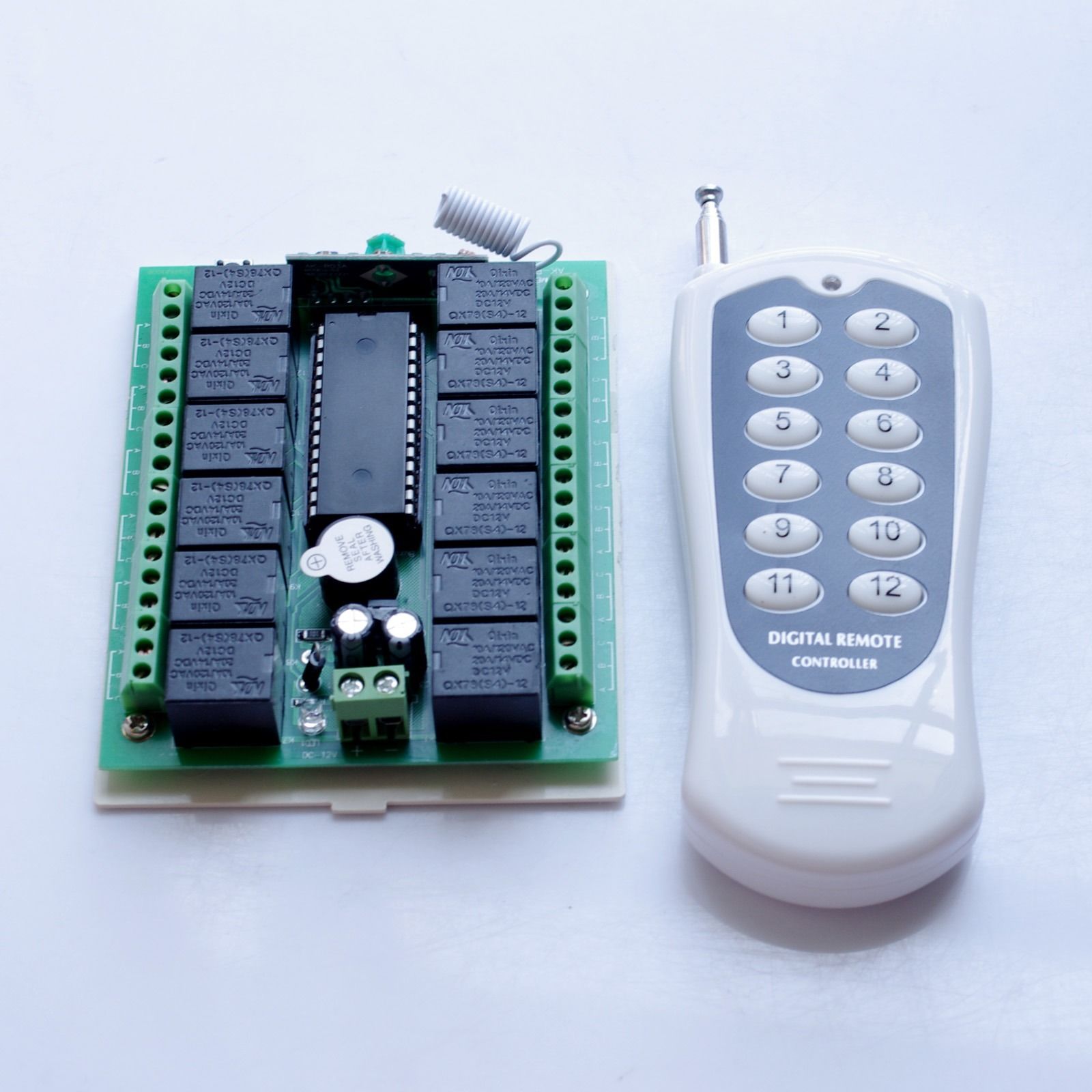

Несколько страниц назад был интересный вариант модификации с пультом управления, но только для Кощея. Как насчет других мд? Нашел вот такой приемник с пультом на 12 каналов за 23$. Правда этот большой и питается от 12v, есть такие же размером поменьше, но на меньшее число каналов. Вместо родного пульта наверное можно использовать любой мелкий обучаемый Китайски пульт. Стоят они копейки и загермитизоровать его проще, а если утонет, так можно еще купить.
Надо бы найти такой же приемник, но совсем мелкий + питание попроще. Кто что думает?

[Grommers]

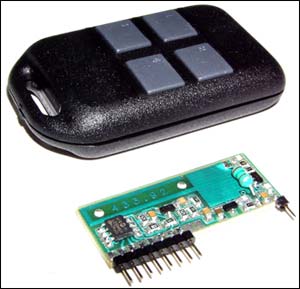

Из готовых решений можно попробовать радио управление
MK324
Программируемый модуль 4-х канального
дистанционного управления 433 МГц

Сообщение отредактировано GROMMERS: Dec 11 2014, 21:50

Вложенные эскизы изображений

[FlyFish]

Что-то не туда тема идет, навешать можно чего угодно, было бы на что...
без схемы-платы меча, все дальнейшие потуги - не имеют смысла.

Насколько я знаю содрать схемотехнику и прошивку самого прибора никто не смог.
Купить готовую плату отдельно тоже... Что тогда здесь обсуждается?

Пока альтернативы Whites Surfmaster PI в исполнении SURF 1.2 длинная плата
не видно...

[Grommers]

Что-то не туда тема идет, навешать можно чего угодно, было бы на что...
без схемы-платы меча, все дальнейшие потуги - не имеют смысла.

Насколько я знаю содрать схемотехнику и прошивку самого прибора никто не смог.
Купить готовую плату отдельно тоже... Что тогда здесь обсуждается?

Пока альтернативы Whites Surfmaster PI в исполнении SURF 1.2 длинная плата
не видно...

Можно подумать меч лучший прибор... Мне лично ни он ни его потроха даром не нужны, по пресняку ещё то убожество...

[mast_spam]

FlyFish Тут обсуждают как из сухопутного прибора сделать подводный. Причем тут меч?
Есть у меня желание сделать из своей аськи подводную и при этом оставить доступным управление под водой, вот и ищу варианты

[FlyFish]

FlyFish Тут обсуждают как из сухопутного прибора сделать подводный. Причем тут меч?
Есть у меня желание сделать из своей аськи подводную и при этом оставить доступным управление под водой, вот и ищу варианты

На счет управления под водой, сделать конечно можно, варианта два
выносной блок герметичных кнопок, или пульт управления ИК, Радио... и ТП
только нужно ли.
Гермобокс для аски



Есть недостатки, конструкция громоздкая и непотопляемая в смысле плавучести.

Если бы я себе делал... выкинул бы корпус, сделал бы пенал из трех отсеков
с маленьким внутренним объемом
1 для АКБ
2 плата прибора с предварительно отпаянными разъемами наушников и катушки
3 Отсек для герметичных кнопок и герметичного штекера для зарядки батарей

Все соединения внутри пайкой без разъемов, плату предпочтительней АСЯ 150
потому как три кнопки управления в отличии от девяти 250ой.
Два кабеля герметичных на выходе наушники и катушка, одна сторона блока прозрачный пластик, для индикатора и контроля герметичности.
Для уверенности отсеки после монтажа и проверки можно залить обычным свечным воском, что даст дополнительную герметичность.
Полезный сайт можно любой корпус герметичный подобрать
http://www.sanhe.ru

Сообщение отредактировано FlyFish: Dec 13 2014, 14:17

[pjrough]

Можно еще не выносные кнопки делать, а просто поставить или сделать герметичные кнопки.

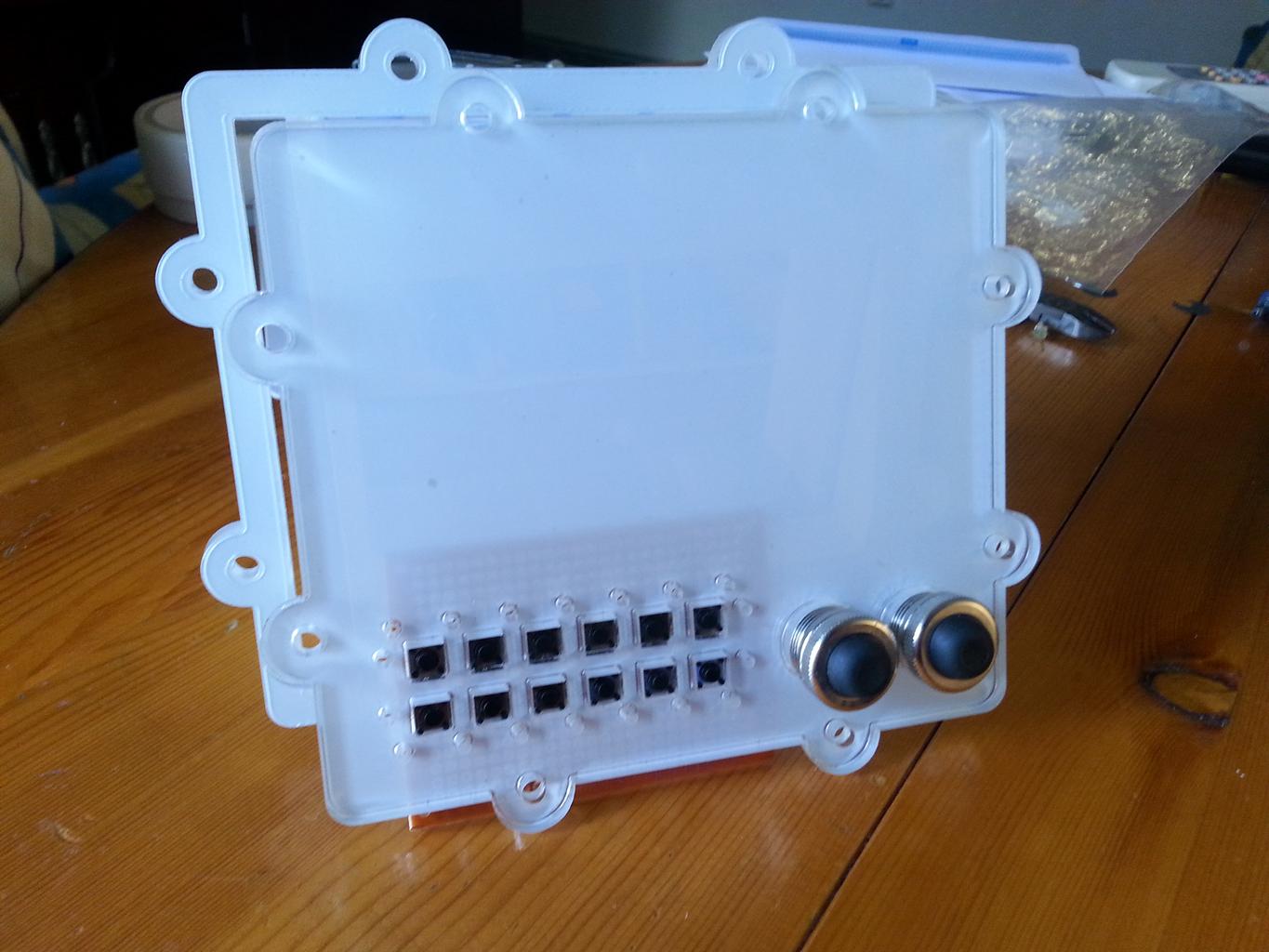

вот например, то, что скоро будет новым корпусом для етрека:

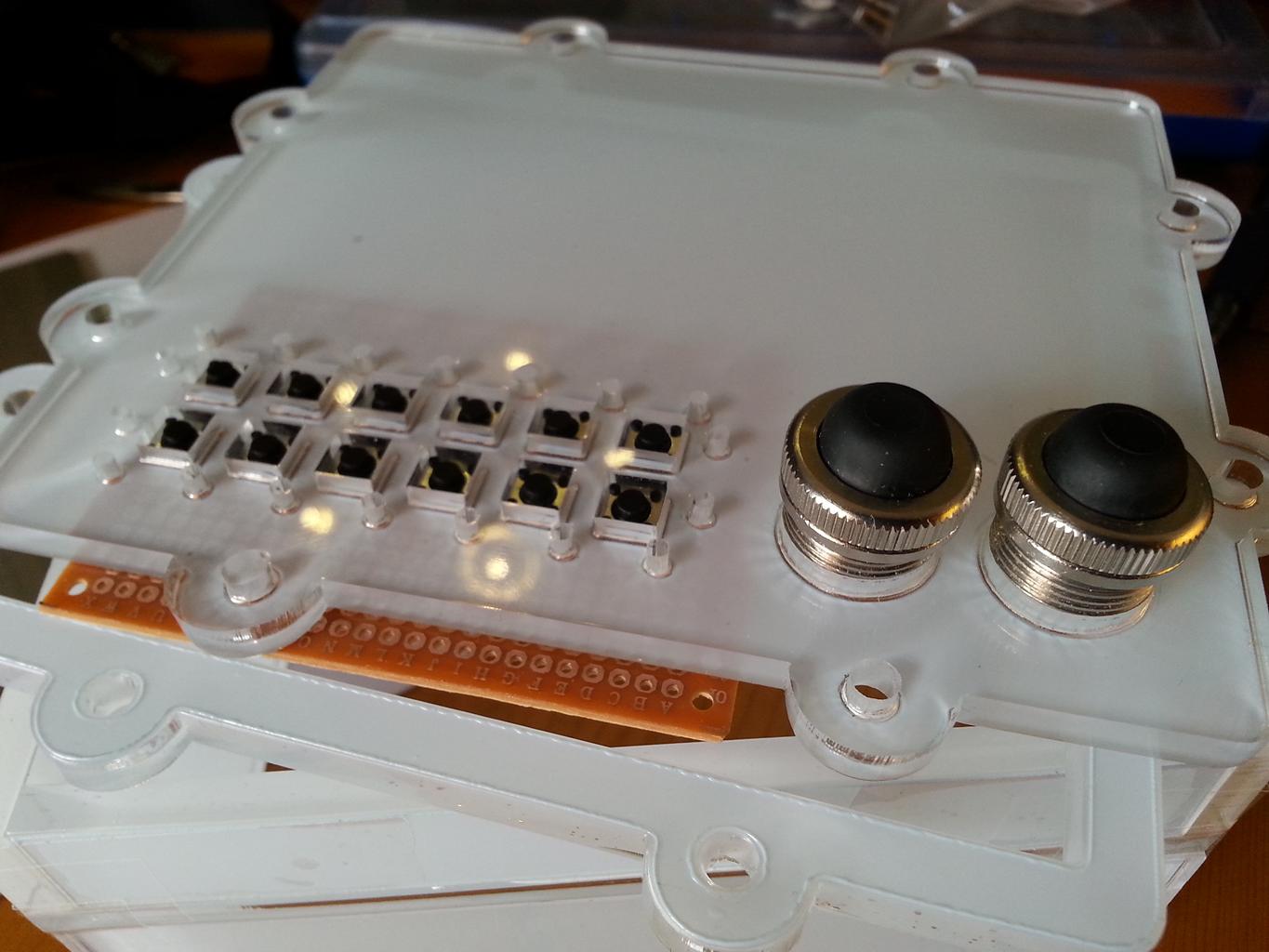

Поближе:



В реальности будет отображено зеркально. Большие кнопки - на вкл и на пинпоинт.

Мелкие - все остальное. Мелкие кнопки будут прикрыты силиконовой мембраной.

Большие кнопки - охрененного качества американские Switchcraft ip68.
Мелкие - обычные микрики.

Можно вообще ставить все кнопки большие от Switchcraft, но компактно не будет, там диаметр посадочного места 15мм.

Естественно оригинальная клавиатура снимается. В моей версии в гермокорпус пойдет только плата от прибора.

Сообщение отредактировано pjrough: Dec 13 2014, 15:07

[DIM]

На сайте http://www.sanhe.ru корпуса только IP65.

[Grommers]

Можно еще не выносные кнопки делать, а просто поставить или сделать герметичные кнопки.

вот например, то, что скоро будет новым корпусом для етрека:



Поближе:



В реальности будет отображено зеркально. Большие кнопки - на вкл и на пинпоинт.

Мелкие - все остальное. Мелкие кнопки будут прикрыты силиконовой мембраной.

Большие кнопки - охрененного качества американские Switchcraft ip68.
Мелкие - обычные микрики.

Можно вообще ставить все кнопки большие от Switchcraft, но компактно не будет, там диаметр посадочного места 15мм.

Естественно оригинальная клавиатура снимается. В моей версии в гермокорпус пойдет только плата от прибора.

Что будете делать с конденсатом на внутренней части силиконовой мембраны? Тактовые кнопки, что у Вас сильно боятся влаги...
Может попробовать сначала снаружи кнопки залить силиконом, а потом уже мембрану?

Сообщение отредактировано GROMMERS: Dec 13 2014, 18:05

[Grommers]

На сайте http://www.sanhe.ru корпуса только IP65.

И что делать под водой с защитой IP65?

[pjrough]

Что будете делать с конденсатом на внутренней части силиконовой мембраны? Тактовые кнопки, что у Вас сильно боятся влаги...
Может попробовать сначала снаружи кнопки залить силиконом, а потом уже мембрану?

С конденсатом никак бороться не буду. Я его за год в своем приборе не видел.
Кстати есть такие же кнопки, только со степенью защиты ip67. Стоят совсем не дорого. Я их в этот раз не ставлю из-за песка. Из предыдущего опыта знаю, что их просто песком заклинит сразу, так что для нормальной работы нужно их все равно защищать мембраной. Поэтому и ставлю обычные кнопки.

Сообщение отредактировано pjrough: Dec 13 2014, 20:05

[Grommers]

С конденсатом никак бороться не буду. Я его за год в своем приборе не видел.
Кстати есть такие же кнопки, только со степенью защиты ip67. Стоят совсем не дорого. Я их в этот раз не ставлю из-за песка. Из предыдущего опыта знаю, что их просто песком заклинит сразу, так что для нормальной работы нужно их все равно защищать мембраной. Поэтому и ставлю обычные кнопки.

В любом случае Вашему упорству можно позавидовать (мое упорство упёрлось в финансы... ) Как только смогу за мной плюс Как Вам вариант радио модуля который я предложил выше?

Сообщение отредактировано GROMMERS: Dec 13 2014, 21:53

[pjrough]

Спасибо за положительный отзыв. То что выкладавал в этой теме на стр 10 - вот это требовало реального упорства. Теперешняя модель - совсем простая.
Вариант радиомодуля сам по себе хорош, но там только 4 кнопки, а их не хватит.
Смотрел еще можно собрать компактный ресивер на arduino nano.
Можно к нему и блютус приделать а управление прибором совсем вести со смартфона.
Но для этого нужно немного програмировать, и уметь протравить печатную плату для блока ключей.... короче оставил идею на потом.

[mast_spam]

pjrough Скажите пожалуйста, корпус резали фрезой или лазером? Сами делали или заказывали? Если заказывали, то почем получается один такой квадратик?

[pjrough]

Корпус резал лазером на заказ.
По ценам, нет смысла ориенторовать резал у знакомого, договаривался.
