Модификация МД для подводного поиска

[oceanhunter]

http://youtu.be/_Cj2cFL3xs4
http://sghsysi.info/view3/6972496/d038e29bb6...848e5a1a237811/
http://sghsysi.info/view3/7001228/b961156b99...3c5b5d10f4eb2c/
http://sghsysi.info/view3/7004178/c591c9f717...cf245b28d/1200/
http://sghsysi.info/view3/6883071/b9e33b501f...3b7bf1462/1200/

Рад тебя видеть на форуме и видео интересные..

[Grommers]

Спасибо
Что касается идеи управления прибором с помощью пульта то несмотря на критику, я бы сказал что такой вариант имеет право на жизнь. Совсем не сложно настроив прибор спрятать пульт под кепку например и бродить себе по шею в воде. Дальность сработки на пульт 4-6 метров. Если есть желание плавать под водой можно спрятать пультик к примеру в распостранненное резиновое изделие или силиконовый чехол.
В продаже видел уже готовые решения (плата + ИК пульт), плату подключаем вместо клавиатуры...

Сообщение отредактировано GROMMERS: Nov 6 2014, 09:40

[chagall]

Спасибо за тему!

[Grommers]

Всем привет!
Хотел бы обсудить с вами такой вопрос, какой из сухопутных приборов по характеристикам более всего подойдет для переделки в подводник как для пресных так и для соленых пляжей? Есть несколько условий к подопытному:
1 Управление должно быть на кнопках (никаких крутилок)
2 Высокая частота (от 10 кГц)
3 Вменяемая цена б/у прибора

Определяюсь с проектом назиму Сам склоняюсь к Whites Spectrum DFX по следующим причинам, частота 15кГц (по пресному должен подойти (чуйка на рыжую мелочь)), режим одновременно работающих двух частот (по соли вроде как должен работать), б/у не дорого...
Интересно ваше мнение и предложения...

Сообщение отредактировано GROMMERS: Nov 10 2014, 13:33

[flagman]

Здорова, пропажа . Я б посоветовал все же прибор линейки cz. Только не 20 или 21 , а например 5 или седьмой. Сухопутный, но обязательно имеющий переключатель "салт"/пресно. В режиме соль сигналы в двух каналах вычитаются так чтоб вычесть влияние соленой воды, и это проведено, работает именно в море, а в режиме пресно они наоборот складываются и прибор неплохо чует в основном конечно за счет 15 кгц - мелкое золото. Ручки можно легко переделать на кнопки (полевик плюс конденсатор, плывет, но совсем медленно) . А дфх он двухчастотный конечно, но не факт, что сигналы у него в каналах даже в программе "ювелирка пляж" вычитаются (компенсируются) именно в той степени как того требует работа непосредственно в соленой воде.... не факт. Пробовал поискать отзывы про работу им в море, не смог найти... Думаю если в набегающей волне терпимо, то и под водой думаю пойдет.

[zheka s]

Я б посоветовал все же прибор линейки cz. Только не 20 или 21 , а например 5 или седьмой.
а я как раз достал себе cz6,с двумя катушками 8 и 10
зимой буду герметить если еще вернусь к приборному поиску

[Grommers]

Здорова, пропажа  . Я б посоветовал все же прибор линейки cz. Только не 20 или 21 , а например 5 или седьмой. Сухопутный, но обязательно имеющий переключатель "салт"/пресно. В режиме соль сигналы в двух каналах вычитаются так чтоб вычесть влияние соленой воды, и это проведено, работает именно в море, а в режиме пресно они наоборот складываются и прибор неплохо чует в основном конечно за счет 15 кгц - мелкое золото. Ручки можно легко переделать на кнопки (полевик плюс конденсатор, плывет, но совсем медленно) . А дфх он двухчастотный конечно, но не факт, что сигналы у него в каналах даже в программе "ювелирка пляж" вычитаются (компенсируются) именно в той степени как того требует работа непосредственно в соленой воде.... не факт.  Пробовал поискать отзывы про работу им в море, не смог найти... Думаю если  в набегающей волне терпимо, то и под водой думаю пойдет.

Здарова :-)
Спасибо, очень интересный вариант с переводом крутилок в кнопки, но на мой взляд неудобный, как потом узнать в каком положении кнопка/крутилка? Да и плыть кондер будет... Достать бы ещё этот фишак... Особенно гламурно смотрелась бы стрелка индикатора
Володь, что думаешь о Мортуне-М и компенсации по Х в этом девайсе? Помнится ты её герметить хотел?

Сообщение отредактировано GROMMERS: Nov 10 2014, 21:48

[Grommers]

А вот и Кощеи прислушались,- уговорил Это сильно упрощает задачу герметизации
Цитирую:

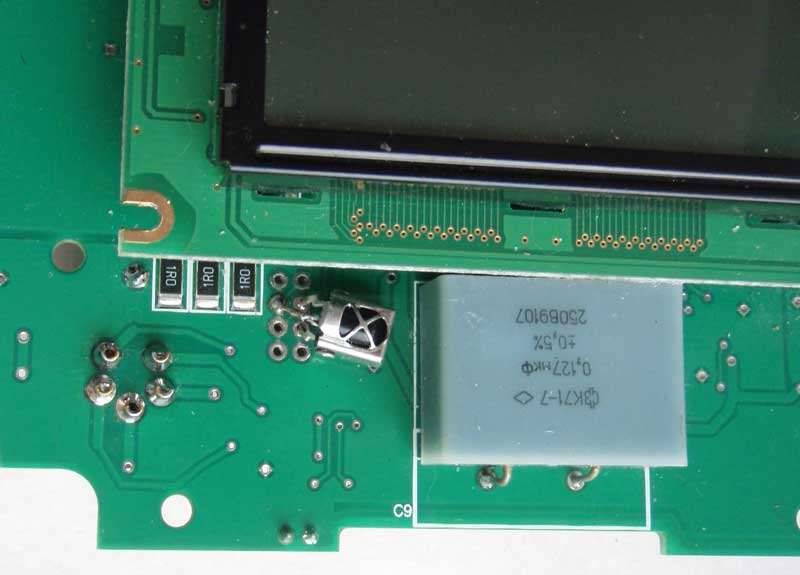

В прошивку К25 добавлена поддержка управления с ИК пульта. Эта экзотика сделана по просьбам "подводных искателей". Оказалось, что клавиатуру для подводной работы достаточно сложно изготовить в любительских условиях. Поэтому они нашли остроумное решение - ставят в свои подводные приборы ИК приемник с платой управления, а управление ведется с копеечного ИК пульта, который элементарно герметизируется. Так вот, в Кощее-25 теперь эта опция тоже доступна. Причем безо всяких дополнительных плат, нужно лишь подпаять фотоприемник на плату К-25 (к разъему Х8). Как это сделать, показано на фото ниже. В качестве пульта можно использовать любой пульт с NEC кодированием. Сейчас в программе по умолчанию настройка кнопок идет под пульт, который показан на фото. Такие пульты в комплекте с фотоприемником продаются на Ebay по смешным ценам (~2$). Однако можно легко перенастроиться под любой другой пульт с NEC кодированием. Как это сделать, я расскажу позже

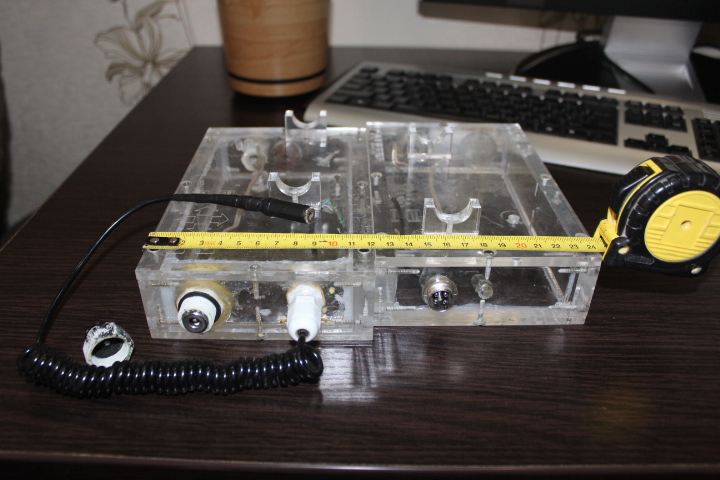

Делаем схожий боксик как на фото (хотите на гермовводах, хотите на разъемах) - и вперед

Сообщение отредактировано GROMMERS: Nov 11 2014, 17:11

Вложенные эскизы изображений

[oceanhunter]

А сколько твой бокс весит (без мд)?

[Grommers]

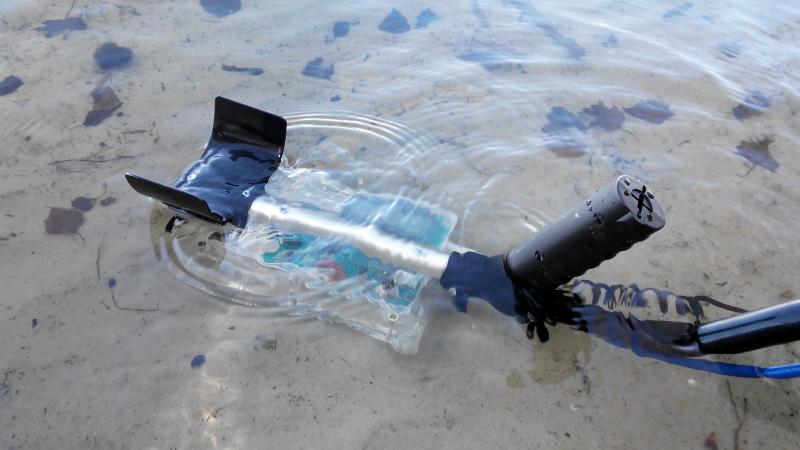

Взвешивать не пробовал, по сухому ходил - вроде нормально, под водой имеет нейтральную плавучесть (там два бокса на фото).

Сообщение отредактировано GROMMERS: Nov 11 2014, 18:33

[flagman]

Здарова :-)
Спасибо, очень интересный вариант с переводом крутилок в кнопки, но на мой взляд неудобный, как потом узнать в каком положении кнопка/крутилка? Да и плыть кондер будет... Достать бы ещё этот фишак... Особенно гламурно смотрелась бы стрелка индикатора
Володь, что думаешь о Мортуне-М и компенсации по Х в этом девайсе? Помнится ты её герметить хотел?

Ну, наше дело предложить.... Я надеюсь ты уже нашел схемку регулятора громкости переделанного из крутилки в две кнопки, люди ж применяют, сильно ж не плывет.... конечно если поставить нормальный кондер, а не первую попавшуюся дешовку с громадным током утечки. По поводу Фортуны, не знаю что есть такое Фортуна-М, но побывавшая у меня в руках обычная Фортуна (изготовленная кстати автором) оставила о себе только негативные впечатления, это просто музыкальная глючная шкатулка, нос которой утрет даже аська.... поэтому выяснять что такое Фортуна-М даже неохота....тем более у меня теперь ГМП и его пока никто не переплюнул...

[Grommers]

Определился с первым подопытным - это Кощей 25К по пресному (попробую применить другой подход герметизации), ну и второй (если достану плату) Терра 705 с 18,5кГц моно датчиком тоже по пресному

[карат]

Может я чего пропустил. Была ли реализована идея с кнопками?


Сообщение отредактировано карат: Nov 24 2014, 00:00

[zheka s]

Карат
С кнопками пока никак,цех где я все делал, временно закрыл,планирую весной
все закончить,у самого скопилась куча заказов от дайверов, но ничего поделать не могу поделать
ибо если делать где то на стороне,слишком дорого получается
Если надо чертежи кнопок и инструкцию по сборке могу скинуть всем желающим

Сообщение отредактировано zheka s: Nov 24 2014, 08:32

[карат]

Порылся в паутине, ничего внятного на глаза не попалось, ну кроме готовых кнопок с функцией вкл/выкл (водонепроницаемых).
А хотелось бы просто нажималки внедрить в мд.
zheka s, если не трудно можно на почту чертежи скинуть. Почта в л/c

[zheka s]

карат
ответил в лс

[tarzan]

Хотел бы к своему ГМП подключить подводные пьезонаушники,как бы это сделать? Спецы помогите!

[ham]

Хотел бы к своему ГМП подключить подводные пьезонаушники,как бы это сделать? Спецы помогите!

Никак, надо рукоблудить из динамических.
У Ведагора была тема про конструктив на самарском форуме.
Или таблетки делать по флагмановскому методу.

[zheka s]

Хотел бы к своему ГМП подключить подводные пьезонаушники,как бы это сделать? Спецы помогите!

а зачем пьезо?
сделай как я,я поставил в свои подводные косс ur 29,звук просто класс
посмотри на 15 страницу там есть фото как я делал себе уши,будут вопросы задавай

Сообщение отредактировано zheka s: Nov 24 2014, 23:05

[tarzan]

Да,прикольно,не всплывают под водой?
