Модификация МД для подводного поиска

[jonikru]

Жека,это у тебя ручка громкости на усилке выведена?

[zheka s]

Жека,это у тебя ручка громкости на усилке выведена?

да,это громкость регулируется

[Grommers]

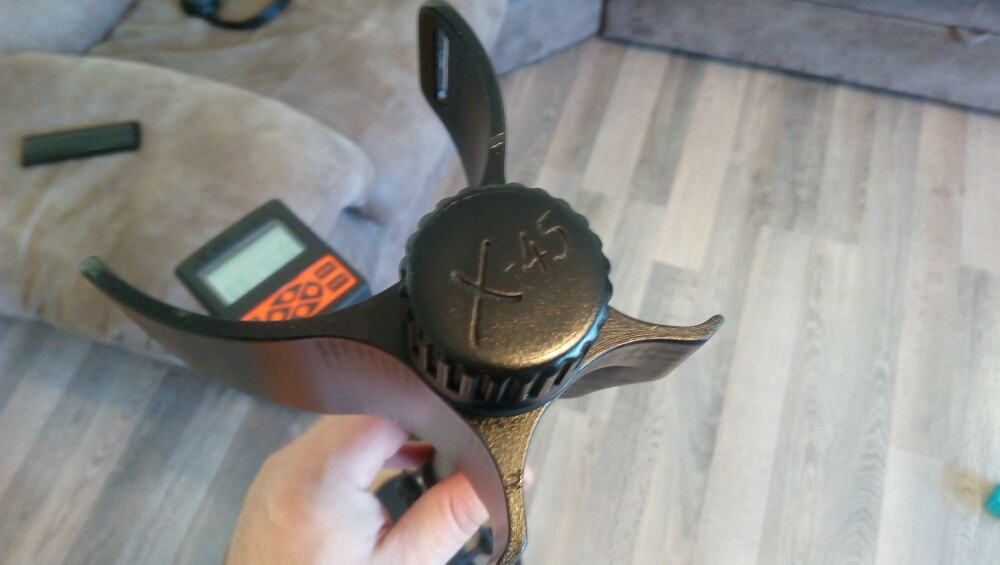

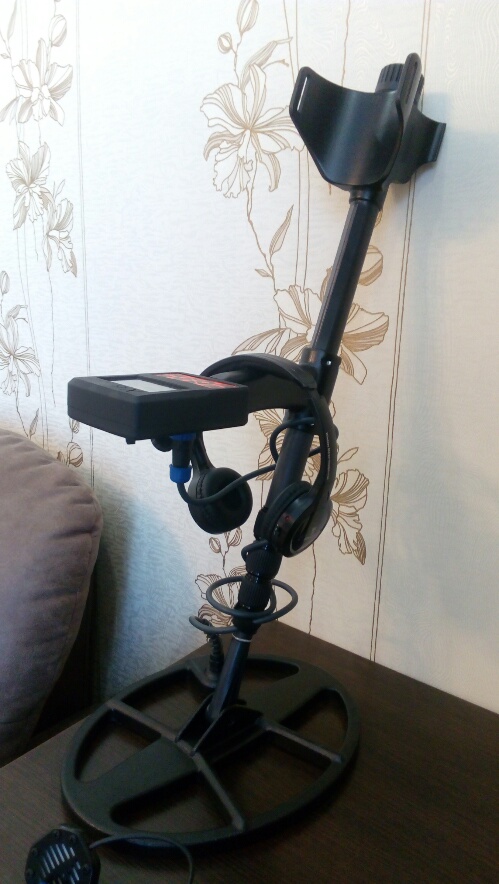

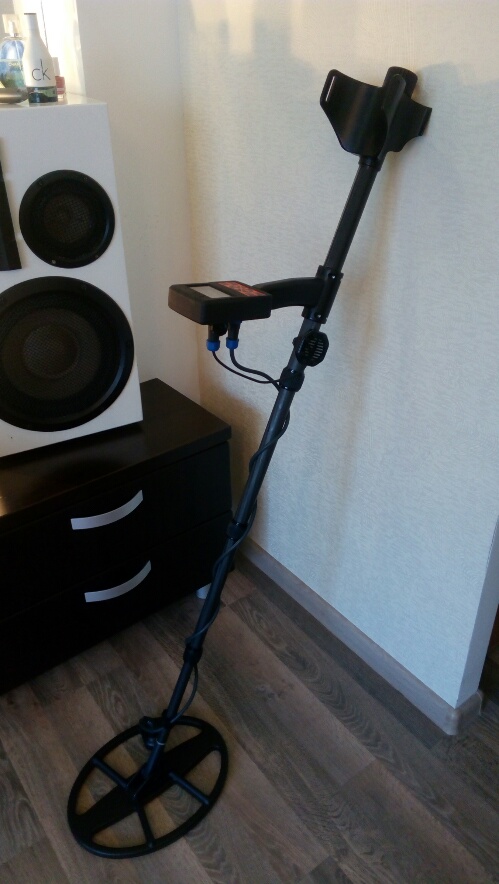

Изготовил детали и собрал очередной герметичный универсал на основе плат Кощей Х45. Штангу изготовил из карбона, Есть возможность оперативной замены питания (Li-Ion 18650) а также замены источников звука, в зависимости от вида поиска.

Сообщение отредактировано Grommers: Mar 25 2019, 10:44

Вложенные эскизы изображений

[Baiker]

Красиво получилось. Я так понял,динамик выносной,когда нужно? А что за подлокотник такой? Похож на Деус,только как бы он на такую штангу налез?

[Grommers]

Красиво получилось. Я  так понял,динамик выносной,когда нужно? А что за подлокотник такой? Похож на Деус,только как бы он на такую штангу налез?

Да, динамик выносной, когда нужно.., так же и подводные наушники, проводные и беспроводные наушники. Подлокотник из встроенным питанием, как и все корпусные детали, проектировал и изготавливал сам.

Сообщение отредактировано Grommers: Mar 25 2019, 11:43

[Baiker]

Подлокотник из встроенным питанием, как и все корпусные детали, проектировал и изготавливал сам.

Спасибо,хорошо получилось!

[jonikru]

Андрей,красиво получилось,только я бы уши вывел в раене подлокотника.

[Grommers]

Андрей,красиво получилось,только я бы уши вывел в раене подлокотника.

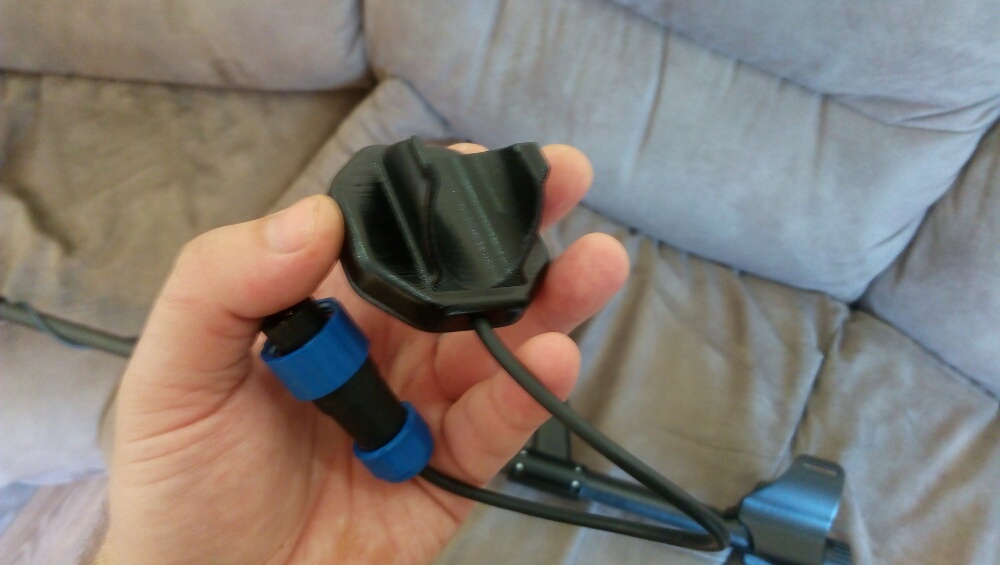

В принципе можно было и так сделать.., тем более что кабель питания из блока в полость рукояти выходит через гермоввод.., вход в подлокотник внутри штанги тоже через гермоввод... Может и переделаю в следующем экземпляре... На какую сторону подлокотника разъём выводить, лево/право?

Сообщение отредактировано Grommers: Mar 25 2019, 12:02

Вложенные эскизы изображений

[jonikru]

В принципе можно было и так сделать.., тем более что кабель питания из блока в полость рукояти выходит через гермоввод.., вход в подлокотник внутри штанги тоже через гермоввод... Может и переделаю в следующем экземпляре... На какую сторону подлокотника разъём выводить, лево/право?

Я на право вывожу,так удобнее всего кабель идет мимо руки на уши.

[handyman]

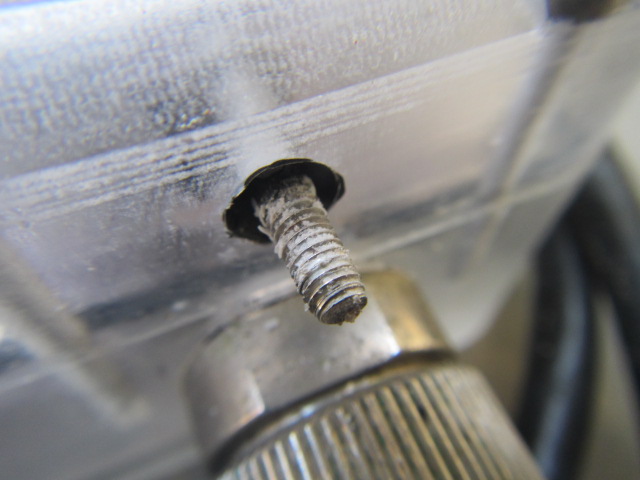

Прошу отписать тут пользователей блоков, где аккумы внутри, а зарядка снаружи, на двух клеммах. Проблем нету в электролите? У меня аккумы садятся за полчаса, на контакте (-) белый налет, на плюсе- коррозия пошла внутрь по болту, и самое главное- прибор никера не видит, галюнит, и только впритык.
Я один такой волшебный,или контакты надо изолировать? А есть резиновые колпачки с резьбой на М4 где?

[WaS]

Прошу отписать тут пользователей блоков, где аккумы внутри, а зарядка снаружи, на двух клеммах. Проблем нету в электролите? У меня аккумы садятся за полчаса, на контакте (-) белый налет, на плюсе- коррозия пошла внутрь по болту, и самое главное- прибор никера не видит, галюнит, и только впритык.
Я один такой волшебный,или контакты надо изолировать? А есть резиновые колпачки с резьбой на М4 где?

Я не пользователь, но есть наработки..
Если контакты напрямую на акб(т.е. схема зарядки внешняя и на контактах присутствует напряжение) - окисление будет.
Если между контактами и акб стоит схема зарядки(внутри блока), то на контактах нет напряжения, соотв. окислятся не будут..

[jonikru]

Я не пользователь, но есть наработки..
Если контакты напрямую на акб(т.е. схема зарядки внешняя и на контактах присутствует напряжение) - окисление будет.
Если между контактами и акб стоит схема зарядки(внутри блока), то на контактах нет напряжения, соотв. окислятся не будут..

Подтверждаю,Василий сказал правильно.Но у Коли 40 промилей так что окисляется не электролизом а от соли.На прибор никакой реакции быть от этого не должно.

[WaS]

Подтверждаю,Василий сказал правильно.Но у Коли 40 промилей так что окисляется не электролизом а от соли.На прибор никакой реакции быть от этого не должно.

Не было б напряжения на контактах, не было бы разницы в окислении.. - " на контакте (-) белый налет, на плюсе- коррозия пошла внутрь по болту"

[WaS]

Беру в ремонт такой меч ..ещё не вскрывал
Интересен отчёт?

[pjrough]

По описанию Николая похоже на электролитическую коррозию.

Как могу понять, разговор про Жекин бокс. У него там диод стоит и схема зарядки. .... Не знаю что и сказать.

Коля, та померяй тестером есть ли напряжение на контактах и сразу все ясно станет....

[jonikru]

Беру в ремонт такой меч  ..ещё не вскрывал
Интересен отчёт?

Конечно интересен.Да любая информация от спеца интересна

[jonikru]

Прошу отписать тут пользователей блоков, где аккумы внутри, а зарядка снаружи, на двух клеммах. Проблем нету в электролите? У меня аккумы садятся за полчаса, на контакте (-) белый налет, на плюсе- коррозия пошла внутрь по болту, и самое главное- прибор никера не видит, галюнит, и только впритык.
Я один такой волшебный,или контакты надо изолировать? А есть резиновые колпачки с резьбой на М4 где?

Коля,если о Жекином корпусе,то по твоим симптомам похоже рыгонула плата балансировки,и у тебя на болтах напруга(тестор и мерить)

[handyman]

По описанию Николая похоже на электролитическую коррозию.
Как могу понять, разговор про Жекин бокс. У него там диод стоит и схема зарядки. .... Не знаю что и сказать.
Коля, та померяй тестером есть ли напряжение на контактах и сразу все ясно станет....

Жень, бокс на Инф Жекин, с начала о клеммах не знаю-
в воду сразу не макал, а сейчас напряжение
за пол-часа заплыва упало с 12,5 до 10.4В.
Как я знаю? Да меpяю тестером на клеммах. Почему в воду полез? Вроде должна быть защита, и я сам видел коллегу с Экплором, кот.фотки выставлял- там контакты голые.
А вот связаны ли глюки с разрядом питания- изолирую от воды, узнаю.

Сообщение отредактировано handyman: Mar 25 2019, 16:06

Вложенные эскизы изображений

[WaS]

..а сейчас напряжение за пол-часа заплыва упало с 12,5 до 10.4В...

Так не должно быть..
Без погружения напряжение не падает?

[handyman]

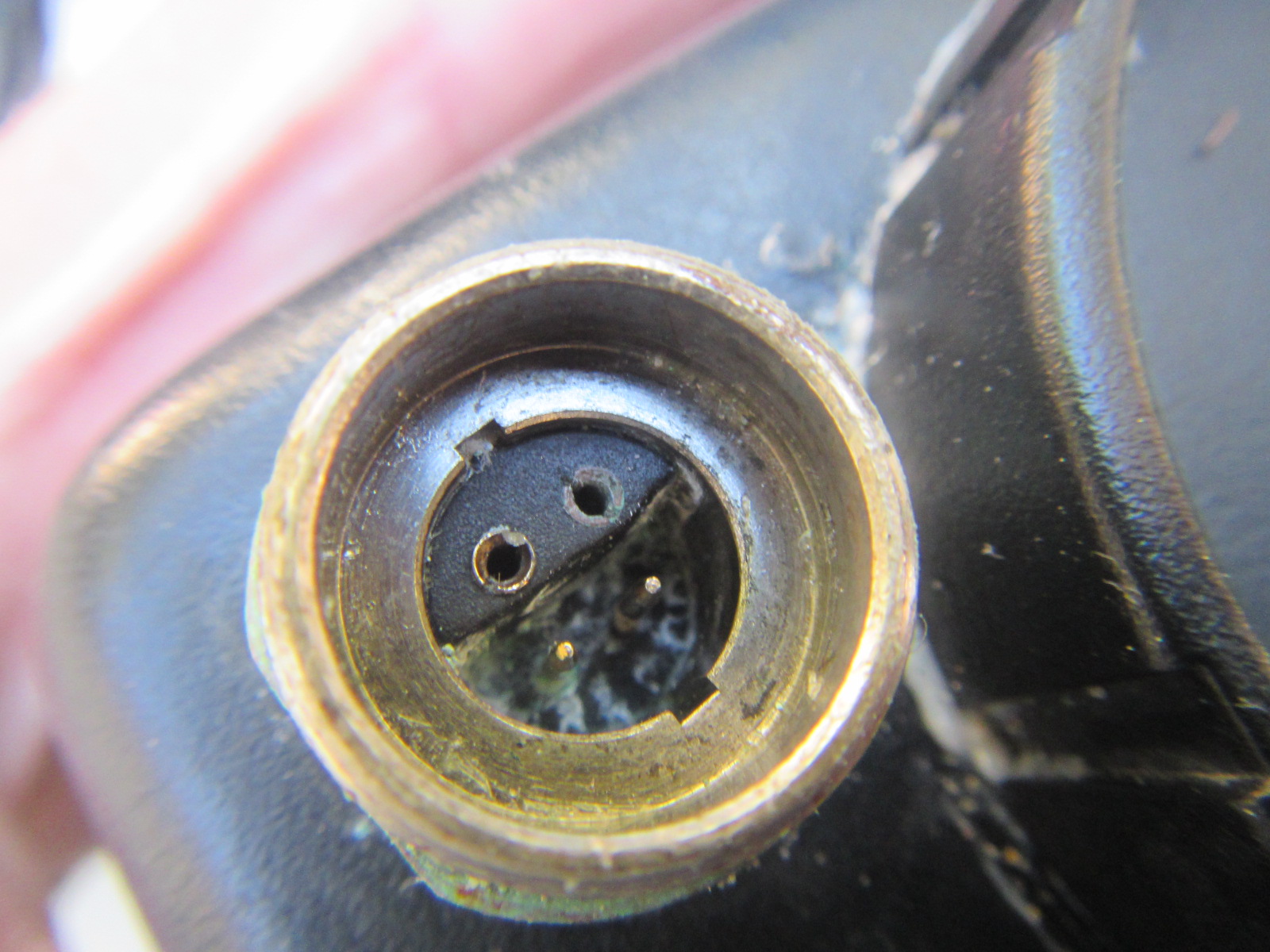

Везде соль..мать ее.. резинки уплотления мажу смазкой, один хрен.. еще немного, и повыбрасываю разьемы, сделаю наушники и катушку напрямую. Жалко только, что много катушек..

Вложенные эскизы изображений
