Модификация МД для подводного поиска

[Сетевой]

Модернизирую сейчас своего подводного экспа, катушку буду заводить в корпус напрямую через гермоввод т.к. надоели глюки из за пластикового коннектора, как на фото выше, сами разъёмы хорошие не текут но не подходят для поиска когда постоянно меняется среда воздух-вода-воздух (глюки).

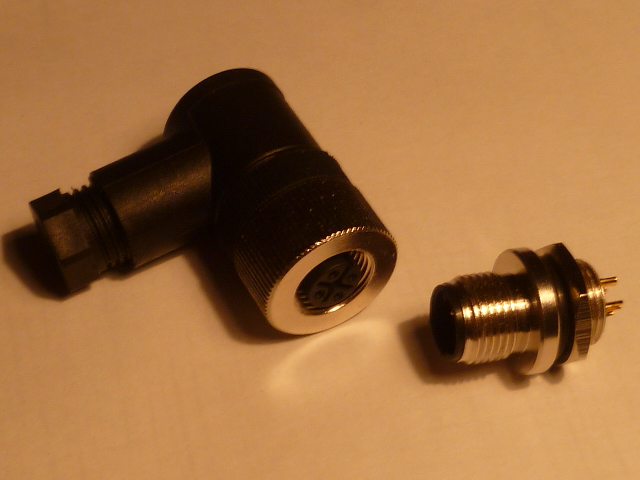

Взял на пробу вот такие, латунь хромированные, внутри залиты смолой, поставлю на наушники, посмотрю как себя поведут может и катушку через них подключу потом, есть такие же полностью из металла с экранировкой соединения проблем не будет.

Вложенные эскизы изображений

[jonikru]

Тю  .Вот это поворот, а смысл тогда всё эту байду начинать.
Так сказать контрольный. И   даже по пресняку о быстрой смене забыть

Ну выже понимаете что даже на воздухе дергать разьемы туда сюда уже ничего хорошего.А тут вода песок и т.д.Одна маленькая песчинка или волосок на резинке и протечка обеспечена.Даже если вы потом удалите воду окисление пойдет по кабелям и в один прекрасный момент придет кердык.И чем часче будете крутить тем быстрее придет кердык.Менять катушки можно но не как перчатки.

[Сетевой]

Катуха 5х10" подходит практически для всех видов поиска в воде, вот её можно прикрутить и забыть о всех остальных размерах.

[kurdulia]

Катуха 5х10" подходит практически для всех видов поиска в воде, вот её можно прикрутить и забыть о всех остальных размерах.

В тине такая точно не прокатит,там круглая нужна, Такой утюжок про которую вы говорите у меня есть в арсенале фишера, Нагрузка на штангу очень большая будет, а летом в траве столько вкусного утоплено.

[Сетевой]

В тине такая точно не прокатит,там круглая нужна, Такой утюжок про которую вы говорите у меня есть в арсенале фишера, Нагрузка на штангу очень большая будет, а летом  в траве столько вкусного утоплено.

Круглая это какая?

[handyman]

Катуха 5х10" подходит практически для всех видов поиска в воде, вот её можно прикрутить и забыть о всех остальных размерах.

В воде пользую эллипс точно с такими размерами, иногда 3/7 снайперку.. А вот не в воде, а в прибойке хожу в шторма с большим эллипсом 10 на 14 дюймов, чтобы охватить по-больше и по-глубже, потому как время дорого, и завтра может быть уже поздно.

[Потрошитель]

Товарищи, ну откровенную .... не несите , а то как то читать не ловко. Правильно залитые разьёмы если и потекут по какой то причине, то пострадает только место контака (окисление, корозия и тд.) Ни в какие кабеля на .... ни чего попасть не может даже теоретически, если не повреждена верхняя оплётка. 2) какие глюки от пластиковых корпусов? Они соизмеримы с сигналами пришельцев с Марса уж тогда. Там ширина соединения без экрана около10мм. Глюки на многочастотниках только из-за возникновения паразитных ёмкостей в местах некачественного контакта. Чаще возникает если оставить корпус пустым по надеясь на цанговый обжим кабеля. Что думаете с завода фирменные IP68 на катушках не разборные и полностью залиты просто так? Пластиковые с металлом разьёмы без всяких банок и почему же нет ни каких глюков, задайте себе такой вопрос.

Сообщение отредактировано Потрошитель: Dec 26 2018, 18:20

[kurdulia]

Круглая это какая?

Так 8 ради этого и брал её с мечом, А в некоторых озёрах оказывается и чистые поля есть.

[Сетевой]

Товарищи,  2) какие глюки от пластиковых корпусов?  Они соизмеримы с сигналами пришельцев с Марса уж тогда. Там ширина соединения без экрана около10мм

Товарищь, вы в корне не правы, вот этих 10мм (на самом деле там больше) достаточно чтобы прибор запел при опускании в воду и вытаскивании из неё, и петь будет пока вода не стечёт с разъёма пластикового, это проверено и скажу больше если разъём металлический и не заземлён то так же будет петь как и пластиковый, это тоже проверено, на собственном опыте.

[pripa]

Страсти такие рассказываете прямо ужасть, понятно что береженого бог бережёт, но как же тогда батарейка на меч почти никогда не протекает, и конэктор там не хитрый без всякой смазки, и откручивается после каждого копа, и закручивается потом опять, а бывает и прямо на водоеме, я понимаю что для кого то это сравнение все равно что сравнивать буй с пальцем, но принцип то одинаковый

[jonikru]

Страсти такие рассказываете прямо ужасть, понятно что береженого бог бережёт, но как же тогда батарейка на меч почти никогда не протекает, и конэктор там не хитрый без всякой смазки, и откручивается после каждого копа, и закручивается потом опять, а бывает и прямо на водоеме, я понимаю что для кого то это сравнение все равно что сравнивать буй с пальцем, но принцип то одинаковый

Вы сравнили высокочастотку и тупо питание.Народ пытался на фишере сделать смену,и результат был хреновый.

Сообщение отредактировано jonikru: Dec 26 2018, 18:27

[Сетевой]

Так 8 ради этого и брал её с мечом, А в некоторых озёрах оказывается и чистые поля есть.

Я сам остановился на размере 10х5" т.к. захват как на 10" круглой и к мелочи правильной более чувствительна и по камышам с ней легче лазить, единственный минус для меня глубина меньше немного чем у круглой 10" а вот тина для меня под вопросом.

[kurdulia]

Страсти такие рассказываете прямо ужасть, понятно что береженого бог бережёт, но как же тогда батарейка на меч почти никогда не протекает, и конэктор там не хитрый без всякой смазки, и откручивается после каждого копа, и закручивается потом опять, а бывает и прямо на водоеме, я понимаю что для кого то это сравнение все равно что сравнивать буй с пальцем, но принцип то одинаковый

У меня гад такой начал протекать, Открутишь, продуешь контакты на пол дня хватает,

[Потрошитель]

Тогда №3 Если делать по уму в корпус пластикой обязателен медный стаканчик экрана, и заливается наглухо, ни чего не наполнятся и естественно не может стечь. Если вы допустили теоретические промахи в своей конструкции приведшие к печальному результату , не проецируйте их на всю теорию кабельных высокочастотных соединений. ))) Я только что вам привёл железобетонное основание- На оригинальных соединениях IP68 нет ни каких фантомов!!! Почему?

[Сетевой]

Я только что вам привёл железобетонное основание- На оригинальных соединениях IP68 нет ни каких фантомов!!! Почему?

Разъёмы из пластика IP68 в оригинальных мд производитель не использует именно по этой причине, а вот с оригинальными IP68 из металла таких проблем не возникает потому что они заземлены уже в самом корпусе , далеко ходить не нужно смотрите гарреттовские разъёмы IP68 с заземлением.

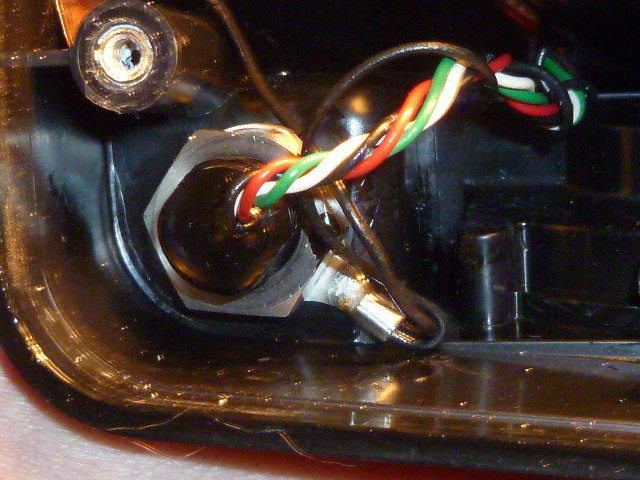

Вот без этой шайбы с заземлением под гайкой гарреттовский IP68 будет петь при каждом опускании вынимании из воды

Сообщение отредактировано Сетевой: Dec 26 2018, 18:52

Вложенные эскизы изображений

[jonikru]

Тогда №3 Если делать по уму в корпус пластикой обязателен медный стаканчик экрана, и  заливается наглухо, ни чего не наполнятся и естественно не может стечь.  Если вы допустили теоретические промахи в своей конструкции приведшие к печальному результату , не проецируйте их на всю теорию кабельных высокочастотных соединений. ))) Я только что вам привёл железобетонное основание- На оригинальных соединениях IP68 нет ни каких фантомов!!! Почему?

Потрошитель,пока от вас слышали один текст.Покажите свои работы,куда вы ставили эти разьемы.А то одна теория.Нам есть что показать а вам?

[pripa]

Вы сравнили высокочастотку и тупо питание.Народ пытался на фишере сделать смену,и результат был хреновый.

Сравнение очень даже очевидное, и не важно это тупо питание или высокочастотка, главное что не течёт при простом устройстве конэктора, и вилка в середине ничем не залита, а если соединение протекаете или типа пробивает на корпус, то не нужно быть сильным электронщиком чтоб понять что в этом конэкторе есть какая то лажа , иначе мне не понять как контакты находящиеся в пластиковом сердечнике , разделённые тремя резиновыми кольцами и не контактирующие с железной оболочкой могут давать какие то глюки?

[Сетевой]

[quote=pripa,Dec 26 2018, 18:50]
Сравнение очень даже очевидное, и не важно это тупо питание или высокочастотка, главное что не течёт при простом устройстве конэктора, и вилка в середине ничем не залита, а если соединение протекаете или типа пробивает на корпус, то не нужно быть сильным электронщиком чтоб понять что в этом конэкторе есть какая то лажа , иначе мне не понять как контакты находящиеся в пластиковом сердечнике , разделённые тремя резиновыми кольцами и не контактирующие с железной оболочкой могут давать какие то глюки?
[
поверьте очень сильное влияние на этот узел (разъём)оказывает перемена среды воздух-вода- воздух, именно на разъём на саму электронику в корпусе такого влияния нет почему то

[Потрошитель]

Разъёмы из пластика IP68 в оригинальных мд производитель не использует именно по этой причине, а вот с оригинальными IP68 из металла таких проблем не возникает потому что они заземлены уже в самом корпусе , далеко ходить не нужно смотрите гарреттовские разъёмы IP68 с заземлением.
Вот без этой шайбы с заземлением под гайкой гарреттовский IP68 будет петь при каждом опускании вынимании из воды

То что металлические корпуса заземлены через зазёмлённую маму и ежу ...- похоже велик опять изобрели.))) Вы что не сталкивались с полностью пластиковыми оригинальными разьёмами , только гайка с резьбой (тоже к земле когда вкручивается) всё остальное только пластик. Навскидку: Зо-Зо, Крузер, Эквинокс (у него не разбирал, но вид так) У Зо-зо там правда ещё и феррит висит. Ну и резать кабель как можно ближе к входным цепям.

[pripa]

[quote=Сетевой,Dec 26 2018, 19:01]
[quote=pripa,Dec 26 2018, 18:50]
Сравнение очень даже очевидное, и не важно это тупо питание или высокочастотка, главное что не течёт при простом устройстве конэктора, и вилка в середине ничем не залита, а если соединение протекаете или типа пробивает на корпус, то не нужно быть сильным электронщиком чтоб понять что в этом конэкторе есть какая то лажа , иначе мне не понять как контакты находящиеся в пластиковом сердечнике , разделённые тремя резиновыми кольцами и не контактирующие с железной оболочкой могут давать какие то глюки?
[
поверьте очень сильное влияние на этот узел (разъём)оказывает перемена среды воздух-вода- воздух, именно на разъём на саму электронику в корпусе такого влияния нет почему то
[/quote]
Так я верю , почему нет ! По началу и неопытности долго ходил с мечем(не нырял) у которого были трещины в проводке и глючил он только при выходе из воды, некому было объяснить в чем дело, а сам не догонял, так потом когда менял катушку и отрезал старые провода а потом выпаивал их из материнской платы , то они были темно-бурого цвета и густо покрыты как бы пылью такого же цвета , которая прям сыпалась как мука , но темнемением прибор работал и приносил хорошие дивиденды, щас конечно до такого не довожу
