Модификация МД для подводного поиска

[zheka s]

припаять катушку к плате - правильное решение, если не планируется менять катушки. А чего герморазъем не использовать для подклучения катушки к гермо - корпусу?

Кнопки буду механическими? Панель выкинули и паяете механич. гермо-кнопки к прибору, верно?

да кнопки будут из нержавейки,заберу у токаря покажу
от разъема ушел,проще поменять нижнюю крышку,все равно кабеля в нижжней крышке будут заливаться эпоксидкой как в мече,потому что бокс буду обжимать давлением 5 кг,чтоб можно было погружаться с ним

[pjrough]

Моя задача была первым делом оценить нужно ли это мне или нет. Поэтому сделал все обратимые изменения. Ничего не менял не резал и не паял.

Вот фото кабеля - переходника -




2 Zheka- Естественно паять к плате - самое оно. А еще если добыть у Nel катушку с кабелем без пружины и нужной длинны....

Я в тот момент, когда буду паять кабель напрямую, и корпус выкину. Получется вообще компактней некуда.

[zheka s]

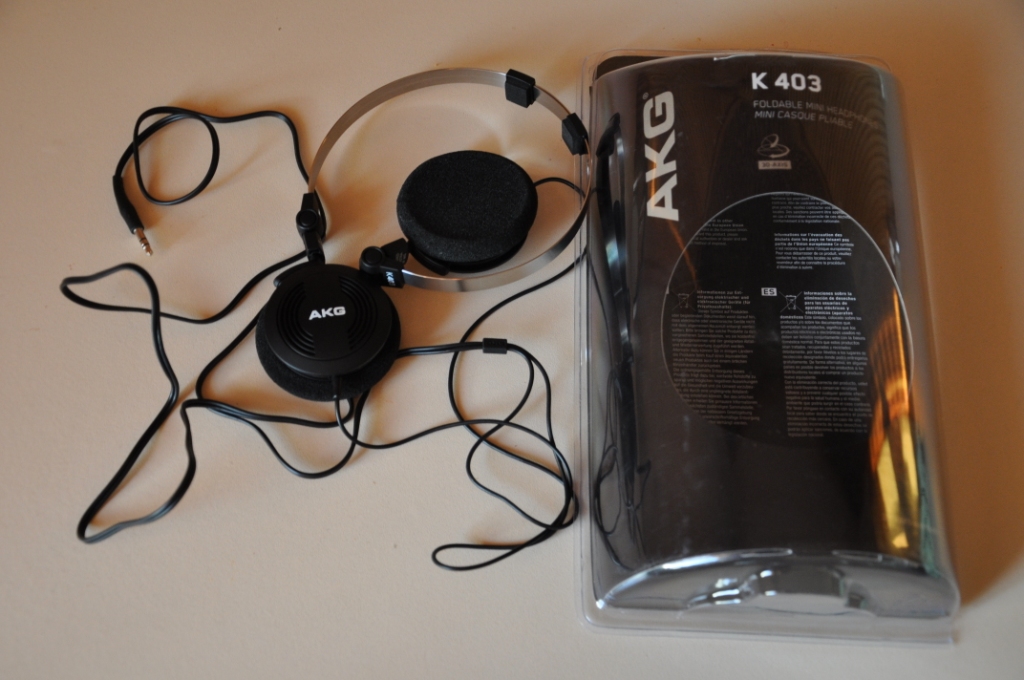

вот еще сегодня приобрел такие уши,трак зазвучал совсем по другому с ними,завтра буду их превращать в подводные

Сообщение отредактировано zheka s: Aug 20 2014, 21:23

Вложенные эскизы изображений

[Аксель]

Так вроде у NEL как раз-то и можно заказать такую?
Теперь, после разъяснений стало понятно, отчего увеличилось количество деталей...
Интересуют два вопроса - можно ли залить платы в какой-нибудь аквасил-эпокси-локтайт, не отразится ли это на работе электроники, и из чего сделана передняя часть на текущей версии - 0,5 + силиконовая штора/занавеска?

[pjrough]

Да, Nel вроде такое предлагает. Но еще не списывался с ними.
Я плату покрыл цапонлаком - тем что было. Теми акрилами, локтайтаи что для защиты плат от влаги разработаны, тоже можно покрыть.
Передняя часть - силиконовая прокладка + мембрана вырезанная из тонкого пластика (прозрачная папка для документов).

У меня опять же не стоит задача с ним погружаться на 5 метров. Это скорее второй прибор к экскалибуру, типа рептилия с которой можно и по сухому пробежаться.

[zheka s]

если кому нужен кабель
могу предложить (отдать,подарить) для экспериментов dls акустический(межблочник) с золотыми жилами как написано былоо когда покупал,очень качественный кабель,внутри куча экранов,супер пупер качество передачи звуки а значит сигнала в целом любого
есть 3 или 4 метра метра
украина (новая почта) пересыл за ваш счет

[pjrough]

Пробовали его использовать в данном етреке? как он в разрезе выглядит, есть фото? ... интересуюсь больше для общего развития, ко мне "новая почта" не ходит.

[zheka s]

в етреке не пробывал неохота курочить катушку,думаю должен работать
там две жилы диаметром 8мм спаянные между собой,но их можно распустить,и каждую вставить в свой гермоввод,зато каждая пара контактов независимый кабель,как по мне очень надежное решение от помех
похож на этот визуально

Сообщение отредактировано zheka s: Aug 20 2014, 21:53

Вложенные эскизы изображений

[stepniak]

вот еще сегодня приобрел такие уши,трак зазвучал совсем по другому с ними,завтра буду их превращать в подводные

Сделайте снимки ,интересно решение поглядеть .

[zheka s]

Сделайте снимки ,интересно  решение поглядеть .

обязательно сделаю и завтра выложу

[pjrough]

Zheka s и не курочте. должно быть вот такое как в моем посте на этой стр. Тоже как бы 2 кабеля, каждый в своей оплетке:

http://www.reviewdetector.ru/index.php?sho...=697181&st=200#

Сообщение отредактировано pjrough: Aug 20 2014, 22:05

[zheka s]

Zheka s и не курочте. должно быть вот такое как в моем посте на этой стр. Тоже как бы 2 кабеля, каждый в своей оплетке:

http://www.reviewdetector.ru/index.php?sho...=697181&st=200#

вас понял,лезть в дебри не буду и так уже дальше некуда залез

[zheka s]

а вообще после меча,етрак меня просто поражает,дискрим,маски и прочее просто ух......... не дождусь когда с ним открою сезон
п.с против меча ничего не имею у самого меч,это святое, как первая машина что ли...

[pjrough]

Мне тоже Етрек понравился после меча. Но я маски не пользую (или думаю что не пользую). Озвучиваю все цветное и копаю.

[oceanhunter]

Вопрос к pjrough а нельзя было разъем от катушки соединить напрямую с боксом.. ну без всяких коннекторов, вроде по длине провода от катушки все в порядке?

[zheka s]

Мне тоже Етрек понравился после меча. Но я маски не пользую (или думаю что не пользую). Озвучиваю все цветное и копаю.

я все таки попробую с масками поиграться а потом посмотрим

[pjrough]

2 oceanhunter Можно, но он то не герметичный. А менять на герметичные пока не хо. Но когда-то будет именно так.

Сообщение отредактировано pjrough: Aug 20 2014, 22:28

[zheka s]

для pjrough
а вы на авто чуйке ходите ?? или на ручной??

Сообщение отредактировано zheka s: Aug 20 2014, 22:32

[oceanhunter]

Значит я точно не показывал фотки
Фактически бокс распался на две половинки, щель разошлась, все держится на сопле длиной 30-40 мм.
СЗОТ

у меня как-то при зарядке попал кусочек фольги в разъем... хорошо, что успел отключить во время. И как он туда попал хрен знает!

[oceanhunter]

для pjrough
а вы на авто чуйке ходите ?? или на ручной??

pjrough ходит на авто... а вот интересно, когда попробует на ручной и в воде. Потому как по суху проблем не будет.
