Модификация МД для подводного поиска

[jonikru]

Вот такое уплотнение потенцеометров,по мотивам фишера и адаптированное под наши условия.

Сообщение отредактировано jonikru: Jun 11 2018, 14:03

Вложенные эскизы изображений

[груз]

Женя,боксы у тебя просто прелесть! Главное,внушают уверенность в их герметичности.У меня чз21(практически новый)и со мной согласятся многие,нет нет,да и проскочит мыслишка в его герметичности.Твои боксы это практичность,знание и душа!

[jonikru]

Спасибо,я стараюсь

[jonikru]

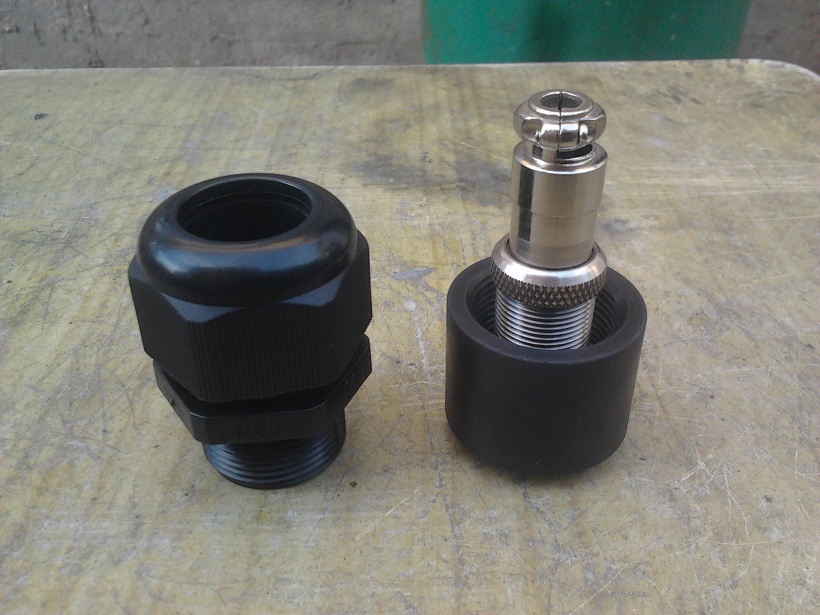

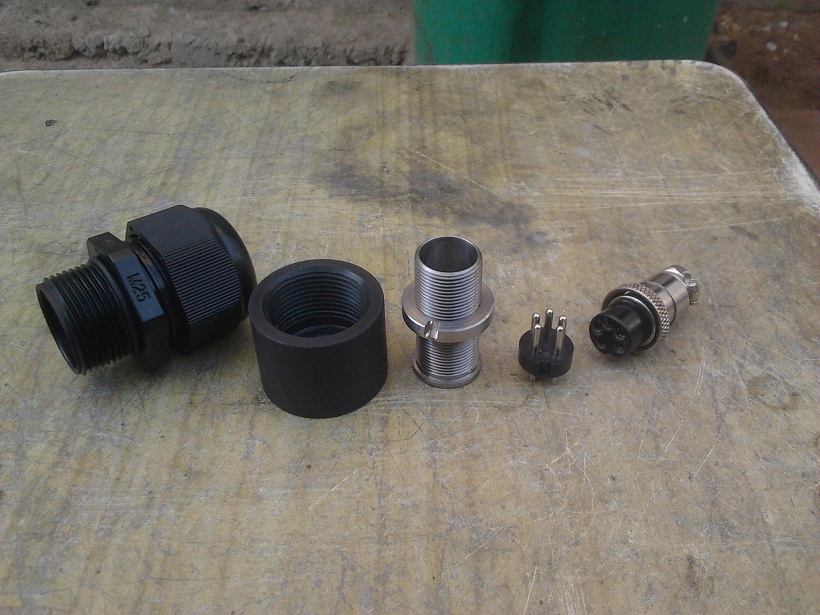

Привет всем.Сегодня лирическое настроение было,решил маленько експом занятся.По Жекиной схеме делаю разьединение на базе большого гермоввода.Я только взял не дюймовый а 25 на 1.5 метрический.Так как у меня станок только метрику режет.Маленько пластика маленько титана и чуток подербанил разьем.Вот так примерно получилось.

Вложенные эскизы изображений

[jonikru]

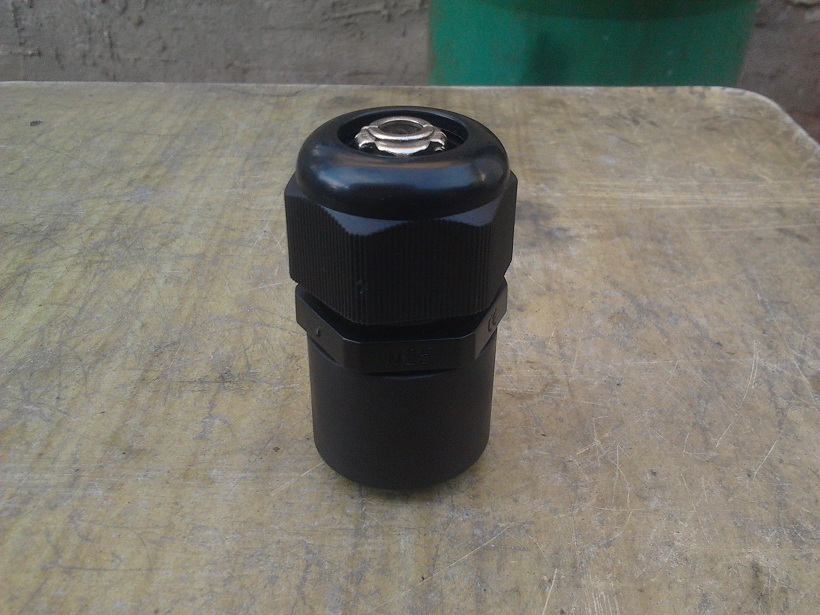

Вот так в сборе.На разьем катушки буду делать втулку из капролона(под гермоввод).Мне нравится как выходит,спасибо pjrough за идею

Вложенные эскизы изображений

[zheka s]

Вот так в сборе.На разьем катушки буду делать втулку из капролона(под гермоввод).Мне нравится как выходит,спасибо pjrough за идею

крутяк
мне нравится
Жек сделай еще ответку такую же с нержи или чего там использовал ,залил эпокси и как на гарике будет

Сообщение отредактировано zheka s: Jun 18 2018, 21:16

[pjrough]

Женя, красиво вышло.
Длины хватит, чтоб кабельный ввод обхватил кабель за коннектором катушки?

[Grommers]

Надо было столько пилить и красить корпуса, что бы потом колхозить разъём в огромном кабельном вводе. Чем готовый герморазъем не устраивает?

Сообщение отредактировано Grommers: Jun 18 2018, 22:16

[pjrough]

Андрей, все просто.
Гермокапсула - это надёжное решение, вторым плюсом которого является возможность подключать штатную катушку без какой либо переделки вообще. Вот просто так, как она прийдёт от производителя.
А если учесть, что обсуждаем тут приборы подводные, то возможность вернуть по гарантии катушку, в которую не вмешивались, тоже является плюсом.

Те синие коннекторы (и черные) у меня выдерживают в среднем год использования на наушниках. Пластик деградирует от уф излучения и солёной воды. Я их даже не заливаю ничем. Они просто от руки выкручиваются, ставится ЗИП и опять в воду.

....

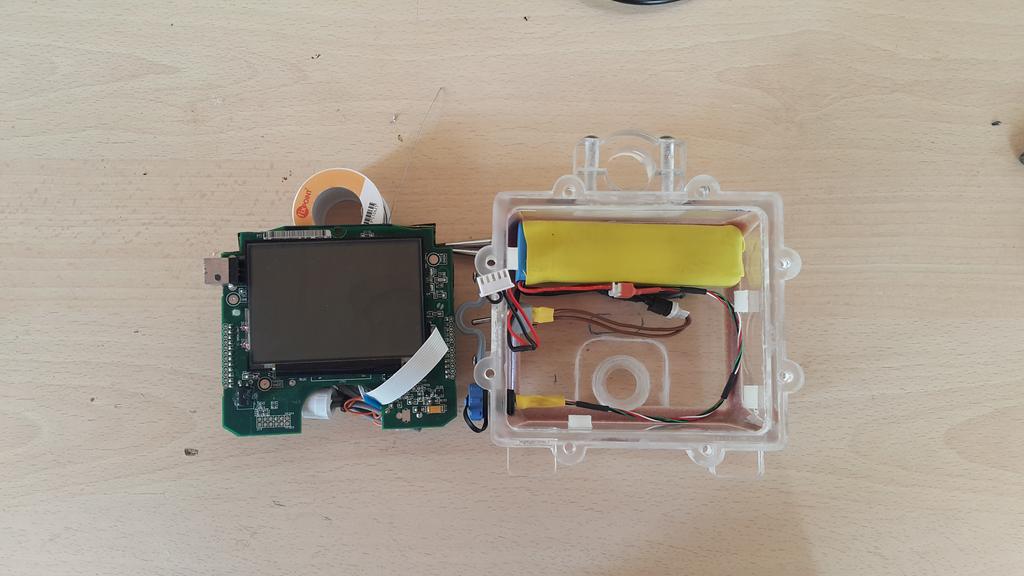

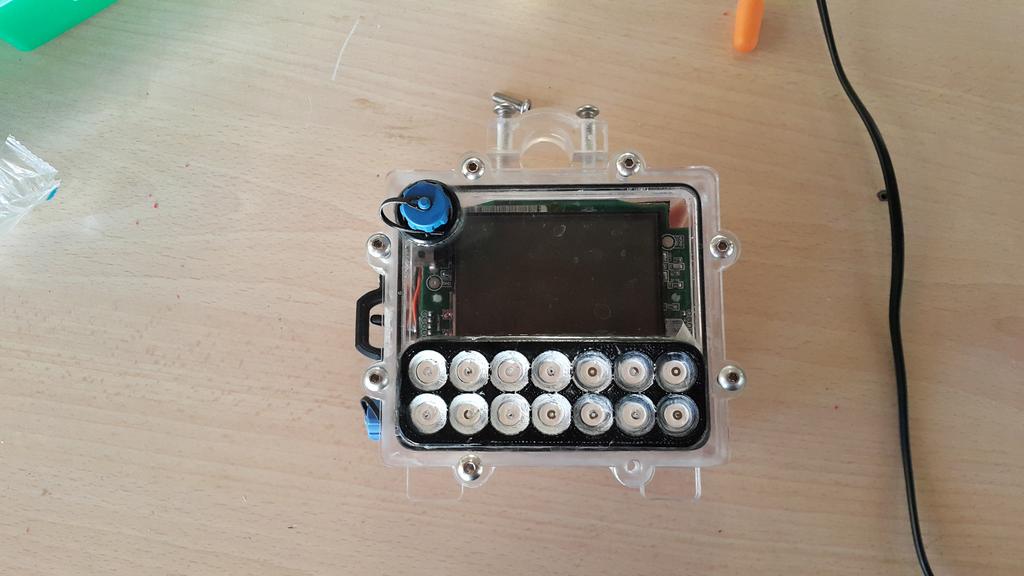

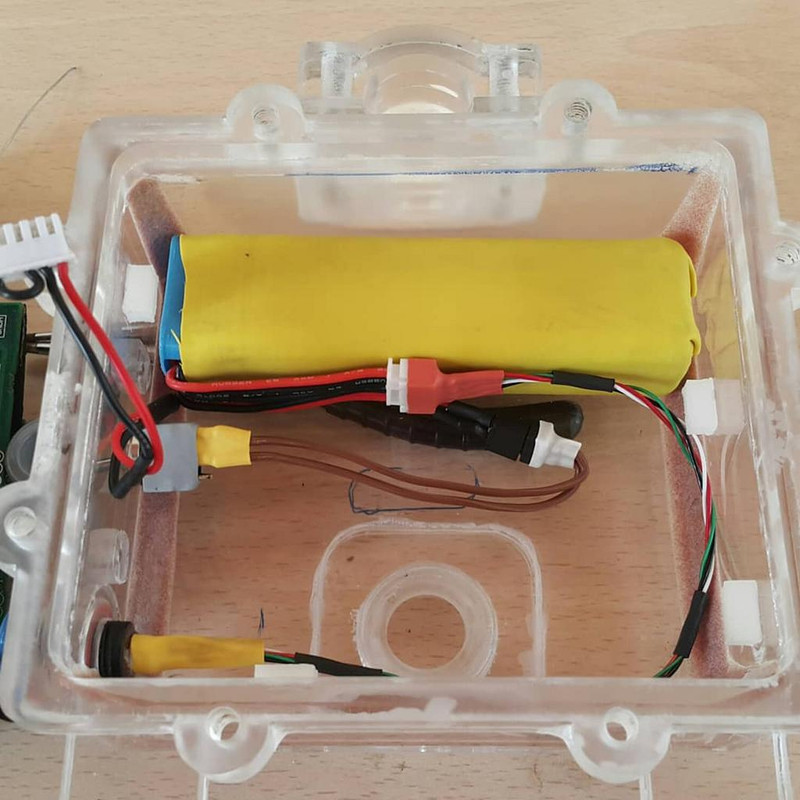

Доделал черепашьим шагом второй етрек.

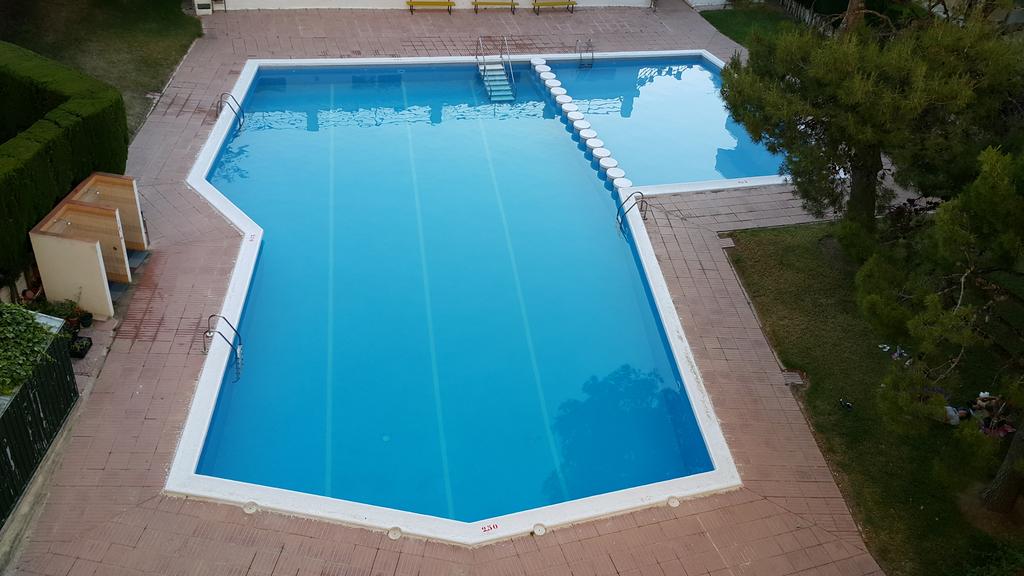

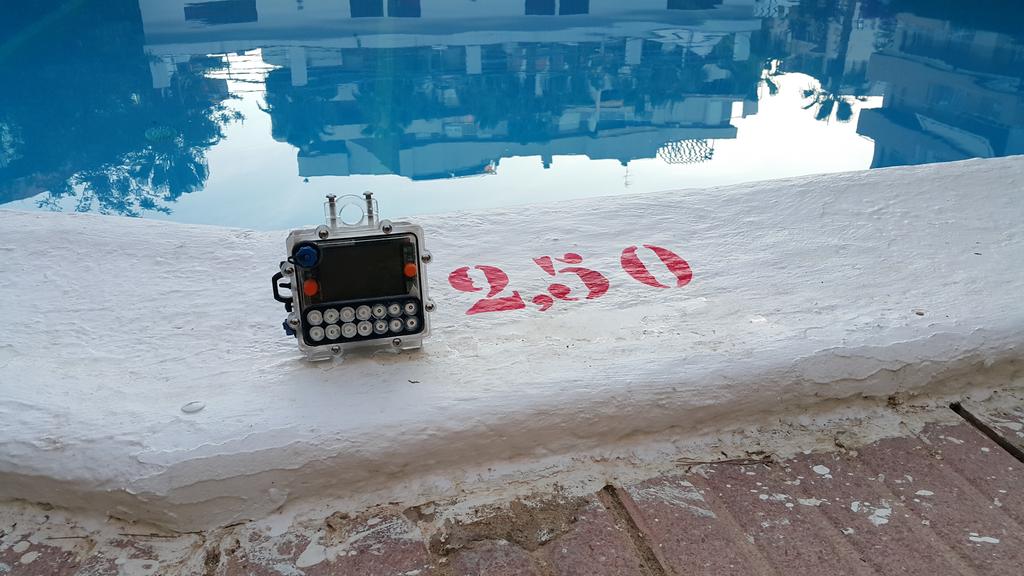

Так как автоклава нет, но басеин во дворе уже действует, то предварительный гидротест будет в нем, а окончательный на 4м с хукой.

[jonikru]

крутяк
мне нравится
Жек сделай еще ответку такую же с нержи или чего там использовал ,залил эпокси и как на гарике будет

Жень,если помниш я так делал на гарета.Траханья много а вобшем схема мне не понравилась.И поэтому было два варианта,или делать отдельную капсулу(типа твоей или Жекин вариант.И самое главное минус гаретовского розьема контакт метала с водой а вода соленая и токопроводная.

[jonikru]

Надо было столько пилить и красить корпуса, что бы потом колхозить разъём в огромном  кабельном вводе. Чем готовый герморазъем не устраивает?

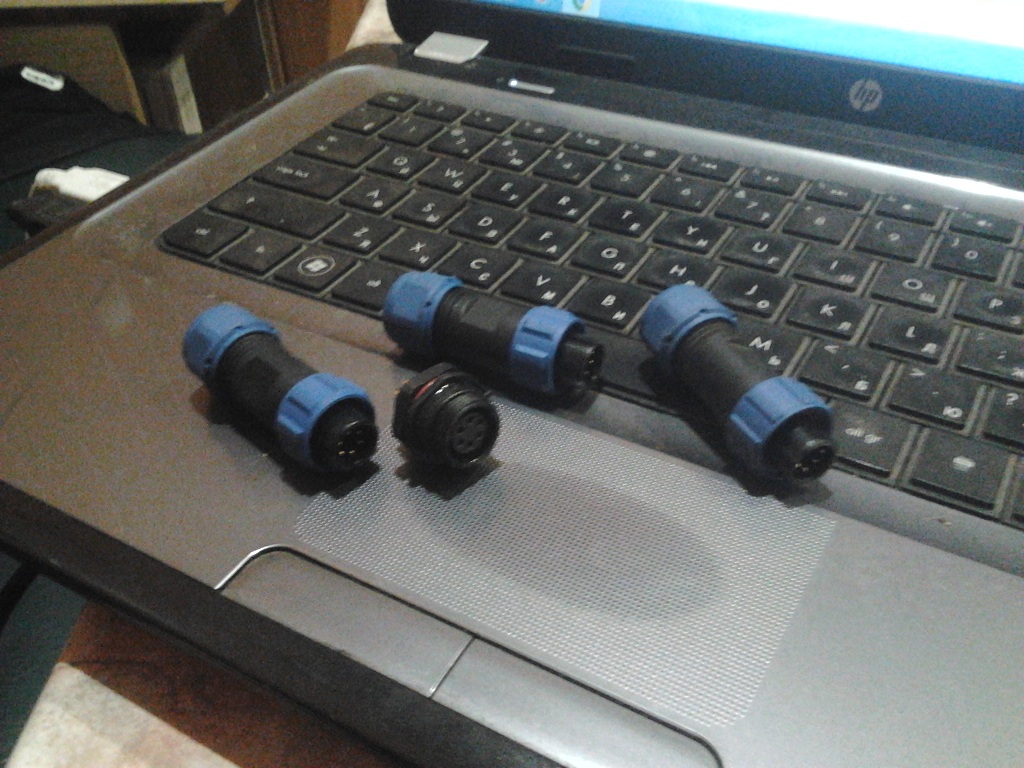

Стоило Андрей еще и как стоило.Я выбрал самую не убиваемую схему.А вот эти разьемы (нифига не дешовые)были куплены год назад.Даже на наушники ставит это г.. я не буду.


Вложенные эскизы изображений

[jonikru]

Андрей, все просто.
Гермокапсула - это надёжное решение, вторым плюсом которого является возможность подключать штатную катушку без какой либо переделки вообще. Вот просто так, как она прийдёт от производителя.
А если учесть, что обсуждаем тут приборы подводные, то возможность вернуть по гарантии катушку, в которую не вмешивались, тоже является плюсом.

Те синие коннекторы (и черные) у меня выдерживают в среднем год использования на наушниках. Пластик деградирует от уф излучения и солёной воды. Я их даже не заливаю ничем. Они просто от руки выкручиваются, ставится ЗИП и опять в воду.

....

Доделал черепашьим шагом второй етрек.





Так как автоклава нет, но басеин во дворе уже действует, то предварительный гидротест будет в нем, а окончательный на 4м с хукой.

Жека,ну круто получилось

[Grommers]

Стоило Андрей еще и как стоило.Я выбрал самую не убиваемую схему.А вот эти разьемы (нифига не дешовые)были куплены год назад.Даже на наушники ставит это г.. я не буду.

Жень, если на фото SP13 то я согласен, это не разъёмы... Я ставлю SP16 - полет нормальный.

[pjrough]

Ну sp16 из-за большего диаметра будут просто деградировать чуть дольше....

[Grommers]

Всем привет!
Немного не в тему...
Может кого заинтересует.., в общем в связи с обновлением обородования решил продать свой ЧПУ станок с размером поля 300х400мм., для производства изделий из оргстекла, бронзы, алюминия идеальный вариант. За год эксплуатации замечаний небыло вообще. Опоры выполнены на рельсах, установлены индукционные концевики, качественная электроника, датчик авто ноля, шпиндель на полтора киловата, частотник.., всё собиралось по индивидуальному заказу профессионалами своего дела.
В комплекте отдам набор цанг, фрез, систему водяного охлаждения шпинделя, комплект зажимов, и системный блок компьютера со всем необходимым программным обеспечением. Ничего настраивать не нужно, можно сразу приступать к творчеству. В хорошие руки отдам за 1850$. Отправлю по Украине.

Сообщение отредактировано Grommers: Jun 20 2018, 09:56

Вложенные эскизы изображений

[КиРюХа]

Коллеги подскажите где можно купить пьезодинамики правильные для подводных наушников?

[jonikru]

Коллеги подскажите где можно купить пьезодинамики правильные для подводных наушников?

Кирил,если для СЕ лучше ставь динамики.Я лично на динамиках делаю.

[КиРюХа]

Кирил,если для СЕ лучше ставь динамики.Я лично на динамиках делаю.

спасибо Жень,какие динамики взял? если не секрет?

Сообщение отредактировано КиРюХа: Jun 24 2018, 11:29

[kahok]

Кто нибудь пробовал подобные кнопки? (Не реклама, не мой канал) https://www.youtube.com/watch?v=N4U56Pd00SQ

Сообщение отредактировано kahok: Jun 25 2018, 08:26

[pjrough]

собрал компактный етрек для дайвинга / снорклинга
