Модификация МД для подводного поиска

[кася]

короткое видио моего прибора

https://www.youtube.com/watch?v=-BKuPLr_j6Q&feature=youtu.be

[vinat]

короткое видио моего прибора

https://www.youtube.com/watch?v=-BKuPLr_j6Q&feature=youtu.be

Видео не доступно.

[ПерекопайПоле]

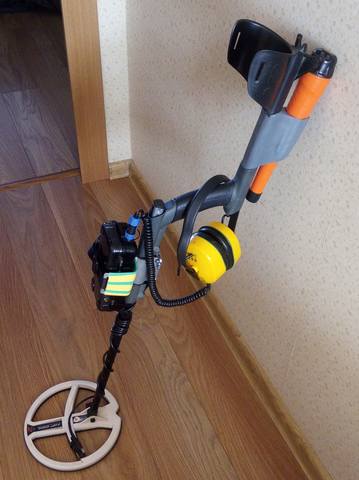

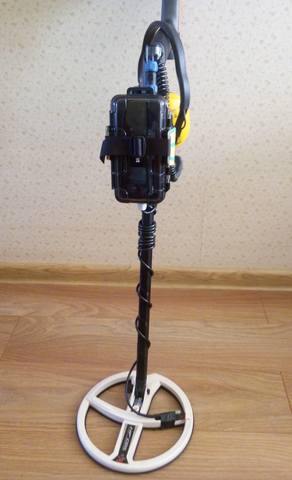

Добавлю свое зимнее творчество.

[God of War]

Герметизация Sovereign Elite

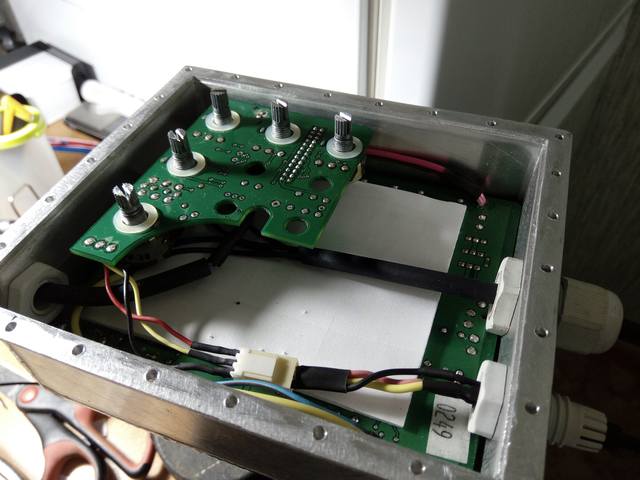

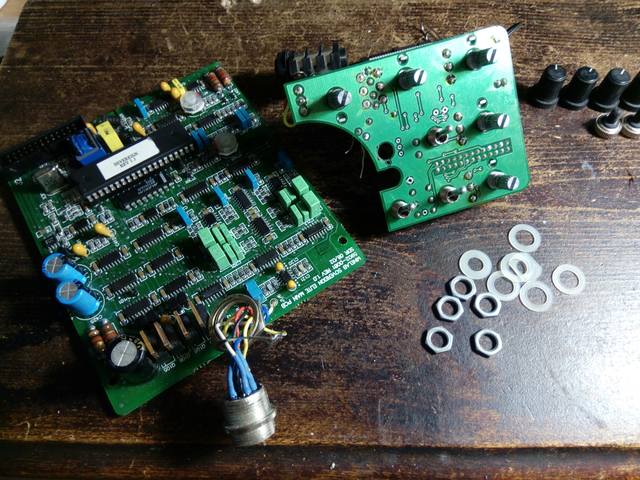

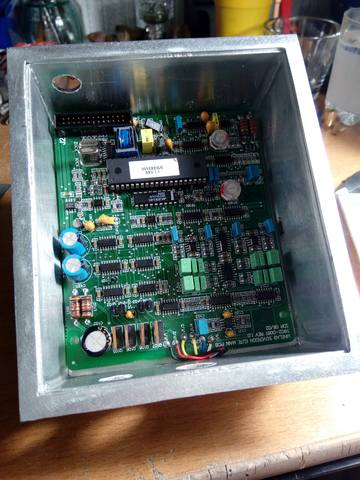

В наличии были только мозги в корпусе GT

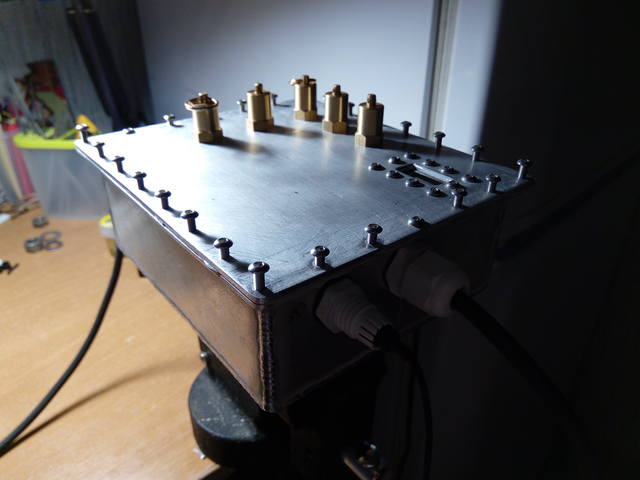

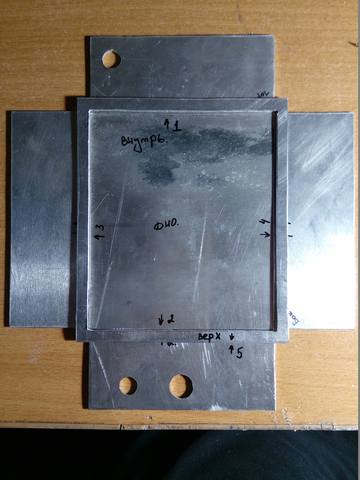

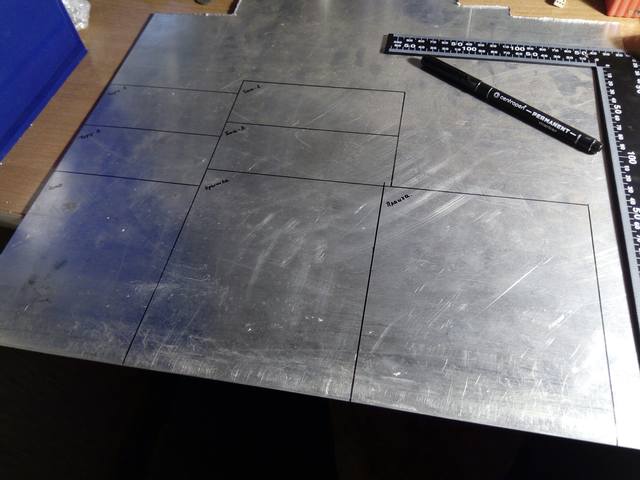

Алюминиевый корпус для гмп очень хорошо себя показал, поэтому корпус для совера решил делать по тому же принципу...

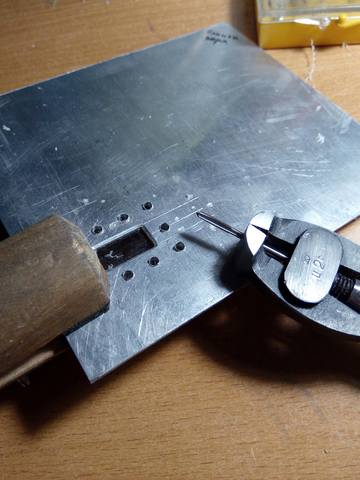

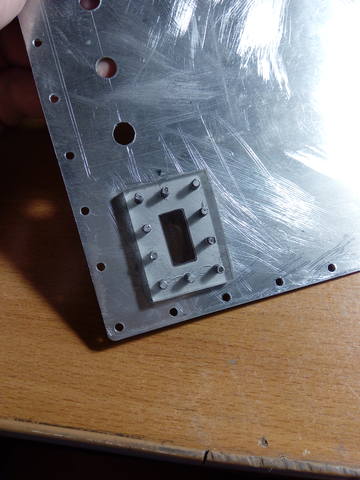

Смотровое окошко

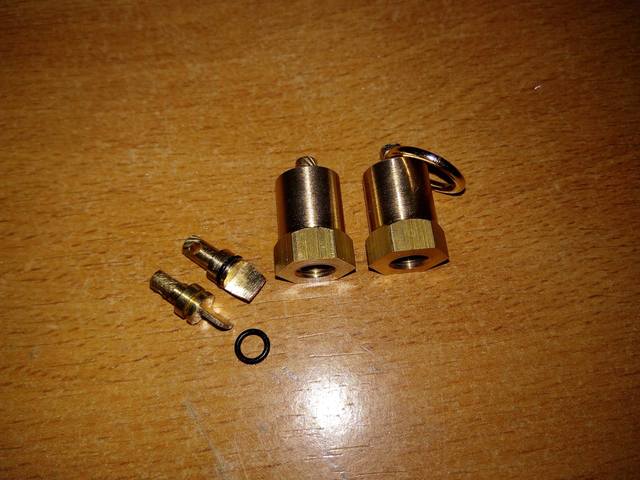

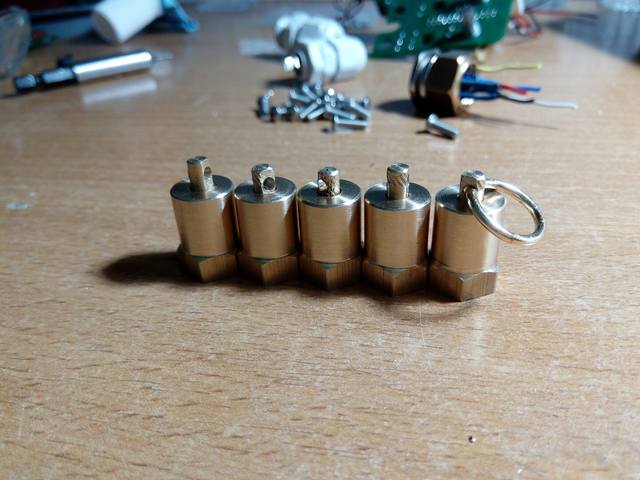

Крутилки по простому принципу.

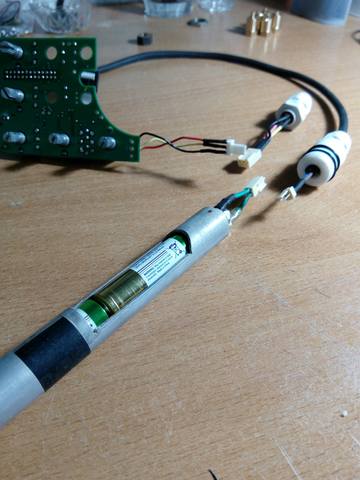

Батарейный отсек взаимозаменяем с гмп, те один на два мд.

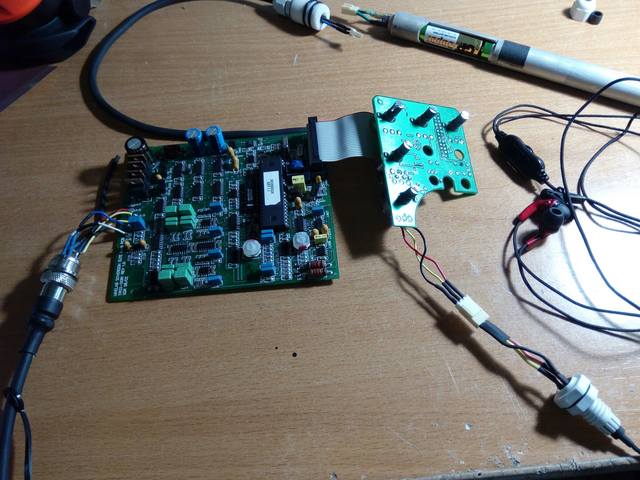

Получив катушку испытал, все заработало с первого раза.



Пришлось отрезать штекер катушки, потому как на водонепроницаемый он не тянет.

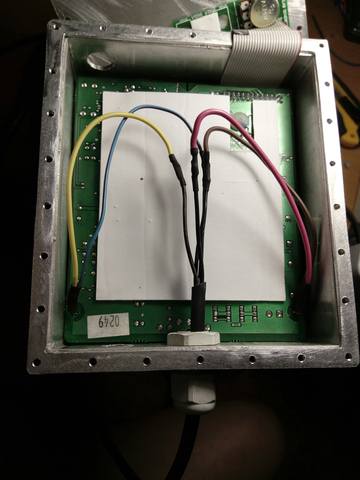

Запустил на прямую через гермоввод.

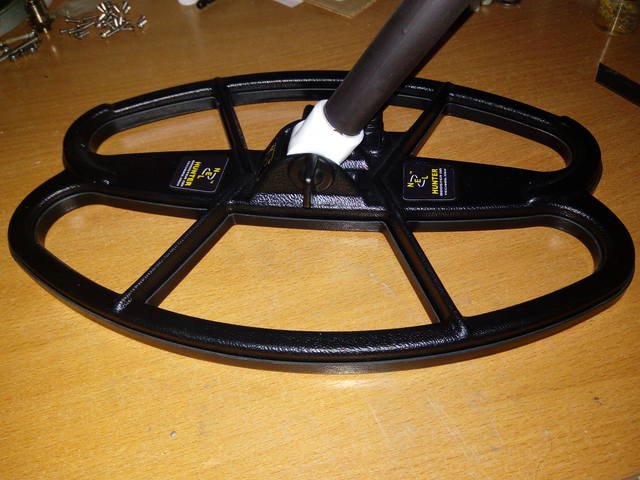

Катушка хантер от нел.

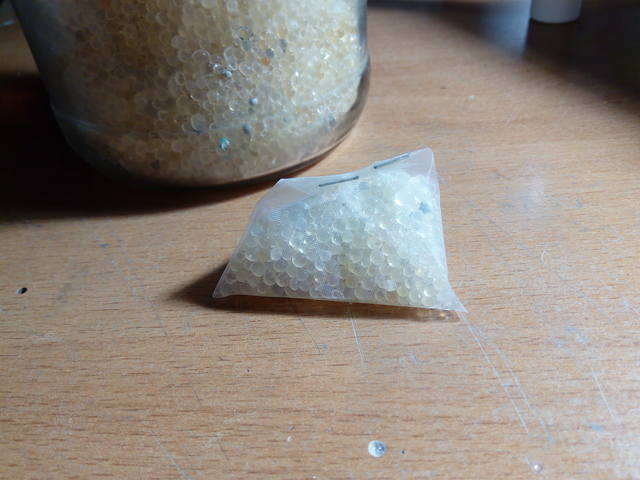

Заложил силикагеля и закрыл на герметик.

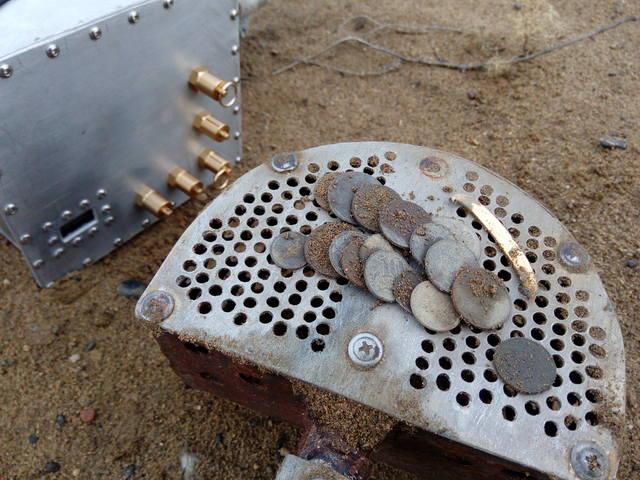

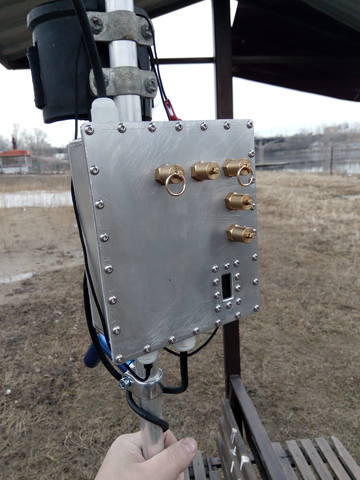

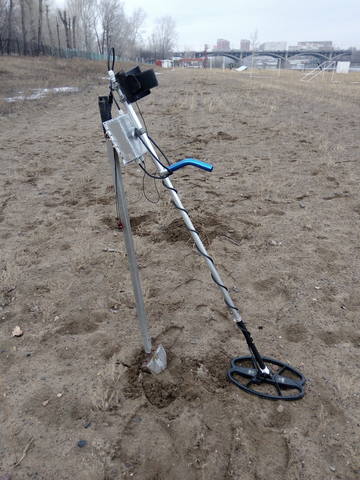

На днях прибор опробовал в реальных условиях.
Работает корректно, все понятно и просто.

[Адлерский]

Отлично вышло Ждём испытания в воде

[Grommers]

God of War
Критика.
Что за "детство" с силикагелем? Зачем?
Смотровое окно зачем? Чтобы смотреть на утопленный прибор? Только дырок лишних наделали.
Ну и главный недостаток... - тонкий алюминий = конденсат.
Вместо той гадости (силикагеля) попробуйте оклеить корпус, изнутри, пористым скотчем.., тем самым получите шанс "подвинуть" точку росы...

Сообщение отредактировано Grommers: Mar 24 2018, 23:03

[God of War]

God of War
Критика.
Что за "детство" с силикагелем? Зачем?
Смотровое окно зачем? Чтобы смотреть на утопленный прибор? Только дырок лишних наделали.
Ну и главный недостаток... - тонкий алюминий = конденсат.
Вместо той гадости (силикагеля) попробуйте оклеить корпус, изнутри, пористым скотчем.., тем самым получите шанс "подвинуть" точку росы...

Детство - это лучшее, что было в нашей жизни.
А если по теме, то ничего смутного не вижу в силикагеле, а так же в лишних
отверстиях. О чем я уже отвечал на критику Флагмана Володи... "На МКС отверстий поболе"
На счет тонкого алюминия не совсем понятно. ГМП в том же алюминии с мешочком силикогеля отходил сезон и вскрылся абсолютно сухим, без намека на конденсат, а контроль осуществлялся при помощи писюна... писюн заменен на смотровое окошко.

Этот концепт лучше любой пластиковой версии. Как ни крути.

[jonikru]

Детство - это лучшее, что было в нашей жизни.
А если по теме, то ничего смутного не вижу в силикагеле, а так же в лишних
отверстиях. О чем я уже отвечал на критику Флагмана Володи... "На МКС отверстий поболе"
На счет тонкого алюминия не совсем понятно. ГМП в том же алюминии с мешочком силикогеля отходил сезон и вскрылся абсолютно сухим, без намека на конденсат, а контроль осуществлялся при помощи писюна... писюн заменен на смотровое окошко.

Этот концепт лучше любой пластиковой версии. Как ни крути.

Артем,насчет селикагеля,поддержу.Я его в свое время в совсем не детские игрушки ложил.Я игрушки у нас для подлодок не дебилы проектировали. А вот нащот пластика не согласен,но в твоем случае не важно.А вот крутилки ты явно не доделал.

[God of War]

Артем,насчет селикагеля,поддержу.Я его в свое время в совсем не детские игрушки ложил.Я игрушки у нас для подлодок не дебилы проектировали. А вот нащот пластика не согласен,но в твоем случае не важно.А вот крутилки ты явно не доделал.

Детали "крутилок" изготавливал токарь профессионал по моему чертежу.
Сальники подбирались по допуску. Как и в версии гмп алюминиевой. Один сальник = одна "крутилка".
Поймите разницу ребята...
Единственное перед кем я покраснею за свои работы... так это перед зеркалом.

[jonikru]

Детали "крутилок" изготавливал токарь профессионал по моему чертежу.
Сальники подбирались по допуску. Как и в версии гмп алюминиевой. Один сальник = одна "крутилка".
Поймите разницу ребята...
Единственное перед кем я покраснею за свои работы... так это перед зеркалом.

Не доделал,это кольцо вместо нормальной ручки.

[handyman]

Артем,насчет селикагеля,поддержу.Я его в свое время в совсем не детские игрушки ложил

Тут непонятно- из пяти детекторов трех разных фирм, только у Фишера был внутри блока пакет с силикагелем. У тесоровских Шарков нету, и Гаррет в подводники не кладет. Я так понимаю, этот силикагель для чего? Если блок в норме воду не пропускает, но там есть воздух, в котором типо немного паров? Или этот мешок для нештатного случая, типа попадания воды, но тогда этот силикагель ни разу Фишер не спас.

[DIM]

Селикагель не от несчастного случая, а для поглощения некоторого количества водяных паров,образовавшихся при изменении температуры.. .
Когда пары выпадут в виде осадков (капель) ,вот тут мешочек и сработает, удержит, чтобы по корпусы не гуляло.. .Если потекло снаружи, то абзац ..

[jonikru]

Селикагель не  от несчастного случая, а для  поглощения некоторого количества водяных паров,образовавшихся  при изменении температуры.. .
Когда  пары  выпадут в виде  осадков  (капель) ,вот тут мешочек и  сработает, удержит, чтобы  по корпусы не гуляло.. .Если  потекло снаружи, то абзац ..

Правильно ДИМ сказал.Если потекло то п..ец,и ниче тогда не спасет.Вы что никогда стеклопакетов не видели,там в профиле между стеклами засыпан силикагель,и ни какая роса не выпадает.Силикагель впитывает влагу из воздуха и отдает ее при прокалке,при этом меняя цвет.
Для армии применялся силикагель синего цвета,и при поглощении им влаги становился все белее и белее.

[God of War]

Вроде не раз разбирали уже. Правильно сказано, мешочек для поглощения влаги которая замкнута в боксе. При перепаде температур выделенная влага из оставшегося воздуха поглотится силикагелем и потом просто ей больше не от куда будет браться. Из силикагеля влага уже не выделится.
По поводу крутилок все таки... в любой момент я могу поставить на каждую штифт и надеть любую крутилку. Но это по моему мнению будет уже громоздко, поэтому кольца.

[handyman]

По поводу крутилок все таки... в любой момент я могу поставить на каждую штифт и надеть любую крутилку. Но это по моему мнению будет уже громоздко, поэтому кольца.

У меня на Инфе гладкие крутилки с резинками, надо что-то приделать на ту, что включает-выключает, потому как на выходе с большим трудом выключаю (прибор в сумке к тому же) - кончики пальцев дубеют напрочь.

[Grommers]

Вот именно что не раз уже обсуждали. Та влага которую впитывает силикагель с таким же успехом испаряется назад. Откуда такая информация что влага назад не выделяется? И вообще, нельзя тупо засыпать силикагель в мешочек, Это вам не коробка с туфлями... его надо сначала прожечь и на горячую быстро герметить бокс...
А то начинаете лепить сюда всякую ересь о подводных лодках и космических аппаратах :-)

[God of War]

Вот именно что не раз уже обсуждали. Та влага которую впитывает силикагель с таким же успехом испаряется назад. Откуда такая информация что влага назад не выделяется? И вообще, нельзя тупо засыпать силикагель в мешочек, Это вам не коробка с туфлями... его надо сначала прожечь и на горячую быстро герметить бокс...
А то начинаете лепить сюда всякую ересь о подводных лодках и космических аппаратах :-)

Смените тон. Вы как-то агрессивно настроены.

[jonikru]

Вот именно что не раз уже обсуждали. Та влага которую впитывает силикагель с таким же успехом испаряется назад. Откуда такая информация что влага назад не выделяется? И вообще, нельзя тупо засыпать силикагель в мешочек, Это вам не коробка с туфлями... его надо сначала прожечь и на горячую быстро герметить бокс...
А то начинаете лепить сюда всякую ересь о подводных лодках и космических аппаратах :-)

А по поводу ереси,так она исходит от вас.И в свои боксы вы можете ложить или не ложыть что угодно.Лично мне глубоко пофиг.

[jonikru]

Артем!А мы клали силикагель и будем класть,ввиду сваей не образованности. И вообще клали.

Сообщение отредактировано jonikru: Mar 25 2018, 13:57

[God of War]

Действительно, ни я, ни Женя не заставляем никого пихать этот противный силикагель в блоки.
Я сделал так, другой самоделкин сделает по другому. Хозяин барин.
Нагрубить и обсмеять не далекий удел.
