Модификация МД для подводного поиска

[КиРюХа]

Если руки из ж@пы то любой потечет...

Так пластик то какой используете?
Может вам помочь? АБС? ПЛА? или?

[из Подмосковья]

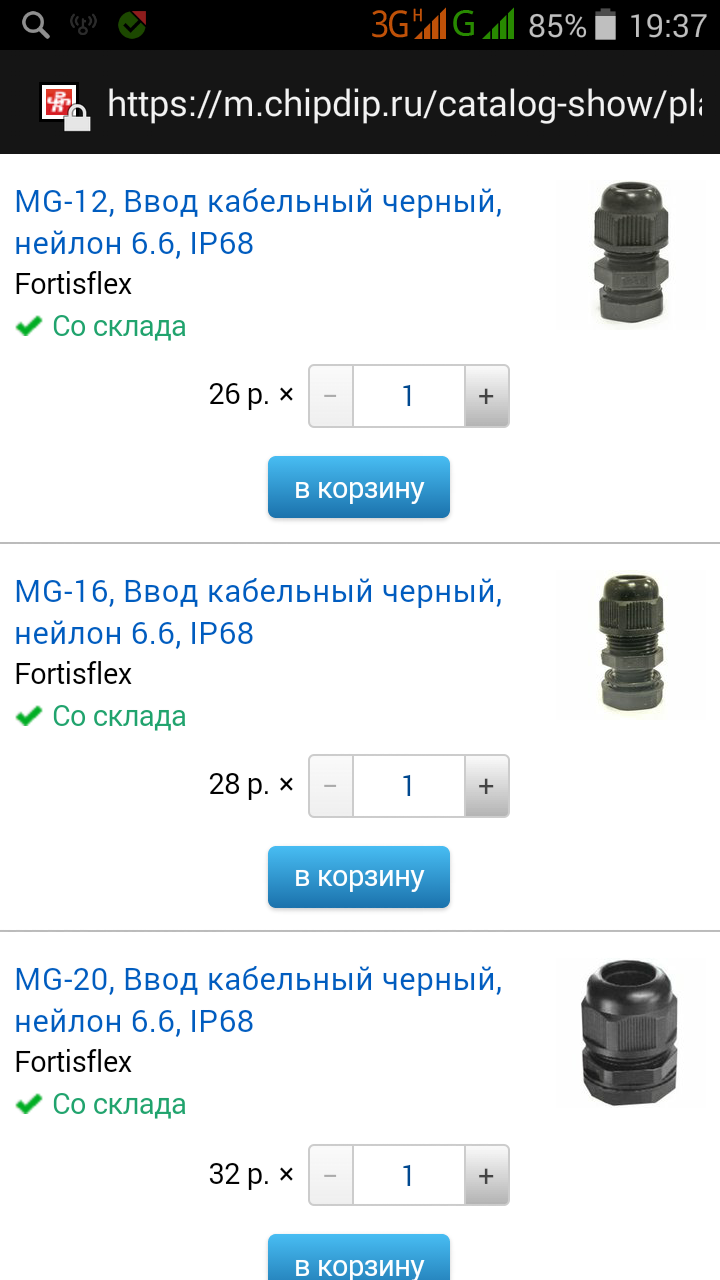

Брал кто нибуть гермовводы в чип дипе? Или Подскажите где их при купить? Проехался по местным магазинам,негде нет

Вложенные эскизы изображений

[Grommers]

Подводный наушник (вкладыш)
https://www.youtube.com/watch?v=N48__VIiUfE

[KUZNEC]

Брал кто нибуть гермовводы в чип дипе? Или Подскажите где их при купить? Проехался по местным магазинам,негде нет

Эх Рома, надо тебе как-нибудь букварь подарить.
А гермовводы есть в магазинах сети "Электромонтаж" там я видел латунные гермовводы и в магазинах радиодеталей "Кварц" удобные тебе адреса найдёшь в сети, или на Митинском радиорынке.
"Чип и Дип" скурвились, цены ломят, хотя для такой мелочи может и не актуально.

[из Подмосковья]

Эх Рома, надо тебе как-нибудь букварь подарить.
А гермовводы есть в магазинах сети "Электромонтаж" там я видел латунные гермовводы и в магазинах радиодеталей "Кварц" удобные тебе адреса найдёшь в сети, или на Митинском радиорынке.
"Чип и Дип" скурвились, цены ломят, хотя для такой мелочи может и не актуально.

Заказал в чип дипе,почтой отправят ,выйдит дешевле,чем в столицу ехать.Спасибо за подсказку

[Tdka]

Подводный наушник (вкладыш)
https://www.youtube.com/watch?v=N48__VIiUfE

Спасибо .

[из Подмосковья]

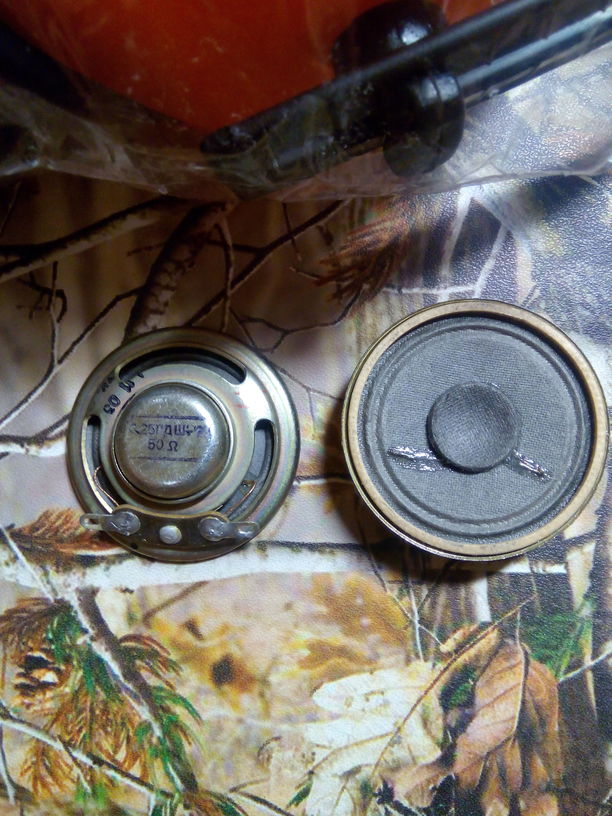

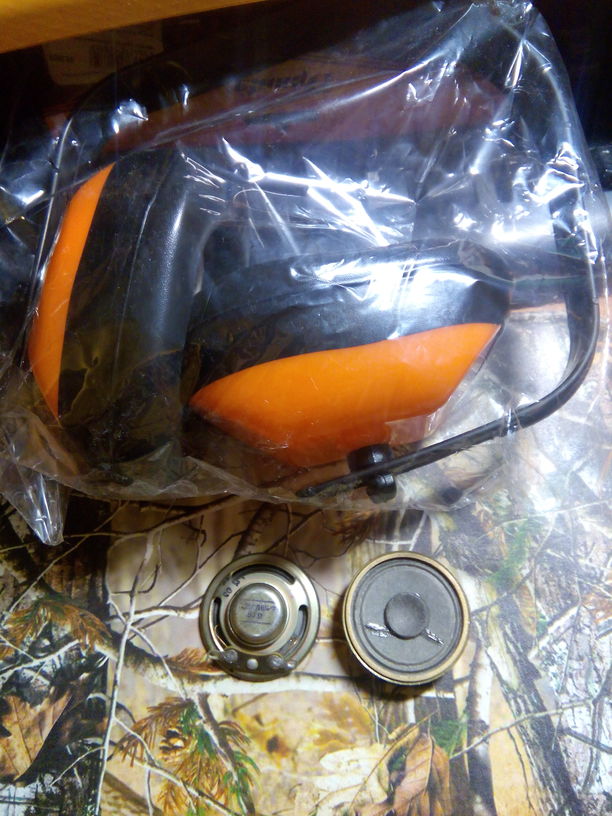

Сегодня был в столице по делам,прикупил на Митинском динамики 50 Ом(по 200р за шт)Пойдут они на наушники подводные? Также заехал в леруа,приобрёл уши за 130р

Вложенные эскизы изображений

[flagman]

Подводный наушник (вкладыш)
https://www.youtube.com/watch?v=N48__VIiUfE

Андрюх, привет! чей то ты решился мастер классы выкладывать? Снято подробно и хорошо....но всеж... . По поводу наушника-вкладыша. Если ты отталкивался от варианта одного твоего знакомого форумчанина, то допустил неточность, на мой взгляд достаточно важную... Верхняя внешняя мембрана вкладыша должна быть по возможности изготовлена из стеклотекстолита, тонкого, шлифуемого до той степени пока позволяет физическая прочность мембраны , примерно до 0.4....0.6мм. Сам по себе стеклотекстолит - упругий, можно сказать звонкий материал, для мембраны супер! Твой метод с изолированной заливкой динамика полиуретановым (вроде) пластиком он конечно легче в плане трудоемкости, однако и громкость звука будет совсем не та :-( каковой могла бы быть со стеклотекстолитовой мембраной......

[Grommers]

Андрюх, привет! чей то ты решился мастер классы выкладывать? Снято подробно и хорошо....но всеж... . По поводу наушника-вкладыша. Если ты отталкивался от варианта одного твоего знакомого форумчанина, то допустил неточность, на мой взгляд достаточно важную... Верхняя внешняя мембрана вкладыша должна быть по возможности изготовлена из стеклотекстолита, тонкого, шлифуемого до той степени пока позволяет физическая прочность мембраны , примерно до 0.4....0.6мм. Сам по себе стеклотекстолит - упругий, можно сказать звонкий материал, для мембраны супер! Твой метод с изолированной заливкой динамика полиуретановым (вроде)  пластиком он конечно легче в плане трудоемкости, однако и громкость звука будет совсем не та :-( каковой могла бы быть со стеклотекстолитовой мембраной......

Привет, Володя!
Звезды так повернулись...
Спасибо за конструктивную критику.
За основу такого наушника взята твоя идея, за что тебе спасибо!
...пробовал я разные варианты клеить в качестве мембраны, но после того как столкнулся с проблемой герметичной склейки разных материалов решил искать более надежные методы. В результате остановился именно на заливке, но не абы чем а достаточно "твердым" пластиком. Характеристики пластика Axon F32 хорошо подходит для этих целей при условии точной подгонки узлов для минимальной толщины заливки защитного слоя мембраны. Думаю даже обычная эпоксидная смола (при условии удачного подбора доли затвердителя) справится с задачей...
как- то так

Сообщение отредактировано GROMMERS: Feb 24 2017, 12:01

[из Подмосковья]

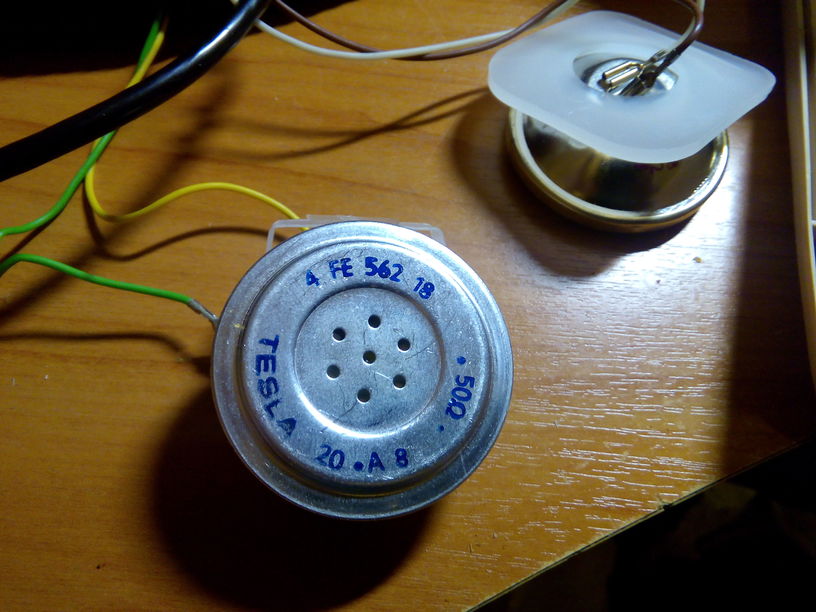

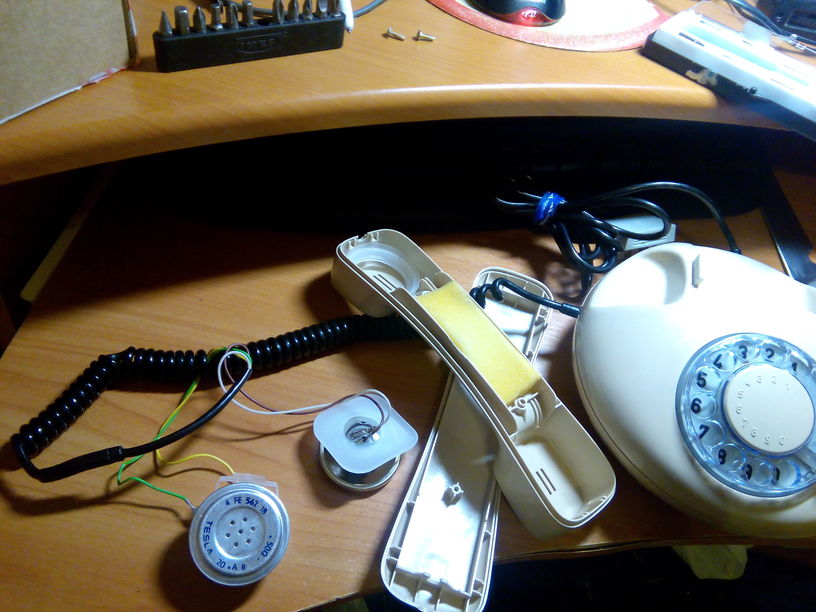

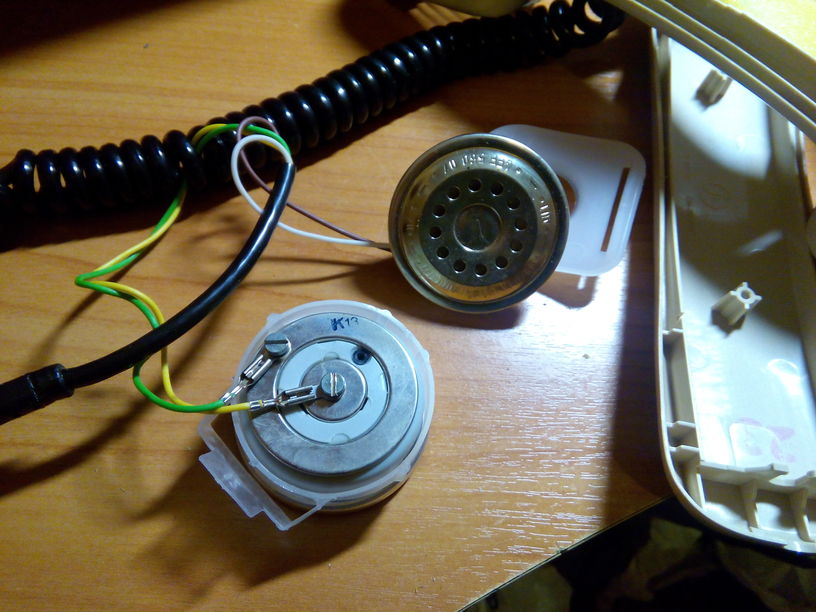

Сегодня искал провод для наушников и вспомнил про телефон с 90-х Хотел провод снять,а там в трубке бонус динамик 50 ом Может кому пригодится наводка,кто ищет динамики для подводных самодельных ушей.

Вложенные эскизы изображений

[GVOL]

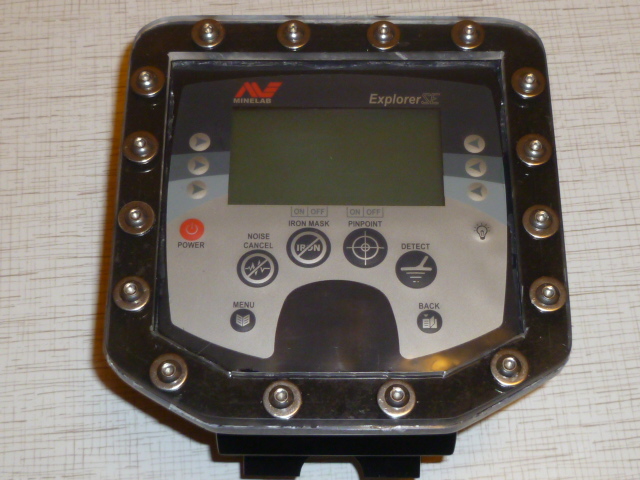

Купил оргстекло толстое, хочу фрезеровать бокс для Эксплоер 2
Конечно, понимаю, чертежи это секрет фирмы. Но вдруг кто под честное слово...
Если нет, то буду сам кулибничать.

[God of War]

Гермокапсула для разъема наушников. 3.5 джек.

[Grommers]

Купил оргстекло толстое, хочу фрезеровать бокс для Эксплоер 2
Конечно, понимаю, чертежи это секрет фирмы. Но вдруг кто под честное слово...
Если нет, то буду сам кулибничать.

https://www.youtube.com/watch?v=ueAcA4xc_eg
Файл прилагается )

[Сетевой]

Приветсвую всех заинтересованных! Загерметезировал я себе экспа и ради интереса сделал экранировку корпуса, правда не полную, передняя часть со стороны клавиатуры осталась без экрана. Экранировал с помощью графита и цапонлака, сопротивление экрана получилось около 40 Ом.
Проверял работу детектора в помещении на столе, к сожалению улучшения работы детектора я не заметил, чувствительность и помехоустойчивость прибора с помощью экранировки повысить мне не удалось. Вот такие дела. Походу лишнее это всё для этого детектора.

[porto]

Приветсвую всех заинтересованных! Загерметезировал я себе экспа и ради интереса сделал экранировку корпуса, правда не полную, передняя часть со стороны клавиатуры осталась без экрана. Экранировал с помощью графита и цапонлака, сопротивление экрана получилось около 40 Ом.
Проверял работу детектора в помещении на столе,  к сожалению улучшения работы детектора я не заметил, чувствительность и помехоустойчивость прибора с помощью экранировки повысить мне не удалось. Вот такие дела. Походу лишнее это всё для этого детектора.

Помехи в гораздо большей степени наводятся на катушку, чем на плату прибора.

[Сетевой]

Помехи в гораздо большей степени наводятся на катушку, чем на плату прибора.

Надеялся что с экранировкой удастся чуйку выкрутить поболее, но видать не судьба.
Отрицательный результат то же результат, может кому эта инфа пригодится в будущем, тем более людей интересовал этот вопрос.

[активатор]

вроде чуйка влияет на глубину, а глубина зависит от частоты. спецы радиотехники разобрались , что у экспа нет частот ну или она низкая. так, что здесь чуйка особой роли не сыграет. Может я и не прав !

[oldmodest]

[quote=Сетевой,Mar 1 2017, 23:14]
Приветсвую всех заинтересованных! Загерметезировал я себе экспа....

Сетевой, а можете поделиться Вашим вариантом герметизации?
Или я пропустил?
Едет ко мне Эксп, ...рассматриваю(подглядываю), кто -что сотворил.
С уважением.

[Сетевой]

[quote=oldmodest,Mar 2 2017, 21:32]
[quote=Сетевой,Mar 1 2017, 23:14]
Приветсвую всех заинтересованных! Загерметезировал я себе экспа....

Сетевой, а можете поделиться Вашим вариантом герметизации?
Или я пропустил?
Едет ко мне Эксп, ...рассматриваю(подглядываю), кто -что сотворил.
С уважением.
[/quote]
Не хотел светиться лишний раз, побьют ещё в Крыму .
До НГ сделал ещё, материал - композит, за основу взял технологию по которой изготавливают морские океанские яхты и кузова спортивных автомобилей F1, очень крепкий корпус получается при правильном изготовлении, падал с метровой высоты без последствий правда без электроники внутри, по времени на корпус ушло пару недель неспешной работы по 20-30мин в день, стоимость комплектующих 160р эпоксидной смолы + 160р баллончик самой дешёвой краски + стекломат был в наличии + герморазъёмы с китая по 160р за 1 комплект (не поверите 3 месяца ждал, наверное пешком шли), если использовать в место эпоксидной смолы полиэфирную то думаю можно при желании за пару дней корпус изготовить, полиэфирка за 5-10 мин застывает но корпус получается колким. Покрашено конечно на скорую руку с косяками, но это не важно потом если чего перекрасим акрилом, нужно сначала определиться нужен ли он вообще этот детектор.


Вложенные эскизы изображений

[активатор]

Очень даже хорошо смотрится. В корпусе главное герметичность, внешний вид под водой не важен.

Сообщение отредактировано активатор: Mar 3 2017, 04:18
