Модификация МД для подводного поиска

[GVOL]

Сделал себе БП наушники для Гаррета. Надоел провод.
Передатчик будет болтаться как поплавок или крепиться к штанге\подлокотнику пластиковыми крепежными хомутами для труб. Включение\выключение - беспроводное (магнит-геркон) Включается поворотом по оси самого блока, так как хомуты стоят на независимых кольцах и можно корпус прокручивать. Зарядка аккумулятора от двух свободных клемм герморазъёма.
Подумываю найти бокс из оргстекла с крышкой на резьбе. Но пока не видел таких.







Осталось только покасить

Сообщение отредактировано GVOL: Feb 5 2017, 20:01

[Античный]

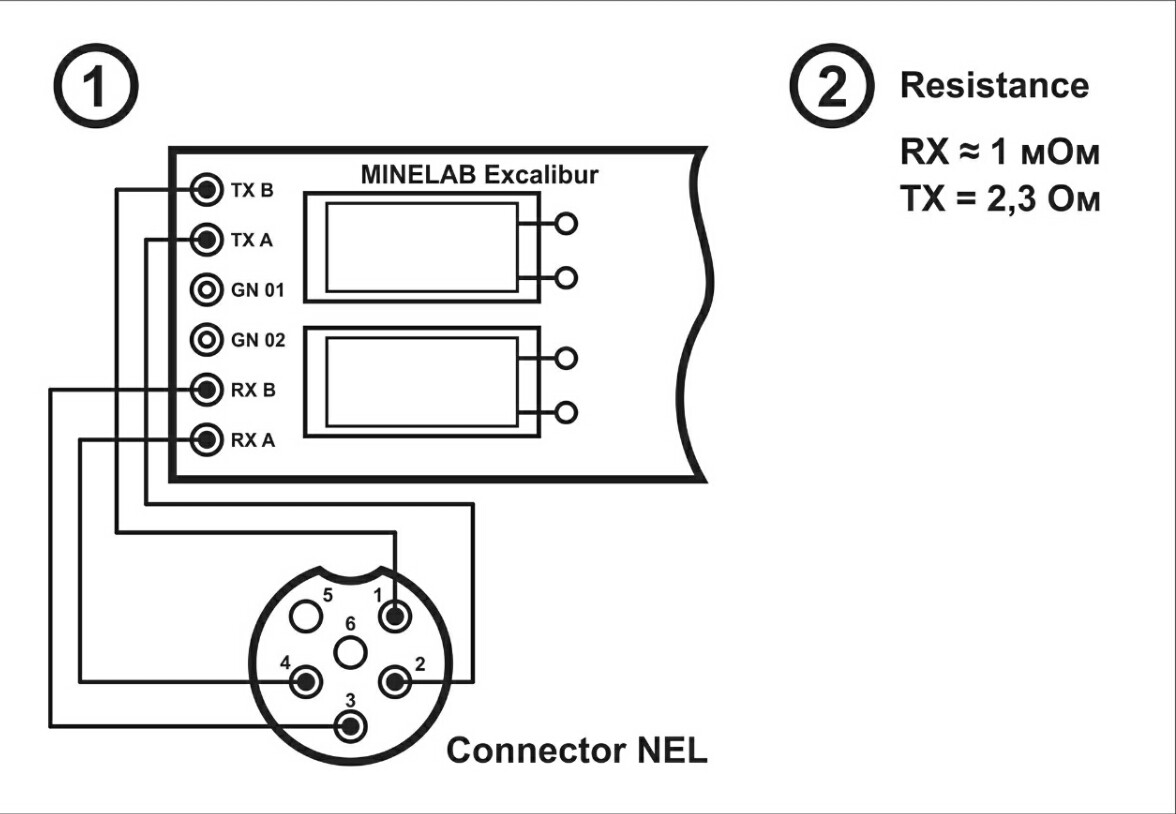

Добрый вечер! Не могу найти схему подключения катушки detech excelerator к EXCALIBUR2
Буду признателен за помощь.

[uamax]

Пожалуйста:

Вложенные эскизы изображений

[Peshechod]

Подумываю найти бокс из оргстекла с крышкой на резьбе. Но пока не видел таких.

Китайцы для аккумуляторов продают :
"2016 Новый EDC Водонепроницаемый Противоударный Полимерный Аккумулятор 6*18650 CR123A AA Контейнер Box Дело"



возможно подойдёт.

[КиРюХа]

Китайцы для аккумуляторов продают :
"2016 Новый EDC Водонепроницаемый Противоударный Полимерный Аккумулятор 6*18650 CR123A AA Контейнер Box Дело"



возможно подойдёт.

Доброй ночи! я вот их искал но не нашел, ссылочку не дадите?
буду признателен

[KUZNEC]

Китайцы для аккумуляторов продают :
"2016 Новый EDC Водонепроницаемый Противоударный Полимерный Аккумулятор 6*18650 CR123A AA Контейнер Box Дело"

возможно подойдёт.

Описание товара "Кейс для 6 аккумуляторов 18650"
Прочный кейс для хранения или транспортировки шести аккумуляторов формата 18650 и одного аккумулятора 14500/АА. Подходит только для аккумуляторов без защиты. Длинные аккумуляторы не влезают. Водонепроницаемый. В комплекте шнурок с фиксаторами и металлическим карабином.

Для АА аккумуляторов подойдёт, для 18650 вряд ли.
Вот интересен класс водозащищённости вот этого бокса, посолидней сделан
https://ru.aliexpress.com/item/4x-18650-Bat...0308.4.2.mKQNgT Если недостаточно водозащищён, то доколхозить.
И спасибо за интересное направление

[KUZNEC]

Доброй ночи! я вот их искал но не нашел, ссылочку не дадите?
буду признателен

Я вмешаюсь, попутно на этот бокс наткнулся:
https://ru.aliexpress.com/item/2016-New-EDC...308.4.96.pIggqo
Но он хрупкий на вид, по моему мнению и под клеммы места не остаётся.

[jonikru]

Описание товара "Кейс для 6 аккумуляторов 18650"
Прочный кейс для хранения или транспортировки шести аккумуляторов формата 18650 и одного аккумулятора 14500/АА. Подходит только для аккумуляторов без защиты. Длинные аккумуляторы не влезают. Водонепроницаемый. В комплекте шнурок с фиксаторами и металлическим карабином.

Для АА аккумуляторов подойдёт, для 18650 вряд ли.
Вот интересен класс водозащищённости вот этого бокса, посолидней сделан
https://ru.aliexpress.com/item/4x-18650-Bat...0308.4.2.mKQNgT Если недостаточно водозащищён, то доколхозить.
И спасибо за интересное направление

Боюсь что доколхозить,будет очень проблемно.Штука похоже просто влагозасщищеная.

[KUZNEC]

Боюсь что доколхозить,будет очень проблемно.Штука похоже просто влагозасщищеная.

Вот мужик утверждает что корпус водонепроницаем.
https://www.youtube.com/watch?v=1yL3sMiUass
Да и сделан добротно.

[jonikru]

Вот мужик утверждает что корпус водонепроницаем.
https://www.youtube.com/watch?v=1yL3sMiUass
Да и сделан добротно.

Для эхолота подойдет,а для воды нет точно.Обратите на кнопку и светодиоды,а упл.резинка так совсем панты.

[KUZNEC]

Для эхолота подойдет,а для воды нет точно.Обратите на кнопку и светодиоды,а упл.резинка так совсем панты.

Да, вижу в другом обзоре: https://www.youtube.com/watch?v=Qh0a3L25-G8
на боксе прямо указана влагозащита класса waterproof ipx4
"Класс защиты IPX4, стандарт IE 529:IPX4 (влаго-брызговая защита). Относительная влажность, 0-95 %, водонепроницаем для капель, попадающих с любой стороны."
Кому как, а мне он понравился, цена невысока, а доколхозить не большая проблема, если уж с нуля водонепроницаемые боксы делал, а тут лишь допилить напильником
Прикуплю себе парочку.

[jonikru]

Да, вижу в другом обзоре: https://www.youtube.com/watch?v=Qh0a3L25-G8
на боксе прямо указана влагозащита класса waterproof ipx4
"Класс защиты IPX4, стандарт IE 529:IPX4 (влаго-брызговая защита). Относительная влажность, 0-95 %, водонепроницаем для капель, попадающих с любой стороны."
Кому как, а мне он понравился, цена невысока, а доколхозить не большая проблема, если уж с нуля водонепроницаемые боксы делал, а тут лишь допилить напильником
Прикуплю себе парочку.

Как по мне,легче с нуля сделать.

[Peshechod]

Доброй ночи! я вот их искал но не нашел, ссылочку не дадите?
буду признателен

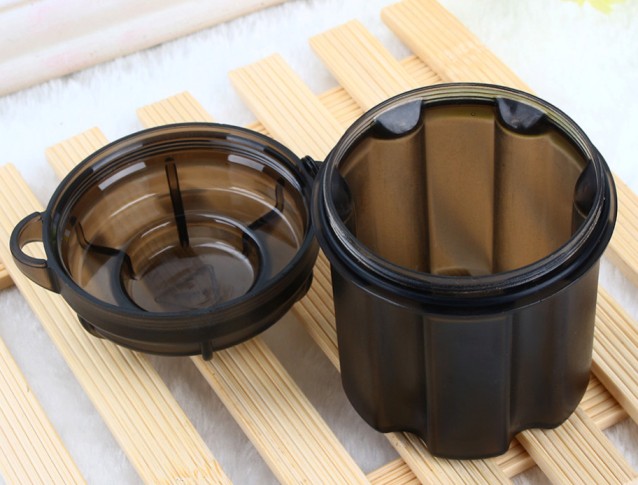

Ссылка: https://ru.aliexpress.com/item/Waterproof-S...c6f50212d&tpp=1

размер:
высокий стиль: Его можно положить в 6*18650 + 1 * AA/AAA.
короткие стиль: Она подходит для 16340 или CR123A.

высокий один: приблизительно 8 см х 6 см (высота х диаметр)
короткий: приблизительно 3.5 см х 6 см (высота x diameter)
материал: Твердый пк

На сайте, у других продавцов, ещё можно посмотреть.

[Grommers]

Подводная Whites Spectra V3i:
https://www.youtube.com/watch?v=maKswOJK0mE

[GVOL]

Тут в соседней ветке aleksey решил глянуть в глубины подводные при помощи камеры.
Я решил подхватить идею и доработать, превратив это в полноценный подводник.

Если увидят тут производители металлодетекторов это сообщение, то милости прошу в личку.
Идея такова. Камеру подводную с б.п. передачей или с проводами, подключаем через герметичный разъём к блоку прибора.
Плата МД адаптирована к приёму и выводу видеосигнала на экран металлоискателя.
Программно реализована кнопка переключения режимов Видео вкл - выкл и Режим стандартной работы подводника.
Патентую блин...

[Grommers]

Ещё один вариант модификации в подводник:
https://www.youtube.com/watch?v=TtoqbW8qfCc

Если не уверены в качестве 3D печати, во избежание просачивания воды между нитками, можно обработать поверхность ацетоном, через полчаса промыть водой. Через сутки покрасить поверхность из балончика с краской для пластика или эпоксидной смолой...

Сообщение отредактировано GROMMERS: Feb 19 2017, 22:03

[oceanhunter]

Андрей, молодец, профи...

[КиРюХа]

Ещё один вариант модификации в подводник:
https://www.youtube.com/watch?v=TtoqbW8qfCc

Если не уверены в качестве 3D печати, во избежание просачивания воды между нитками, можно обработать поверхность ацетоном, через полчаса промыть водой. Через сутки покрасить поверхность из балончика с краской для пластика...

А потом такие боксы напечатанные на 3d принтере текут
Какой пластик используете для 3d печати?

Сообщение отредактировано КиРюХа: Feb 19 2017, 22:05

[Grommers]

А потом такие боксы напечатанные на 3d принтере текут
Какой пластик используете для 3d печати?

Если руки из ж@пы то любой потечет...

Сообщение отредактировано GROMMERS: Feb 19 2017, 22:09

[Grommers]

Андрей, молодец, профи...

Спасибо!
Может пригодятся кому... файлики то... :-)

Кстати для фрезировки можно часть заготовок сделать самим. Есть такой пластик Полиуретан модельный литьевой Axson F32 (Аксон Ф32), так вот он подходит под литье заготовок для фрезерования (в описаниии к нему даже пишут что не оплавляется при обработке)... Вылить заготовку для станка самому получится дешево и сердито.
С Ув.

Сообщение отредактировано GROMMERS: Feb 19 2017, 22:17
