Модификация МД для подводного поиска

[jonikru]

Потому и вопрос поднял, мож кто пробовал? Я уже этих боксов самодельных за 5 лет столько перепробовал. Опыт малость по "неутоплению" аппарата есть. В основном проблемы с герметичностью съемных крышек на морде, в прочности самих боксов если они из резины или тонких пластиков, или в излишней плавучести когда делаешь из разных покупных емкостей. Тут человек выше начал писать про это пластик, но как то маловато.

Ну тогда как вариант,лепить и без апарата над ним всячески поиздеватся,если выдержыт значит хорошо.Придется эксперементировать.

[Юмаст]

Приветствую!
Подскажите пожалуйста штырь на блоке 705 как убрали?
С ув!

[Сергей Владимирович]

Приветствую!
Подскажите пожалуйста штырь на блоке 705 как убрали?
С ув!

Отпилил. Вклеил туда латунную гайку. В штырь тоже гайки во внутрь. Гайки и шпильку взял от смесителя. Щас фотки добавлю. Надо прикрутил штырь и по суше пошел, не надо открутил и в гермобокс на шею и под воду.

Сообщение отредактировано Сергей Владимирович: Jan 7 2017, 14:26

Вложенные эскизы изображений

[PetrovichNNgold]

А я свою 705 в бокс наглухо закатал, а к боксу штырь приделал. Подводой ставлю на короткую штангу , а по сухому на родную. Батареи в гермобоксике, подводные наушники, штекер катушки в гермобоксике вынесены за бокс с блоком.

[Юмаст]

Какой катушкой на 705 под водой ищете? Морская вода , какая чуйка стоит?

[PetrovichNNgold]

Вода пресная. Мне до моря далеко! Катушка моно 18.75 или ДД7,5 залитая эдп. Глубина до 15 м.

[Юмаст]

Взглянуть на герметизацию блока можно?
С ув!

[Сергей Владимирович]

Какой катушкой на 705 под водой ищете? Морская вода , какая чуйка стоит?

18.75кГц элипс ДД, залит внутри герметиком(где было место, там пенопласт в основном). Чуйка по разному, в зависимости от минерализации и грунта(песок щебень). Вода пресная, до моря далеко, да и на море пользуюсь про-поинтером, все таки не копать приехал, а отдохнуть. Гермобокс последнее время просто резиновая перчатка, на кабеле завязана авиамодельной резиной, 1. Хорошо слышно под водой 2. Занимает мало места т.к. блок терки вплотную обтянут резиной не воздушной прослойки 3. Можно нажимать на кнопки. главный минус недай бог стукнуть об камешек лопается сразу(пока такое было только в багажнике) Поэтому вешаю на шею, использую только катушку с нижней штангой примотав к ней кабель. В основном использую терку когда все выбью более дешевыми МД, потом ей мелочь добираю.

[Юмаст]

Спасибо все понятно, но море это совсем другая история и чувствительность наполовину и глубина обнаружения меньше .

[Сергей Владимирович]

Спасибо все понятно, но море это совсем другая история и чувствительность наполовину и глубина обнаружения меньше .

Если бы жил у моря, я купил бы себе подводник и не заморачивался. А тут в донских пересыхающих лужах, да еще когда времени нет выехать покопать, нет смысла и терку покупать. Сам немного паяю металлоискатели для металломщиков, вот и эксперементирую со всякой фигней, иногда люди просят найти ченибудь утопленое. Расхвалили импульсники, дескать они на соленую воду и минерализацию не реагируют, спаял -брехня на все они реагируют, даже в простой прудовой воде приходится 20-30% чуйку загрублять. Берешь колечко и серьгу по 2 грамма каждое, кольцо видит сережку(разомкнутую) нифига. Зато мелкое железо, алюминиевую проволоку от 0,0 грамма видит. Так что идеальных мд для соленой воды наверное нет, что б чуйку не теряли. 15-20 см на залитинку в 2 гр вполне достаточно, не интересно котлованы под водой рыть.

[Безродный]

В наличии платы от Гарретт про. После ремонта буду делать для них корпуса и катушки. Как реализовать всё это для подводного погружения? Аккумы и плату в одном корпусе?
Примерно хотелось бы по принципу поноблока. Всё в одном корпусе и не сьёмная катушка. Компактный, лёгкий и герметичный.
Вот панель как сделать, чтоб кнопки были герметичные? Да и какие кнопки то делать?

[jonikru]

В наличии платы от Гарретт про. После ремонта буду делать для них корпуса и катушки. Как реализовать всё это для подводного погружения? Аккумы и плату в одном корпусе?
Примерно хотелось бы по принципу поноблока. Всё в одном корпусе и не сьёмная катушка. Компактный, лёгкий и герметичный.
Вот панель как сделать, чтоб кнопки были герметичные? Да и какие кнопки то делать?

Поройтесь в теме выше,я такой прибор делал.

[Aleksandriv]

Сделал новый бокс для серии Explorer
etrac
Теперь не нужно резать прибор просто снимаем верхнюю часть и вставляем в блок
И ещё одну фишку придумал, чтоб кнопки даже на 10 метрах не нажимались, дистанционно прокладка из акрила 3 мм вырезал её практически по клавиатуре

Zheka s , привет есть вопрос по разъемам к гермобоксу на етрак

[God of War]

Всем привет!

Небольшой отчет о герметизации ГМП.
Так как это второй бокс, поэтому версия 2.0 Super slim

Первый бокс изготавливался из оргстекла, отработал сезон, остался в порядке,
по ходу были внесены некоторые доработки, в общем и целом все норм.
Но были очевидные минусы, большой вес, объем, для снятия катушки нужно было разобрать бокс,
и хотя заряжал я акумы через специальное гнездо, несколько раз они меня жестко подводили,
а это так же разбор. Генеральной идеей первого бокса, было сохранить заводской вид блока,
так как для меня неизвестно было, понравиться ли мне прибор, оправдает ли ожидания...
Прибором остался доволен и поэтому дальше больше.

Материал для бокса решил использовать в виде листового алюминия толщиной 2 мм.
Снял необходимые размеры, вырезал болгаркой сегменты, подогнал напильником и отдал
в работу аргонщику.



С платы демонтировал вход наушников и оба тумблера, на правый впаял перемычку на 0.



Как мне показалось, парень (аргонщик) мастер своего дела. Вечером отдал, утром забрал.
Торцевую планку он попросил изготовить немного больше, что бы не пожечь металл.
В последствии я ее обрезал по периметру.





Немного больше внимания было уделено передней панели, промах был недопустим.
Чертеж выполнен в масштабе 1:1 на формате А4.
Изначально хотел оставить тумблеры, но решил сделать проще, поэтому на чертеже панель
имеет толщину большую, чем в реале.



Сошлось все с первого захода.



Батарейный отсек я решил поместить в штангу.
Внешний диаметр штанги 22 мм, толщина стенки 1.5 мм, соответственно внешний диаметр трубы
для акумов 18Х1.5, почти чика в чику под стандарт АА.
Внутрь штанги посадил с натягом две новые пробки от вина, на нужное расстояние.
В качестве заглушки, скрестил гермоввод и поршень из фторопласта. Спасибо за точность токарю.







Для крутилок мне понадобились латунные гайки, я попросил токаря просто нарезать
мне заготовок из прутка 14 мм, что бы с пристрастием нарезать резьбу необходимой длины.
Родные резисторы имеют не совсем стандартную резьбу, пришлось приобрести комплект
метчиков М7х0.75. На каждой из четырех нарезал по пять полных витков, оставив гладкое отверстие диаметром 6 мм для сальника.
Сальник 6х1 мм, посадочное на резисторе 5 мм. (Японские)









Диаметр штанги в 22 мм, совпадает с вело стандартом 22.2 мм, поэтому я купил пару алюминиевых
рогов для руля. Из одного получилась ручка, от второго я взял только крепление и снова
отдал аргонщику. Подлокотник оставил старый, переделав крепление.





Немного статистики и погружение.

Вес заводского бокса без платы и батареек.



Вес бокса из оргстекла с оригинальным блоком + акумы, без платы.



Вес 2.0 с платой.



Вес батарейного отсека с акумами.



Старая ручка, тоже велосипедный рог, железный.



Новый алюм.



На днях погрузил в ванну, условия конечно тепличные, но другого теста пока провести не могу.
Дал отдохнуть на дне, все работает, при снятии панели течи не обнаружено, батарейный отсек сухой.



Общий вид.







Всем правильных мыслей и сигналов конечно)

[mongolDominator]

Почему-то возникла мысль о вероятности возникновения конденсата внутри металлического корпуса...

[jonikru]

Для крутилок мне понадобились латунные гайки, я попросил токаря просто нарезать
мне заготовок из прутка 14 мм, что бы с пристрастием нарезать резьбу необходимой длины.
Родные резисторы имеют не совсем стандартную резьбу, пришлось приобрести комплект
метчиков М7х0.75. На каждой из четырех нарезал по пять полных витков, оставив гладкое отверстие диаметром 6 мм для сальника.
Сальник 6х1 мм, посадочное на резисторе 5 мм. (Японск
отдал аргонщику. Подлокотник оставил старый, переделав крепление.


[/quote]
Так и на ZC20 на осях стоят резиновые колечки, но еще и гермогайка сверху.Хорошо получилось,а вот вероятность конденсата очень большая(пакет селикагеля надо обязательно.)

[God of War]

а вот вероятность конденсата очень большая

Вероятность меньше, чем в первой версии. Да и какая разница из чего сделан бокс, если он герметичен, конденсат будет. Все зависит от объема воздуха оставшегося в боксе. Этот блок будет закрыт один раз, циркуляции не будет
Ниоткуда конденсат не берется же, а объем бокса меньше чем заводской.
Силикагель везде. Прохор третий год не вскрывался, ни намека на конденсат.

Не знаю что в ЧЗ, но тут не надо быть гением, что бы сообразить такие крутилки.
Но на ГМП так никто не делал вроде.

[flagman]

Работа проделана долгая и кропотливая, но пару вопросов, может советов:
1. Что с гнездом под штекер катушки? Там совсем без защиты?
2. Не кажется ли слабоватой защита оси резистора? Одно резиновое колечко, и то при завинчивании может перекоситься, соскочить, вал ведь не гладкий, узкая проточка и все.
3. Пустоту в блоке вполне можно заполнить кусочками трубного утеплителя (вспененный полиэтилен), тогда конденсата практически не будет.
4. Делать такую штуковину и не врезать контрольный нипель автомобильный - просто преступление против рода ГМП

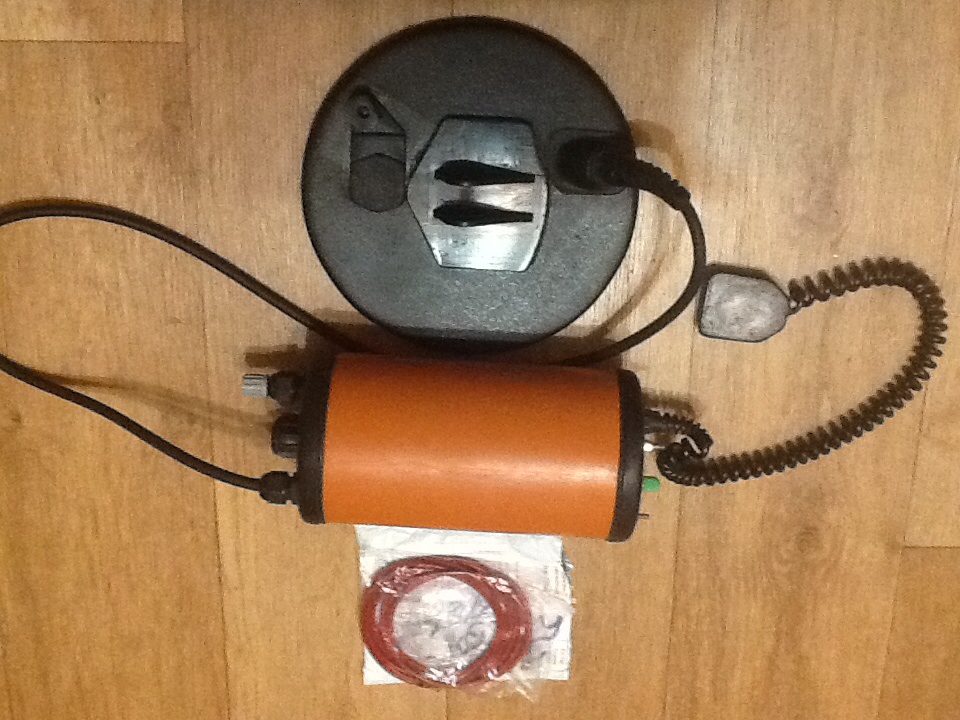

Поделюсь как делал герметизацию резистора переменного на импульснике - напротив переменника ставим гермоввод, из стеклотекстолитового или нержавеечного прутка делаем удлиннитель с лопаткой (как шлицевая отвертка) на одном конце, ручка крутилка на другом конце. Вставляем прутик удлиннитель в гермоввод, лопаткой попадая в разрез переменника, вазелин не повредит внутрь гермоввода обильно, затягиваем гермоввод рукой до нужной степени тугости вращения рукоятки. И все! Сезон отплавал с таким вариантом, протечек нет.

Вложенные эскизы изображений

[flagman]

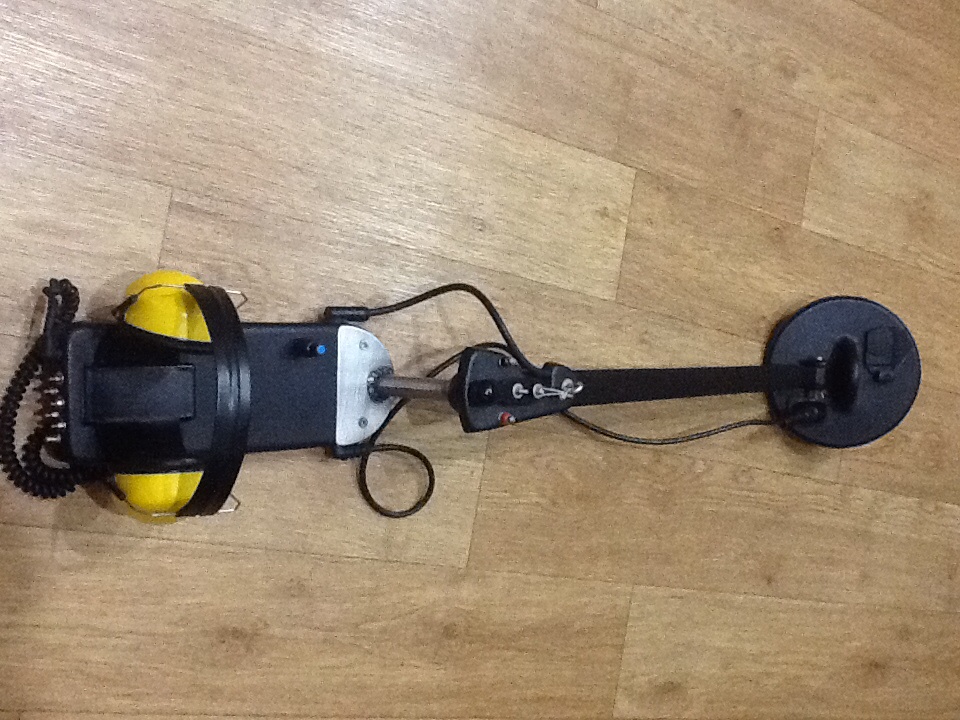

Еще один прибор с герметизацией переменника посредством гермоввода со вставленным внутрь вращающимся стержнем-циллиндриком (переходником). В этом варианте мне нравится что я сам могу регулировать степень обжатия циллиндрика гермовводовой резинкой, удобно и достаточно надежно. С этим еще не плавал, но прибор сутки отдержал избыточное давление накачанного внутрь велонасосом воздуха, уверен, в воде все будет ОК.

Сообщение отредактировано flagman: Jan 25 2017, 02:38

Вложенные эскизы изображений

[God of War]

1. Что с гнездом под штекер катушки? Там совсем без защиты?
2. Не кажется ли слабоватой защита оси резистора? Одно резиновое колечко, и то при завинчивании может перекоситься, соскочить, вал ведь не гладкий, узкая проточка и все.
3. Пустоту в блоке вполне можно заполнить кусочками трубного утеплителя (вспененный полиэтилен), тогда конденсата практически не будет.
4. Делать такую штуковину и не врезать контрольный нипель автомобильный - просто преступление против рода ГМП

1. И в первом боксе без защиты было. Если знаете конструкцию, то вопрос лишний.
2. Все просчитано, а не на абум запихано. Никаких перекосов. Принцип защиты кнопок как в подводном боксе экшн-камеры
там одно кольцо и до 30 м. Мне по шею макс.
3. Его и так не будет. Жменьку силикагеля замурую.
4. В прошлом году меня критиковали за излишнее кол-во отверстий технологических....
так где правда?

Ну и за минус необоснованный, так и не ответили.... Или я по прежнему продолжаю нарушать
негласные правила?
