Модификация МД для подводного поиска

[seskar]

А вот делать открываемый бокс и заряжать акумы балансировкой как то заморочено

Такого никто не предлагал, если мне память не изменяет.

[jonikru]

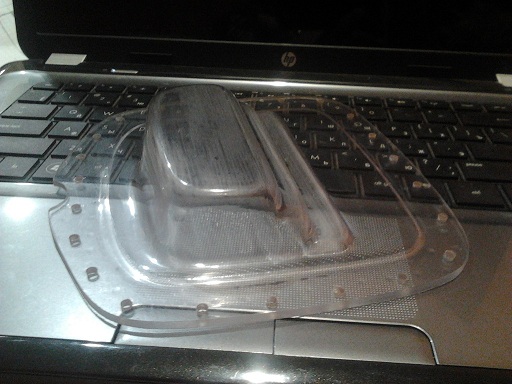

Формонул заднюю крышку,осталось полирнуть изнутри.Пришлось греть до 200 краска матрицы отпечяталась. Нужна идея как делать отсек акумов.Будет три лития вряд.Пока науме токо труба отопления под пайку.

Вложенные эскизы изображений

[pjrough]

У тебя ж термоформовка есть! Так формани плоскую коробку для 3 х 18650, типа мыльницы, для батареек в ряд. для баланса ее под подлокотник...

[jonikru]

У тебя ж термоформовка есть! Так формани плоскую коробку для 3 х 18650, типа мыльницы, для батареек в ряд. для баланса ее под подлокотник...

Те имел в виду из двух половин?А куда гермовод ставить и разьем
Да и громоздко и заморочено будет.Жаль что у нас акриловой трубы не купить

Сообщение отредактировано jonikru: May 17 2016, 23:05

[pjrough]

плоская крышка и ответная часть в виде ванночки. у этой как минимум глубина будет 20 мм, вот в стенку и гермовод вкрутить можно, ну и разъем присобачить...
....ну или тогда действительно из трубы делать...

Сообщение отредактировано pjrough: May 17 2016, 23:30

[Santander]

Как вариант для блока питания

[jonikru]

плоская крышка и ответная часть в виде ванночки. у этой как минимум глубина будет 20 мм, вот в стенку и гермовод вкрутить можно, ну и разъем присобачить...
....ну или тогда действительно из трубы делать...

Жень врядли смогу формонуть поликарбонат чтоб плоскость по торцу получилась,уж очень он упирается.Акрил формонулся бы,но он закончился.А покупать лист за 6 тысячи чето не охота(ПРОДАЮТ ТОЛЬКО ЛИСТОМ)

[Дон-ник]

...Нужна идея как делать отсек акумов.Будет три лития вряд.Пока науме токо труба отопления под пайку.

Я бы попробовал аккумы вовнутрь штанги имплантировать. Как на родной конструкции экспа. В принципе, трубка штанги под подлокотником - уже готовый корпус для питания. Поставить резьбовую пробочку с прокладкой. Ну, и прочие всякие детали, как это воплотить в жизнь, продумать можно.

[jonikru]

Я бы попробовал аккумы вовнутрь штанги имплантировать. Как на родной конструкции экспа. В принципе, трубка штанги под подлокотником - уже готовый корпус для питания. Поставить резьбовую пробочку с прокладкой. Ну, и прочие всякие детали, как это воплотить в жизнь, продумать можно.

Вариант интересный и впринцыпе решаемый.Единственное проблема со снятием со штанги,или разьем надо делать,китайских гермо разьемов не знаю где взять(только на али)а делать еще и его муторно,много времени и сил уходит.Хотелось что блок сделать легко сьемным.

Сообщение отредактировано jonikru: May 18 2016, 22:24

[jonikru]

Привет всем.Народ если кто по России покупал гермо разьемы,киньте ссылку,не могу найти

[God of War]

Тут брал
http://www.etm.ru/cat/products.html

[jonikru]

Артем чето на этом сайте разьемов не могу найти

[God of War]

Ищи лучше, я тоже не сразу нашел... их там много и разных.
Напиши в строке поиска-ввод.

Сообщение отредактировано God of War: May 19 2016, 18:38

[jonikru]

Артем нифига не нашел может ты имел в виду гермоввод?А мне гермо разьемы нужны.Гермоводов там действительно много

[God of War]

С этим беда вроде как, у нас нигде в магазах подобного нет.
Через поиск на али только выскакивает...
Сам вчера кубатурил как разъем загерметизировать.
Вечером скину фотки.

[pjrough]

Не пойму, у вас, что нет магазинов типа mouser, rs online?
В них этого добра навалом.

[God of War]

Были бы нашлись. Мне гермовводы нужные из ссылки выше с Новосибирска привезли.
Хотя офис продаж в красноярске имеется.

Решил сделать для прохора подводные наушники.
Встал вопрос разъема... решил так, из того что было, только муфту докупил в сантехнике.


Те родной штекер на месте, рубим кабель, мама-папа что бы в отверстие гермоввода проходили, запасовываем, затягиваем. Оставив родной штекер, можно подключить какие угодно наушники.

Еще сделал сухопутный вариант гмп, тк покупал только блок, скобы не было, штанга самодельная. В общем сообразил скобу, в подводном боксе таскать не то что бы тяжело, очень неудобно. Так же встал вопрос с ушами. Те которые я использую с подводным боксом, под гермовводом, разъем у них специфический и они громоздкие, тем более уже тепло... Я отдаю предпочтение каплям, но нужна регулировка громкости... пошел в магазин, купил за 490 р капли типа с регулировкой... включил на мин, чуть мозг не выпрыгнул... сдал обратно. Покубатурил, достал волшебный сундучок... откопал старую колонку от компа... извлек регулятор и маму 3.5, папу так же откопал... в мнете подсмотрел схему подключения, спаял и получилось вот это...





Можно подключать любые уши 3.5, регулировка плавная, то что надо.
Я не электронщик, цифрами не владею совершенно, но все работает.

[jonikru]

Это ты сделал не гермо разьем а гермо муфту.Вся проблема в ней что разьеденять кабель лля замены очень гиморно.Такая муфта у Жени стоит для замены катушек.

[God of War]

Ну я и не писал, что это герморазъем. Гермокапсула скорее.
Что сложного, если у тебя на мини штекерах внутри соединение установлено?
Раскрутил с двух сторон, вытянул в любую сторону, отцепляй-подцепляй-закручивай.
Проще не придумаешь. Чем изобретать тот же штекер прохоровский для родного гнезда... вот это гемор.

[jonikru]

Да не Артем не так все просто,после нескольких разкрутил скрутил гермоввод не так хорошо держыт и вероятность протечки не слабая а ты это не увидеш ,капсула не прозрачная Даже китайский гермо разьем больше надежности.Ушы это не катушка естественно но все же.
