Модификация МД для подводного поиска

[oceanhunter]

уши будут подключаться  через герморазьем (дам в комплект 2 разьема)

катушка будет тож подключаться через родной разьем,кабель катушки будет обжиматься гермовводом

главное, чтобы бокс был качественный и плотно закрывался..

[zheka s]

ну изначально делал для друга дайвера, до 20 м должен держать,
уж поверьте,это то качество к которому я шел долгое время и пришел,
сломать сев на него или прочие житейские неприятности не получится разбить тоже,пластик очень крепкий сниму видео все видно будет
да забыл сказать что родное крепление на штангу не подходит,так как это 4 вариант то начальные размеры были ужаты в % соотношении и короче это просто для красоты скажем так

Сообщение отредактировано zheka s: Feb 26 2016, 23:43

[jonikru]

Если можно марку пластика из которого будет лится

[zheka s]

можно конечно
axson F 38
Аксон 38 - нежно-бежевый цвет, идеальный для тонких статуэток. Самый высокопрочный из линейки Аксон, для моделирования и прототипирования. Axson F 38.

[jonikru]

Спасибо а форма силикон?И КАК гермтизацыя крутилок будет сделана?Переключение тумблеров крутилками придумано оригинально,я ломал голову как это сделать проще,а вы нашли самое простое решение и надежное,отдельный плюс.

[jonikru]

Женя pjrough,добрый вечер.Хотел у тебя спросить по траку,панель кнопок там на разьеме или как на сафарике кнопки впаяны в плату.Если впаяны как ты подключался(выносные кнопки)

[pjrough]

На сафарике припаяна?! трудно поверить.
не експлорере и етреке кңопки подключены гибким шлейфом к плате. а на плате соответствующий разъем.

соостветственңо в случае с етреком просто нашел шлейф и разъем и платку куда разъем припаять. а к платке уже свои кнопки паял.
поищу фото.
Тут видно...





Сообщение отредактировано pjrough: Feb 27 2016, 00:26

[jonikru]

Я конечно утверждать не буду,но то дочего я добрался.Там три платы послдняя с екраном прищелкнута к мордочке через усики и насколько я смог увидеть кнопки похоже мрям на плате хотя могу и ошыбатся.А кнопки распаяны земля общая и по одному проводу на кнопку,так.

[zheka s]

Спасибо а форма силикон?И КАК гермтизацыя крутилок будет сделана?Переключение тумблеров крутилками придумано оригинально,я ломал голову как это сделать проще,а вы нашли самое простое решение и надежное,отдельный плюс.

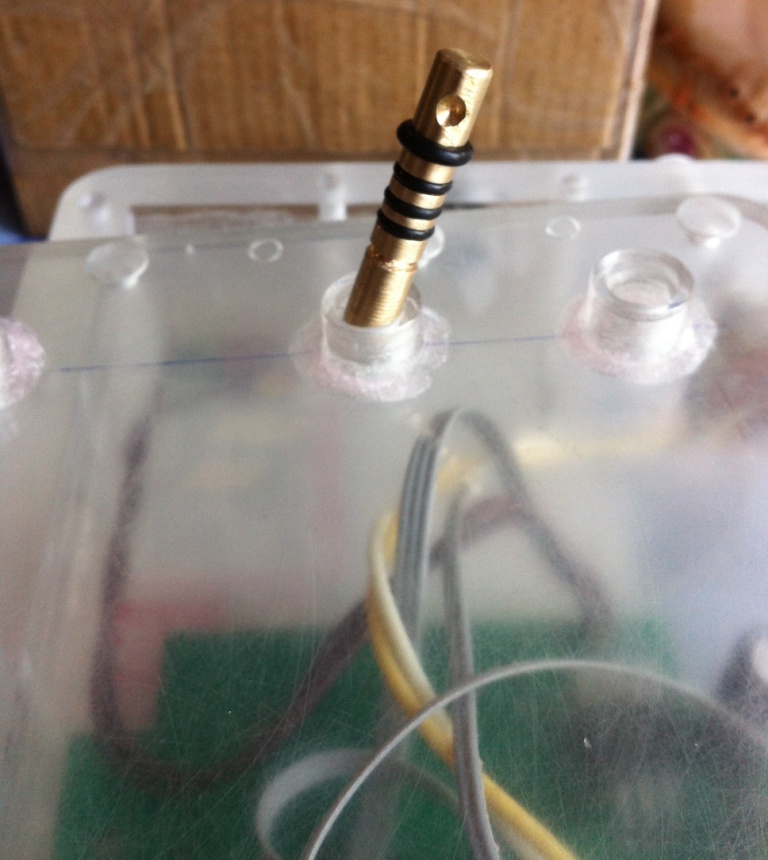

крутилки как на всех моих приборах(сделал около 20 шт) как на мече,только у меня 4 сальника для надежности
фото ниже
тумблер переключается вилочкой фото скину позже
как вы заметили,все просто до безобразия,но работает безотказно проверено

Сообщение отредактировано zheka s: Feb 27 2016, 09:07

Вложенные эскизы изображений

[uamax]

uamax - один из заказчиков.
Автор\мастер вот http://www.reviewdetector.ru/index.php?showuser=53946

seskar, да не переживайте вы так, все фото я выложил по просьбе Жени и его профиль мне тоже известен...мастера никто не скрывает))

[Grommers]

zheka s Молодец! Держи "+"
Я так понял, что основной упор будет на производство герметичных МД от Украинских производителей? Как на счет цифровых МД с ЖК дисплеем и кнопочным управлением,
Крот, квазар, фортуна... плат с катушками в продаже полно.., что на очереди?

Сообщение отредактировано GROMMERS: Feb 27 2016, 11:29

[zheka s]

Спасибо за +
Следующий квазар,многие просят именно его сделать подводным не знаю почему,людям виднее
Планирую загерметить все что попадется под руки

Сообщение отредактировано zheka s: Feb 27 2016, 11:19

[Grommers]

Спасибо за +
Следующий квазар,многие просят именно его сделать подводным не знаю почему,людям виднее

Правильное решение! Я его делал подводным, где то тут даже отчеты были. Очень достойный МД под герметизацию, да и мастера в Украине электронику к ним толково делают Клавиатуру как у меня делать будешь?

Сообщение отредактировано GROMMERS: Feb 27 2016, 11:21

[zheka s]

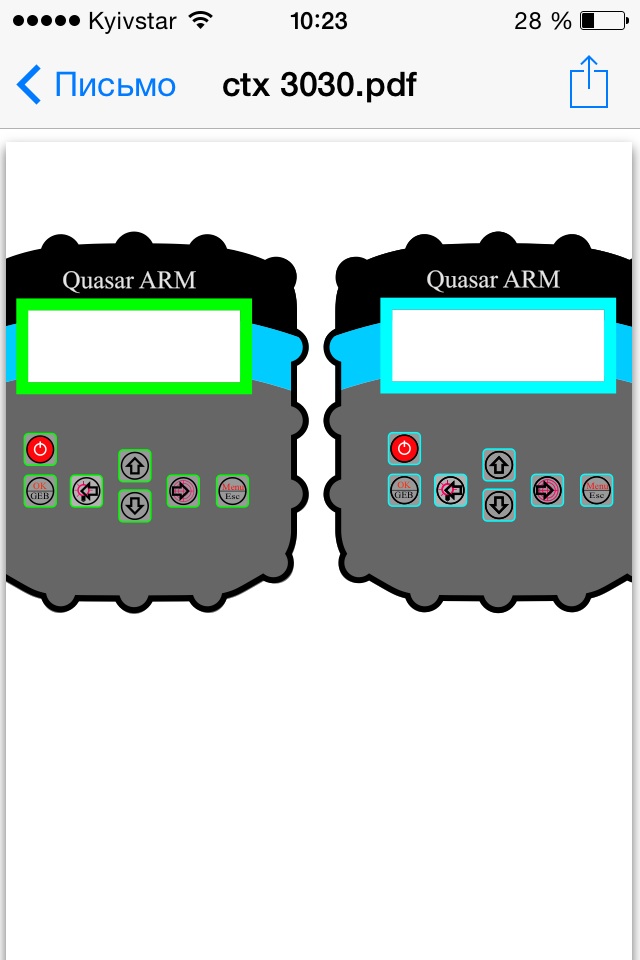

Не клава будет родная как на любом минелабе типа

Сообщение отредактировано zheka s: Feb 27 2016, 11:24

Вложенные эскизы изображений

[Grommers]

Не клава будет родная как на любом минелабе типа

Через пленку на тактовые кнопки с длинными штырьками?

Сообщение отредактировано GROMMERS: Feb 27 2016, 11:25

[zheka s]

Так точно

[seskar]

seskar, да не переживайте вы так, все фото я выложил по просьбе Жени и его профиль мне тоже известен...мастера никто не скрывает))

Что за бред, какие переживания? Не судите по себе о других.

[Дон-ник]

Ну, Жека, даёшь! Красавец... Держи "плюс", земляк!
(Тьфу, блин! Система не даёт поставить, позже нарисую).

Сообщение отредактировано Дон-ник: Feb 27 2016, 11:59

[zheka s]

Спасибо землякам
Стараемся решил фирмачам ответочку дать
Пока все простенько,но все впереди

[jonikru]

Radiomans а можно ваш трек поближе увидеть,блок особенно.У вас вижу елипс колтековский стоит,а почему от бабочки отказались?
