Модификация МД для подводного поиска

[Grommers]

А почему не хотите освоить вакумную формовку?  Не буду очередной раз хвастаться своим боксом, но действительно реально неплохой результат получается. Пластик и текстолит свободно продается, термофен и пылесос никто не отменял....  И самое главное если абс пластик не брать самый дешевый  изделие на выходе получается  из вязкого ударопрочного материала, а от винила (плекса), мне кажется всегда надо ждать подвоха со стороны его хрупкости и возможности образования трещин от любого просверленного отверстия (ИМХО). И еще, если в арсенале пара-тройка приборов, лучше сделать бокс на самый большой из них, чтоб можно было пользовать бокс для всех имеющихся мд (ИМХО). Мой например "хавает" и Соверен и ХР ГМП. Хрюндель конечно чуть размером поменьше, но тут помогают заранее изготовленные подкладки из твердого пенопласта.
ЗЫ: есть правда и ложка дегтя, заниматься вакумкой нужно более-менее постоянно, а не раз в 3 года  , иначе уходит навык и лишний материал гробится зазря.... Вот например после долгого перерыва вчера спортил листик хорошего абс...

Володя, а как достичь приемлемой толщины стенок бокса таким методом?
...потом надо прозрачное окошко делать, крепления на плату мудрить...

Сообщение отредактировано GROMMERS: Feb 22 2016, 17:08

[flagman]

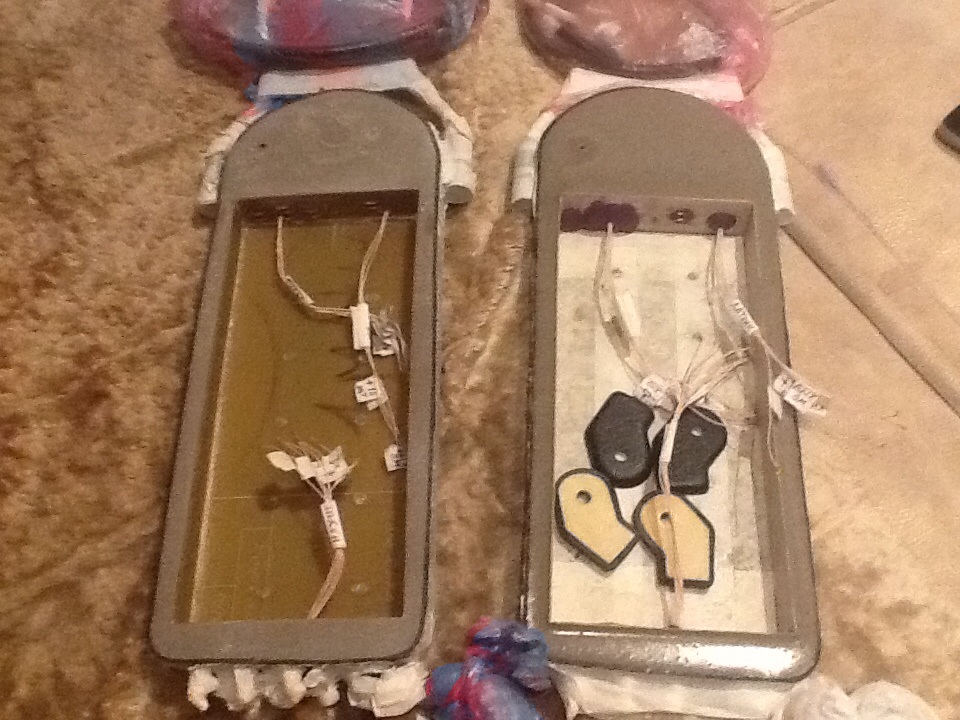

Андрей, привет, все просто. Под сам основной несущий короб берем полосу 3мм абс пластика , ее без вакума, простым прицельным нагревом сгибаем 4 раза , получается 4 угольная прямоугольная труба, ее лучше подогнать так чтоб нахлеста не было, просто шов. Потом делаем точно так же еще одну трубу но на 4-5 мм побольше со всех сторон. Зачищаем грубой наждакой, низ проклеиваем внатяг скотчем, промежуток меж трубами заливаем эпоксидкой+микросферы. Получается прямоугольный короб у которого любая стенка: 3мм абс+4мм эпокс+3мм абс. Прочность почти не убиваемая. Нижняя крышка (нахлобучка я ее называю) вот она уже формуется и клеится герметиком. Верх - отдельный разговор, там надо потрудиться. По поводу окошек....можно влить где нужно и стекло, но мой бокс глухой ( рассчитан на быстрое вскрытие-закрытие) и рассчитан на прием блока прибора без его разборки, да ношу его на бедре, на штангу громоздковат.... А на прибор с экранчиком нужно ваять макет именно по месту, но принцип тот же - внешне пластик внутри можно подклеивать тестолит эпоксидкой... Вот например нечто из этой же серии

Вложенные эскизы изображений

[Tdka]

А почему не хотите освоить вакумную формовку?  Не буду очередной раз хвастаться своим боксом, но действительно реально неплохой результат получается. Пластик и текстолит свободно продается, термофен и пылесос никто не отменял....  И самое главное если абс пластик не брать самый дешевый  изделие на выходе получается  из вязкого ударопрочного материала, а от винила (плекса), мне кажется всегда надо ждать подвоха со стороны его хрупкости и возможности образования трещин от любого просверленного отверстия (ИМХО). И еще, если в арсенале пара-тройка приборов, лучше сделать бокс на самый большой из них, чтоб можно было пользовать бокс для всех имеющихся мд (ИМХО). Мой например "хавает" и Соверен и ХР ГМП. Хрюндель конечно чуть размером поменьше, но тут помогают заранее изготовленные подкладки из твердого пенопласта.
ЗЫ: есть правда и ложка дегтя, заниматься вакумкой нужно более-менее постоянно, а не раз в 3 года  , иначе уходит навык и лишний материал гробится зазря.... Вот например после долгого перерыва вчера спортил листик хорошего абс...

Интересно было бы посмотреть на процес , может видео есть ?
Сколько лист стоит ?

[flagman]

В интернете видео по формовке полно, не вижу смысла снимать банальные вещи... Лист что-то брал в районе 3000руб. Но давно , размер листа 1х2. Понятно, что для одного бокса до фига, но если делаешь еще себе катушечные защиты, сами катушки может необычные под свои цели, тогда пластик еще пригодится....

[jonikru]

Вот так:

Женя а можно чуть подробней по этим кнопкам.Не очень понятно как стоят и как гермтезированы.Вроде как залиты токо не понятно как

[pjrough]

расскажу. это кнопки от knitter-switch,


они сами по себе ip67. искал так, чтоб сверху мембрана была и песок не забивался.
в акриловой панели лазером сделаны отверстия как раз под них.
кнопки вставлены в панель в натяг и залиты с обратной стороны морской эпоксидкой.
после того, как припаяны проводки к кнопкам, все хозяйство еще раз залито эпоксидкой с наполнителем (то, что видно кремового цвета).
делал эти кнопки с расчета на поиск до 2 м в воде. если кнопка протечет, то будет просто самопроизвольно замыкаться, но вода в корпус не пойдет.

кнопки эти самые доступные по цене из того, что есть с рейтингом ip67 и куда песок не забъется.

[jonikru]

Жень а почему тот вариант с двумя большими кнопками отмел?По моему было очень здорово,да и надежность у него была по моему с запасом.Явно метров десять выдержали бы.

[pjrough]

Тот вариант не отмел, а сделал еще панель с «большими кнопками», и только с ними. эти кнопки 10м выдержат. они честные ip68, но тяжелые и дорогие.
у них верхняя часть сделана из резины, туда песок не забъется тоже.

[jonikru]

А покажи как получилось

[pjrough]

Женя а вот фото нет. Буду дома к концу недели, сфотаю.
Зато нашел фото такие:

[jonikru]

Интересно хорошо ли дердится эпоксидка на этом пластике?А так очень классно вышло молодец,и компактно и смотрится хорошо

[pjrough]

Держится очень хорошо, на фото может и не видно, но эта эпоксидка смачивает акрилат, выдавить кнопку пальцем после застывания не смог.

[jonikru]

То что она сейчяс так держится я не сомневаюсь как будет после перепадов температур,у эпоксидки в этом плане репутация не очень хорошая я имею в виду ту которой заливалось после припайки проводов.Если не начнет потихоньку отслаиватся то будет очень все классно.А может терасоном надежней будет,он эластичней,правда не знаю как он к этому пластику будет держатся но стекло держит насмерть

[pjrough]

ну уже год стоит и перепады были от +40°С до +5°С. пока не отпадает. а эпоксидку заливал одну и ту же морскую. просто во второй раз наполнитель мешал.
в мече ж разъемы тоже эпоксидкой залиты, и стоят десятилетиями.
а вот герметиком так не зальешь, он же вязкий, не потечет куда хочешь, да и не известно как липнуть к акрилу будет.

[jonikru]

А так он боевые испытания пошел.Тогда и умничять не фиг Раз держится значит и будет,это я вечно сомневаюсь во всем. Жень а что за морская эпоксидка,чем от обычной отличается?Я токо полиэфирку еще знаю

Сообщение отредактировано jonikru: Feb 24 2016, 01:18

[pjrough]

Морская эплксидка, это всего лишь такая смола, которая гарантировано не размягчается от контакта с водой, ну и ничего ей не становится от ультрафиолета.
У вас они в любом яхтклубе должны быть.
Я брал в магазине, специализирующиеся на продуктах для обслуживания яхт.
Смешивание 5:1 с отвердителем. И по вязкости после смешивания она примерно как оливковое масло, что способствует хорошему затеканию везде.

[jonikru]

Жень хотел спросить по замене катушек на твоем апарате.Чтобы разьеденить разьем надо оба гермовода отпустить а потом открутить пробку вытащить разьем и разьеденить правильно я понял?

[pjrough]

Да, все верно. В боксе "для катушек" открусиваются оба гермовода и соединение вытягивается наружу, после чего меняется катушка.
Был бы на катушке кабель подлиннее, или хотя не крученый, то соединял бы напрямую к блоку прибора.
Видел, что другие переделыватели вытягивают кабель, чтоб подключить к блоку. Мне ж не нравится силой его тянуть.
Еще момент в том, что у меня блок под локтем для лучшего баланса. А туда штатный кабель точно не дотянется.


Сообщение отредактировано pjrough: Feb 26 2016, 08:59

[Дон-ник]

А штанга оранжевая у Вас из чего сделана?

[pjrough]

Привет, а штанга из стеклопластиковой трубы, что беру по 1,5м в магазине для кайтеров.
