Модификация МД для подводного поиска

[flagman]

По поводу красных колечек.Володя и соглашусь с тобой и нет.Красная верней коричневая резина на кольцах тоже бывает г...Когда то работал на оборонке такую резину ставили на самые ответственные узлы в торпедах.Но то что есть сеичяс и рядом не стояло,поскольку занимаюсь дизелями вплотную,резинок проходит через руки валом.Есть черная резина очень пристойная и красный цвет не гарант качества.А сантехнические резинки я не ставил бы тоже.Все что применяется в топливных системах дизелей можно смело ставить,дороже но не подведут так как резина химически масло стойкая.

Жень, не знаю xyизвыс коричневая резина, опираюсь только на свои собственные попытки купить кольца получше. Три сезона назад на авторынке пошел и спросил у продавана какие самые лучшие? Мне показали красные (алого цвета, как кровь) кольца, сказали что они якобы германские, да, они были в несколько раз дороже черных, я купил 2 штуки чтоб на всяк случай возить в машине на коп... Второе кольцо даже не знаю где теперь, так как первого (основного) хватает, за три года - ни трещин, ни потери формы, ни потери эластичности...т.е. все пучком.
По поводу "гайки с колпачком".... Как-то сомнительно.. Пясню почему. Они действительно есть в продаже, но ведь у нас резьба всего м4.. Диаметр мал, гайки те держал в руках - они слизанные фаски имеют, под них не проложишь уплотнительное колечко, из-за гладких фасок в любой момент колечко то расползется, ибо плоскость прижимания слишком мала! Как-то однажды решал подобную задачу так... Подобрал в галантерейном магазине черную глянцевую пуговку пластиковую, форма ее - полусфера. Выкусил бокорезами торчащее изнутри ушко. К гайке колпачку напаял 100 ватным паяльником кислотой распорные медные рожки из ножек от толстых советских резисторов. Внутри полусферки наделал паяльником глубоких насечек по максимуму. Гайку отцентровал внутри полусферы пуговицы. Залил это дело смолой+микросферы. Когда высохло шлифонул на плоской наждачке и покрасил плосскую часть. Вышли в итоге "глухие" прижимные полусферки на м4 с внешним диаметром около 15...17мм. Тут уже любое кольцо никуда не денется, расплющится, не сползет и точно загерметизирует плоскость прилегания...но покорячиться пришлось, факт. (фотку гляну, покажу)

Сообщение отредактировано flagman: Feb 15 2016, 05:57

[God of War]

Пока буду использовать магазинные бобышки, шлифану на плоскости и под герметик, можно фум ленты мотануть. Можно взять латуневый пруток, у меня есть в загашнике диаметром 15 мм, отпилить желаемое, шлифануть посадочное, просверлить отверстие и нарезать резьбу... снаружи обработать под ключ, либо сделать типа накатки. М4 не дает выбора в метизах, к примеру нерж колпачков нет, взял оцинковку на первое время, но и их еще не применял... все не так категорично, изменения по ходу пьесы... все в голове и ничего на бумаге.
Колечки не менял, просто сдобрил жидким силиконом, думаю этого достаточно. Заменить колечко можно без разбирательств, сняв стопорное кольцо и вынув сердечник. У нас есть спец магаз, резинотехника, там есть все... а если захочется импорта, то в отделе иномарок великое разнообразие колечек из разных материалов. Работают на предъявителя, выбор огромный, но что конкретно для чего не подписано... приносишь образец, тебе подбирают.

[Grommers]

God of War в воде уже купали прибор? Попробуйте привязать к нему веревку и утопить на метра два-три в прорубь. Если обнаружится протечка то лучше увидеть её так, чем во время поиска
За старания "+"

[God of War]

В воде не был еще, на выходных запланировано погружение. Отпишусь как прошло.
Спасибо.

[ksoru]

неспешно собираю в кучу. бокс №2

[pjrough]

Хорошо выходит. Вижу все же вынес кнопки на ручку.
А чего батарею внутрь бокса не ставишь?

[ksoru]

Хорошо выходит. Вижу все же вынес кнопки на ручку.
А чего батарею внутрь бокса не ставишь?

Да, пять кнопок вынес. Батареи будут 3шт 18650, плюс разъем для ушей, вот и решил в отдельный бокс

[God of War]

Первое погружение комом https://youtu.be/GJu1keY2GWA

[ksoru]

Первое погружение комом https://youtu.be/GJu1keY2GWA

у меня при погружении 1-го бокса было намного больше пузыриков

Сообщение отредактировано ksoru: Feb 21 2016, 15:38

[God of War]

Пузырики то воздух из штанги и немного из гермовводов вытеснился.
А вот если присмотреться в левый нижний угол, то видно, что по шву сразу вода пошла...
Клеил жидким дихлорэтаном, а надо было со стружкой. Промах.
Сделал выборку круглым бором по швам, залил густой массой.
Заложил кулек с силикагелем в блок.
Гайки латунные изготовил М4, с большой шляпкой. Высохнет, еще раз окуну.

[flagman]

Узрели проблемку - молодца, исправляйте...однако одновременно и не обольщайтесь, часто бывает, что в "тепличных условиях", как будто бы и все нормально, а в "боевых" то от тряски, то скубом задел, то на глубину сбегал по дну выше 2-х метров...,,а оно взяло и подвело-протекло в самый неподходящий момент. Стараюсь во все самопальные подводники ставить схемку на 2-х транзисторах и 1 светодиод вывести, срабатывает на появление влаги меж двух контактиков, контакты нужно разместить в том углу , куда в рабочем для прибора положении в итоге стечет вода (откуда б она изначально не поступила). Не пренебрегайте этой мелочью, однажды такой индикатор мне спас блок новенькой Терры-70 ( забыл завинтить гермоввод на боксе).

[God of War]

По идее, если таскать гмп батарейками вниз, посадить гайку штекера на герметик, то вода попадет в сам блок когда примерно бокс наполниться на 2/3, батарейный отсек защищен сальником с завода. В моем случае, разъем наушников внутри бокса не изолирован, располагается разъем примерно на 1/3 высоты бокса..., если пойдет вода, первыми замкнут уши и начнут пищать.
Надо проверить.

Сообщение отредактировано God of War: Feb 21 2016, 20:23

[oceanhunter]

Клеил жидким дихлорэтаном, а надо было со стружкой. Промах.

а в продаже нет клея для работы под водой?

[God of War]

Это как бы и не клей... дихлорэтан растворяет поверхности и сваривает между собой в единную массу.
Пишут, что суперклеем вроде как можно, но он жидкий и сгодиться для склеивания ровных поверхностей. Другие клеи отскакивают от оргстекла.
Капризный материал, если что-то, когда-то еще буду делать, то точно не из плекса.

[Grommers]

Это как бы и не клей... дихлорэтан растворяет поверхности и сваривает между собой в единную массу.
Пишут, что суперклеем вроде как можно, но он жидкий и сгодиться для склеивания ровных поверхностей. Другие клеи отскакивают от оргстекла.
Капризный материал, если что-то, когда-то еще буду делать, то точно не из плекса.

Прозрачный силикон... А чтобы не отскакивал делайте конструкцию на стяжках...

[ksoru]

Это как бы и не клей... дихлорэтан растворяет поверхности и сваривает между собой в единную массу.
Пишут, что суперклеем вроде как можно, но он жидкий и сгодиться для склеивания ровных поверхностей. Другие клеи отскакивают от оргстекла.
Капризный материал, если что-то, когда-то еще буду делать, то точно не из плекса.

Я клеил космофеном пмма. Акрификс не нашел

[God of War]

Садить на силикон, это уже сборная конструкция получается, совсем другая кухня.
Можно конечно заморочиться.... толщина стенки 6 мм в моем случае, насверлить отверстий под резьбу М3 почаще... реально, но только не с плексом колдовать. Я только за сборку под прокладку, но не в этом случае. А посадить на силикон и опоясать как аквариум, ну извините)

[flagman]

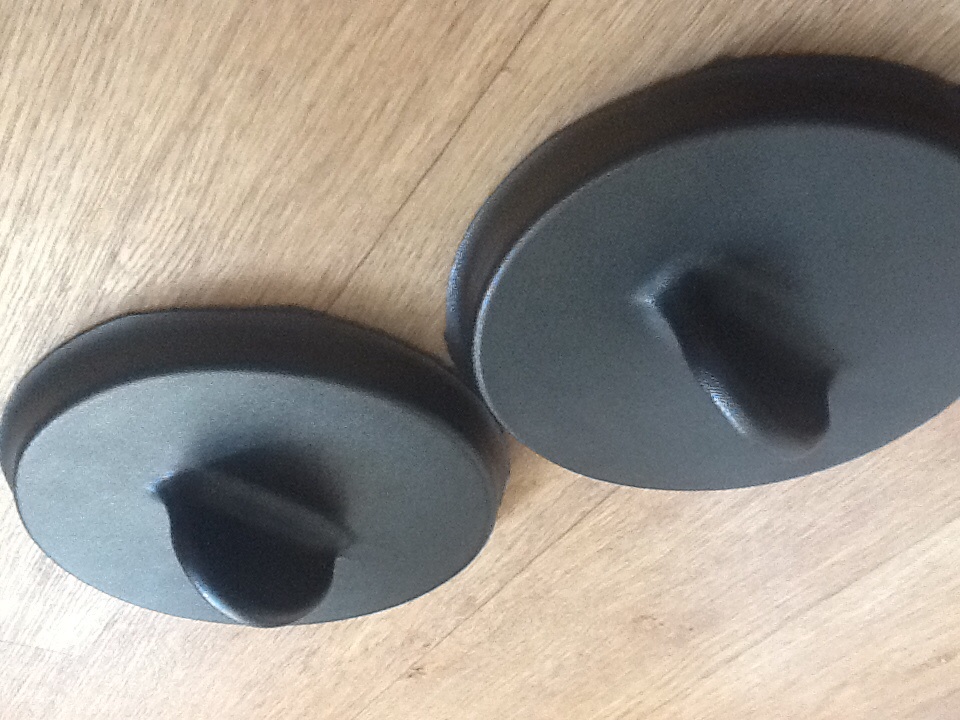

А почему не хотите освоить вакумную формовку? Не буду очередной раз хвастаться своим боксом, но действительно реально неплохой результат получается. Пластик и текстолит свободно продается, термофен и пылесос никто не отменял.... И самое главное если абс пластик не брать самый дешевый изделие на выходе получается из вязкого ударопрочного материала, а от винила (плекса), мне кажется всегда надо ждать подвоха со стороны его хрупкости и возможности образования трещин от любого просверленного отверстия (ИМХО). И еще, если в арсенале пара-тройка приборов, лучше сделать бокс на самый большой из них, чтоб можно было пользовать бокс для всех имеющихся мд (ИМХО). Мой например "хавает" и Соверен и ХР ГМП. Хрюндель конечно чуть размером поменьше, но тут помогают заранее изготовленные подкладки из твердого пенопласта.

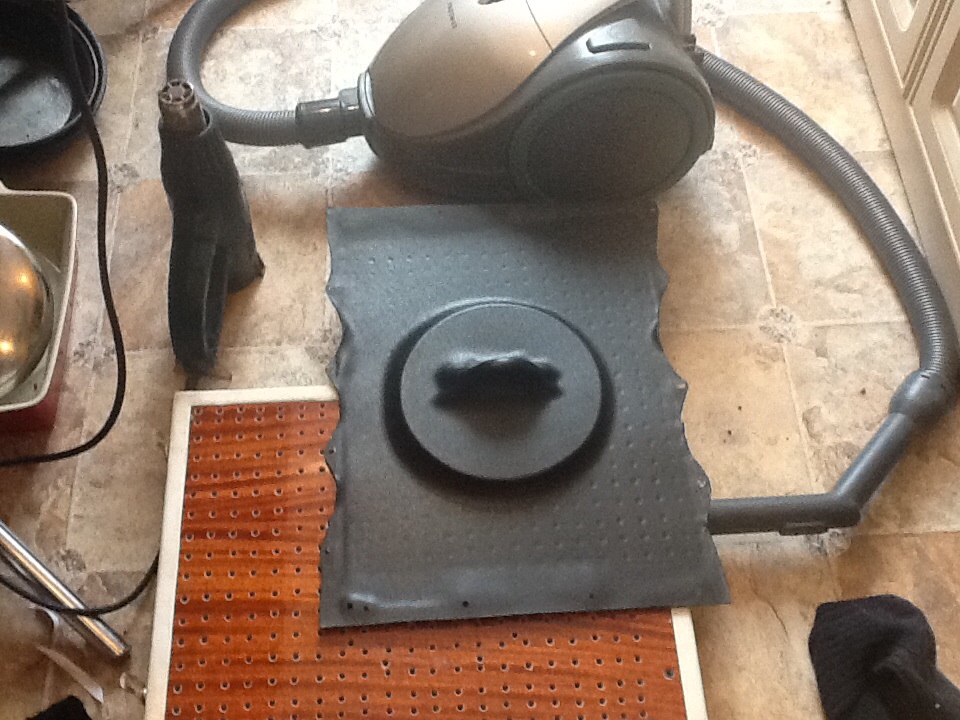

ЗЫ: есть правда и ложка дегтя, заниматься вакумкой нужно более-менее постоянно, а не раз в 3 года , иначе уходит навык и лишний материал гробится зазря.... Вот например после долгого перерыва вчера спортил листик хорошего абс...

Вложенные эскизы изображений

[flagman]

К предидущему моему посту - но потом руку набьешь и все получится...

Вложенные эскизы изображений

[God of War]

Круто, без вопросов. Я уже написал выше, что с плексом больше связываться не буду.
Вот ABS пластик поинтересней будет... Доведу до ума то что есть и без того минусов много... громоздко, тяжело, еще выяснилось, что бокс непотопляемый, до нейтральной плавучести еще нужно огружать чем-то, а это еще тяжелее...)
