Модификация МД для подводного поиска

[Grommers]

Кстати, о наушниках...

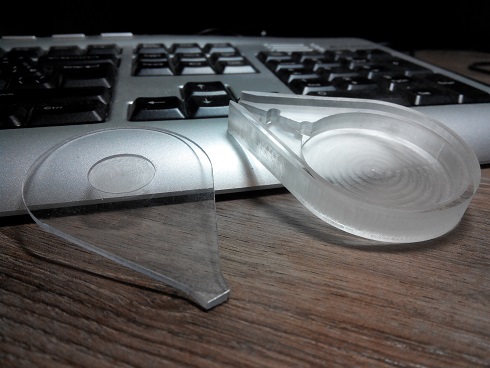

Что скажете о таком варианте?

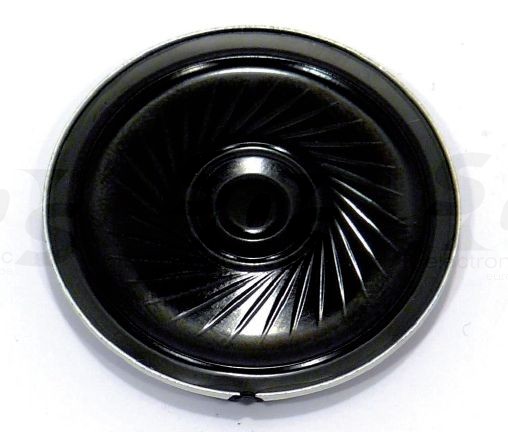

...делал под динамик VS-K40-50 (50Ом 40x4,5)

Сообщение отредактировано GROMMERS: Feb 1 2016, 19:31

Вложенные эскизы изображений

[pjrough]

Андрей, а подробней можно?

Спереди что за мембрана?... а так да, корпус красивый.

Сообщение отредактировано pjrough: Feb 1 2016, 19:51

[Grommers]

Андрей, а подробней можно?

Спереди что за мембрана?... а так да, корпус красивый.

Крышка из 2мм литого акрила с выборкой 1мм. Ставим внутрь динамик, выводим провода, все герметично заклеиваем :-) Динамик 50-ти омный, так что через крышку должен звучать прилично...

Сообщение отредактировано GROMMERS: Feb 1 2016, 20:05

[pjrough]

попробуй конечно. Но думаю, что 1mm стенку не раскачает. Я так и не смог нормально раскачать например текстолит 0,5мм. Приходится ставить пластик 0,1 - 0,2 мм

... добавлю, это капсула, чтоб под капюшон совать? Если в строительные наушники, то тогда форму каркаса лучше делать сразу под наушник. Чтоб к примеру сразу сюда садилось:



Сообщение отредактировано pjrough: Feb 1 2016, 20:09

[jonikru]

Думаю pjrough прав диафрагма толстовата.А так все красиво.

[DIM]

Подтверждаю,текстолит 0,5-1 мм звучит глухо,как наушники-вкладыши для плавания с алиэкспресса..

[копарьпробок]

Сообщение отредактировано копарьпробок: Feb 1 2016, 21:43

[jonikru]

И как звучание?

[копарьпробок]

И как звучание?

Уже и не помню, но слышно очень громко. Кстати в роли мембраны плёнка от ламината.
Сейчас я ныряю с одним ухом из текстолита.

[jonikru]

А я на фото мембраны и не разглядел.Тогда конечно звучать будет без проблем,думал просто плекс стоит что и удевило

[sir.ivan]

мастерски сделано!!!

[РООМА]

Вот парни! Как модификация!

[Tdka]

Уже и не помню, но слышно очень громко. Кстати в роли мембраны плёнка от ламината.
Сейчас я ныряю с одним ухом из текстолита.

покажи своё оборудование ? можно и в личку

[Grommers]

Думаю pjrough прав диафрагма толстовата.А так все красиво.

Ну и не страшно Будет глухо звучать - еще подпилим, а нет... так насквозь просверлим и наклеим поверх панельки тонкий пластик

[Grommers]

попробуй конечно. Но думаю, что 1mm стенку не раскачает. Я так и не смог нормально раскачать например текстолит 0,5мм. Приходится ставить пластик 0,1 - 0,2 мм

... добавлю, это капсула, чтоб под капюшон совать? Если в строительные наушники, то тогда форму каркаса лучше делать сразу под наушник. Чтоб к примеру сразу сюда садилось:

Изначально думал что будет капсула, но не под капюшон а в предварительно пошитый кармашек на капюшон. Сейчас появилась необходимость в паре наушников под подводный стерео звук.., вот и думаю дужку сообразить между капсулами...

Сообщение отредактировано GROMMERS: Feb 2 2016, 08:16

[flagman]

Посмотрите прародителя (мой наушник вкладыш, он был наверное одним из первых). И многое станет ясно. Андрей похоже увлекся моделированием подводных корпусов из оргстекла... И если корпус на сам прибор получился на пятерку, то вкладышу - только тройбан ! Потому что верхняя крышка - она и есть мембрана, если она толстая, то энергия УНЧ прибора тратится на обогрев космоса... Особенно непонятно зачем при большом дифузоре делать фрезером маленький пятачок - типа мембрану.... Оргстекло само по себе в качестве мембраны - не айс, вязкое оно, звукопоглощающее! А мембрана должна звенеть, а не гасить звук. Стеклотекстолит тонкий для мембраны, толстый для внешнего канта справляется с задачами наушника-вкладыша на отлично. Опять же, адгезия зачищенного и обезжиренного текстолита ко всякого рода геремтикам ( уплотняющим канавку под провод наушника) очень хорошая, чего не скажешь об оргстекле...большинство герметиков от него со временем отскакивает... можно конечно что-то замесить на дихлорэтане, но оболочке кабеля наушника это врядли понравится, в канавке под провод должно быть вязко-мягко-прочно, а не жестко-хрупко..... Андрей, прости, не самое лучшее решение, сделай то же самое из стеклотекстолита - будет отлично (только площадь мембраны увеличь, а толщину ее можно уменьшить до 0.3...0.5мм).

[flagman]

Подтверждаю,текстолит 0,5-1 мм звучит глухо,как наушники-вкладыши для плавания с алиэкспресса..

Не подтверждаю. Очень даже неплохо звучит. Использовать под мембрану нужно не обычный "тряпичный" текстолит, а именно СТЕКЛОтекстолит. Он изначально изготовлен с хорошим "внутренним натяжением" стеклоткани, получается самое то как для будущей мембраны! Сама мембрана по размеру должна быть равна или чуть больше диаметра диффузора динамика в наушнике... Толщина мембраны 0.3...0.4мм, при размерах диффузора китайского минидинамика 35-40мм, жесткости мембраны хватает вполне, пальцем ее продавит только слишком усердный давильщик (то есть болван ). Много лет уже пользую вкладыши всех мастей, изготовленные из стеклотекстолита - только радуют и звуком и герметичностью. Вот старенькое видео, самопальная Гроза-7 с наушником вкладышем из стеклотестолита, орет как потерпевший....пришлось в приборе гасящий резистор добавить, чтоб ухо не глушил звуком...
http://youtu.be/iqGO1rb166I.

[Grommers]

Посмотрите прародителя (мой наушник вкладыш, он был наверное одним из первых). И многое станет ясно. Андрей похоже увлекся моделированием подводных корпусов из оргстекла... И если корпус на сам прибор получился на пятерку, то вкладышу - только тройбан  ! Потому что верхняя крышка - она и есть мембрана, если она толстая, то энергия УНЧ прибора тратится на обогрев космоса... Особенно непонятно зачем при большом дифузоре делать фрезером маленький пятачок - типа мембрану.... Оргстекло само по себе в качестве мембраны - не айс, вязкое оно, звукопоглощающее! А мембрана должна звенеть, а не гасить звук. Стеклотекстолит тонкий для мембраны, толстый для внешнего канта справляется с задачами наушника-вкладыша на отлично. Опять же, адгезия зачищенного и обезжиренного текстолита ко всякого рода геремтикам ( уплотняющим канавку под провод наушника) очень хорошая, чего не скажешь об оргстекле...большинство герметиков от него со временем отскакивает... можно конечно что-то замесить на дихлорэтане, но оболочке кабеля наушника это врядли понравится, в канавке под провод должно быть вязко-мягко-прочно, а не жестко-хрупко..... Андрей, прости, не самое лучшее решение, сделай то же самое из стеклотекстолита - будет отлично (только площадь мембраны увеличь, а толщину ее можно уменьшить до 0.3...0.5мм).

Спасибо Володя за конструктивную критику Если я тебя правильно понял, надо просто заменить мембрану на стеклотекстолит 0.3...0.5мм?
Так и сделаю, делов то главное что корпус наушника уже готов и требует минимум затрат для сборки :-)
П.С. Пересдать "тройбан" можно будет?
П.С2. Аквариумный силикон решает все проблемы с поклейкой и качеству адгезии к оргсеклу, проверено (я только им и пользуюсь), аквариумы на полтонны воды им клеят, а тут какая то "бздюха"...

Сообщение отредактировано GROMMERS: Feb 3 2016, 12:50

[flagman]

Во тут да, сам корпус симпатишный вполне, просто лично я с оргстеклом работаю редко, а мой любимый стекольняный автогерметик Террасон, клеит мертво решительно все, но! именно от плекса отскакивает... . Если аквариумный силикон липнет к оргстеклу - не вопрос...не знаю, и говорить ничего не буду, ибо не пробовал... Но чет я сомневаюсь. Многотонные аквариумы они ведь все же стеклянные, а стекло и оргстекло - абсолютно разные материалы. Стекло тот же упомянутый мною Террасон клеит отлично, плекс - нет. Если найдешь способ надежно и герметично наклеять на свой корпус стеклотекстолитовую мембрану - считай тройбан пересдал . Только размеры ее лучше чтоб были такие же как сам динамик, тогда будет хорошо.

[Grommers]

Во тут да, сам корпус симпатишный вполне, просто лично я с оргстеклом работаю редко, а мой любимый стекольняный автогерметик Террасон, клеит  мертво решительно все, но! именно  от плекса отскакивает... . Если аквариумный силикон липнет к оргстеклу - не вопрос...не знаю, и говорить ничего не буду, ибо не пробовал...  Но чет я сомневаюсь. Многотонные аквариумы они ведь все же стеклянные, а стекло и оргстекло - абсолютно разные материалы. Стекло тот же упомянутый мною Террасон клеит отлично, плекс - нет. Если найдешь способ надежно и герметично наклеять на свой корпус стеклотекстолитовую мембрану - считай тройбан пересдал  . Только размеры ее лучше чтоб были такие же как сам динамик, тогда будет хорошо.

так то плекс, а у меня литой акрил, вроде как материал разный? Надо бы прикупить себе Террасон и попробовать...
