Да бросьте вы) Резинка...) я вам говорю, возможно до вас сдергивали.
Все снимал и даже сбить без фанатизма не получилось.

[pjrough]

Выбивается ось, снимается рычаг и резинка фиксатора, а потом снимается блок.
Я переделывал 2 етрека, на одном блок снялся сразу, а на втором был прикелеен.
Снял силой, но ничего не разломал. помойму пошатал в стороны и снялось.

[Dali]

Приветствую вас, уважаемые подводные копатели! Нужна ваша помощь. Лежит рыжая цепочка 30 грам, на глубине от 2 до 3 метров которую хочу поднять. Для этого мне нужны наушники водонепроницаемые. Покупать сейчас очень дорого такие, да и смысла нет потому, что мест где можно понырять у нас в чистой воде почти нет. Порылся в на форуме, но ничего не нашёл. Может кто подскажет или даст ссылочку, как своими руками можно сделать такие.

[ksoru]

Приветствую вас, уважаемые подводные копатели! Нужна ваша помощь. Лежит рыжая цепочка 30 грам, на глубине от 2 до 3 метров которую хочу поднять. Для этого мне нужны наушники водонепроницаемые. Покупать сейчас очень дорого такие, да и смысла нет потому, что мест где можно понырять у нас в чистой воде почти нет. Порылся в на форуме, но ничего не нашёл. Может кто подскажет или даст ссылочку, как своими руками можно сделать такие.

Есть смысл эту тему повнимательнее просмотреть

[Dali]

Конечно можно.
Динамики вместе с частью корпуса взял из наушников PHILIPS SHP1900.

Приклеил силиконом спереди силиконовую мембрану. Мембрану можно хоть из ПЭТ бутылки сделать, но понравился силикон.



Сзади динамика приклеил колпачек от бутылки, чтоб объем воздуха был.



потом все это приклеил герметиком к текстолитовой пластине с вырезанными отверстиями и вставил в корпус защитных наушников и замазал сверху как силиконовым клеем в палочках так и герметиком.



Провод купил в онлайн магазине электронных товаров, но можно использовать и гитарный шнур. Искать на ebay по словам "coiled cable".

Громкости наушников с головой хватает. На полную не выкручиваю - при сильном шуме м ветре все отлично слышно.
Вроде все.

Уважаемый pjrough, огромное спасибо за подробное описание сборки и фотографии. Примерно так и представлял себе переделку ушей. Теперь на вашем примере могу с полной уверенностью приступить к изготовлению подводных наушников.
Ksoru, Вам отдельное спасибо внимательный Вы наш.)))действительно, спешил когда читал тему и может просто пролистнул страничку.((( Другие сообщения на эту тему не давали полного представления... и возникали вопросы...

[pjrough]

Пожалуйста. Идею брал у Flagman но переделывал исходя из наличия материалов.

В этих нырять глубоко не выйдет, я нырял на 2 метра.
Обязательно все места спайки и места изоляции заливать герметично. Первые наушники отработали больше года, но соленая вода сделала свое дело.
В сл. версиях просто заливал все сзади силиконовым клеем в палочках (плавил его)но можно и эпоксидкой. Не технологично, но работает.

Сообщение отредактировано pjrough: Jan 30 2016, 13:35

[jorj yarkiy]

Уважаемый  pjrough, огромное спасибо за подробное описание сборки и фотографии.  Примерно так и представлял себе переделку ушей. Теперь на вашем примере могу с полной уверенностью приступить к изготовлению подводных наушников.
Ksoru, Вам отдельное спасибо внимательный Вы наш.)))действительно, спешил когда читал тему и может просто пролистнул страничку.((( Другие сообщения на эту тему не давали полного представления... и возникали вопросы...

Вариант подводных наушников https://youtu.be/Cxop3Li34Ps

[pjrough]

Эти на пьезо, не будут напрямую работать на многих сухопутных приборах.
Эти как раз для тех, кто хочет заменить / отремонтировать наушники от Экскалибуров, сихантеров и т.д.

А так, да, качество и подход на высоте. Единственное, что эти 3M peltor имеют толстый профиль - при нырянии создают сопротивление. Те peltor что на моем фото гораздо тоньше.

Сообщение отредактировано pjrough: Jan 31 2016, 11:49

[Вод]

Приветствую вас, уважаемые подводные копатели! Нужна ваша помощь. Лежит рыжая цепочка 30 грам, на глубине от 2 до 3 метров которую хочу поднять. Для этого мне нужны наушники водонепроницаемые. Покупать сейчас очень дорого такие, да и смысла нет потому, что мест где можно понырять у нас в чистой воде почти нет. Порылся в на форуме, но ничего не нашёл. Может кто подскажет или даст ссылочку, как своими руками можно сделать такие.

Возьми грабли с длинной ручкой-эффективнее будет процесс.

Сообщение отредактировано Вод: Jan 30 2016, 15:11

[Dali]

Пожалуйста. Идею брал у Flagman но переделывал исходя из наличия материалов.

В этих нырять глубоко не выйдет, я нырял на 2 метра.
Обязательно все места спайки и места изоляции заливать герметично. Первые наушники отработали больше года, но соленая вода сделала свое дело.
В сл. версиях просто заливал все сзади силиконовым клеем в палочках (плавил его)но можно и эпоксидкой. Не технологично, но работает.

А на 2.5- 3 метра занырнуть в ластах получится в таких наушниках?

[Dali]

Возьми грабли с длинной ручкой-эффективнее будет процесс.

Летом пробовал я грабли с ручкой в 2.5 метра, но результата нет. Может дальше лежит не дотянулся, дно там пологое. Вот и решил , что нужно в том месте понырять.

[pjrough]

А на 2.5- 3 метра занырнуть в ластах получится в таких наушниках?

да, выйдет.

[jonikru]

Наушники сделаны по аналогии заводских подводников,только динамики а не пьзо.Если сделаны будут грамотно то и на 50 можно заныривать.А если затекут то и на глубине стакана работать не будут А грабли дадут эфект если песочек,а если глина врядли будет эфект.

[Вод]

Подскажите, кто сталкивался:
-необходимо аккумулятор автомобильный (небольшой) загерметизировать для погружений на глубину до 6-ти метров.
-Если будет использоваться какой-нибудь бокс, то необходимо еще загерметизировать отверстие с выходящим кабелем. Как?

[pjrough]

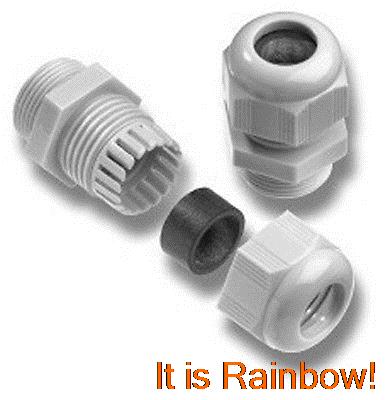

кабель герметизировать как раз просто:



поиск по словам cable gland ip68
а вот коробку под аккум готовую наверное сложно найти (если аккум большой)

[pjrough]

Кстати в зависимости от размера аккумулятора, можно корпус сделать из пвх трубы большого диаметра. Для них есть готовые герметичные крышки. А сами трубы я видел неприлично больших диаметров.

просто как пример:

[Tdka]

Пожалуйста. Идею брал у Flagman но переделывал исходя из наличия материалов.

В этих нырять глубоко не выйдет, я нырял на 2 метра.
Обязательно все места спайки и места изоляции заливать герметично. Первые наушники отработали больше года, но соленая вода сделала свое дело.
В сл. версиях просто заливал все сзади силиконовым клеем в палочках (плавил его)но можно и эпоксидкой. Не технологично, но работает.

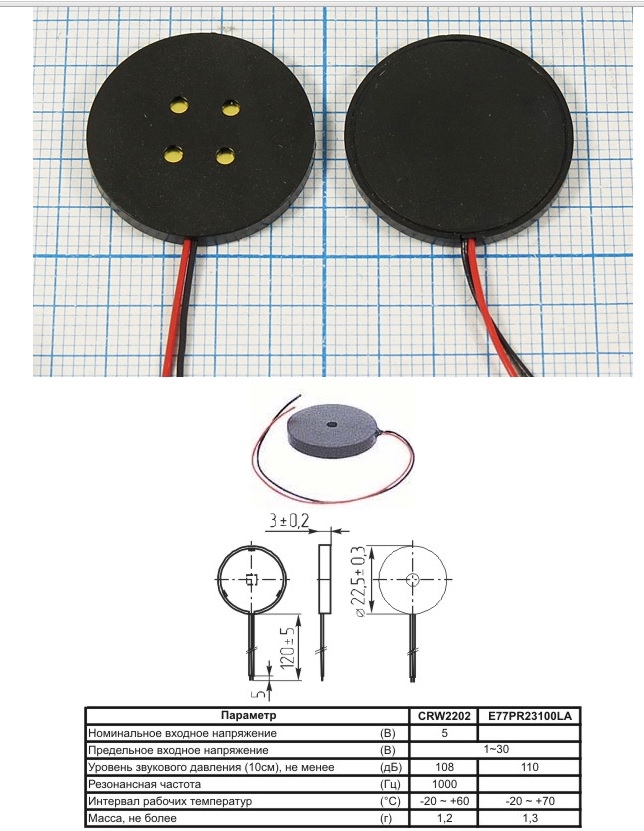

подскажите ,такая штука (пьезодинамик) подойдёт для изготовления наушников ?

Сообщение отредактировано Tdka: Jan 31 2016, 21:57

Вложенные эскизы изображений

[jonikru]

подскажите ,такая штука (пьезодинамик)   подойдёт для изготовления наушников ?

Подойдет я из похожих делал.Звонок от старого телефона

[Tdka]

Подойдет я из похожих делал.Звонок от старого телефона

если я правильно понял , то дело за малым припаять разъём и за герметизировать динамик , так ?

Сообщение отредактировано Tdka: Jan 31 2016, 22:55

[jonikru]

Но надо сначяла наклеять на диафрагму а потом герметезировать,диафрагма и будет передавать звук.Если этого не делать будет тихо

Сообщение отредактировано jonikru: Jan 31 2016, 23:03
