Модификация МД для подводного поиска

[pjrough]

Спасибо)
... осталось только найти уплотнительное кольцо О РИНГ правильного размера, и под него уже корпус строить,
...

Если с алиэкспресом и ибейем дружишь, то можно не париться. Там есть любые размеры орингов.
Я б делал размер корпуса под плату, а оринги потом подобрал. Они ж еще и тянутся, так что можно и чуть меньше размером брать.

[.RONIN.]

Спасибо)
Да и я решил что буду ставить прокладку, силиконовую или резиновую, осталось только найти уплотнительное кольцо О РИНГ правильного размера, и под него уже корпус строить,
другого варианта я пока не вижу

О каком кольце Вы сейчас говорите?

[КиРюХа]

О каком кольце Вы сейчас говорите?

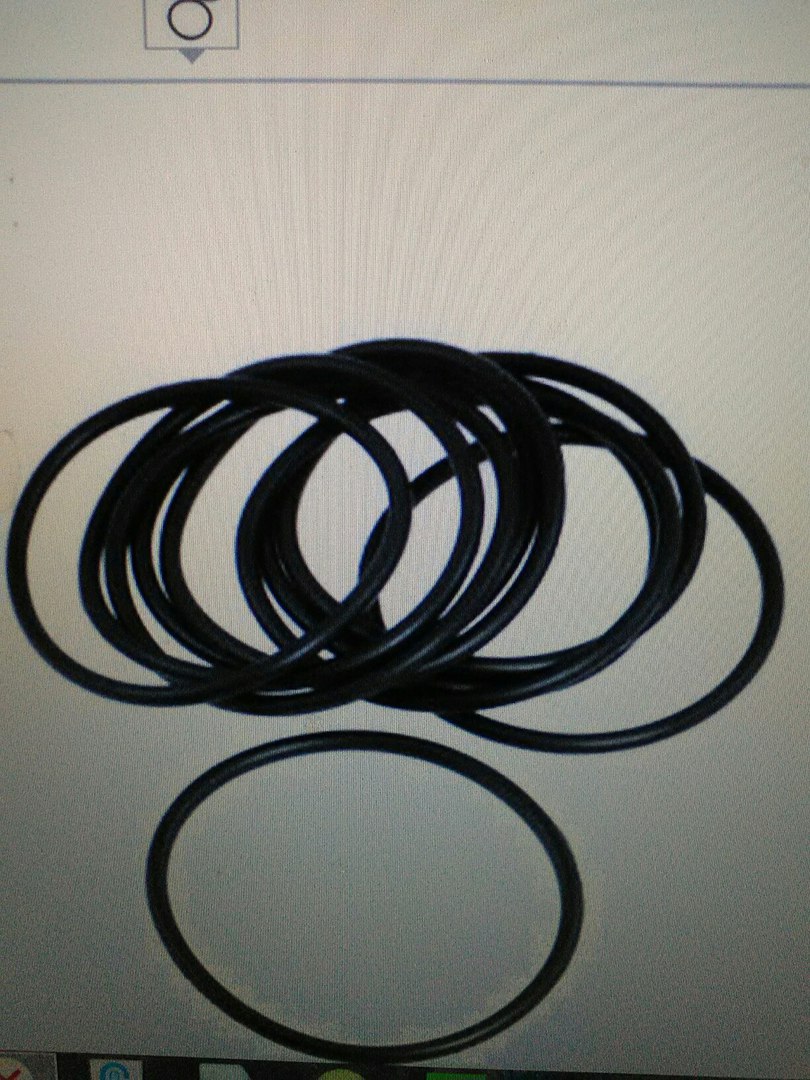

Примерно о таком!

Сообщение отредактировано КиРюХа: Jan 6 2016, 05:22

Вложенные эскизы изображений

[КиРюХа]

Если с алиэкспресом и ибейем дружишь, то можно не париться. Там есть любые размеры орингов.
Я б делал размер корпуса под плату, а оринги потом подобрал. Они ж еще и тянутся, так что можно и чуть меньше размером брать.

С али ибеем дружу конечно, но там восновном они продают партией большой,а мне то нужно всего то 1-2 штук. Поэтому после праздников решил пойти в автомобильный магазин,или в магаз где продают запчасти для Тракторов. может и там найду уплотнитель нужный мне,

у меня корпус получается где то 110мм на 100мм, вот так бы найти, былаб мечта)

[КиРюХа]

Рамзан не спеши подумай ещё.

вот пока думаю)

[.RONIN.]

Примерно о таком!

Что первый, что второй рисунок, куда вы кольцо собрались то ставить? Первый рисунок- нужно все части под резьбу, выносить на ружу.
Второй рисунок-по той-же причине (уплотнение резьбовых соединений). Или на каждую шпильку(болт) отдельное колечко?
Возьмите резину мм 2, обведите внутренний и наружный, вырежьте. Дырочки под шпильки (болты) сделайте выколотками.
Вообще, корпус с чего будет, изготовление на ЧПУ?

Сообщение отредактировано .RONIN.: Jan 6 2016, 08:42

[КиРюХа]

Что первый, что второй рисунок, куда вы кольцо собрались то ставить? Первый рисунок- нужно все части  под резьбу, выносить на ружу.
Второй рисунок-по той-же причине (уплотнение резьбовых соединений). Или на каждую шпильку(болт)  отдельное колечко?
Возьмите резину мм 2, обведите внутренний и наружный, вырежьте. Дырочки  под шпильки (болты) сделайте выколотками.
Вообще, корпус с чего будет, изготовление  на ЧПУ?

Да я понял,что в моих вариантах там кольцо особо некуда ставить,стенки тонкие слишком сделал)
Только если все намертко клеить,
Я пока только в программе нарисовал пару вариантов корпусов, делаю в первый раз, поэтому
такая масса ошибок, не пинайте сильно)
Думаю вообще по новой корпус в в 3D нарисовать, и вам выложу на мнение,

изготавливать буду на ЧПУ.имеется у меня такое устройство

Сообщение отредактировано КиРюХа: Jan 6 2016, 16:57

[КиРюХа]

Я делал корпус примерно по этой картинке,
тут я смотрю не предусмотренны места под уплотнители, хотя могу и ошибатся,
незнаю я как там обеспечили герметизацию



Сообщение отредактировано КиРюХа: Jan 6 2016, 17:10

[pjrough]

Вот так:

[DimaDream]

кто нибудь пробовал изготовить штекер АТ про, Голд, Инфиниум для наушников ?

[God of War]

штекер  garrettlogo.gif АТ про, Голд, Инфиниум для наушников ?

В разработке.
У тебя что случилось?

Раньше вроде как штекера в продаже были, мелкими партиями делались частными корпорухами. Сейчас сколько не искал, не могу найти.
Снял размеры, снесу токарю...

[GVOL]

Что то я не пойму, стоит ли ставить клапан для нагнетания давления в нутрь бокса или нет? Если да, то что это даст, кроме как отсрочка по времени от затопления "титаника"
Или все таки против конденсата поможет?

[копарьпробок]

Зачем мой ответ "затерли" ?
Одно дело советовать копарю который хочет что то сделать для себя, другое посоветовать для последующих продаж.
Может Я и не прав?
P.S если думаете, что я не прав то с какого "бока" GVOL заинтересовался пляжной темой???

Сообщение отредактировано копарьпробок: Jan 20 2016, 22:09

[oceanhunter]

Зачем мой ответ "затерли" ?
Одно дело советовать копарю который хочет что то сделать для себя, другое посоветовать для последующих продаж.
Может Я и не прав?
P.S если думаете, что я не прав то с какого "бока" GVOL заинтересовался пляжной темой???

А вам то какое дело почему GVOL заинтересовался? Хватит флудить.

[копарьпробок]

А вам то какое дело почему GVOL заинтересовался? Хватит флудить.

Да с такого , GVOL хоть раз поинтересовался о проблемах копарей под водой. Нет. сразу дай или пофлудить или подайте "козыря" сразу?
oceanhunter удачи, "не за тех воюешь"!


Если у чела статус продавец то он, что не может вопрос задать? Это первое. Второе- повторение первого, хватит флудить.

Сообщение отредактировано oceanhunter: Jan 20 2016, 22:32

[копарьпробок]

Что то я не пойму, стоит ли ставить клапан для нагнетания давления в нутрь бокса или нет? Если да, то что это даст, кроме как отсрочка по времени от затопления "титаника"
Или все таки против конденсата поможет?

GVOL не нужно, от конденсата температурного поможет силикагель (можно из обуви новой).

[God of War]

А можно и старый в печи прокалить и будет как новый.

[DimaDream]

клапан ставят для того чтобы проверить идут ли пузырьки из корпуса. это делается всего один раз. а заморочек много. всё равно когда то протекёт ваша конструкция. я герметизировал кватро. по неопытности моя конструкция протекала 3 раза в солёной воде. отказал в работе экран, но прибор всё равно работает. от ошибок ни кто не застрахован, даже производители МД.

[God of War]

Dima, ты людей не пугай... по уму, основательно сделать и забудешь.
К тому же изобретать ничего не надо, все компоненты и элементы на прилавках магазина. (я не про пластиковые контейнеры )
Ты уже тогда бы заценил свою переделку, на "суд" так сказать... было бы в тему.

Сообщение отредактировано God of War: Jan 21 2016, 09:04

[jonikru]

Я делал корпус примерно по этой картинке,
тут я смотрю не предусмотренны места под уплотнители, хотя могу и ошибатся,
незнаю я как там обеспечили герметизацию

Извиняюсь что влажу в вашу тему.Я когда реанемировал фишера20.(есть на форуме)в качестве прокладки использовал автомобильный формирователь прокладки.На плоскости держит давление до 10атмосфер.Отходил сезон.Давление в корпусе не стравило.При разборе в отличии от стекольного разьеденяется.
