[Soltek]

Сейчас шарился на компе. Просматривал фото с охоты и попал на эту фотографию. Я про неё даже и забыл. И не помню - выкладывал здесь или нет. Савепик то всё удалил...

Это тестирование в полевых условиях зарядного для телефона. К окончанию охотничьего сезона телефон сел. Схема с Али поднимает с 1,5 В напряжение для телефона, достаточное для зарядки. Когда телефон сел, а повербанка у вас нет - это может очень сильно выручить.



PS Пока писал текст - вроде уже это выкладывал. Ну и пусть будет ещё раз. Повторенье - мать ученья...

[Soltek]

Я никогда не пройду мимо электроники. Этот кусок уже выкладывал в мистике. Здесь он будет для картинки понимания.

"Эх, мне бы монитор и принтер где урвать - с этой мыслью засыпал и просыпался.
И вот этот час настал. Пошёл намедни с собакой гулять в лес. В одном месте на границы леса и кое чего замечаю кучу. Здесь свалены монитор, системные блоки, обычные принтеры, МФУ...У меня глаза на лоб полезли. Хотел счастья, но не в таких масштабах. Выбрал себе монитор, МФУ. До дома пришлось ходить дважды. Проверил. Монитор рабочий. Даже не царапанный. Вот МФУ - дрова поставил, как сканер его проверил. Работает. А вот с печатью проблема - в нём не было катриджа...

Вот такая мистика.







Так же среди находок оказался принтер Samsung ML-1641.

У всех принтеров оказались проблемы с картриджами. Они были использованные. На картридже Samsung ML-1641 мой взгляд остановился. Картридж был как новый, но при попытке распечатать документ лист бумаги выходил даже не тёплый, как это обычно бывает и пустой. Хотя внешний вид картриджа говорил об обратном. На нём даже муха не сидела. Присмотрелся. Я долго не смог сдержать смех и улыбку.



Контактные места картриджа были заклеены скотчем. Получается его поставили новым с защитой, и не получив требуемый результат - выставили на выход...
Скотч снял. Поставил документ на печать. Увы. Выскочило сообщение что картридж пустой и требуется его замена.



Но он новый. Пошёл курить интернет. И удача. Оказывается надо сбросить счётчик.

Для этого снял заднюю крышку, нашёл требуемую микросхему, как советовали ушлые хакеры по расчипированию принтера. Необходимо было при выключенном принтере замкнуть контакты № 3 и 4 на микросхеме, включить его и убрать замыкание.



Увы, это не принесло результата. Тогда выбрал способ другой. Для этого необходимо было снять один разъём - CRUM. Разъём DEVE должен стоять на своём месте. Снять питание с принтера. Замкнуть ножки № 1 и 4, включить принтер чтобы отмигался светодиод на его панели оранжевым цветом.





Получилось или нет? Ура!!! Вышла так долгожданная тестовая бумажка. 100% новый картридж принят принтером.



Всё. Теперь у меня новый принтер. Вот как бывает...

[Мотоциклист]

Андрей, у мну такой же принтер но со старой прошивкой.Новая не позволяет скидывать счетчик по описанной методике.Когда надоело разбирать его, разобрал в последний раз, припаял провода и на заднюю стенку поставил любимую с детства кнопку МП-1. Принтер этот купил сосед и когда у него кончился стартовый картридж,посмотрев на цену нового картриджа,отличную от цены принтера всего на 1000 р, он его выставил на улицу ... Картридж без чипа, на месте 4 контактной платки железяка. Банки тонера за 80 р хватает на 4 заправки.

[Soltek]

Картридж без чипа, на месте 4 контактной платки железяка. Банки тонера за 80 р  хватает на 4 заправки.

Олег, у меня до этого был принтер HP LaserJet 1150. Рабочая лошадка отработала на славу. Но всему приходит конец. Картридж закончился. Стал искать как его заправить. Оказывается можно, но там целая процедура. Разобрать, в определённом месте высверлить штифт, вытащить его пинцетом, добраться до заправочной горловины. Веселуха ещё та. Но заправил. На долго потом тоже хватило. Это лучше чем покупать картридж для него за 4.т.р...

[Low]

Всех коллег кто в теме. С праздником, с Днём радио.

[Базилий]

Лучше поздно, чем никогда !


Вложенные эскизы изображений

[Soltek]

Лучше поздно, чем никогда !

Совсем забегался и забыл отметиться в теме. С прошедшим...

[Базилий]

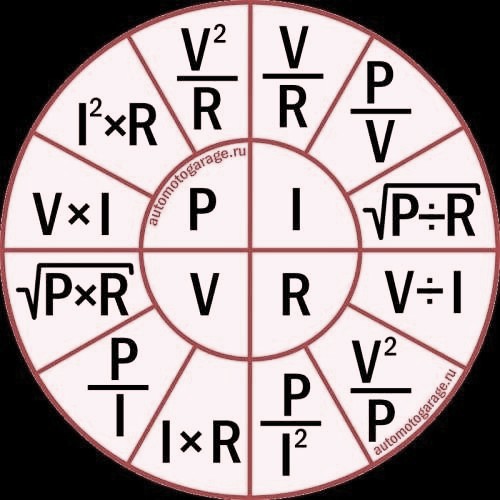

Всем посвященным в радио- и электротему подарок !
Полезная вещь, особенно, в преклонном возрасте или, приближащимся к оному...

Сообщение отредактировано Базилий: May 8 2019, 12:48

Вложенные эскизы изображений

[Soltek]

Всем посвященным в радио- и электротему подарок !
Полезная вещь, особенно, в преклонном возрасте  или, приближащимся к оному...

Да такая наколка у каждого радиолюбителя должна быть. Даже у электрика из ЖЭКа...

[Sанчес]

Приветствую уважаемые радиолюбители. По случаю досталась почти новая, но не работающая стиралка Индезит. Со словами, чего мы там не видели, смело ринулся искать причину поломки. Включил, ничего не происходит. Начал с начала, как говорится. Провод, сетевой фильтр, напруга уходит. Ну ,вообщем, уткнулся в блок управления, мозги по иному. Отсоединил блок, открыл и вижу там такую картину, в серединке чёрное пятно накрыло несколько деталей, резистор, конденсатор. Вроде бы это импульсный источник питания. Всё, на этом мои знания закончились Как думаете, проц целый? По видимому погорело из за скачка напряжения. Есть шансы на успешный ремонт?

Сообщение отредактировано Sанчес: May 23 2019, 00:37

[Fil721]

LNK пыхнула что ли. ?

[Sанчес]

Ну по видимому да.

[Бесеркерк]

Приветствую уважаемые радиолюбители. По случаю досталась почти новая, но не работающая стиралка Индезит. Со словами, чего мы там не видели, смело ринулся искать причину поломки. Включил, ничего не происходит. Начал с начала, как говорится. Провод, сетевой фильтр, напруга уходит. Ну ,вообщем, уткнулся в блок управления, мозги по иному. Отсоединил блок, открыл и вижу там такую картину, в серединке чёрное пятно накрыло несколько деталей, резистор, конденсатор. Вроде бы это импульсный источник питания. Всё, на этом мои знания закончились Как думаете, проц целый? По видимому погорело из за скачка напряжения. Есть шансы на успешный ремонт?

Шанс есть всегда.Целый ли проц мы вам как ответим?Микросхема блока питания думаю на коротком.А если совсем ламер в плане ремонта электроники.Наберите в поиске модель вашей стиралки и ремонт блока управления.

[Sанчес]

Шанс есть всегда.Целый ли проц мы вам как ответим?Микросхема блока питания думаю на коротком.А если совсем ламер в плане ремонта электроники.Наберите в поиске модель вашей стиралки и ремонт блока управления.

Ну тык, ламер и есть за плечами только школьный радиокружёк и самообразование методом тыка. Паяльную станцию надо покупать, с простым паяльником, видимо, делать не чего в современных платах.

[Soltek]

Ну тык, ламер и есть за плечами только школьный радиокружёк и самообразование методом тыка. Паяльную станцию надо покупать, с простым паяльником, видимо, делать не чего в современных платах.

В современных платах нечего делать с уровнем образования школьного кружка и самообразования... Шутка.

[Базилий]

Есть уникумы.
Которые без образования способны создать почти любую конструкцию, разобраться и отремонтировать почти любое современное устройство..
Аккуратно, красиво, не отличить от заводской работы..

[Sанчес]

В современных платах нечего делать с уровнем образования школьного кружка и самообразования... Шутка.

Довольно обидны ваши слова разберёмся.

[BlackWaltz]

Решил приподнять тему , может кто вспомнит молодость https://www.youtube.com/watch?v=U1uzY5g8NgY...HQU0ic&index=40 , на этом канале - в плейлисте , есть еще над чем всплакнуть .

[Soltek]

Решил приподнять тему , может кто вспомнит молодость https://www.youtube.com/watch?v=U1uzY5g8NgY...HQU0ic&index=40 , на этом канале - в плейлисте , есть еще над чем всплакнуть  .

Я сегодня молодость вспомнил. Монитор стал включаться не с первого раза. Кнопку включения приходилось нажимать по несколько раз. И что интересно с каждым днём количество нажимай увеличивалось. Когда количество нажимай дошло до полного месяца по счёту, моё терпение лопнуло. Вскрыл монитор и уже знал что там увижу. Так оно и есть. Восемь вздувшихся конденсаторов, словно беременные неваляшки грустно явились моему взору...

В магазине радиодеталей быстро нашёл нужный мне отдел. Пожилой продавец обслужил очередного покупателя и обратился ко мне:
-Слушаю Вас.
-Да вот, списочек,- и протягиваю перепись населения с платы. - Что по цене? Дорого?
-Дорого, - попытался передразнить меня продавец. - Миллионы...Вот эти по пятнадцать рублей, эти по десять. Берёте?
-Конечно. Сколько с меня?
-Сто десять.
По быстрому нашёл требуемую сумму и протянул продавцу.
Тот принял деньги, что-то пробормотал неизвестно к кому обращаясь, и стал обслуживать очередного покупателя. Напарницей у продавца была женщина, которая, как мне показалось, стала готовить мой заказ. Прошла минута, другая. Подошёл уже очередной покупателей. Обслужили и его.

Сказать что я опешил - это мало сказать. Ни чего не могу понять. Женщина и не думает уделять мне внимание.
-А где мой заказ? - обращаюсь к продавцу.
Тот поправил очки, задумался и огорошил меня встречным вопросом:
-Какой заказ?
-Конденсаторы.
-Какие?

Он издевается что ли? И самое главное стоит с умным видом, и делает вид что видит меня в первый раз. Какой-то лохотрон да и только.
-Ну как же? Я вам дал сто десять рублей, мне нужно восемь конденсаторов. Шесть триста тридцать на тридцать пять и два двести двадцать на тридцать пять.
-А-а-а...Неужели я вам их не дал? Извините. Извините...Держите. Давайте я вам ещё их в пакетик положу.
-Спасибо...

Да уж, эти электроники сумасшедшие. Я уже и вправду подумал, что это какой-то развод на деньги. Забрать и не дать товар. Сейчас пишу с починенного монитора. Как двадцать минут в работе... Как часы включился. С первой попытки...

[Soltek]

Приветствую уважаемые радиолюбители. По случаю досталась почти новая, но не работающая стиралка Индезит. Со словами, чего мы там не видели, смело ринулся искать причину поломки. Включил, ничего не происходит. Начал с начала, как говорится. Провод, сетевой фильтр, напруга уходит. Ну ,вообщем, уткнулся в блок управления, мозги по иному. Отсоединил блок, открыл и вижу там такую картину, в серединке чёрное пятно накрыло несколько деталей, резистор, конденсатор. Вроде бы это импульсный источник питания. Всё, на этом мои знания закончились Как думаете, проц целый? По видимому погорело из за скачка напряжения. Есть шансы на успешный ремонт?

На днях досталась так же машинка Индезит. Соседи выставили. Грязная, чумазая. Не могу я пройти мимо таких вещей. Часа два машинку отмывал. Даже не включая её. Давно ничего не ремонтировал, руки просят работы. Жена смеётся:
-Первый раз вижу чтобы машинку перед тем как выбросить на помойку моют как свою родную. Ты же её даже не включал. Да и соседи не зря её выставили. Она же ремонту не подлежит.
-Не мешай. Надо и чистую выброшу.
А сам и не знаю, починю её или нет. Даже ради спортивного интереса. Отмыл, вскрыл. Пока ничего криминального. Подключил к водопроводу, шланг слива в ванну. Включил в сеть. Молчит окаянная, как партизан. Что-то не даёт её включить. Подумал, по быстрому пробежался по форумам. Ага, первая зацепка есть. ТЭн проверить надо. Так и есть - мёртвый. Достал его на свет божий. Вот как в рекламе показывают их с поломанных машинок, которые на плохой воде стирают - один в один. Сплошной кусок отложений. Даже и не видно что это ТЭН. Поставил другой.

Попытка завести машинку нумер два. Включаю. Ага, вода побежала, машинка заполнилась. Но не полно как надо. Тут же врубается насос откачки. Срыгнула стакана два и снова стоит. И надо заметить, что внутри машинки на стенках боковых изнутри всё в угольной пыли. От щёток. Провернул от руки шкив мотора, в машинке включилось какое-то реле и она стала крутить барабан. Потом снова остановилась.

Добрался до платы управления - стоит около двигателя. Одного взгляда было достаточно - вся плата в пыли угольной. Возможно поэтому машинка так себя и вела. Как чумная. Промыл, просушил, на место поставил. Включаю. Заработала по программе, но потом снова встала. Опять провернул шкив. Закрутилась. Всё ясно - щётки проблемные. Достал, так и есть - практически не касаются ламелей двигателя. В магазине за пару просили 600 р. На Али 120 р. Заказал. Из за спортивного интереса. Будет она у меня работать, будет.
