Радиолюбительство, Для начинающих...

[Краевед]

По плетенке добавлю,  - это  такой чулок, по внешнему виду - классическая экранирующая обмотка, но тут она сделана плоской, для удобства, и пропитана канифольным флюсом.
Незаменимая вещь для подготовки поверхности под BGA,
для выпаивания практически любых микросхем,
для вытягивания припоя из металлизированных отверстий, где не справляется отсос.

Самая лучшая - посеребренная оплетка ВЧ-кабелей, но это сейчас уже роскошь, раньше водилась на любом "ящике".

[Soltek]

Здравствуйте уважаемые форумчане, нашел отдельно компоратор, и уселитель, завтра понесу мастеру, подскажите пожалуйста, кабель на датчик какой лучше взять. С уважением.

Мастер сам наверно сообразит какой кабель лучше взять...

[Холдин]

Мастер сам наверно сообразит какой кабель лучше взять...

Мой товарищ, спец хороший, но это его первый мд, и он очень далек от копа, и Ваш совет не помешает.

[killmouse]

Мой товарищ, спец хороший, но это его первый мд, и он очень далек от копа, и Ваш совет не помешает.

В идеале отдельно экранированные пары для TX и RX
Если по быстрому, то VGA шнурок от монитора запросто...
Вот "обкоцал" и отметил, есть общий экран и 3 отдельно экранированных провода.

[Холдин]

В идеале отдельно экранированные пары для TX и RX
Если по быстрому, то VGA шнурок от монитора запросто...
Вот "обкоцал" и отметил, есть общий экран и 3 отдельно экранированных провода.

Спасибо большое, благодаря Вашей помощи, приду к спецу с готовым техрешением. С уважением.

[franz92]

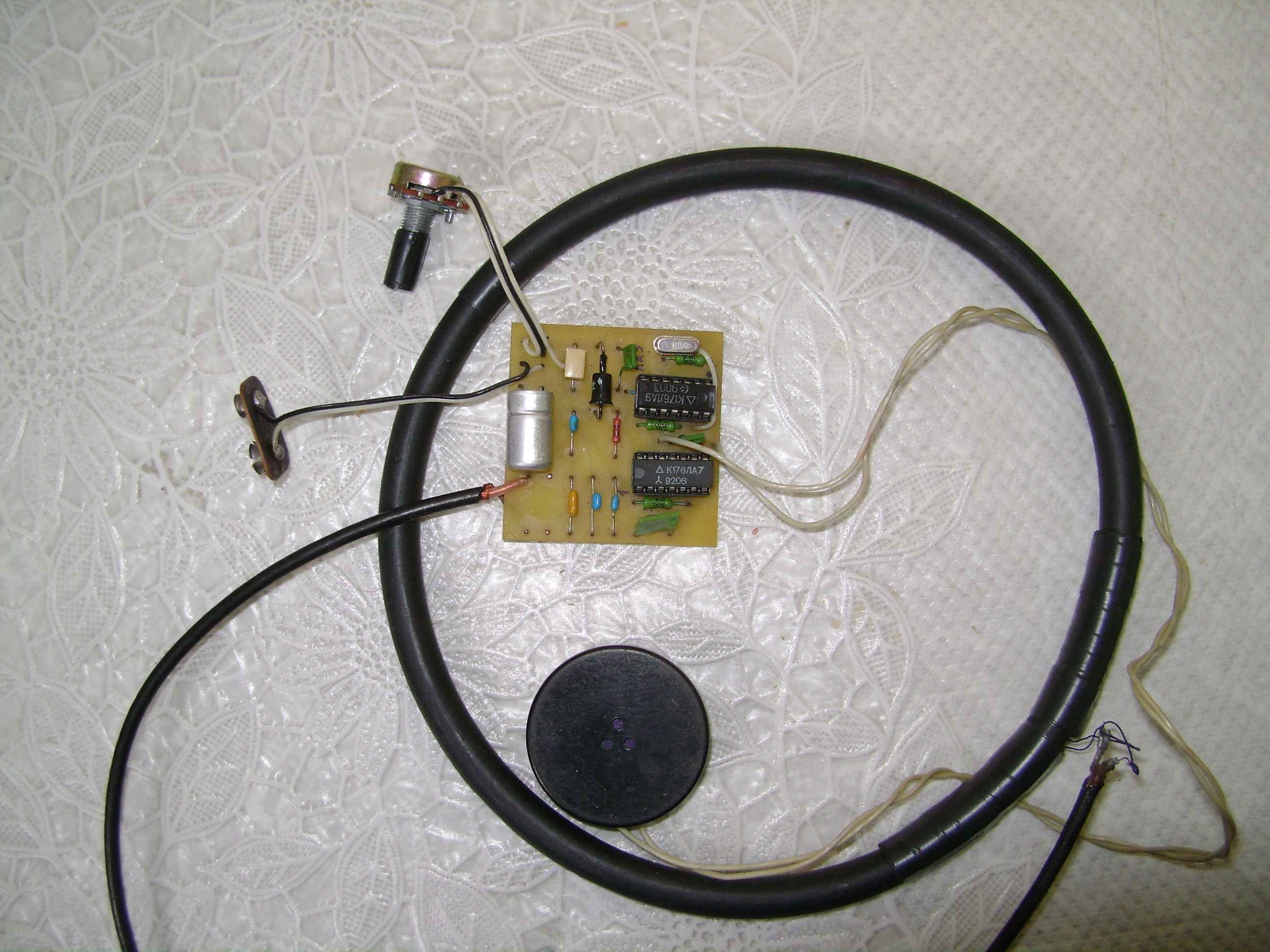

Интересная тема!...Первый мой металодетектор ...Незнал тогда еще, что и арматура в бетонном полу звучит ....Люки от колодцев и крупные железки,вполне можно искать...журнал Радио?....работает ...

Вложенные эскизы изображений

[Soltek]

Интересная тема!...Первый мой металодетектор ...

Нечто подобное и я сотворил на заре. На заре любопытства...

[Холдин]

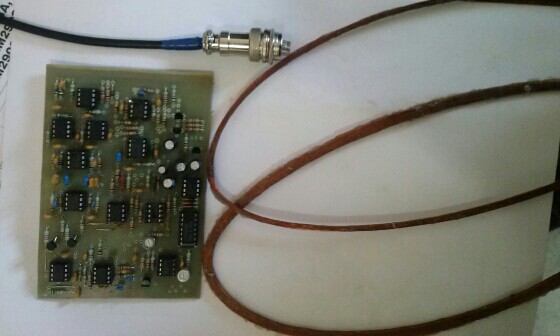

Здравствуйте, вот пока что получилось, надеюсь будет работать, пару деталек впаять осталось.

Вложенные эскизы изображений

[Мотоциклист]

Я делал вот это,из журнала "Радио" №1 за 1984 г.



А МД Щедрина у меня валяется практически готовый,но к моменту когда пора было его настраивать мне предложили настоящий фирменный и так он и остался в шкафу лежать.

[killmouse]

Вчера получил от китайцев lcd контроллер, из ноутбучных матриц мониторы делать.
3 платки: контроллер, кнопки управления и преобразователь для лампы.
Для запуска нужна матрица, 12ти вольтовый БП и 5 минут свободного времени.





не совсем радиолюбительство, но плюшками побаловаться можно

[Мотоциклист]

Весьма интересная штука. Иногда и нужная,а что за производитель? Как обычно дядя Ляо по заявкам телезрителей выпустил нечто?
Все форумы радиогубительские одно время были завалены этим вопросом - а как прикрутить матрицу к компу)))
И под какие матрицы они делают эту приблуду? Шлейфы то разные у всех и управление НЕ универсальное.

[killmouse]

Как обычно дядя Ляо по заявкам телезрителей выпустил нечто?

Точно так, сделана весьма добротно, без "соплей".
Кроме того, что марка NTA92C про фирму ни слова

Список поддерживаемых матриц весьма внушителен http://zalil.ru/34968965.

У матриц еще разные преобразователи для ламп (у китайца их тоже несколько)...
Когда заказывал, писал китайцу марку своей матрицы и всё, поэтому не знаю прошивка универсальная или нет.
Принесут мне еще одну матрицу для пробы, посмотрим

Пара фоток контроллера:

Есть второй вариант, отличие от этого на нераспаянном участке линейный вход, усилок и стабилизатор мощнее, чем в этом.

[Мотоциклист]

Точно так, сделана весьма добротно, без "соплей".
Кроме того, что марка NTA92C про фирму ни слова

Список поддерживаемых матриц весьма внушителен http://zalil.ru/34968965.

У матриц еще разные преобразователи для ламп (у китайца их тоже несколько)...
Когда заказывал, писал китайцу марку своей матрицы и всё, поэтому не знаю прошивка универсальная или нет.
Принесут мне еще одну матрицу для пробы, посмотрим

Пара фоток контроллера:

Есть второй вариант, отличие от этого на нераспаянном участке линейный вход, усилок и стабилизатор мощнее, чем в этом.

Про инверторы и прочие "прелести" матричной "обслуги" я в курсе - 12 лет в Ровере работал в гарантийке.

[Slavik]

Мой второй Однокатушечный металлоискатель индукционного типа по книге Щедрина.Долго делал. Лет десять или больше назад дело было.Работает,но бывает сам по себе завывает







И катушка с первой найденной монеткой

[Мотоциклист]

Для того времени вполне себе замечательно.
Я кстати тоже наставил к73,а потом глянул,а нельзя их туда,надо другие с другим ТКЕ. Регуляторы у меня многооборотные. У Вас гляжу вместо них подстроечники - интересная идея для миниатюризации аппарата.
Смущает оргстекло в креплении катухи.

[Soltek]

Мой второй Однокатушечный металлоискатель индукционного типа по книге Щедрина.Долго делал. Лет десять или больше назад дело было.Работает,но бывает сам по себе завывает

Здорово получилось. Тем более приятно, что своими руками...

[Slavik]

Для того времени вполне себе замечательно.
Я кстати тоже наставил к73,а потом глянул,а нельзя их туда,надо другие с другим ТКЕ. Регуляторы у меня многооборотные. У Вас гляжу вместо них подстроечники - интересная идея для миниатюризации аппарата.
Смущает оргстекло в креплении катухи.

С нулевым ТКЕ у меня стоит в колебательном контуре,остальные что под рукой было,сопротивления некоторые из двух спаяны.Катуха вместе с креплениями из оргстекла 10мм.Сделана проточка для витков и залита эпоксидкой.

[Мотоциклист]

С нулевым ТКЕ у меня стоит в колебательном контуре,остальные что под рукой было,сопротивления некоторые из двух спаяны.Катуха вместе с креплениями из оргстекла 10мм.Сделана проточка для витков и залита эпоксидкой.

Я просто к тому времени когда собирать его начал - уже ушел с ящика, а то бы собрал на самых лучших элементах с ПЗ и ВП А сколько добра там выкидывали - уму непостижимо.
Кстати вопрос как к владельцу - ну и? Есть смысл доделывать в наше время эту фигню,лежащую в шкафу у меня? Обладает ли он какими нибудь достоинствами ,коих нет у других?

В принципе, если сейчас что и паять самому - так это Терминатор Мегатрон

[Agrad]

Ага, на Мегатрон уже неспешно детальки закупаю....

[Slavik]

Я просто к тому времени когда собирать его начал  - уже ушел с ящика, а то бы собрал на самых лучших элементах с ПЗ и ВП  А сколько добра там выкидывали - уму непостижимо.
Кстати вопрос как к владельцу - ну и?      Есть смысл доделывать в наше время эту фигню,лежащую в шкафу у меня? Обладает ли он какими нибудь достоинствами ,коих нет у других?

В принципе, если сейчас что и  паять самому - так это Терминатор Мегатрон

в наше время смысла нет О достоинствах говорить не могу(других не имел,не считая простейших на одной микросхеме).Но с ним я перестал копать гвозди и глубина относительно не плохая.На пятак советский по воздуху около 15 см.с катухой 160мм
