Да, на тот момент стартер играл главную роль в световых эффектах, дирижируя лампочками гирлянды. И оно того стоило. Неказистый, но надёжный стартер был незаменим и имел полное право сидеть с гостями за одном новогодним столом.

Сразу вспомнил подготовку к Новому году на момент моей юношеской практики на огромном лесопромышленном заводе. Рано утром, по приходу на работу, с бригадиром мы отправились на дежурном автобусе на склад. Сейчас уже и не вспомню за чем поехали. И от посещения сего помещения я до сих пор нахожусь под впечатлением.

В эпоху дефицита радиокомпонентов, я как начинающий любитель электроники с открытым ртом и выпученными глазами немел от каждого стеллажа до потолка. Чего там только не было. Весь ассортимент радиоэлементов в коробочках, обёртках, пеналах. Обратно почему то со склада уходили через колючую проволоку. В лицо дул пронзительный и колючий ветер, ботинки тонули в снегу. А по возвращению в мастерскую мне торжественно было поручено познакомить стартёр от лампы дневного света с самодельной гирляндой. Которая потом украшала ёлку в мастерской...Эх, как давно это было. Но помнишь всё из того дня как будто это было вчера...

Приветсвую.
Надеюсь хоть в этом столетие было?
Ну а если сурёзно, про какие годы вы говорите?
Спасибо - заранее

[Ohotnik_mur]

Приветсвую.
Надеюсь хоть в этом столетие было?
Ну а если сурёзно, про какие годы вы говорите?
Спасибо - заранее

Приветствую. Крепкого Здоровья! Годы? Конец 70-ых начало 80-ых. Точно конечно не вспомню сейчас. Делали из ламп коммутационных 24В 90мА гирлянды и стартёр от ламп дневного света. Этих ламп на работе был целый склад, да и стартёры не проблема. Ламели ламп не паялись, не латунь. Да и при пайке контакты ламп от ламелей отваливались. Скрутка провода на ламель лампы и кембрик сверху на ламели надевали. Красили в красный и синий цвета, пастой из стержней шариковых ручек разведённой в спирте. Покупать гирлянду дорого было, а тут бесплатно. Немного творчества и гирлянда готова.

Вложенные эскизы изображений

[шекспир]

Началась предновогодняя суета. Кроме "что положить на стол в Новый год", есть и другая проблема. И эта проблема порой ох как трудна не специалисту. Ёлка без гирлянды это как пиво без рыбы, крючок без червяка, и...Впрочем продолжать можно долго и нравоучительно. Пропустим нотации и приступим к делу. В руки попала вот такая гирлянда с запахом былой жизни в эпоху развитого социализма под знаменем СССР.

Со слов хозяина просто переставили лампочки и гирлянда перестала гореть. Ну что ж? Раздевайтесь. Тьфу ты, положите гирлянду на операционный стол.



Хирургом выступит этот замечательный прибор с превосходным нюхом на обрывы электрической цепи.



Пара минут и на столе трое неживых лампочек. Что-то лукавит хозяин гирлянды. Я, говорит, просто местами их поменял и всё. Не бывает так. Чтобы после этого сразу три лампочки были перегоревшими. Ну и ладно. Главное прибор в очередной раз выручил и на одну счастливую семью под бой курантов стало больше.

спасибо
прям в детство окунулся
у нас такая же гирлянда была

[Soltek]

Приветсвую.
Надеюсь хоть в этом столетие было?
Ну а если сурёзно, про какие годы вы говорите?
Спасибо - заранее

...На анонсированный в газете "Красная пуля" съезд я всё таки опоздал. Скучающий на входе в Главное Управление Комиссаров красноармеец бегло осмотрел выданный товарищем Бежецким мандат и молниеносно насадил мой пропуск на штык винтовки Мосина. На котором уже были и другие пропуска исчислявшие не одной сотней. Это говорило о насущности обсуждаемых вопросов на съезде и необходимом кворуме присутствующих. Сняв заячью шапку и расстегнув ворот полушубка , направляюсь быстрым шагом в поиске нужной комнаты.
-Первая дверь налево, - крикнул лениво часовой мне вдогонку.
Зал был полон и яблоку негде было упасть.
-Пропустите, подвиньтесь, мне только спросить,- используя наработанные отговорки как таран, я протискивался поближе к трибуне.
-Не хорошо, очень не хорошо, молодой человек, - назидательно и картавя пристыдил меня оратор, прервав свою речь. -Проходите быстрей, голубчик...Так, на что я остановился?

Народу в зале и впрямь было очень много. Кто-то аккуратно курил самокрутку, пуская дым в рукав. Кто-то самодовольно нарезал крупными долями сало с прослойкой, заставляя соседей исходить слюной.

-Электрификация страны это путь к экономическому и стратегическому подъёмы страны, товарищи, - поймал за хвост свою прерванную речь Владимир Ильич. -Нам срочно и бесповоротно необходимо в кратчайшие сроки натянуть провода и зажечь лампочки. Начать можно с малого. Впереди Новый год и я предлагаю украсить гордость революции разноцветными гирляндами. На фоне праздничной Авроры можно будет делать памятными селфи. 5 рублей с носа.

Зал взорвался продолжительными и дружными аплодисментами.

-Кстати, вот Вы, товарищ, который опоздал. Вам поручение наипервейшего дела - именно Вы и займётесь этим вопросом.



P/S. Хотя вру...) В 1986 году это было. Ну про склад и практику на заводе. Если интересно.

[Soltek]

Приветствую. Крепкого Здоровья! Годы? Конец 70-ых начало 80-ых. Точно конечно не вспомню сейчас. Делали из ламп коммутационных 24В 90мА гирлянды и стартёр от ламп дневного света. Этих ламп на работе был целый склад, да и стартёры не проблема. Ламели ламп не паялись, не латунь. Да и при пайке контакты ламп от ламелей отваливались. Скрутка провода на ламель лампы и кембрик сверху на ламели надевали. Красили в красный и синий цвета, пастой из стержней шариковых ручек разведённой в спирте. Покупать гирлянду дорого было, а тут бесплатно. Немного творчества и гирлянда готова.

Да, именно такие лампы и использовались в сигнальной арматуре на щитах и пультах. Самые ходовые лампы. С них и делали гирлянды. Канифолью паялись не очень, а с паяльной кислотой только в путь. Кислоту делали сами. Каждый месяц для кисловки котлов получали огромное количество соляной кислоты. А в паре с кусочками цинка и получалась та самая паяльная кислота.

[Ohotnik_mur]

Да, именно такие лампы и использовались в сигнальной арматуре на щитах и пультах. Самые ходовые лампы. С них и делали гирлянды. Канифолью паялись не очень, а с паяльной кислотой только в путь. Кислоту делали сами. Каждый месяц для кисловки котлов получали огромное количество соляной кислоты. А в паре с кусочками цинка и получалась та самая паяльная кислота.

Андрей приветствую. Крепкого Здоровья! С наступающими праздниками! Щиты и пульты котлов это у электриков в отделе энергетиков были. Они щитами и пультами занимались по всему заводу. У нас в инженерной группе по ремонту и наладке станков с ЧПУ тоже этих ламп навалом было. Там, в станках с числовым программным управлением, тоже эти лампы применялись. Перегорали эти лампы очень редко. Но запас всегда должен был быть. Вот и закупали снабженцы для нас и энергетиков целые партии. Кислоту не применяли. Ядовитые пары. А вытяжки у нас небыло в отделе. Максимум для пайки канифоль разрешено было применять. Отдел по охране труда с проверками частенько заглядывал. И можно было всему отделу без премии остаться. А куда-то ходить и паять там, то это светиться на весь завод. Отдел режима не спит, он всегда на чеку. По этому выходили из положения только таким способом. Но гирлянд наделали таких уйму. У каждого по две штуки было. Кто-то даже три имел. Было, было. Было такое время в те года.

[Soltek]

Андрей приветствую. Крепкого Здоровья! С наступающими праздниками! Щиты и пульты котлов это у электриков в отделе энергетиков были. Они щитами и пультами занимались по всему заводу. У нас в инженерной группе по ремонту и наладке станков с ЧПУ тоже этих ламп навалом было. Там, в станках с числовым программным управлением, тоже эти лампы применялись. Перегорали эти лампы очень редко. Но запас всегда должен был быть. Вот и закупали снабженцы для нас и энергетиков целые партии. Кислоту не применяли. Ядовитые пары. А вытяжки у нас небыло в отделе. Максимум для пайки канифоль разрешено было применять. Отдел по охране труда с проверками частенько заглядывал. И можно было всему отделу без премии остаться. А куда-то ходить и паять там, то это светиться на весь завод. Отдел режима не спит, он всегда на чеку. По этому выходили из положения только таким способом. Но гирлянд наделали таких уйму. У каждого по две штуки было. Кто-то даже три имел. Было, было. Было такое время в те года.

Приветствую. Взаимно - не хворать. Да, лампы эти были распространённые. До прихода светосигнальной светодиодной арматуры они занимали первое место. С приходом последних оным пришлось уйти на покой. Про котлы. Я упомянул варочные котлы "Камюр" для варки целлюлозы из щепы. 26 лет своими руками уничтожал лёгкие планеты и превращал деревья в картон. Я киповец.
По встрече Нового года. В бригаде только я имел такое хобби как радиоэлектроника. Поэтому нашёл очень удобную и рациональную схему для гирлянд на 4 канала. И сделал штук 10 плат. Для каждого из бригады.



Всего два тиристора, но управление именно четырьмя каналами. А возможностей по регулировке достаточно. Очень много комбинаций за счёт переменного резистора. Я ещё и напротив него симметричный ставил с регулировкой.

[крот.ру]

Доброго вечера всех радиолюбителей! Спасибо Андрей , за ностальгию !
Было дело такую схему собирал штук с десяток, всю родню снабдил в 80-годы "бегущими огнями" . Кто то на ёлку прилаживал, кто на стены....всегда удивлялся народ,,,как это так !? огни бегают.
-- По работе был в коммутаторном отделе , и этих лампочек было навалом в упаковках, никто их блин там не считал. Но спаивал в гирлянду надёжно. Одевал кембрик ПВХ , что бы при нагреве не отходили ламели от баллона лампы, поскольку они были приклеены к стеклу.... и каждую лампочку припаивал почти у хвостовика, зачищая до блеска место пайки скальпелем или мелкой наждачкой, и при помощи аспирина припаивал проводники. Были у нас и 48 вольтовые лампочки того же типа, но при таком раскладе гирлянда получалась не очень эффективная. Более короче, или промежутки между лампами большие. И вообще, на спайку полноценной гирлянды уходило уйма времени. По шаблону на столе отрезать проводники нужной длины, спаивать в правильной последовательности каждый канал ( в данном случае 4-х канальная ).
--И самое прикольное в этой схеме( что выше ) ,,, там работает полуволна сети ! Тем самым создаётся эффект . И красил каждый канал цапон лаком, растворённый в нём стандартными на сей годы цветами от шариковой ручки,,,красный-синий-зелёный. И стабильно всё это дело выгорало , поскольку хотелось поярче и насыщенее. А ещё прикольнее было , когда вроде настроишь медленное направление "бегущего огня" , хотя бы в одну сторону, а через несколько секунд направление само собой меняется или скорость начинала изменяться. И все думали , что это тоже заложено в схеме,,,типа автоматика так делает,,, а делало сей эффект падением напряжения в небольших пределах. Но,,,всё равно прикольно было !
Всех с наступающим новым годом, спасибо за общение в теме! с уважением

[Soltek]

крот.ру, приветствую категорически.
Да, больше и добавить нечего. Про лампочки точно описано. Да, на них нанизовался кембрик. И сейчас вспоминаю как дотошно и медленно нарезаешь проводки на гирлянду, как защищаешь концы и залуживаешь их. Как подготавливаешь сами лампы и потом всё спаиваешь в единую цепь. А за повторение моей любимый схемы отдельный респект. Как писал выше, я добавил ещё один переменный резистор и функционал гирлянд вырос в разы. А ребята на смене в свободную минуту подбирали различные режимы работы гирлянд, медленно вращая попеременно резисторы.

Обычно за день, два до Нового года утро в бригаде начиналось с ремонта новогодних атрибутов. Кто-то приносил свои гирлянды, чтобы заменить лампочки. Кто-то делал для моей схемы корпус, ведь целого года на это было мало. Один товарищ принёс мою схему, которых за раз сделал 10 штук год назад на тот промежуток времени и сказал что она не работает. Да, блин как так? Там нечему ломаться. Проверка транзисторов, тиристоров, как главных подозреваемых ни к чему не привела. Перепроверил пайку, провода - всё тщетно. Пора идти домой, а товарищ умоляет починить схему. Включил настырность и вуаля - в схеме один из резисторов в обрыве. За всё время что держал в руках паяльник - это был единственный случай, когда проверенный временем и закалённый в боях электрических схем советский резистор отказал. Схема заработала...



Случайно наткнулся в поисковике выданных результатов вот на эту схему. И сердце сжалось до ностальгического ядра счастья и воспоминаний. Тысячу лет назад делал и её в качестве светомузыкального дополнения к разноцветным гирляндам. Схема блочная, и оттого простая в сборке. Лет шесть назад прибирался в гараже и отдал готовый корпус воплощённой идеи двоюродному брату. В корпусе были воедино соединены две озвученные схемы. И блок управления новогодними гирляндами и эта светомузыка. Выход так же на условные 3-4 канала. На передней панели органы управления были разделены каждый в своей части и посредине стоял тумблер перевода в выбранный режим. Кстати корпус был от какого то заводского блока и всё гармонично смотрелось.

[Ohotnik_mur]

По встрече Нового года. В бригаде только я имел такое хобби как радиоэлектроника. Поэтому нашёл очень удобную и рациональную схему для гирлянд на 4 канала. И сделал штук 10 плат. Для каждого из бригады.
Всего два тиристора, но управление именно четырьмя каналами. А возможностей по регулировке достаточно. Очень много комбинаций за счёт переменного резистора. Я ещё и напротив него симметричный ставил с регулировкой.

У нас было не хобби. У нас основная работа по наладке и ремонту станков с ЧПУ. Иной раз так наработаешься , что дома уже ничем заниматься не охота, как хобби радиотехникой.
Схему эту помню. Была такая. Рабочая схема на 100 %. Там ещё было дополнение к этой схеме. Найти не смогу по этому только по памяти скажу. Добавляется звуковое управление к этой схеме. Микрофон, кажется типа МД1 с трансформатором который. Плюс усилитель на одном транзисторе для этого микрофона. Резистор R2 отсоединён от общей шины и подсоединён к коллектору этого усилителя на одном транзисторе. Эмиттер транзистора на общей шине сидит. К управлению на R3 таким образом добавлялось звуковое управление гирляндой. Более интересный и не монотонный вариант был. Какие-то дополнительные детали в этом микрофонном усилителе, типа смещения на базу или подпитки коллектора, не помню уже. Что-то было.
Но мы тогда обходились гирляндами на стартёрах. По проще. Больше цветомузыками занимались. Кто-то попроще схемы собирал. На тиристорах, с простейшими фильтрами. Я собирал схему с фазовым управлением свечением ламп. Из Моделиста-конструктора. Она посложнее, но зато можно было плавно управлять яркостью ламп. Импульсных вспышек, по яркости свечения от уровня амплитуды музыки, эта схема была лишена. Не лупила по глазам, как простейшие схемы.

[Iff]

И блок управления новогодними гирляндами и эта светомузыка. Выход так же на условные 3-4 канала. На передней панели органы управления были разделены каждый в своей части и посредине стоял тумблер перевода в выбранный режим. Кстати корпус был от какого то заводского блока и всё гармонично смотрелось.

Сложная какая-то схема цветомузыки для повторения пацанве).
Доступ к радиодеталям мало у кого был из пацанов, можно сказать вообще не было в какой-то период, а ЦМУ домой хотелось. Из доступного были только термореле на тиристоре с соседнего предприятия, но этого хватило, чтобы пытливый ум из этих деталей родил супер простую и вполне рабочую схему. На входе переменник, за ним три фильтра с переменниками: резистор и кондер - средние частоты, кондер 0,25 мкф чтоли - пропускал высокие, на ферритовое кольцо (тоже с термореле), мотался фильтр пропускающий низкие. Ну и на выходе три тиристора ку202н. Готова схема) Фильтры настраивались опытным путем, на слух, подключением наушника)..сложнее было сделать экран какой или фонари для ламп, ну и краску для ламп не просто было найти.

[Бесеркерк]

Круто было когда появился радиоконструктор ЦМП.Где уже был даже экран.Оставалось только спаять схему на готовой плате и все собрать.Довольно красиво смотрелось.Где то плата от подобного до сих пор валяется.

[Soltek]

Больших трудов стоило найти на компьютере в миллионе файлов именно этот. Это цвето(свето) музыка, которую делал дядька. Были и подробные фотки как сделано внутри, но уже не нашёл. По высоте наверно метр. Если не ошибаюсь 8 различных цепей лампочек. Каждая цепь окрашена в свой цвет. Цапон лаком. Основа тонкая фанера, на каждый сегмент под каждый цвет участка поля наклеены битые елочные игрушки. Чтобы отражение было в разные стороны и не било в одну точку. Сверху оргстекло под соты. Тоже для расфокусировки цвета. Так получилось что дядька работал в том же цехе, куда и пришёл работать после армии я. И именно эта собранная цветомузыкальная основа радовала в новогоднюю ночь дежурный персонал. Эх, какое время было. Все молодые, активные...Утекло столько лет. Кого то уже нет в живых. Как впрочем и самой этой конструкции. Пришлось утилизировать в связи с ужесточением нравов порядка и дисциплины на заводе и введением пресловутой системы 5S.

[крот.ру]

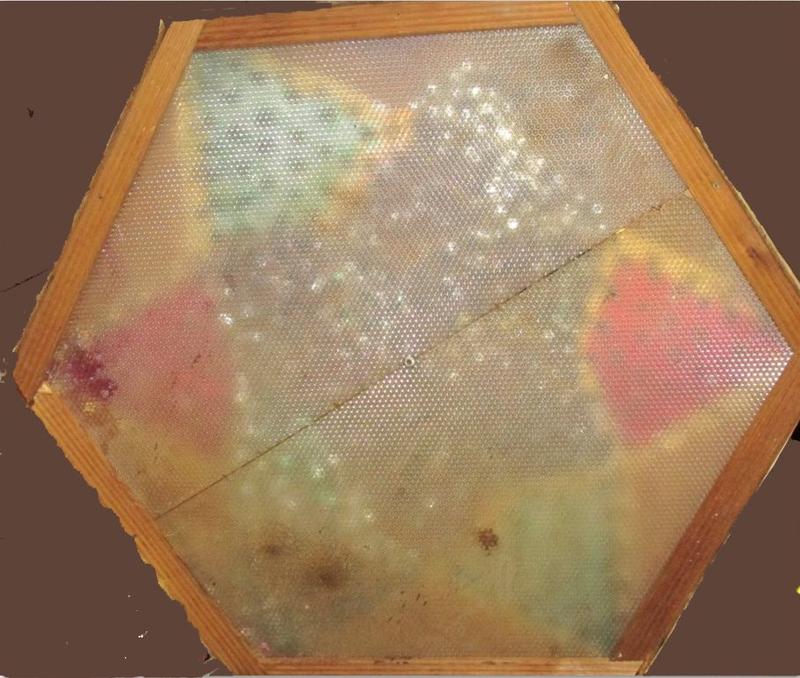

Доброго вечера! Да, Андрей, искренне согласен с конструктивом экрана для ЦМУ. Я вообще по началу стекло наждачкой затирал основательно, вот пипец был,, что бы матовость сделать. Потом заливал всю площадь стекла концелярским клеем, и пока он не высох, засыпал крошкой из молотых ёлочных игрушек и главное, надо равномерно слоем посыпать, что бы не создавались темные пятна на экране. Тут целый квест был, что бы сварганить добротный экран.
--Но более интересным потом , с пониманием пришло , что деликатно управлять не тиристорами а транзисторами, тогда более плавное мигание происходило по каналам , не так "хлестало" по глазам , вспышками. Были в количестве П210 , они славно справлялись с данной задачей. Но и лампочки приходилось ставить низковольтные и БП для них более мощный....Эх,,столько воды утекло Зато опыт пришел с годами, и хобби как электроника и электротехника в жизни и по работе теперь очень подспорье....
--Всем доброго в новом году! с уважением

[Бесеркерк]

А кто нибудь делал экран из ламп дневного света?Обрезаешь концы лампы и туда внедряешь лампы.Вот нафига вы эту тему начали?

[Iff]

А кто нибудь делал экран из ламп дневного света?Обрезаешь концы лампы и туда внедряешь лампы.Вот нафига вы эту тему начали?

Бегущие огни на шагоискателе

[Бесеркерк]

Бегущие огни на шагоискателе

С механическим приводом.

[Старина Хэнк]

А вот слыхал я в ранней юности байку, что кто-то делал цветомузыку на релюхах. То есть не транзисторы переключали всё это мигание, а чисто механика. Ну или как то так. Говорят шум и грохот стояли - не дай божЕ. Сам многогрешный, собирался сделать цветомузыку на тиротронах.Лампы такие. Схема из приложения к ЮТ. 70-е годы. Но чего-то не сложилось.

[Молотов]

А вот слыхал я в ранней юности байку, что кто-то делал цветомузыку  на релюхах. То есть не транзисторы переключали всё это мигание, а чисто механика. Ну или как то так. Говорят шум и грохот стояли - не дай божЕ. Сам многогрешный, собирался сделать цветомузыку на тиротронах.Лампы такие. Схема из приложения к ЮТ. 70-е годы. Но чего-то не сложилось.

Здравствуйте. Совсем не байка. "Шаговый искатель" (реле шаговое) это и есть механика. Штука надежная. Звук щелчка-переключения глушился громкой музыкой...
Если попроще мигалку в молодости делали, то достаточно было несколько стартеров от длинных люминесцентных ламп.

Сообщение отредактировано Молотов: Dec 30 2025, 11:53

Вложенные эскизы изображений

[Soltek]

Пара минут и на столе трое неживых лампочек. Что-то лукавит хозяин гирлянды. Я, говорит, просто местами их поменял и всё. Не бывает так. Чтобы после этого сразу три лампочки были перегоревшими. Ну и ладно. Главное прибор в очередной раз выручил и на одну счастливую семью под бой курантов стало больше.

Не всё так просто оказалось с гирляндами. Всё не мог понять - как так получилось, что хозяин гирлянды поменял лампочки местами и она перестала работать. Правда при этом была кратковременная вспышка гирлянды. В ходе разбирательств причина была обнаружена. В руки попала ещё одна подобная гирлянда. Проверил все лампочки, убедился в работоспособности и с чистой душой включил в сеть. В эту же секунду три лампочки ярко вспыхнули и отдали Богу душу.

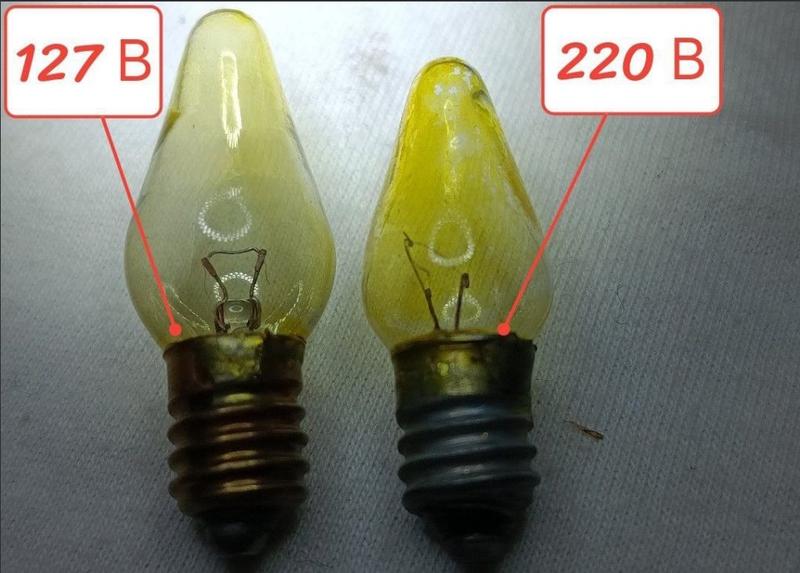

Вот это поворот. Осмотр лампочек, имеющихся в наличии, показал что они двух разных типов по монтажу спирали. И оказалось что гирлянды были и на 127 В. Именно одна из лампочек с такой гирлянды на фото с левой стороны. С правой стороны на 220 В.

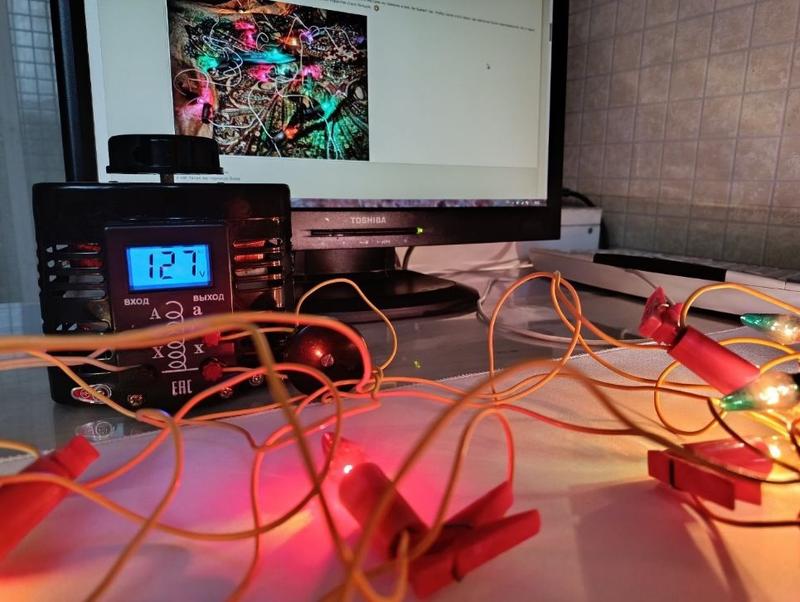

Насобирал лампочек на 127 В и включил через Латр. Да, при напряжении в 127 В эта гирлянда уже работает почти на полную мощность. Яркость достаточная. При повышении напряжения лампочки превращаются в предохранители.



***
местами - У хозяина гирлянды их было две. Одна на 220 В, которую он вешал на ёлку каждый год. Гирлянда в полной комплектации, с прищепками. Но лампочки со временем потеряли сочность красок. Поэтому он выкрутил лампочки с другой гирлянды, на которой не было половины прищепок, но лампочки были яркие, и подал напряжение. Она оказалась на 127 В. Как и в моём случае потом тут же перегорели сразу три лампы. Вот такие пироги.
А есть подобные гирлянды у вас?
