Радиолюбительство, Для начинающих...

[Валидатор]

Сам не занимался сборкой нагревателей, не знаю  какие нагреватели брать,что как делать,написал производителю этих нагревателей,получил ответ цена 23 к за нужный размер.
Однако...

А платы ремонтируете, это как ?

[Ohotnik_mur]

Доброго время мастерам! Пользуюсь нижним подогревом при пайке,имею вот такой столик, размер плиты 200*140 мм, мощность — 1000 Вт.
Можно верхний нагреватель подключить,но хватает нижнего и фен,а вот размер стола уже маловат.
Может кто видел ,должны продавать нагреватели как на фото,  с внутренний стороны установлены сами нагреватели, ищу именно такой нагреватель конструктивно.
Нужен  размер 300*265, в замен 200*140.

Приветствую. Крепкого Здоровья! Брал на ОЗОНе такую плиту: Altimax HP-1-3530 Плита нагревательная лабораторная (350х300 мм, 450C, алюминий). https://www.ozon.ru/product/altimax-hp-1-35...niy-1707519159/
Вещь. На все случаи жизни, пока по крайней мере. Этот Altimax там есть и поменьше и побольше размером. Мне эта прекрасно подошла по размерам.
Отредактирую: И с цифровым контроллером температуры!

Сообщение отредактировано Ohotnik_mur: Apr 10 2025, 20:37

[Киржак]

А платы ремонтируете, это как ?

Интересный вопрос вот так и ремонтирую, для сборки такого нагревателя нужно купить,нагреватели,как на фото,потом все это собрать,вырезать пластину,а потом еще пойдут ли нагреватели,что я куплю,может они гореть будут,через месяц,нужно все это пробовать,подбирать,а время идет,еще надо и на работу ходить,и в поля ездить ,так,что не вижу связи ремонтировать платы,и собрать хороший нагреватель,паять одно а конструировать другое, как то так

Сообщение отредактировано Киржак: Apr 10 2025, 21:29

[Киржак]

Приветствую. Крепкого Здоровья! Брал на ОЗОНе такую плиту: Altimax HP-1-3530 Плита нагревательная лабораторная (350х300 мм, 450C, алюминий). https://www.ozon.ru/product/altimax-hp-1-35...niy-1707519159/
Вещь. На все случаи жизни, пока по крайней мере. Этот Altimax там есть и поменьше и побольше размером. Мне эта прекрасно подошла по размерам.
Отредактирую: И с цифровым контроллером температуры!

Цена конечно да надо просто сам нагреватель,в моей станции есть профиля для пайки,что необходимо для пайки больших плат,сам контролер зарекомендовал себя отлично,пид регулирование,все продумано,вот и хочу саму плиту только поменять,управление выдержит,сделано на симисторах BTA41800B

[Ohotnik_mur]

Сам думал собрать из подручных материалов. Потом подумал на тему: сам всё что нужно, не соберёшь. Проще купить инструмент и наслаждаться работой. Купил, и теперь меньше головной боли. В любое время, достал из коробки и делай то что в данный момент времени нужно. Как рассматриваемый вариант было: Нагревательный самый большой диск от бытовой электро плиты. И пластина из алюминия или дюралеалюминия нужного размера и большой толщины.
Но потом посчитал, подумал, и отказался от самостроя. Надоело всё самому изобретать. Кучу жизненного времени теряю. Возраст уже не тот, чтобы ещё на изобретения тратить.

[Киржак]

Сам думал собрать из подручных материалов. Потом подумал на тему: сам всё что нужно, не соберёшь. Проще купить инструмент и наслаждаться работой. Купил, и теперь меньше головной боли. В любое время, достал из коробки и делай то что в данный момент времени нужно. Как рассматриваемый вариант было: Нагревательный самый большой диск от бытовой электро плиты. И пластина из алюминия или дюралеалюминия нужного размера и большой толщины.
Но потом посчитал, подумал, и отказался от самостроя. Надоело всё самому изобретать. Кучу жизненного времени теряю. Возраст уже не тот, чтобы ещё на изобретения тратить.

Полностью с Вами согласен,тратить время не охота. Вот и решил поменять только плиту, и то чувствую,что все это не быстро будет.Готовый вариант выложу,что получится, но думаю месяц точно уйдет.

[Ohotnik_mur]

Полностью с Вами согласен,тратить время не охота. Вот и решил поменять только плиту, и то чувствую,что все это не быстро будет.Готовый вариант выложу,что получится, но думаю месяц точно уйдет.

Когда мне было 20-30-40 лет, о жизненном цикле не думал. Когда уже 65, думаешь: сколько времени впустую потрачено, мрак . Дурак был, но назад время не вернёшь. По этому покупаю нужный инструмент, если он нужен. А деньги, да чёрт с ними. В могилу не возьму, когда меня в деревянный макинтош оденут. Зато пока живой - наслаждаюсь интересной работой. И мысли направлены на интерес, а не на как бы что-то сделать из подручных материалов чтобы на этом чём-то сделать интересное.

[Справый]

Всем добрый.
Братцы,может кто из вас,спецОв,сможет подособИть-подсказать.
Есть на Ютьюбе(мерзко показывающем),видео одного товарища,который придумывает простые схемы.
Я заразился схемой простейшего(только на элементах..без микросхем и подобного),простейшего пина,по его ссылке к видео срисовал,с руки,схему,а вот по ссылке под видео печатка у меня не открывается.Может у кого этот ср..ный ютьюб лучше кАжет,и там ссылка на печатную плату(узенькую)высветится,и сможет кто прислать мне её в личку..Уж очень хочется попробовать такой простенький пин сделать,аж зудит..
Видео называется:
-Супер пинпоинтер без микросхем и контроллеров победил китайский GP-
И ещё есть вопрос,по той схеме.Там наматывать на феррите нужно два раза по 80 витков,со средней точкой,ответтвлением петелькой..Так среднюю точку эту просто подпаять нужно(зачистив посередине эту петельку) ,по схеме указанной..или как?Если кто сможет подсказать-буду признателен..
С уважением..

Сообщение отредактировано Справый: Apr 11 2025, 17:15

[Киржак]

Всем добрый.
Братцы,может кто из вас,спецОв,сможет подособИть-подсказать.
Есть на Ютьюбе(мерзко показывающем),видео одного товарища,который придумывает простые схемы.
Я заразился схемой простейшего(только на элементах..без микросхем и подобного),простейшего пина,по его ссылке к видео срисовал,с руки,схему,а вот по ссылке под видео печатка у меня не открывается.Может у кого этот ср..ный ютьюб лучше кАжет,и там ссылка на печатную плату(узенькую)высветится,и сможет кто прислать мне её в личку..Уж очень хочется попробовать такой простенький пин сделать,аж зудит..
Видео называется:
-Супер пинпоинтер без микросхем и контроллеров победил китайский GP-
И ещё есть вопрос,по той схеме.Там наматывать на феррите нужно два раза по 80 витков,со средней точкой,ответтвлением петелькой..Так среднюю точку эту просто подпаять нужно(зачистив посередине эту петельку) ,по схеме указанной..или как?Если кто сможет подсказать-буду признателен..
С уважением..

Уже у Вас,над схемой подумайте,на контролере интересней,схема,и стабильней.

Сообщение отредактировано Киржак: Apr 11 2025, 19:03

[Ohotnik_mur]

Всем добрый.
Братцы,может кто из вас,спецОв,сможет подособИть-подсказать.
Есть на Ютьюбе(мерзко показывающем),видео одного товарища,который придумывает простые схемы.
Я заразился схемой простейшего(только на элементах..без микросхем и подобного),простейшего пина,по его ссылке к видео срисовал,с руки,схему,а вот по ссылке под видео печатка у меня не открывается.Может у кого этот ср..ный ютьюб лучше кАжет,и там ссылка на печатную плату(узенькую)высветится,и сможет кто прислать мне её в личку..Уж очень хочется попробовать такой простенький пин сделать,аж зудит..
Видео называется:
-Супер пинпоинтер без микросхем и контроллеров победил китайский GP-
И ещё есть вопрос,по той схеме.Там наматывать на феррите нужно два раза по 80 витков,со средней точкой,ответтвлением петелькой..Так среднюю точку эту просто подпаять нужно(зачистив посередине эту петельку) ,по схеме указанной..или как?Если кто сможет подсказать-буду признателен..
С уважением..

Отправил в личку и схему и плату. Конечно всё по схеме указанной. Общая точка всей схемы.

[Boroda_iz_vati]

Промышленная индукция.
Выходные, 2 пары  ngtb40n120fl2

Приветствую, а есть выход на нормальные такие транзисторы, а не всякое, что перемаркерованное. А то мы тут раньше делали сварку аппараты, а потом отказались, уж больно транзисторы стали дорогие и фиговые.

[Киржак]

Приветствую, а есть выход на нормальные такие транзисторы, а не всякое, что перемаркерованное. А то мы тут раньше делали сварку аппараты, а потом отказались, уж больно транзисторы стали дорогие и фиговые.

Хорошие транзюки,я бы себе штуки 4-6 тоже бы приобрел.

[Справый]

Всем кто откликнулся...и пытался помочь-большое спасибо!

[Soltek]

Давно ничего не выкладывал. Не порядок.

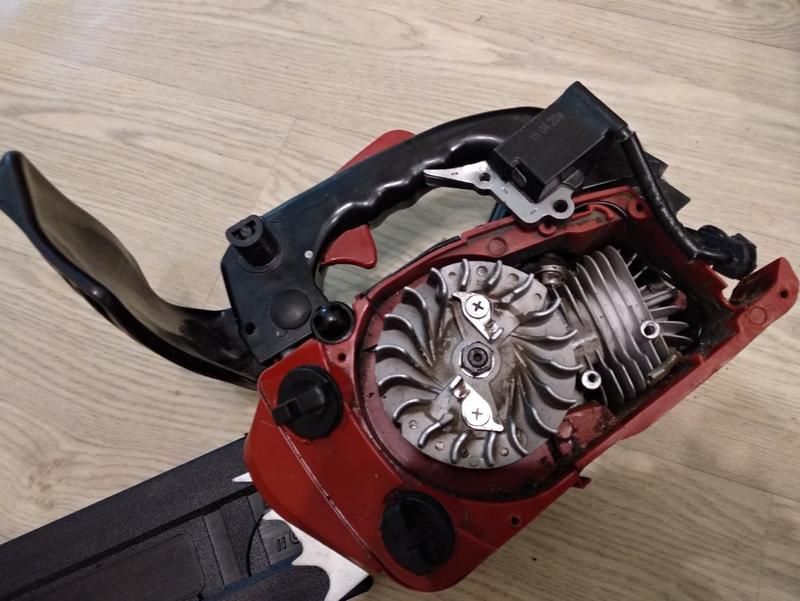

Однажды в руки попала вот такая бензопила. Со слов прежнего хозяина пила абсолютно новая, отработала буквально пару часов и вырвало один из болтов крепления катушки зажигания. Заводской брак - не закрутили болт.

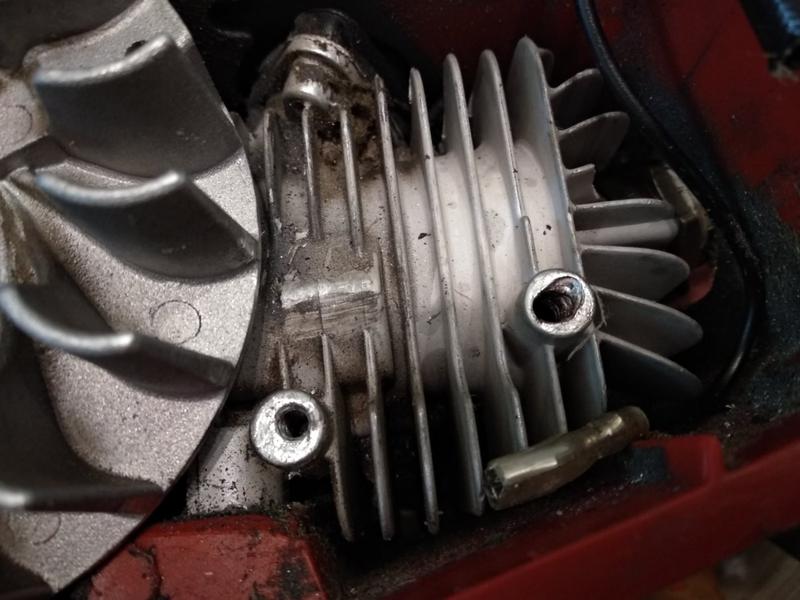

Люблю заниматься такими подобными проблемами. Ну-с, за дело. И тут оказалось, что надо не просто сделать новую резьбу за болта крепления. "Мастера", к которым обратился прежний хозяин, при устранении дефекта и попытке сделать новое крепление, просверлили отверстие сквозь тело цилиндра. Был ли при этом задет поршень - не ясно.







Первым делом, чтобы бы было что сверлить, и сверлить ровно по центру - залил отверстие быстрым клеем, накернил и сделал отверстие.

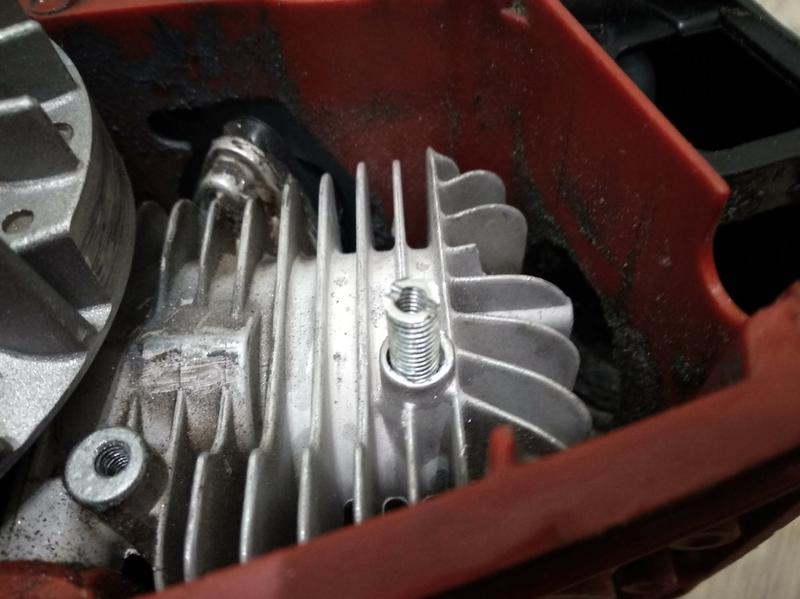

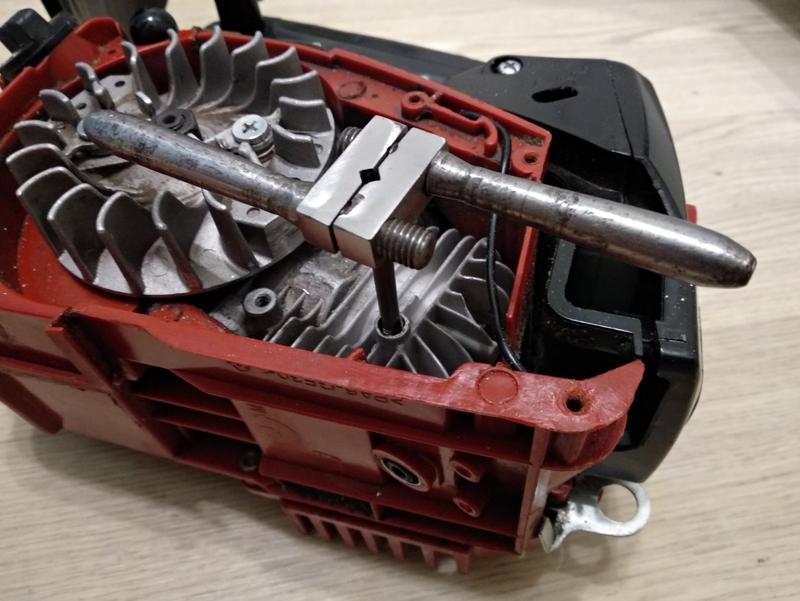

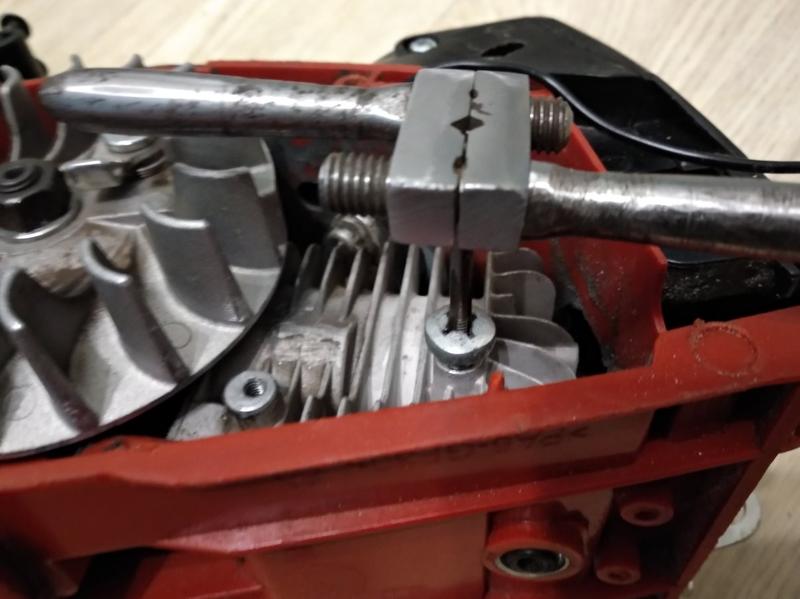

Далее нарезал новую резьбу.Если не ошибаюсь - М6.

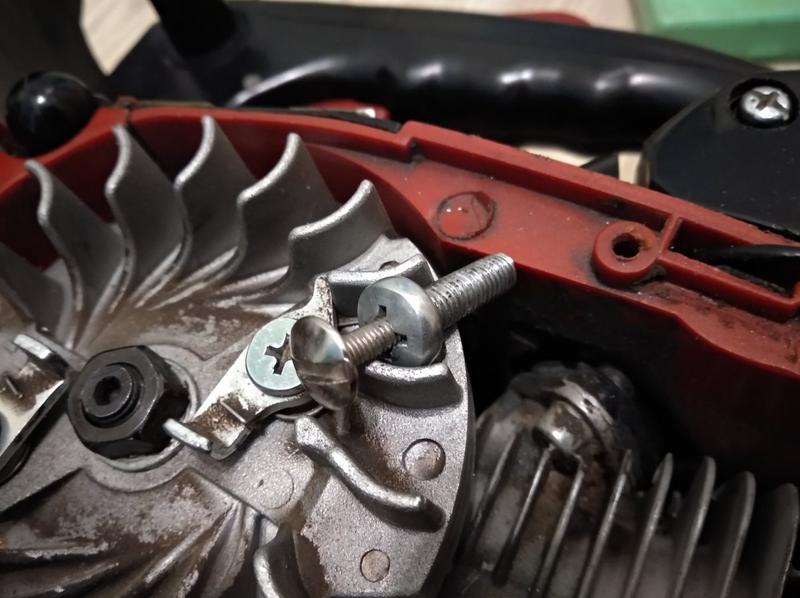

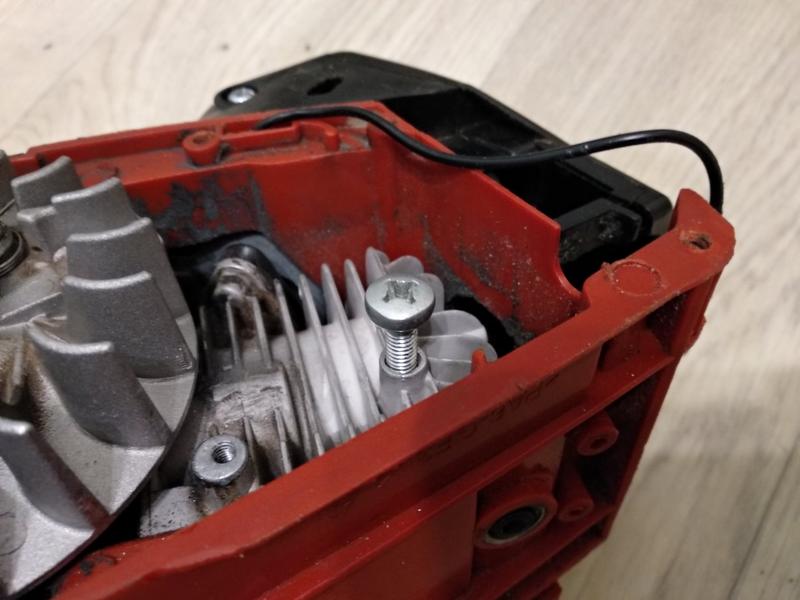

В него закрутил болт М4. И в нём сделал ещё одну резьбу. Уже для крепёжного болта катушки.

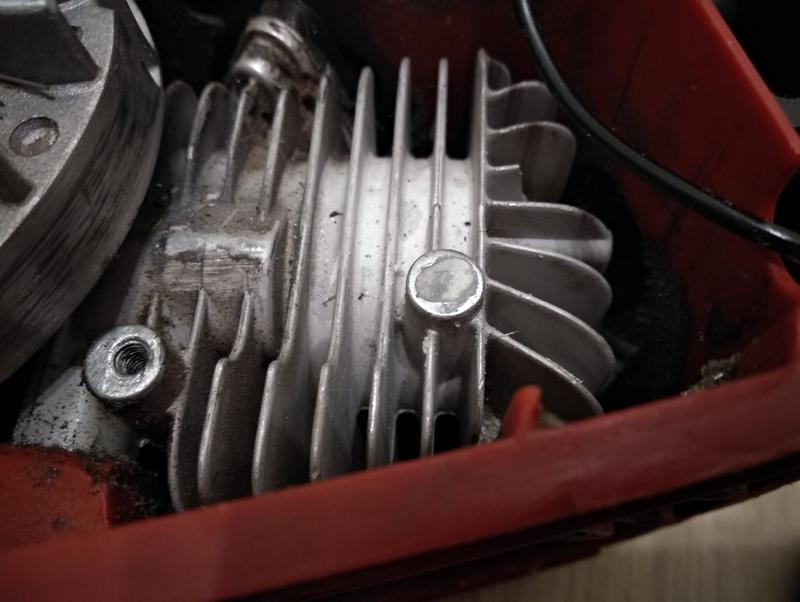

Вот такой ремонтный бутерброд получился на тот момент. Вполне рабочий вариант. Надо заметить, что вначале хотел обратиться к гаражным мастерам, чтобы мне аргоном заварили отверстие и приварили шпильку. Но цены на подобные желания напрочь отбили такое желание. Стоимость работ превышала цену новой пилы, стоимость квартиры и коня для решения вопроса. Поэтому хочешь сделать хорошо - сделай сам.



Надо заметить, что после работ бензопила завелась и казалось про проект можно забыть. Но не тут то было. При прогазовке пила шумно отозвалась в руке, что-то задребежало с металлическим звуком. Пила заглохла.

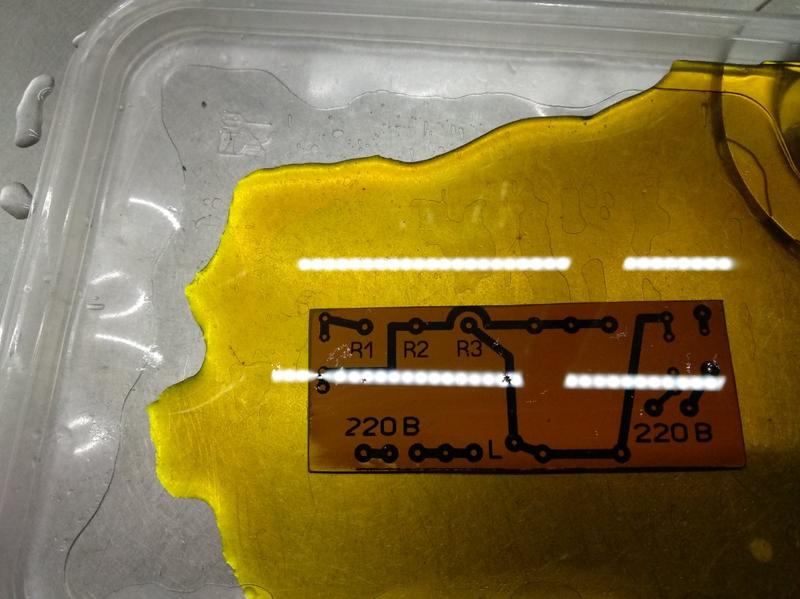

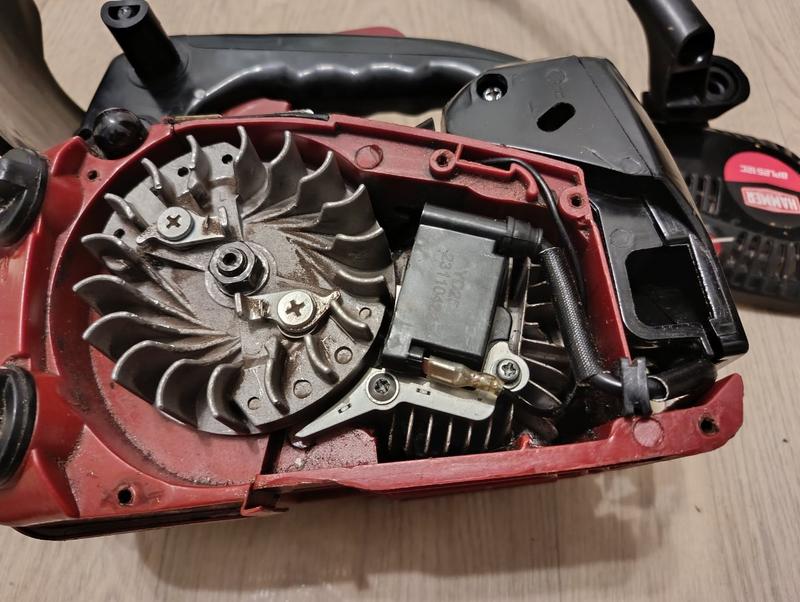

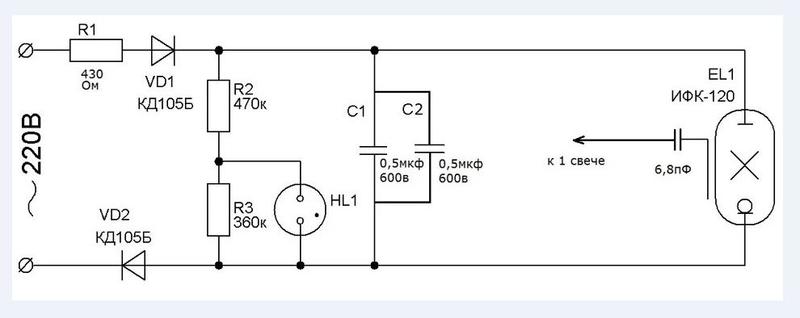

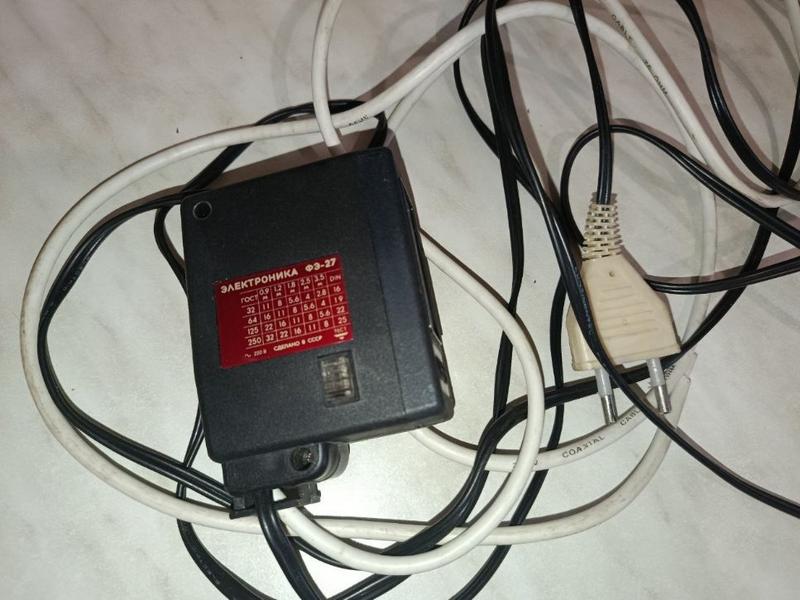

Эх, не обратил на это внимание, а у нас раскрутился маховик. Понадеялся на прежних мастеров и не ожидал от них такого подводного камня. Поставить маховик не проблема, но его можно поставить в двух вариантах. И тут пришла идея сделать всё по науке. С выставлением точки зажигания. Сказано - сделано. Пришлось по быстрому колхозить самый простой стробоскоп из советской фотовспышки.

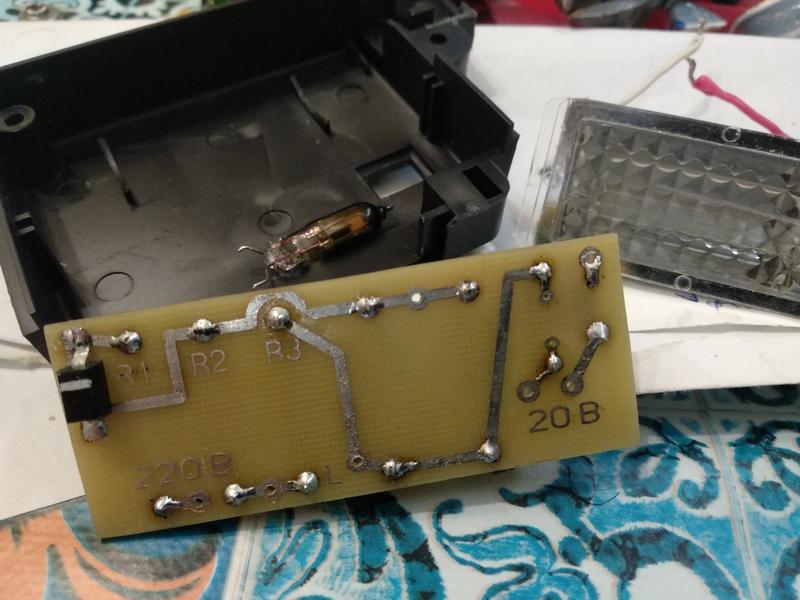

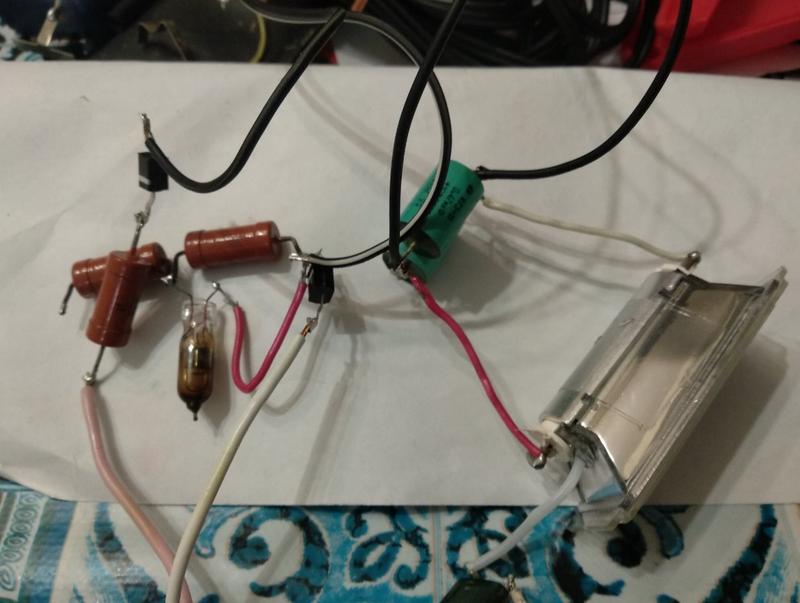

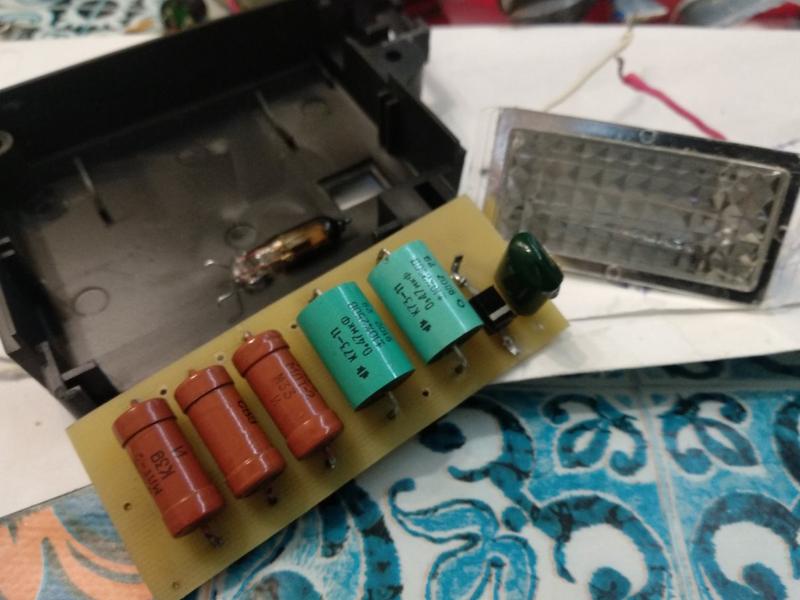

Проверил работоспособность навесным монтажом. Работает. Собираем в корпус.

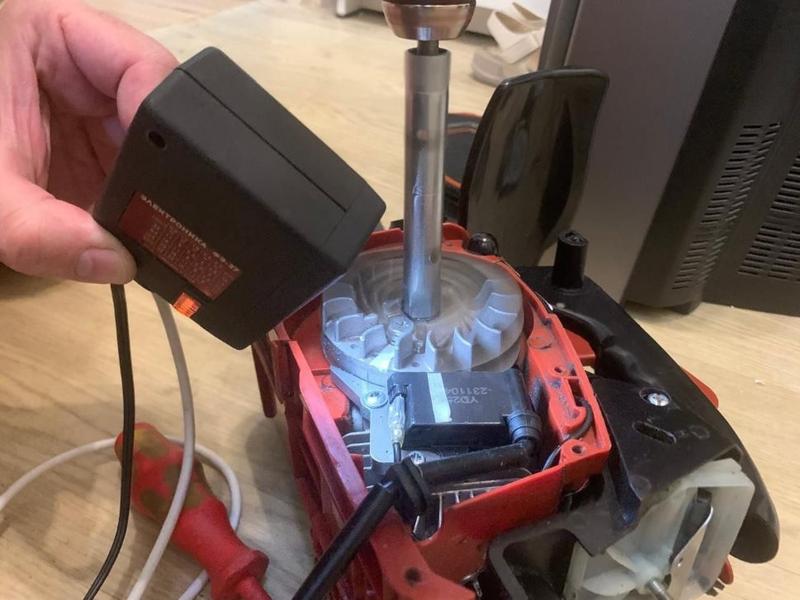

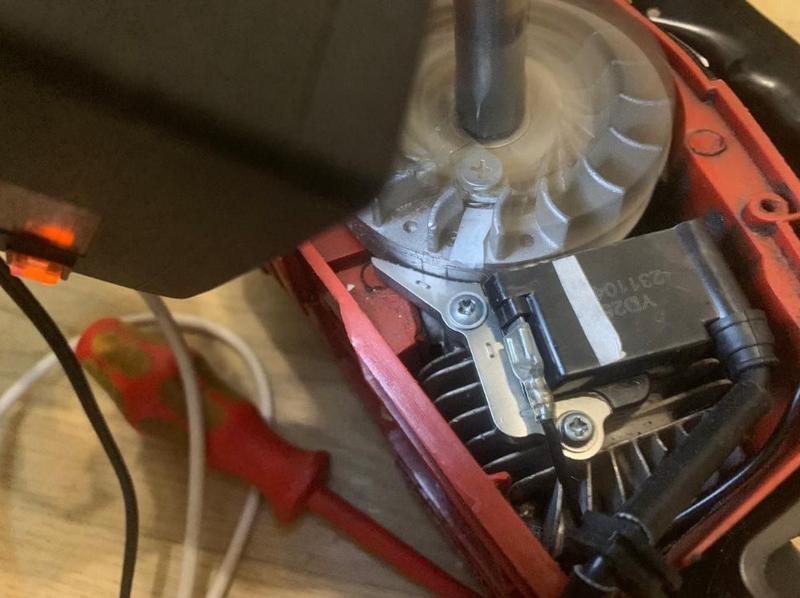

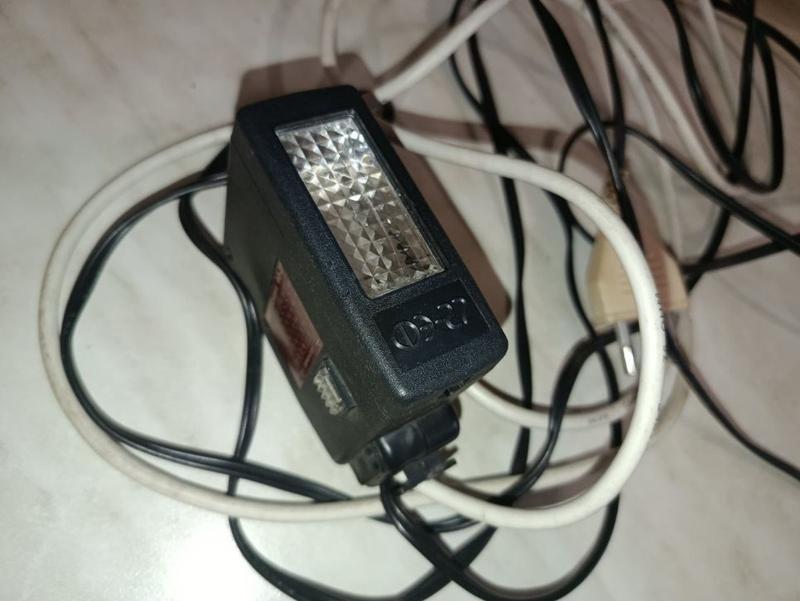

И да, пользоваться прибором удобно, собран на коленке, но вполне приятный вид. Отлично видно метки и можно судить о правильности выбранного пути.

[Iff]

Soltek, как всегда подробно, с расстановочкой. Не инструкция по ремонту, а художественное произведение с картинками)). Добавить, собственно, особо и нечего. Разве что не понравилась фрагмент дорожки загогулиной, который идет по самому краю платы. Конечно, разводка и изготовление платы дело пятое, можно было и на навесном монтаже применить стробоскоп. В общем, резанула эта дуга по глазам


Вроде без ошибки переделал.

[Soltek]

Soltek, как всегда подробно, с расстановочкой. Не инструкция по ремонту, а художественное произведение с картинками)). Добавить, собственно, особо и нечего. Разве что не понравилась фрагмент дорожки загогулиной, который идет по самому краю платы. Конечно, разводка и изготовление платы дело пятое, можно было и на навесном монтаже применить стробоскоп. В общем, резанула эта дуга по глазам


Вроде без ошибки переделал.

Согласен. Этот момент меня на стадии проектирования платы и прибора в целом тоже напряг. Не порядок когда дорожка или её элемент идёт по краю платы. Но на тот момент надо было сделать по быстрому для проверки пилы. Скрепя сердцем сделал как сделал. Размеры платы были сильно ограничены - это тоже стало причиной на тот момент сделать как сделал. А в целом проект понравился. Всё делается из доступных компонентов и имеет право на существование. Мне понравилось. Уже забытой и ненужной советской фотовспышке даётся новая, насыщенная жизнь.

[Созерцатель]

Всем доброго.... Вчера смастырил блокинг генератор на 50 вт. ( кт 827 в паре )  и регулятор импульсов .
Полная фигня. только на два метра по воде...

Удалось ли победить пресловутый "радиус"?
