а DB3 не пойдет?

[Ohotnik_mur]

Всем доброго. Вопрос не из обычных...может модератор в угол поставить на неопределённый срок.....поступила заявка  на изготовление  электроудочки,
-- Пипец! хорошо платят. Но, понимаю, что не законно. А куда деваться? как быть? Вчера смастырил блокинг генератор на 50 вт. ( кт 827 в паре )  и регулятор импульсов .
Полная фигня. только на два метра по воде....
Братцы, нужен кн102 , если есть у кого сообщите. Полевики мощные  нашёл, кольцо ферритовое большое  нашёл, остальное дело техники

Сергей рад приветствовать. Крепкого Здоровья! Сначала по вопросу: В chipdip.ru КН102А стоит 170 деревянных. В quartz1.com есть и с буквой А и с Б В Г Е Ж. И дешевле чем в Чип и Дип. Ну плюс пересыл конечно. Стоп, поправка, посмотрел с А нет в кварце1.
По прибору: Давным давно, в мохнатом году, делали такой. На пробу, так сказать. На 250 ватт. Вся рыба наша будет. Мечтать не вредно. Итог: фигня полная. Там киловатты нужны. Чтобы прилично накрыть расстояние и площадь. А с такой мощностью только в аквариуме домашнем ковыряться.
Второе: Был на рыбалке. В речную "лагуну" солидное судно подваливает. Смотрим что они сеть тянут. Вызвались помочь. Они сказали: осторожно электричество, может долбануть. Ну меня ущепнуло тогда прилично. Ток потом отключили и мы помогли им сеть вытянуть. Тяжёлая сеть была от рыбы. Они нас наградили, в лодку сачком рыбы накидали. Обратно вплавь в наш лагерь толкая лодку впереди себя добирались. И я поинтересовался тогда, что это током бьёт? Они показали, на этом судне здоровенный бензо или дизель генератор стоит. Там ваттами и не пахнет, там киловатты. Поинтересовался, а рыбу в магазины на продажу? Нет говорят, на корм то ли норкам то ли соболям в зверосовхоз. То ли ещё какой-то живности в зверосовхозе.
В общем после воспоминаний о той помощи рыбакам по вытаскиванию сети и потом пробы нашей самоделки на пробу, понял: Не питайте иллюзий!

[Валидатор]

Всем привет.
Потребовался мне ослик, на АКБ, купил вот такого .
Имеет встроенный генератор до 2 мГц, любые формы и мультиметр. На удивление приятный интерфейс! Всем советую, если требуется гальваническая развязка.
На Ютюб полно про него видосов.
Zeeweii DS03D12
Полоса 120мГц
2 канала
память
6 часов работы
http://www.zeeweii.com/productinfo/dso3d12.html

Сообщение отредактировано Валидатор: Feb 28 2025, 21:14

[Soltek]

Всем привет.
Потребовался мне ослик, на АКБ, купил вот такого .
Имеет встроенный генератор до 2 мГц, любые формы и мультиметр. На удивление приятный интерфейс! Всем советую, если требуется гальваническая развязка.
На Ютюб полно про него видосов.
Zeeweii DS03D12
Полоса 120мГц
2 канала
память
6 часов работы

Приветствую. Давно что-то тема не пополнялась. На миниатюре кажется что с осциллографа снят корпус и он имеет длинный вид. И первый вопрос - зачем?
А по сущности - да, иметь прибор под рукой, заточенный именно под твои цели это ценный фактор и позволяет увидеть процессы, чтобы найти или изучить неисправность в электрических цепях.
Поздравляю с приобретением.

[Валидатор]

Приветствую. Давно что-то тема не пополнялась. На миниатюре кажется что с осциллографа снят корпус и он имеет длинный вид.  И первый вопрос - зачем?
А по сущности  - да, иметь прибор под рукой, заточенный именно под твои цели это ценный фактор и позволяет увидеть процессы, чтобы найти или изучить неисправность в электрических цепях.
Поздравляю с приобретением.

За осликом плата генератора 40 кГц , 5 кВт, питание 3 фазы. Тыкать в него сетевым осликом не охота. А вот мелким очень удобно, и не нужно городить *развязки*.....

[Киржак]

За осликом плата генератора 40 кГц , 5 кВт, питание 3 фазы. Тыкать в него сетевым осликом не охота.    А вот мелким очень удобно, и не нужно городить *развязки*.....

Доброго время! Позвольте поинтересоваться, где применяются такие мощные генераторы 40 кГц 5 кВт, интересно какие транзисторы или сборки на выходе, довольно не дурно)

[Валидатор]

Доброго время! Позвольте поинтересоваться, где применяются такие мощные генераторы 40 кГц  5 кВт, интересно какие транзисторы или сборки на выходе, довольно не дурно)

Промышленная индукция.
Выходные, 2 пары ngtb40n120fl2

[Ohotnik_mur]

Доброго время! Позвольте поинтересоваться, где применяются такие мощные генераторы 40 кГц  5 кВт, интересно какие транзисторы или сборки на выходе, довольно не дурно)

Киржак приветствую. Крепкого Здоровья! Индукционные печи, электролиз сточных вод с предприятия, подобного типа схемы в лазерах для накачки энергии, да много ещё где. Пока работал на заводе, много приходилось обслуживать налаживать ремонтировать такие установки. И мощные и менее мощные. Всякие были. Про транзисторы сейчас уже и не вспомню тип и марка какие там стояли, везде разные были. В разных установках разные.

[Ohotnik_mur]

За осликом плата генератора 40 кГц , 5 кВт, питание 3 фазы. Тыкать в него сетевым осликом не охота.    А вот мелким очень удобно, и не нужно городить *развязки*.....

Промышленная индукция.
Выходные, 2 пары  ngtb40n120fl2

Валидатор приветствую. Крепкого Здоровья! Вспомнил сейчас. Из опыта ремонта такого типа установок. Может пригодится вам в ремонте.
Сначала одна, печь для плавки металла. Цех пожаловался - установка не работает. Прихожу, стал проверять все транзисторы, диоды, ну и прочее. Каждую пату, блок, узел, соединения, всё проверил. Да вроде всё в порядке, битых элементов нет. Разъёмы и соединения в норме. Стал смотреть осциллографом сигналы - что-то тут не то и не так. В общем выяснил - фазировка нарушена. Порядок фаз питающей сети. Стал выяснять у энергетиков. Оказалось что они проводили ремонт своей питающей эту установку сети, и перепутали фазы. Им то пофигу, а я тогда несколько дней потерял на выяснение причины.
Потом вторая установка была, по очистке сточных вод с предприятия. Тоже проверял всю электро схему, чтобы убедиться что битых элементов нет. И тоже энергетики виноваты оказались, тоже фазы питающей сети подключили неправильно после своего технического обслуживания.
В общем вот такие случаи вспомнились. Может вам пригодится.

[Валидатор]

Валидатор приветствую. Крепкого Здоровья! Вспомнил сейчас. Из опыта ремонта такого типа установок. Может пригодится вам в ремонте.
Сначала одна, печь для плавки металла. Цех пожаловался - установка не работает. Прихожу, стал проверять все транзисторы, диоды, ну и прочее. Каждую пату, блок, узел, соединения, всё проверил. Да вроде всё в порядке, битых элементов нет. Разъёмы и соединения в норме. Стал смотреть осциллографом сигналы - что-то тут не то и не так. В общем выяснил - фазировка нарушена. Порядок фаз питающей сети. Стал выяснять у энергетиков. Оказалось что они проводили ремонт своей питающей эту установку сети, и перепутали фазы. Им то пофигу, а я тогда несколько дней потерял на выяснение причины.
Потом вторая установка была, по очистке сточных вод с предприятия. Тоже проверял всю электро схему, чтобы убедиться что битых элементов нет. И тоже энергетики виноваты оказались, тоже фазы питающей сети подключили неправильно после своего технического обслуживания.
В общем вот такие случаи вспомнились. Может вам пригодится.

Спасибо, и Вы не болейте!
Вообще тут стоит выпрямитель на входе.

Сообщение отредактировано Валидатор: Mar 2 2025, 16:27

[Валидатор]

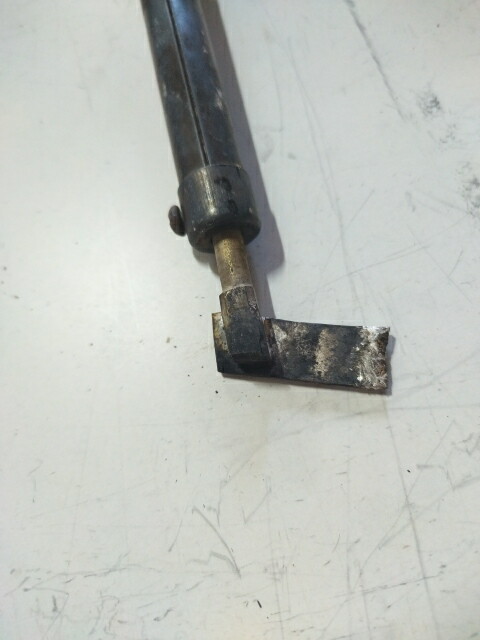

Для работы с многослойными платами, хорошо подходят жала из серебра 800 . Отливка протачивается на токарном и припаивается к пластине, полученной на вальцах...
В отличие от медного, такое жало не обгорает и хорошо проводит тепло.
Igbt в 247 корпусе, снимаются моментально.

[Fil721]

Из серебра для ответственных работ если сделать..

[Валидатор]

Потребовалось снять контроллер в здоровом корпусе. Делаем проект в СолидВорксе, затем из бруска меди на ЧПУ .
1 секунда и микруха на столе.


Сообщение отредактировано Валидатор: Mar 24 2025, 10:34

[Fil721]

Она вместе с приблудой снимается?

[Валидатор]

Она вместе с приблудой снимается?

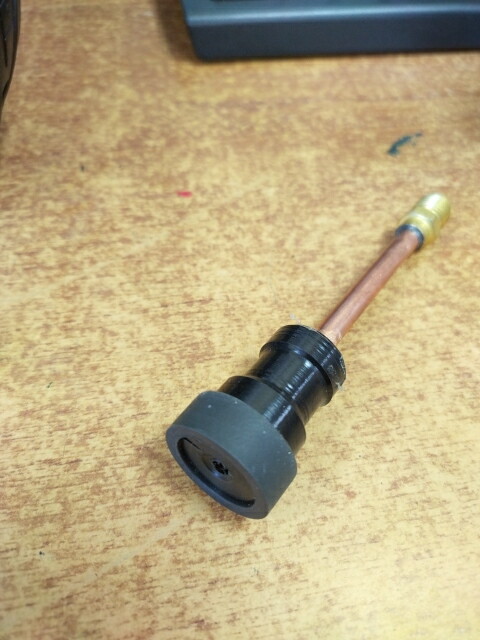

Чип снимается вакуумной присоской, после прогрева " прямоугольной насадкой" . Насадка вставляется в 100 w паяльник.

Присоска также самодельная, присоединяется к вакуумному насосу.


Сообщение отредактировано Валидатор: Mar 24 2025, 13:45

[Киржак]

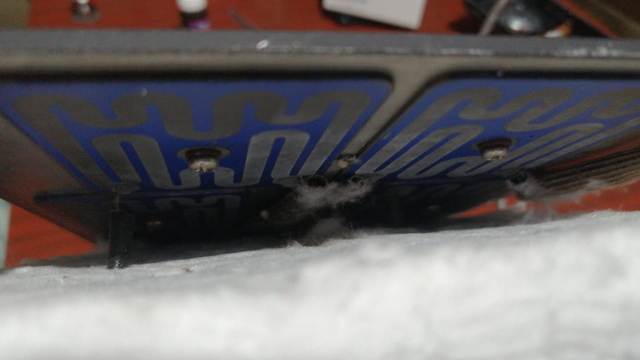

Доброго время мастерам! Пользуюсь нижним подогревом при пайке,имею вот такой столик, размер плиты 200*140 мм, мощность — 1000 Вт.
Можно верхний нагреватель подключить,но хватает нижнего и фен,а вот размер стола уже маловат.
Может кто видел ,должны продавать нагреватели как на фото, с внутренний стороны установлены сами нагреватели, ищу именно такой нагреватель конструктивно.
Нужен размер 300*265, в замен 200*140.

Вложенные эскизы изображений

[Валидатор]

Доброго время мастерам! Пользуюсь нижним подогревом при пайке,имею вот такой столик, размер плиты 200*140 мм, мощность — 1000 Вт.
Можно верхний нагреватель подключить,но хватает нижнего и фен,а вот размер стола уже маловат.
Может кто видел ,должны продавать нагреватели как на фото,  с внутренний стороны установлены сами нагреватели, ищу именно такой нагреватель конструктивно.
Нужен  размер 300*265, в замен 200*140.

Самому слабо сделать?

[Киржак]

Самому слабо сделать?

Сам не занимался сборкой нагревателей, не знаю какие нагреватели брать,что как делать,написал производителю этих нагревателей,получил ответ цена 23 к за нужный размер.
Однако...

[Fil721]

утюг дешевле

[Киржак]

утюг дешевле

Конечно дешевле,сейчас платы ремонтируемые очень дорогие,на них около 100 чипов,на видеокартах тоже стали большие чипы лепить и размер карт увеличился в разы,раньше утюг выручал,а теперь все)проще вложится,и забыть лет на пяток.
