[Mirjanin]

Точно не знаю, но заменил фильтрующие конденсатора , а так-же сгоревший трансформатор с двойным выходом на 13 в. Питание на тда в норме 18 в. Тда саба греется а другие нет.

[Fil721]

Попробуй поменять все электролиты обвязки тда.

[Mirjanin]

Их тоже поменял для страховки

[Sanfoyance]

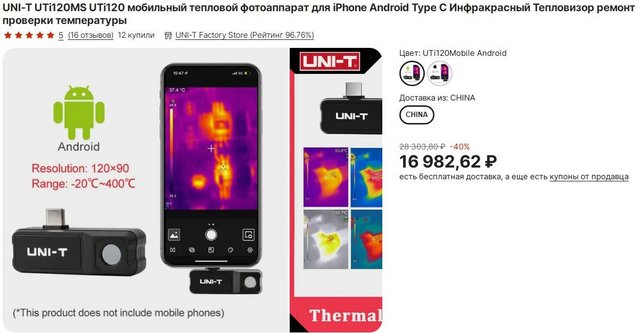

Осенью прошлого года на распродаже у китайцев решился на исполнение своего желания. Давно об этом мечтал. Да и цена тогда приятно удивила. В ноябре 2022 года взял прибор за 9000 р.
Уже проверил в деле. Вылечил несколько аппаратов. Сейчас подобный девайс стоит около 17000 р. И сейчас бы я его уже не взял бы. Цена кусается.



Брал именно для поиска неисправных компонентов на радиоплатах. Тьфу ты, для поиска неисправных радиокомпонентов на электроплатах.
В руки попал для опытов вот такой агрегат. Воздуходувка для удаления пыли в нерабочем состоянии. Было подозрение что один из компонентов приказал долго жить. Но как его найти? Вот тут то и пригодился сей девайс, как тепловизор-приставка для телефона. Сейчас получил тонну удовольствий от того, что шпион обнаружен. Как показал прибор, накрылся контроллер зарядки. Заказал, заменил. Аппарат ожил. Чему был несказанно рад.

Тоже подобным тепловизором обзавёлся, вещь офигенная, как в быту так и в электронике!
Ну и дополнил микроскопом так же отлично можно посмотреть находки

[Sanfoyance]

Из новых поделок сделал ночную подсветку на столбы с зарядом от солнечных батарей, рулит спец микросхема MPPT контроллер cn3791, заряжает по два в параллель 18650, включается автоматически с наступление темноты, хватает на целую ночь.
Из минуса зимой работать не будет, так как слабая солнечная активность.
Схему на пятом фото, набрасывал в процессе разработки, tp4056 тоже ничего работала, но лучше cn3791 ставить.
[url=https://ibb.co/hFqspMp[/url
[/uquote]

[/uquote]

Сообщение отредактировано Sanfoyance: Apr 25 2023, 23:22

[Soltek]

Тоже подобным тепловизором обзавёлся, вещь офигенная, как в быту так и в электронике!
Ну и дополнил микроскопом так же отлично можно посмотреть находки

Поздравляю с приобретением электронных помощников. С существующим сейчас парком радиоэлементов надо шагать в ногу со временем. Сейчас подчас без микроскопа уже не обойтись.
Ну и обустройство освещения тоже в тему. Возьмём в копилку.

[Sanfoyance]

Я все думал брать/не брать микроскоп, но не жалею вещь полезная микротрещина в пайке очень хорошо видно, восстановить шлейф, пайка qfn корпусов и дальнейшая дефектовка. Правда цена сейчас конь на него…

[VHS]

Как писал в соседней теме в данный момент нетрудоспособен. Что-бы не терять времени даром, решил подшаманить усилитель Амфитон 002. Родной регулятор громкости РП1-57е 220кОм приказал долго жить и был заменён на СП-33-23 (что было под рукой). И вот случайно попадают в руки пара новеньких СП3-30е на 100 кОм с тонкомпенсацией. Встал как родной, ось правда пришлось подрезать.

[Sanfoyance]

Последовательно резисторы припаянны, весь потенциал громкости не будет реализован с ними….
Лучше найти сопротивление какое было. Если конечно фактор громкости имеет значение.

[VHS]

Последовательно резисторы припаянны, весь потенциал громкости не будет реализован с ними….
Лучше найти сопротивление какое было. Если конечно фактор громкости имеет значение.

Родной только на авите, импорт дорого. По мне работает на полную, только громкость по другому в зависимости от угла поворота. Резисторы это с отвода тонкомпенсации, делал по схеме с какого то форума (быстро не найду). Там 2,2 кОм, мне не понравилось. Поставил 1кОм, но можно и не ставить, правда низов многовато.

[Rumke]

Добавлю очередное чудо советской инженерной мысли:

[Sanfoyance]

[крот.ру]

Да, да ! С днём радио всех посвящённых в любимое хобби! Практического мышления и нескончаемого энтузиазма! С уважением

[Soltek]

Присоединяюсь.

[Fil721]

Сегодня переделывал шурик с никеля на литий. 12 вольтовый . Макита фирмы.
Наверно больше не буду браться за эти Макиты. Три платы BMS вывел из строя. Только под вечер понял что шурик что то делает с защитой плат.
Получилось две платы заряжают без контроля напряжения на аккмуляторах просто контролер не может отключить полевик. и третья отказала по зарядке .не может зарядить . хотя по току все отрабатывает ..
нет худа без добра ..зато теперь знаю как проверять BMS без аккумуляторов.
https://natoke.ru/pomosch/detalnejshij-obzo...200-rublej.html

[VHS]

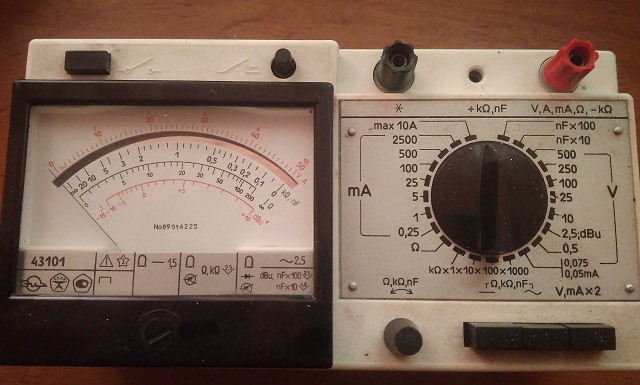

Подниму тему. Предложили за полторашку пива, отказаться не смог. Из неисправностей: припаял отвалившийся провод и подрегулировал предохранитель.

[Sanfoyance]

Замечательный прибор!!!

[Fil721]

У меня начинается период восстановления советской аудиотехники. Пока Маяк 232 .. Отдал знакомый с просьбой проверить и наладить. По снегу еще сделал ему . Он включил послушал все хорошо но звука мало.. родные усилители стоять 3вт на канал. и вот в июне собравшись с мыслями и запчастями быстренко сваял в Маяк новый усилитель с бп на 16вольт получилось.
Усилитель брал класс D самый простой. Мудрить не стал и подключение входа взял с выхода родного усилителя. Там он завязан с тембрами. Через подстроечники подключение на провода разьема колонок .То есть переделка минимальная .. обратно вернуть очень легко. Знакомый послушал переделку и выдал ну теперь давай Радиотехнику на другой усилитель сделай. Вот такая благодарность
Немного фото внедрения







Сообщение отредактировано Fil721: Jun 28 2023, 22:14

[Soltek]

У меня начинается период восстановления советской аудиотехники.  Пока Маяк 232 .. Отдал знакомый с просьбой проверить  и наладить.

Старой технике новая жизнь. И знакомому приятно и вы руку приложили. Так сказать тряхнули стариной...

[Мотоциклист]

Знакомый послушал переделку и выдал ну теперь давай Радиотехнику на другой усилитель сделай. Вот такая благодарность

Я уже таких "знакомых" навидался, посылаю их к "специалистам" , ибо сам "не могу такую сложную технику". От них один гимор, и никакой пользы, даже в виде спасибо.
