Радиолюбительство, Для начинающих...

[Мотоциклист]

Или или,не могу понять.При каких делах схема? Дело обмотки подогрева - подогрев и побочка - гасить напругу 220 для получения питания 12 вольт моторчику помпы.Моторчик в оригинале работает лишь при нажатии кнопки.Исключаем питание мотора от обмотки и ставим ему отдельную цепь питания - гасящий резистор.Что не так?В нормальных термопотах все так же сделано,как в дешевых,только питание мотора сделано от отдельного трансформатора.А у меня там места нет,хотя плата от дорогого термопота есть.

[Ohotnik_mur]

Или или,не могу понять.При каких делах схема? Дело обмотки подогрева - подогрев и побочка - гасить напругу 220 для получения питания 12 вольт моторчику помпы.Моторчик в оригинале работает лишь при нажатии кнопки.Исключаем питание мотора от обмотки и ставим ему отдельную цепь питания - гасящий резистор.Что не так?В нормальных термопотах все так же сделано,как в дешевых,только питание мотора  сделано от отдельного трансформатора.А у меня там места нет,хотя плата от дорогого термопота есть.

При каких делах схема? Схему ты показал:

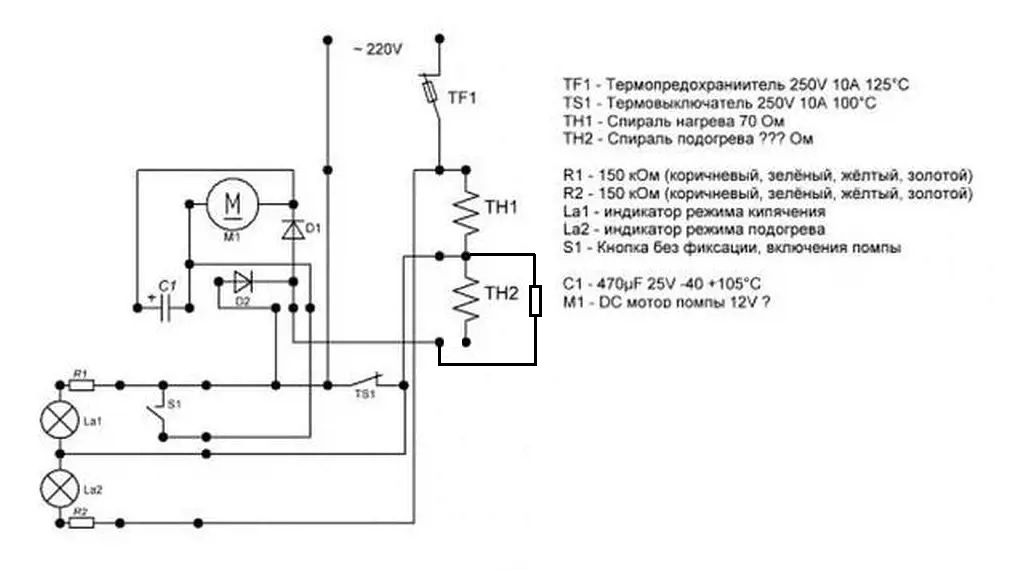

Схема :

А обмотку подогрева ты исключаешь из схемы? Вот:

хочу воткнуть зеленый остеклованный резистор СССРовский на 750 ом ватт на 15 для питания мотора.Именно такое сопротивление у спирали подогрева

Моторчик включен через спираль поддержания температуры.Изымаем его из этой цепи.Ставим последовательно резистор - моторчик-кнопка подачи воды

Но подогрева ты лишаешься:

Не Как это я лишусь подогрева? Моторчик включен через спираль поддержания температуры.Изымаем его из этой цепи.

А ТН2 куда тогда подключишь? Чтобы подогрева не лишиться. По схеме - нижний вывод ТН2.

Вот при каких делах приведённая тобой схема. Через резистор можно подключить моторчик. И будет работать. Но если ты подключишь вместо спирали подогрева, то TS1 всё равно будет блокировать работу моторчика пока не разомкнёт свои контакты от температуры. А спираль подогрева, вместо которой будет теперь резистор стоять, будет не подключена на период подогрева когда TS1 будет разомкнут от температуры.

[Ohotnik_mur]

По твоим словам вот так получается:

Вложенные эскизы изображений

[Мотоциклист]

Не так.
Вот,чтобы не отвлекало, я стер ненужные лампочки и прочую фигню лишнюю,не имеющую отношения к алгоритму работы нагрева и поддержания температуры..В итоге - моторчик питается независимо от ТЭНов.


Чертить нормально лень и не в чем))

[Бесеркерк]

Стою на асфальте я
В лыжи обутый
То ли лыжи не едут
То ли я е.......й

Короче,термопот перестал подавать воду.Помпа не помпа.Разобрал,подал на моторчик 12 вольт - идеально качает.Померил обмотки.Нагревательная в норме,поддержание температуры в обрыве.А именно через нее питается моторчик.Разобрал неразборный ( не для советского человека)  ТЭН.Восстановил контакт - все работает.Но тут очевидное-невероятное началось.Наливаю кружку воды,отпускаю кнопку.Хочу налить вторую - мотор молчит.Проходит 5 минут - опять можно налить 1 кружку.
Никакой автоматики там нет.Что происходит?  Диоды в порядке есличо.
Схема :

Если диоды In4001, то лучше иногда поменять не глядя.

[Мотоциклист]

Честно - не смотрел какие.4001 или 4007 - корпус одинаковый,просто тестером проверил ,что целые.

[Бесеркерк]

Честно - не смотрел какие.4001 или 4007 - корпус одинаковый,просто тестером проверил ,что целые.

Что никогда не встречали диоды которые тестером звонятся нормально,а в цепи не работают?

[Мотоциклист]

Полно))
Но ту тсидел ночью после корпоратива, чинил по принципу "и так сойдет" А потом уже и забыл про эти 2 диода))

[Ohotnik_mur]

Не так.
Вот,чтобы не отвлекало, я стер ненужные лампочки и прочую фигню лишнюю,не имеющую отношения к алгоритму работы нагрева и поддержания температуры..В итоге - моторчик питается независимо от ТЭНов.


Чертить нормально лень и не в чем))

Теперь понятно, что ты хочешь сделать. Ну да, так моторчик будет включаться всегда. Даже когда вода холодная, независимо от срабатывания TS1.

[Soltek]

Полно))
Но ту тсидел ночью после корпоратива, чинил по принципу "и так сойдет" А потом уже и забыл про эти 2 диода))

Я сразу догадался. И сразу этот ералаш вспомнил.



https://www.youtube.com/watch?v=46IXlSkjLZo

[Мотоциклист]

У меня такой паяльник до сих пор жив)

[Rumke]

Доброго всем времени дня! Оживлю немножко тему. Есть моем хозяйстве два ключа телеграфных. Один учебный Strаume (Латв ССР) на батрах и настоящий с радиостанции стационарной.



Честно говоря пропадают зря. Есть желающий приобрести-обменять?

[Мотоциклист]

Специфическая штука.
Радиолюбительство (настоящее) - с лампами,антенами,КСВ и пр... почти загнулось.
Сейчас купил у китайцев модулей полкармана и горсть впридачу,соединил - и вот тебе хошь машина времени,хошь гиперболоид инженера Гарина

[Soltek]

Специфическая штука.
Радиолюбительство (настоящее) -  с лампами,антенами,КСВ и пр... почти загнулось.
Сейчас купил у китайцев модулей полкармана и горсть впридачу,соединил - и вот тебе хошь машина времени,хошь гиперболоид инженера Гарина

Это точно. Усмехнулся сквозь горчинку воспоминаний. Вроде и хорошо что китайцы завалили этими простыми и не простыми схемами\платами рынок электроники. Но пропала изюминка действа. Нету адреналина создания электронного девайса. Раньше это надо найти, это купить, это достать. Мысли по другому работали. Сейчас мысль только в одном направлении работает - зайди на Али - выбери товар - заплати - дождись посылки - подсоедини питания - возьми с полки булочку.

[Rumke]

Именно так и есть. Исчезло то колдунство - когда не кальяном, а паяльником дымили.

[Soltek]

Именно так и есть. Исчезло то колдунство - когда не кальяном, а паяльником дымили.

Золотые слова. Хотел плюсом залепить, да сроки ещё от прежнего не дают сделать. Как же поменялось время, поколение молодых людей, цели и желания. Короче всё поменялось. Радует то, что с азов пришлось пройти через долгий путь таинства мира радиоэлектроники. Только сегодня наглядный пример. Выпаиваю электронные SMD компоненты паяльной станцией и вспоминаю как на заре посвящения в радиоэлектронику паял КТ315 100 Ватным паяльником.
Помню как паял аспирином (где то вычитал) и даже сейчас помню столб дыма и этот приторно кисловатый резкий запах от его горения.



Сообщение отредактировано Soltek: Mar 29 2023, 21:14

[Soltek]

Вопрос в студию. Имею некий планшет, который решил жить своей жизнью. А именно - проблема с зарядкой. Когда подключаешь зарядное, визуализации процесса нет. Ну не появляется молния на символе батареи в трее. В свойствах батареи при этом надпись - "Разряжается". Хотя по факту она заряжается и потребление зарядного тока есть.

Решил поменять прошивку. Поменял. Всё осталось по прежнему. Где зарыта собака? И да - батарея конечно старая. Долго заряжается, часов наверно 12.

[Carcass]

Решил поменять прошивку. Поменял. Всё осталось по прежнему. Где зарыта собака? И да - батарея конечно старая. Долго заряжается, часов наверно 12.

В батарее проблема. Какой ток идёт на батарейку?
Такие симтомы у меня в ноутах время от времени встречаются. (ремонтирую их)

[Soltek]

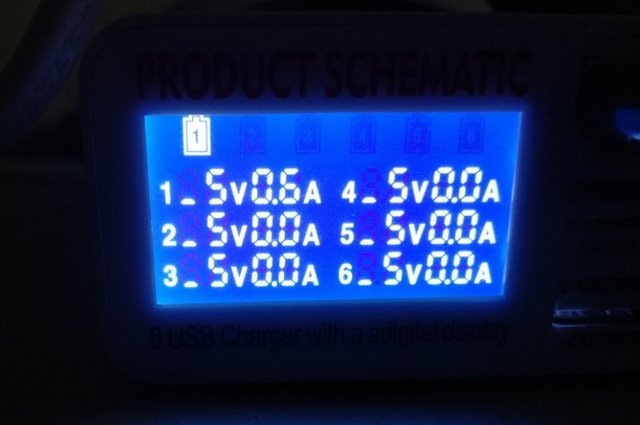

0,6 А. Батарею под замену? Первый раз с таким столкнулся.

[Мотоциклист]

Если нечем проверить схему зарядки - я обычно делаю элементарно : беру заведомо рабочую батарейку(любую) и припаиваю вместо родной,потом смотрю как она заряжается и каким током.Обычно после этого сразу ясно, пора штатную в утиль или нет.
