Радиолюбительство, Для начинающих...

[крот.ру]

Да,,,кстати щас на али заказал себе пару штук таких микросхем

[Soltek]

ОК! Буду зимними днями на работе изобретать корпус, под него схему первую и пр. Спасибо за всё!  с уважением

Сергей попробуй найти готовый заводской корпус. Удовольствие вдвойне будет. Первое - приятный внешний вид. Второе - творческий путь по поиску решения внедрить схему в корпус.

[крот.ру]

Сергей попробуй найти готовый заводской корпус. Удовольствие вдвойне будет. Первое - приятный внешний вид. Второе - творческий путь по поиску решения внедрить схему в корпус.

Да, я не так выразился про корпус. Конечно найду готовый удобный корпус и буду приспосабливать туда начинку...

[Soltek]

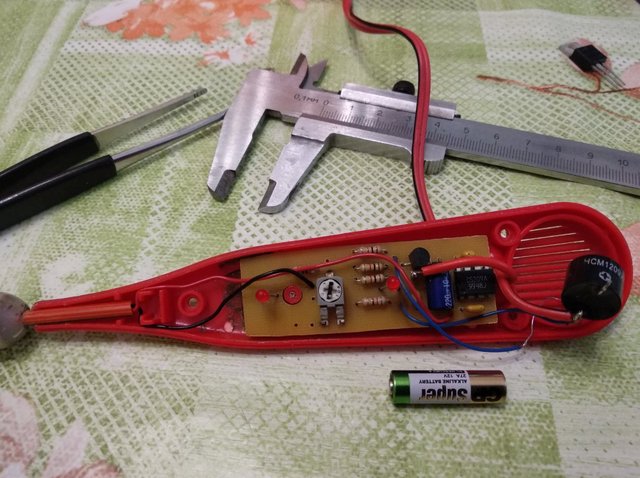

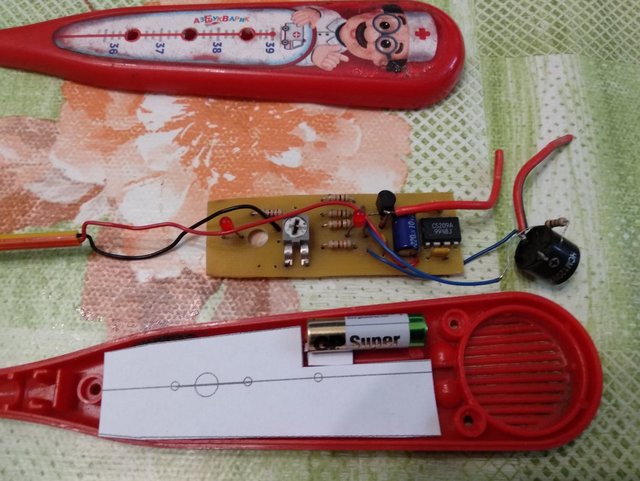

Порылся на компе. Финальная фотка двух пинов.

[крот.ру]

Доброго дня, Андрей! Спасибо за фото! Очень интересный дизайн для пина. Сегодня облазил все полки в Фикспрайсе , ничего похожего не нашёл, вернее , что бы подходящий корпус вытянутый под "морковку"и что бы крона туды влезла. А схему, тем более можно впихнуть.....Глянул сегодня на али, микросхемы уже в Россию приползли, скоро забирать. Завтра ещё в 1000 мелочей схожу, мож чего пригляжу из корпуса или в аптеку, или в хоз.маг. С наступающим Рождеством, всех благ земных и здоровья! с уважением

[Soltek]

Доброго дня, Андрей! Спасибо за фото! Очень интересный дизайн для пина. Сегодня облазил все полки в Фикспрайсе , ничего похожего не нашёл, вернее , что бы подходящий корпус вытянутый под "морковку"и что бы крона туды влезла. А схему, тем более можно впихнуть.....Глянул сегодня на али, микросхемы уже в Россию приползли, скоро забирать. Завтра ещё в 1000 мелочей схожу, мож чего пригляжу из корпуса или в аптеку, или в хоз.маг.    С наступающим Рождеством, всех благ земных и здоровья! с уважением

Сергей, взаимно с Наступающим Рождеством.

От кроны вначале решил избавиться заменой её на аккумулятор пальчикового типа на 12 В. Такой у меня в беспроводном звонке стоял. Даже плату разработал под корпус. Но отказался от такого варианта. Там ещё надо было КРЕН ку ставить. В итоге сделал как выше показал.
С корпусом не спеши. Обязательно найдёшь.

[крот.ру]

ДА, Андрей,,,буду поискать корпус. Но вот вопрос? глядя на схемы, что на фото, почему зарихтованы проводники на принципиалке ? Это такой прикол ? или я чего не понимаю?

[Soltek]

ДА, Андрей,,,буду поискать корпус. Но вот вопрос? глядя на схемы, что на фото, почему зарихтованы проводники на принципиалке ? Это такой прикол ? или я чего не понимаю?

Это называется работа в паре с бумажкой и программой разводки. Какой проводник нарисовал - тот заштриховал.

[крот.ру]

Ок! Принято. а я то подумал, что куча ошибок по схеме... а исправлений нет. У меня всё в голове, если по печатке. А так , всё смонтирую навесным компактно. Спасибо большое!

[Мотоциклист]

Привет коллеги) Пинами заморачиваетесь?
Я вот собрался спаять пин "Камрад".
Купил уже и тиньку и хитрую микрушку за бешеные бабки в Чип и Дипе( ненавижу эту контору) но в Москве больше нигде микрушки не было.
Если интересно ,вот ссылочка:
https://www.youtube.com/watch?v=i1J1GI99NIw&t=767s

А пока я настраиваюсь на эту штуку,точнее пытаюсь найти время и вытравить плату,собрал нужный до зарезу пробник светодиодов и стабилитронов.
Батарейка из "соски" ,платка на 4056 для её зарядки и блокинг генератор на одном советском транзисторе.В оригинале кт805 был,но греется он как печка и напряжение маловато.Поставил кт961 - просто отлично.В корпус от дохлого ноутбучного зарядника запихал.Ну и куда ж без украшательств.Наклеек у меня разных как у дурака фантиков Плату не делал,собрал прямо на трансформаторе навесным.Трансформатор С платы монитора.Перемотал.




Кстати ,если не знаете вдруг,в соске есть контроллер заряда,правда он там не больше 300мА выдает,но зато бесплатный.Микрушка стоит прямо внутри датчика затяжки,который выглядит как микрофон.

[крот.ру]

Сергей, взаимно с Наступающим Рождеством.

От кроны вначале решил избавиться заменой её на аккумулятор пальчикового типа на 12 В. Такой у меня в беспроводном звонке стоял.  Даже плату разработал под корпус. Но отказался от такого варианта. Там ещё надо было КРЕН ку ставить. В итоге сделал как выше показал.
С корпусом не спеши. Обязательно найдёшь.

Доброго дня. Сегодня пришла микросхема SD 209 , забрал с почты...и поехал в 1000 мелочей искать корпус Минут 40 ходил между огромными рядами, выглядывая на всё , что может быть будущим корпусом. Даже продавщицы начали косится на меня....Но, к сожалению ничего подходящего не увидел. Зашёл в отдел Водолей, в сантехнику, DNS, автолавку, аптеку.... ничего....Попробую закинуть удочку в отдел купли -продаж, мож там корпус подыщется или сломаный ПИН по разумной цене....

[Soltek]

Доброго дня. Сегодня пришла  микросхема SD 209 , забрал с почты...и поехал в 1000 мелочей искать корпус  Минут 40 ходил между огромными рядами, выглядывая на всё , что может быть будущим корпусом. Даже продавщицы начали косится на меня....Но, к сожалению ничего подходящего  не увидел. Зашёл в отдел Водолей, в сантехнику, DNS, автолавку, аптеку....  ничего....Попробую закинуть удочку в отдел купли -продаж, мож там корпус подыщется или сломаный ПИН по разумной цене....

Полдела сделано - микросхема куплена. Главное не останавливать паровоз. У меня прошло несколько лет после того, как коллега с форума прислал её. Корпус надо среди детских игрушек искать. Тут тоже как то задумался, а какой бы корпус ещё можно сделать. Взгляд немного упал на пластмассовую трубку от пылесоса. Щелевая насадка. Я в принципе и делать ПИН начал после того, как внимание упало на детский градусник. Тот самый. Сразу понял что микросхема и он нашли друг друга.

Ещё хотел добавить. Не желательно прятать катушку в корпус. Она должна быть выносная. Как у меня. В корпусе потери будут. Я свою вывел и смолой эпоксидной залил. В обоих случаях. Так что ждём продолжение сборки ПИна в этой теме.



Но корпус от пылесоса это только предположение. Не больше.

[Soltek]

Привет коллеги) Пинами заморачиваетесь?
Я вот собрался спаять пин "Камрад".

Олег, привет. Вот молодец. Без дела не сидишь - пробник сделал.
Ну а по пину тогда тоже ждём отчёт. Если все компоненты есть, главное заняться и вместе их подружить. Схема простая вроде. Как понял - только проблема в микросхеме.

А вот кадр из ролика сильно по нервам ударил.



Как страшный сон вспоминаю хлорное железо. И как раньше его доставал через заводскую лабораторию. И как платы травил. Ничего не скажешь - раствор хищный и точный. Сотни плат было сделано. Но вот на лимонной кислоте травление - это мечта богов. Процесс приятный, завораживающий и чистый. Как слеза младенца. Жаль поздно на этот способ перешёл.

[крот.ру]

Опачки! как вариант насадка от пылесоса! Надоть подумать....мне тут уже в купле -продаже за 1000 !!! предлагают утопленную морковку, да ну-нафиг ! А навесную схемку начну уже пробовать собирать завтра на работе..... наматывать-разматывать катушку, подгоняя на более чувствительность.
п.с. Андрей, а почему катушку выносную надо именно делать? я конечно понимаю, более чувствительность без лишней пластмассы....но ведь заводские именно в корпус запихивают саму катушку ? а так , конечно согласен, мне только по сухому с пином ходить....

[Soltek]

Опачки! как вариант насадка от пылесоса!  Надоть подумать....мне тут уже в купле -продаже за 1000 !!! предлагают утопленную морковку, да ну-нафиг !  А навесную схемку начну уже пробовать собирать завтра на работе.....   наматывать-разматывать катушку, подгоняя на более чувствительность.
п.с. Андрей, а почему катушку выносную надо именно делать? я конечно понимаю, более чувствительность без лишней пластмассы....но ведь заводские именно в корпус запихивают саму катушку  ?  а так , конечно согласен, мне только по сухому с пином ходить....

Да, только из соображений чувствительности. Только из за этого.

[Soltek]

Доброго дня. Сегодня пришла  микросхема SD 209 ...

Только сейчас увидел. Это аналог CS 209? Ведь схема построена на ней.

[Мотоциклист]

Насчёт корпусов - посмотрите этот ролик и сразу возникнет масса идей
https://www.youtube.com/watch?v=HXCTNUaSWEA

[крот.ру]

Да, только из соображений чувствительности. Только из за этого.

ОК!

[Soltek]

Опачки! как вариант насадка от пылесоса!  Надоть подумать...

А с такой насадкой и сразу чистить находку.

[крот.ру]

Зачётно ! 2 в 1 ,,,,
