[Мотоциклист]

Это она из вежливости
Понравилось скорее всего то,что работоспособность восстановлена.А вот удобство ношения и пользования под огромным вопросом.Без обид))
Я бы лучше из полистирола склеил новый корпус и заодно зарядку туда внедрил,чтоб удобно было заряжать от любого телефонного адаптера.

[Sanfoyance]

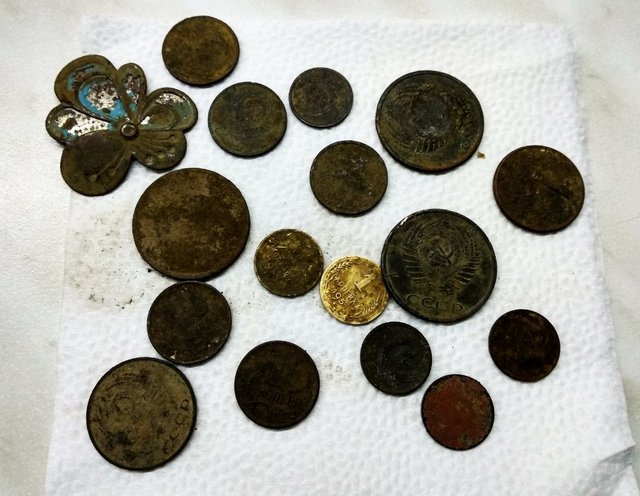

Привет коллегам!!! Давненько не заходил сюда. На днях решил с апексом в воде походить(продавец уверял что катуха водонепроницаемая) итог. Писец . Вода затекла в катушку, под обведённой наклейкой есть отверстие слабо залито каким то желейным герметиком и под ним находится платка на которой припаян подстроечный резистор, вроде на 100килоом ползунок которого и выведен в это отверстие. Раскурочил катушку на месте отверстия, просушил, резистор разобрал почистил, и залил все эпоксидкой, конечно вид не заводской теперь но друга отремонтировал, а новая катушка 14000стоит. Вчера ходил на пробы, находки были



Заодно руки «зачасались» давно хотел себе светильник сделать на крыльцо. На Аккуме от сотового(попадается такое, что добру пропадать) ну и собрал из того что нарыл у себя в загашнике. Светодиод со стабилизатором на потолке, а Аккум с зарядкой и преобразователем 5вольт в коробочке. Света вполне достаточно и плюс не зависимость от сети, по мере надобности можно подключить зарядное.






Сообщение отредактировано Sanfoyance: Jun 17 2022, 12:33

[Soltek]

Меня тоже жаба бы задушила новую катушку покупать. Тем более когда её можно сделать\починить самому.
Спасибо за пополнение темы.

[Sanfoyance]

И Вам спасибо за оценку!
Заодно возможно кому пригодится, расположение элементов в катушке, при ремонте, я от незнания когда разбирал катушку, оторвал этот резистор случайно, благо ноги целые остались и дорожки, но и это думаю была б не проблема.

[Мотоциклист]

Давненько никто ничего не пишет.У меня даже тема из подписки пропала.
Но тут сегодня я увидел....и не могу не поделиться
Это уму непостижимо,какой развод.
Смотрите сами


"Приборы"

[Фоминский]

Давненько никто ничего не пишет.У меня даже тема из подписки пропала.
Но тут сегодня я увидел....и не могу не поделиться
Это уму непостижимо,какой развод.
Смотрите сами
"Приборы"

Олег, привет!
Перелогинился. Есть излишки. При встрече передам.

[Мотоциклист]

Привет дяденька терминатор Фоминатор
Как поеду- свистну.

[Soltek]

Эта тема совершенно не планировалась. Всё получилось спонтанно. Ещё несколько лет назад один из форумчан и участников этой темы прислал мне подарок на радиоэлектронную тематику. Среди шикарного набора оказалась и микросхема CS209. В пояснительной записке было сказано, что на её базе можно сделать простой пинпоинтер. Этой идеей я загорелся. Но...Но " это но" оказалось намного сильней реалий жизни. Проблемы, нехватка времени и  так далее. И вот наступил тот день и час когда можно отчитаться за присланный радиоэлемент. Поехали...

По просьбам коллег.

Сама схема.

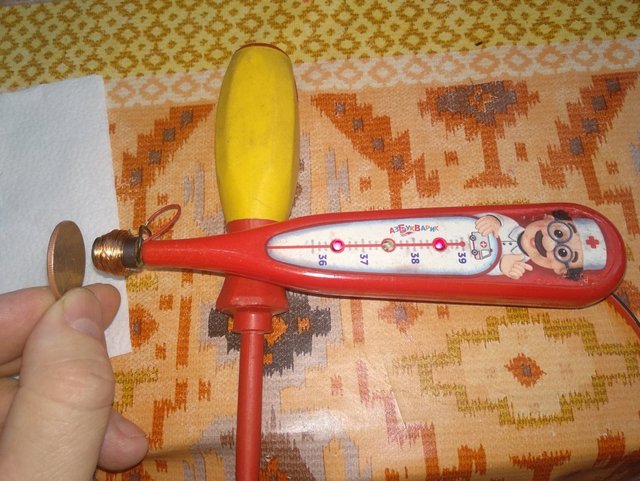

Корпус под пин. Всегда интересно запихать схема будущего девайса под готовый продукт. В данном случае игрушка - градусник.

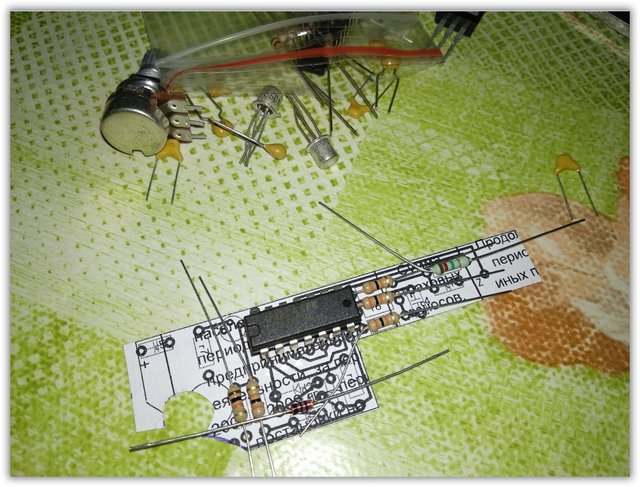

Разводка. Но это чно не конечный продукт. Пока только прикидки под размеры.





Первоначальный вариант.



Сначала ходил так. С кроной. Лишние провода, сама крона.



Окончательный вариант. Питание от пакета круглых аккумуляторов. 6 штук. Видно что разводка кардинально претерпела изменения.

Подстроечное под режим работы сопротивление с выключателем спарено. Очень удобно. Включил прибор и подстраиваешь режим работы, изменяя сопротивление.



Первое боевое крещение на берегу реки. Без пина я бы ничего не нашёл бы. Или бы с большим трудом, просеивая через сито. С пином одно удовольствие. Как то так.

[Soltek]

Кстати VD 2 в схеме лишний. Никакого функционала он не несёт. Его можно не планировать.

[крот.ру]

Отлично! Схему увидел, а каковы параметры катушки ? и какой аналог микросхемы ?

[Soltek]

Феррит взял такой. Уже не помню с чего. Провод с катушки какого-то видеомагнитофона. Всё опытным путём. На фото видно примерная намотка. За вечер перематывал по несколько раз в поисках нужного результата.

[Soltek]

С аналогом не интересовался. Микросхему (аналог) прислал кто-то из форумчан с этой темы.

[крот.ру]

Спасибо большое, Андрей за направление и схему! Буду теперь сам кумекать! С наступающим новым годом! Добра и мира, здоровья и благополучия ! с уважением

[Soltek]

Спасибо большое, Андрей за направление и схему! Буду теперь сам кумекать! С наступающим новым годом! Добра и мира, здоровья и благополучия ! с уважением

Сергей спасибо. Взаимно с Наступающим Новым годом. Пусть он принесёт только положительные эмоции.
С катушкой сильно можно не замарачиваться (количество витков и провод). При правильном монтаже схема заработает сразу.

[Soltek]

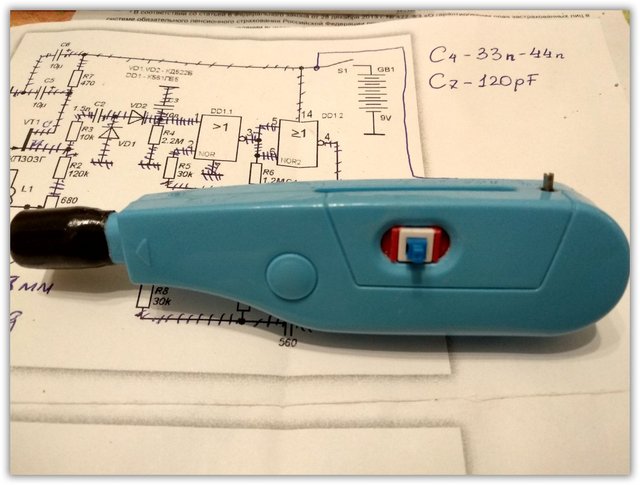

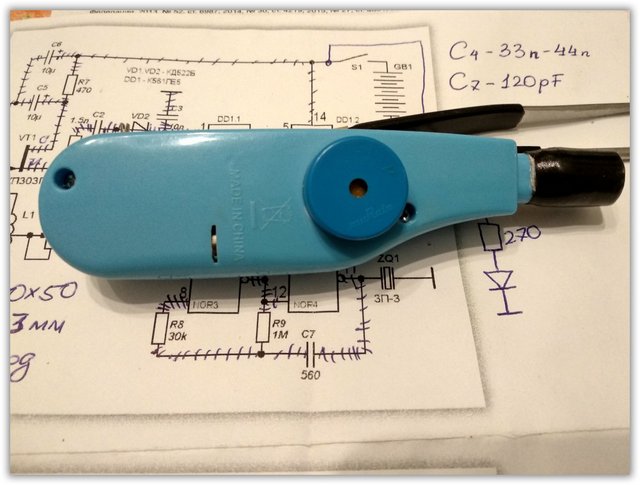

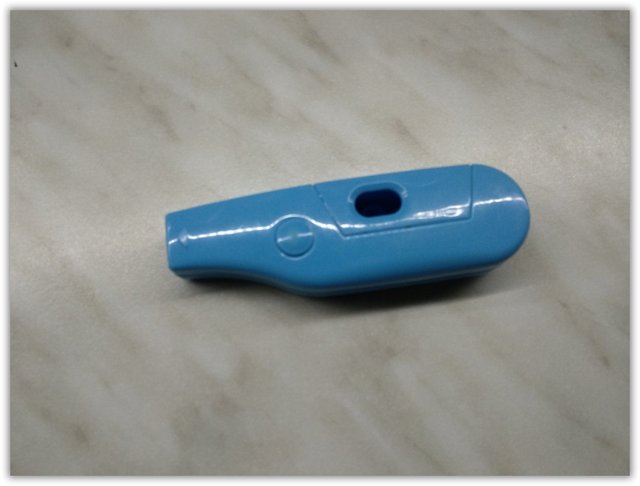

Потом другой собрал. Тоже было интересно в игрушку запихать. Еле влез. Но с этой схемой намучился. В ней ошибка была. Так что советую по первой схеме собирать. Очень понравился.

[крот.ру]

И ещё бы исключил бы элементы R1-R2-R3-R4-R5 и светодиоды все.. и совместил обе кнопки ...пусть только пищит. Ещё раз спасибо за схему, буду пробовать! Если что, отпишусь о продеянном. с уважением

п.с. Это я про первую схему. На второй схеме полевик есть, я с ними не дружу но всё равно спасибо!

Сообщение отредактировано крот.ру: Dec 28 2022, 17:29

[Soltek]

Очень будет интересно узнать результат.

[Soltek]

И ещё бы исключил бы элементы R1-R2-R3-R4-R5  и светодиоды все.. и совместил обе кнопки ...пусть только пищит. Ещё раз спасибо за схему, буду пробовать! Если что, отпишусь о продеянном. с уважением

R3 точно не нужен. А один из светодиодов как сигнализация включения. А другой для визуализации срабатывания контура на приближение металла. В любом случае мне было интересно с этой схемой позаниматься. Хоть и простая, но несколько вечеров прошли в занимательном русле.

[Soltek]

И ещё бы исключил бы элементы R1-R2-R3-R4-R5  и светодиоды все.. и совместил обе кнопки ...пусть только пищит. Ещё раз спасибо за схему, буду пробовать! Если что, отпишусь о продеянном. с уважением

п.с. Это я про первую схему. На второй схеме полевик есть, я с ними не дружу  но всё равно спасибо!

Я понял. Насчёт полевиков тоже как чёрт ладона их боялся. А они оказывается не кусаются. И вполне мирные ребята и такие же обычные как другие радиоэлементы.
По первой схеме главное микросхему раздобыть.

[крот.ру]

ОК! Буду зимними днями на работе изобретать корпус, под него схему первую и пр. Спасибо за всё! с уважением
