Братцы..помогАйте.Если кто в теме..Уже опубликовал-вопрос-призыв в двух профильных темах,но ответа нет.
Может кто,когда-нибудь,ремонтировал АКА-Вектор 7260,после случайной переполюсовки,и была под рукой схема..Схемы не смог найти в инете,а собираюсь обратиться к спецу местному.Может кто подскажет-выручит,где её раздобыть..

Сообщение отредактировано Справый: Mar 8 2022, 19:12

[Fil721]

я думаю спец и без схемы разберется. цепи питания пусть смотрит

[Soltek]

Сложно там выиграть. а выиграешь доставку сделают дороже лота..

Давно не покупал на али . но каждый день играл в халяву .. и только что выиграл Bluetooth-наушники ZEALOT B28. оплатил цент .  курс 168 р на али сегодня. =жду отправки..

Ну вот. Кто больше всех сомневался, тому и повезло. Поздравляю. Мелочь, а приятно. У меня пока глухо. Но у меня и запросы повыше - в основном измерительная техника и приборы.

[Soltek]

Братцы..помогАйте.Если кто в теме..Уже опубликовал-вопрос-призыв в двух профильных темах,но ответа нет.
Может кто подскажет-выручит,где её раздобыть..

Присоединюсь к коллеге выше. Первым делом осмотр платы на наличие явных дефектов, потом уже плясать по линиям питания. Схема уже последнее дело. Спец с намётанным взглядом и опытом должен раскусить этот орешек.

[killmouse]

А у меня дочь на позапрошлой неделе выиграла это

[Fil721]

Ну вот. Кто больше всех сомневался, тому и повезло.  Поздравляю. Мелочь, а приятно. У меня пока глухо. Но у меня и запросы повыше - в основном измерительная техника и приборы.

Были сомнения.. отправку сделали .ждем

[Soltek]

А у меня дочь на позапрошлой неделе выиграла это

Были сомнения.. отправку сделали .ждем

Ну теперь я точно просто обязан выиграть.

[Справый]

Присоединюсь к коллеге выше. Первым делом осмотр платы на наличие явных дефектов, потом уже плясать по линиям питания. Схема уже последнее дело. Спец с намётанным взглядом и опытом должен раскусить этот орешек.

Спасибо за совет..Постараюсь убедить спеца..чтобы попробовал без схемы.
С уважением..

[Справый]

Извините..снова я.Надеюсь-крайний раз.
Спец(приятель держит мастерескую по ремонту сотовых),всё одно,потребовал схему,но нашёл одну прогоревшую,восьминОжную микросхему,с дыркой в корпусе.Сказал,что..возможно,имеет отношение к контроллеру заряда,или по питанию,или их обвязке..
Я,потом,дома,нашёл ещё две таких-же микросхемы на плате,но одна тоже с дыркой в корпусе(как будто ударили острым).Третья-вроде без видимых повреждений.
Маркировка 44AC LMC64 821M
Всемирная паутина..выдала,по запросу,что операционный усилитель,вроде бы,но только без первых четырёх цифр-букв(44AC).даже на АЛи нашёл что-то похожее.Но не уверен,что это оно..Если кто подскажет-буду признателен..

[killmouse]

Lmc6482 это
https://www.chipdip.ru/catalog/popular/lmc6482
LMC6482IM

Сообщение отредактировано killmouse: Mar 9 2022, 18:55

[Справый]

Спасибо большое,и за ссылку тоже.
Но..не очень понял,что именно вы написАли.
Но только понял,что очень дОрого(в Чип-ДИп) ,за 210,ещё без пересыла.На Али 60-80 рублей штука..только там совсем непонятно по нюансам цифро-буквенной маркировки.

[killmouse]

Смотрите только на надпись LMC 6482 im
Остальное написанное на чипе не имеет значения.
К примеру
https://aliexpress.ru/item/1005001543595919...000016519815060

Вообще мастер должен разбираться, хотя бы даташит почитать.
Это LMC6482 а в даташите на последние буквы таблица есть, думаю это роли не играет...

https://static.chipdip.ru/lib/406/DOC012406361.pdf

[Справый]

Ещё раз благодарю..
Всё принял к сведению..
С уважением.

[Справый]

Всем добрый..
ВослЕд..к моей просьбе о помощи по сгоревшему блоку АКА,осмелюсь ещё вопрос-просьбу.

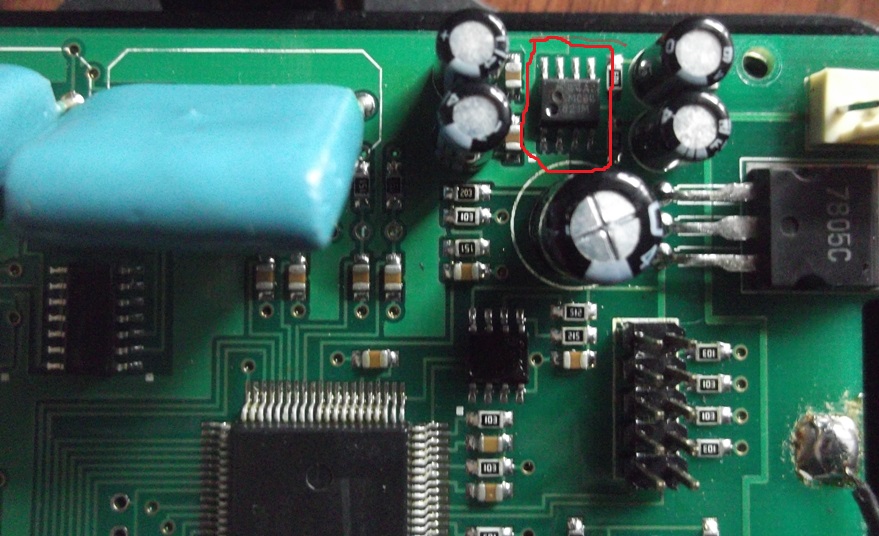

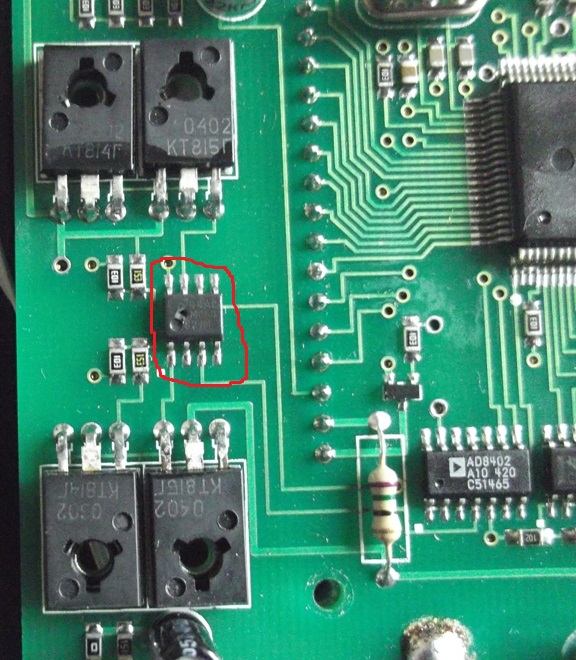

Местный спец(мой приятель),указал только на одну сгоревшую микросхему,операционный усилитель.Сам он катигорически не хочет,без схемы,и без больших денег за ремонт(по-приятельски ,он не может с меня денег взять..сколько хотелось бы);пришлось самомУ,ещё раз,просмотреть под лупой все дорожки и элементы..И нашёл,что таких операционных усилителей на плате аж 4 штуки!И ещё ведь,нашёл сам,одну пробитую микросхему(о чём писал ниже).Решил приложить общую фотку платы,и фото этих двух пробитых-прогоревших,явно, элементов..
Может кто из наших спецов,намётанным взглядом,может определить-подсказать..возможные повреждения в обвязке этих сгоревших(явно)двух элементов.На фото все четыре операционных усилителя,одинаковых,выделил красной чертой(два явно сгоревших,два-на вид целых).
Если вдруг,с Али пришлют такие элементы(заказал десяток..по ссылке нашего уважаемого камрада),то снова придётся нести к приятелю,на вЫпайку-припайку этих микросхем на свои места..Вдруг заработает.А если нет,то нужно будет ему указать на возможные ..потенциально сгоревшие элементы в обвязке..Иначе делОв не будет;будет очень жаль ...что так всё закончилось для блока,невесело.
Надеюсь...и-с уважением ко всем,кто может помочь.


Вложенные эскизы изображений

[Справый]

Общая схема платы..

Вложенные эскизы изображений

[Краевед]

Рекомендую дополнительно поменять на новые все электролитические конденсаторы, все равно паять предстоит. Возможно, это избавит от проблем в будущем.

[крот.ру]

Как то подозрительно, в разных узлах схемы продырявились микросхемы одновременно. И очевидно в низкотоковых цепях. имхо, конечно, но что то тут не то...
..п.с. Правду говорят про кондёры, большой возле кренки, уже к вздутию готовится.

Сообщение отредактировано крот.ру: Mar 16 2022, 18:06

[Soltek]

Для начала начать с малого - проверить вот эти транзисторы.



Здесь обратить внимание на элемент 7805С - он формирует 5 Вольт.

[killmouse]

Конденсатор между микросхемами на вид вспухший.
Печально всё.
Переполюсовка, дело швах.
Где микруха побита, транзисторы кт815, 814 проверять.
Прозванивать цепь питания, и пока в ней есть кз, а оно скорей всего есть, искать всё помершее.
Если защиты по питанию нет, а похоже на это, то микрухам почти всем хана (если только стабилизаторы дальше не пустили напугу).
Все стабилизаторы по питанию надо проверять, что на входе и на выходе.
Со схемой всё печально, если только кто сам зарисовывал (маловероятно).

[Fil721]

Знатно сгорело. сначала диагностика с помощью тестора и блок питания с защитой по току. если проц . можно и микросхемы ставить. Кренка должна была на себя взять переплюсовку . какое питание интересно подали..
