[Sanfoyance]

На радиокоте есть схема https://radiokot.ru/forum/viewtopic.php?f=11&t=41109
Простой и доступный блок питания называется. Собрал и настроил лет 5 назад, схема бомба! Есть зашиты как ограничим по току, так и отсечкой. Стабилизация напряжения и тока. Короче высший пилотаж, если все хорошо настроить, то спалить его нереально. Много лет служит верой и правдой и что с ним только не делаю и аккумуляторы заряжаю автомобильные, и для наладок схем использую.
Максимальное выходное напряжение не обязательно 50вольт, его можно настроить в зависимости от вашего трансформатора.
.
Для контроля нагрева установил термостат на компораторе который при нагреве включает куллер.

[Soltek]

На радиокоте есть схема https://radiokot.ru/forum/viewtopic.php?f=11&t=41109
Простой и доступный блок питания называется. Собрал и настроил лет 5 назад, схема бомба! Есть зашиты как ограничим по току, так и отсечкой. Стабилизация напряжения и тока. Короче высший пилотаж, если все хорошо настроить, то спалить его нереально. Много лет служит верой и правдой и что с ним только не делаю и аккумуляторы заряжаю автомобильные, и для наладок схем использую.
Максимальное выходное напряжение не обязательно 50вольт, его можно настроить в зависимости от вашего трансформатора.

Для контроля нагрева установил термостат на компораторе который при нагреве включает куллер.

Спасибо. Почитаем. Корпус боевой.
PS. Про блок питания (ссылку на него) уже выше выкладывали. Но всё равно мерси за фото своего блока.

Сообщение отредактировано Soltek: Nov 14 2021, 12:56

[Sanfoyance]

Спасибо за оценку, да корпус изготовлен из подручных материалов, а именно взят корпус от блока питания ПК, все там очень плотно упаковано, транс тороидальный, если был бы ш-образный такой мощности врятли бы поместился.

[Sanfoyance]

Вот ещё из не давних творений. Часы на лампах, только ИВ накальники.

[Soltek]

Вот ещё из не давних творений. Часы на лампах, только ИВ накальники.

У меня наверно первый конструктор покупной был часы Старт. Эх, как сейчас помню. Паяешь и не знаешь - получится или нет. Так получилось что купил два набора. Один по дурости разбил колбу-экран. А вторые часы долго жили. Потом по статьям в журнале "Радио" делал усовершенствования. Как сейчас помню ноги № 26 и 27 на микросхеме можно было использовать для коммутации нагрузки. Конечно через промежуточное реле.

Больше часы меня наверно не привлекали. Единственно что было с ними связано - нашёл по шпане летом в деревне наручные часы "Электроника" с жёлтым экраном и чёрными символами. Я потом больше таких циферблатов и не видел. Тогда такие часы были конечно не у всех. Батарейка на них села и я запитывал через большую круглую батарею и картошку. В качестве сопротивления. Эх, я тогда понаставил экспериментов с этими часами. Зря бросил проект. Сейчас бы у всех в часах картошка была бы .

[Soltek]

Sanfoyance, у вас к часам какая-то радио слабость? В хорошем понимании этого слова. Откуда это пошло?

[Sanfoyance]

Просто часы на лампах ИН или ИВ не стандартное решение, так как заводские часы в основном на люминесцентных индикаторах зелёное или синее свечение.
Да и немного спрос на них есть , покупают.



Есть ещё наручные такие варианты, на заказ не раз собирал электронику. А так начал знакомство в детстве с радиоэлектроникой с радиоприемников, детекторные, прямого усиления на транзисторах позже на микросхемах. Какая же была радость когда услышал шипение и шум эфира такой загадочный и необычный! Даже сейчас иногда включаю приёмник да ДВ или СВ дабы насладится этим звуком вуууо… вииу 😀

Сообщение отредактировано Sanfoyance: Nov 14 2021, 23:14

[Soltek]

Просто часы на лампах ИН или ИВ не стандартное решение, так как заводские часы в основном на люминесцентных индикаторах зелёное или синее свечение.
Да и немного спрос на них есть , покупают.

Есть ещё наручные такие варианты, на заказ не раз собирал электронику. А так начал знакомство в детстве с радиоэлектроникой с радиоприемников, детекторные, прямого усиления на транзисторах позже на микросхемах. Какая же была радость когда услышал шипение и шум эфира такой загадочный и необычный! Даже сейчас иногда включаю приёмник да ДВ или СВ дабы насладится этим звуком вуууо… вииу 😀

Ваша ссылка на фотохостинг битая. Поэтому увы ничего не видно. Понятно насчёт часов и начала первых шагов в удивительный мир электроники через детекторный приёмник. У меня первым средством передачи сообщения был аппарат азбуки Морзе. Дядька подарил набор электроника и там нужно было собирать двигатель, звонок и конечно же аппарат Морзе. Примитивный набор, но рабочий. Какое удивление было когда собрал примитивный двигатель . И он работал от плоской батареи. А принимающий сообщения аппарат чертил карандашом точки и тире, принимая сигнал от аппарата ключа Морзе.

Насчёт радио. Отходил больше 20 лет в тайге на охоте. До сих с ностальгией вспоминаю длинные вечера под старенький приёмник. Где только одна, две наших станций и несколько китайских. Это такое непередаваемое наслаждение. Мёртвая тишина в тайге, где нет на сотни километров ни души, ты в зимовье. В углу около двери поёт свою песню старенькая печь. А на столе стоит старенький приёмник, делясь последними новостями. Или какой-нибудь радиоспектакль по известным или неизвестным произведениям. эх...время....

[Soltek]

Ремонт в тайге. Без связи с внешним миром нельзя. Самое главное надо знать погоду на ближайшие три дня.

[Sanfoyance]

В тайге видимо своя романтика, с другом радиоприёмником который не даст заскучать или загрустить.
У вас на фото задний план две 4.5в батареи в замен кроне🙂. Я такие уже и в продаже давно не видел. Помню в детстве на язык их прикольно было брать, взбадривало так

Сообщение отредактировано Sanfoyance: Nov 14 2021, 23:21

[kanopus]

Часы хорошие. У меня вроде даже лампы такие где-то валяются ещё. Источник питания на кенотроне 5Ц4С?

[Sanfoyance]

Ага он просто отдельно в рюкзаке лежит с трансформатором и аккамуляторами😀

[Soltek]

Как не крути, а старого друга надо восстанавливать. Сгоревший трансформатор разбираем на составные части.



Убитая первичная обмотка хорошо прогорела, и сплелась витками в едином экстазе друг с другом.





100 грамм...Но это не то то что можно подумать. 100 грамм с хвостиком - это столько медной проволоки на лом.



Под руки случайно попалась катушка с проводом для намотки. Не будем терять время.





Намотали.



Собираем снова пакет трансформаторного железа.



Трансформатор снова в строю.



Проверка и тестирование. Всё работает в прежнем режиме.

[Soltek]

Ну, не так уж всё мрачно, чтобы вставать  Транс подобрать недолго.

На следующий день после перемотки старого трансформатора (пост выше), мне случайным образом попали в руки аж семь хороших трансформаторов на 24 Вольта. Попали в руки на безвозмездной основе. Мысль о поиске трансформатора привела к материализации оных. И сразу в количестве семи штук.



Это был знак воспользоваться советами коллег и сделать новый блок питания по ссылкам, которые уже повторили многие из отписавшихся здесь...

[Sanfoyance]

Ваш старый друг Вам намекнул, что ему нужен новый стабилизированный блок питания с защитой🙂.

[Soltek]

Ваш старый друг Вам намекнул, что ему нужен новый стабилизированный блок питания с защитой🙂.

Этот друг наверно научился читать и тайно изучает последние разработки в области изготовления блоков питания....

[Fil721]

На радиокоте есть схема https://radiokot.ru/forum/viewtopic.php?f=11&t=41109
Простой и доступный блок питания называется. Собрал и настроил лет 5 назад, схема бомба! Есть зашиты как ограничим по току, так и отсечкой. Стабилизация напряжения и тока. Короче высший пилотаж, если все хорошо настроить, то спалить его нереально. Много лет служит верой и правдой и что с ним только не делаю и аккумуляторы заряжаю автомобильные, и для наладок схем использую.
Максимальное выходное напряжение не обязательно 50вольт, его можно настроить в зависимости от вашего трансформатора.
.
Для контроля нагрева установил термостат на компораторе который при нагреве включает куллер.

Да делал такой ЛБП. Незаменимый стал для ремонта всяких приблуд.

[Sanfoyance]

Этот друг наверно научился читать и тайно изучает последние разработки в области изготовления блоков питания....

Как успехи в сборке?

[Soltek]

Как успехи в сборке?

Пока только распечатал один из вариантов сборки. Не могу определиться какой вариант делать. Там же 15 версий...

[аверьян]

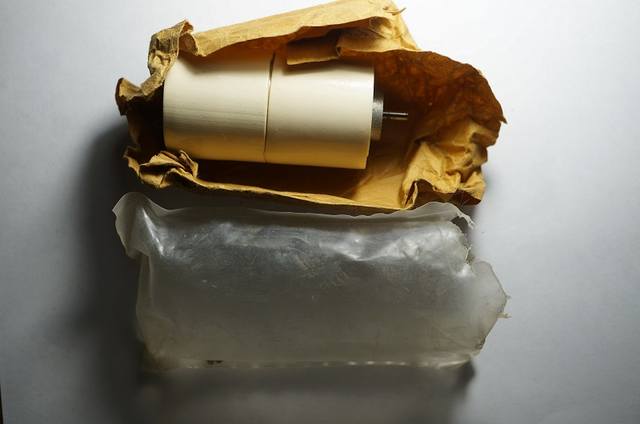

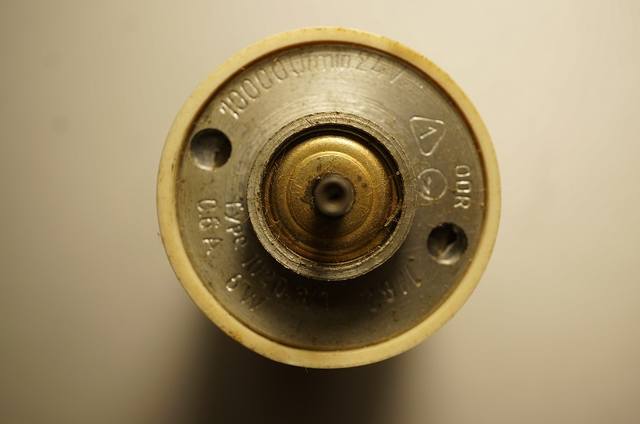

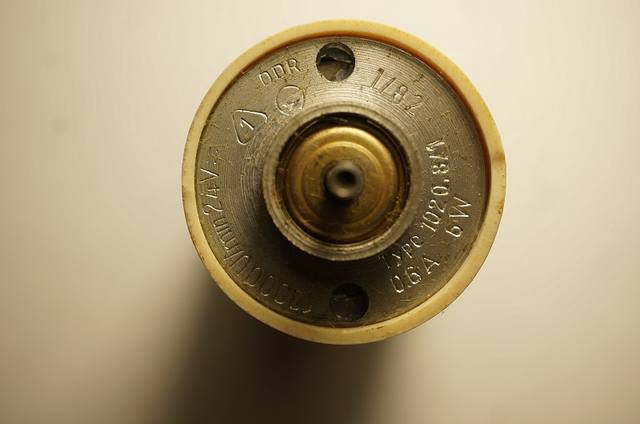

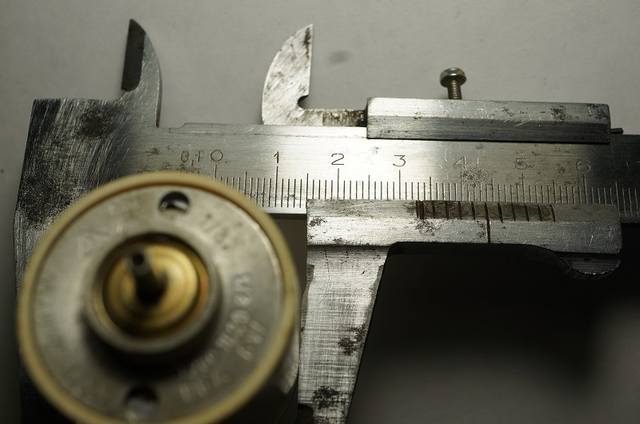

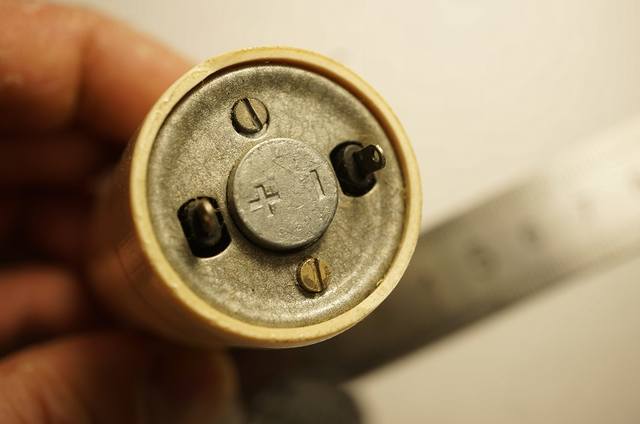

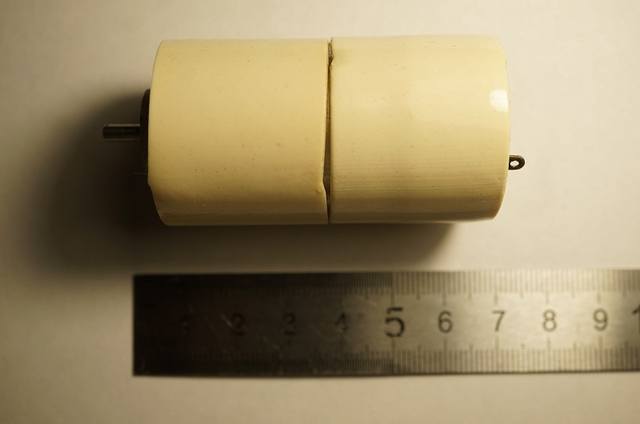

Здравствуйте. Подскожите пожалуйста по электомотору. Стоит ли чего?
