[Мотоциклист]

Коллега у меня сейчас Призм четвертый

[Agrad]

Мне тоже не нравится что любой цветняк копать нужно.
Слуха только на Тёрку хватает.
А железо Терминатор нормально отсеивает.

[franz92]

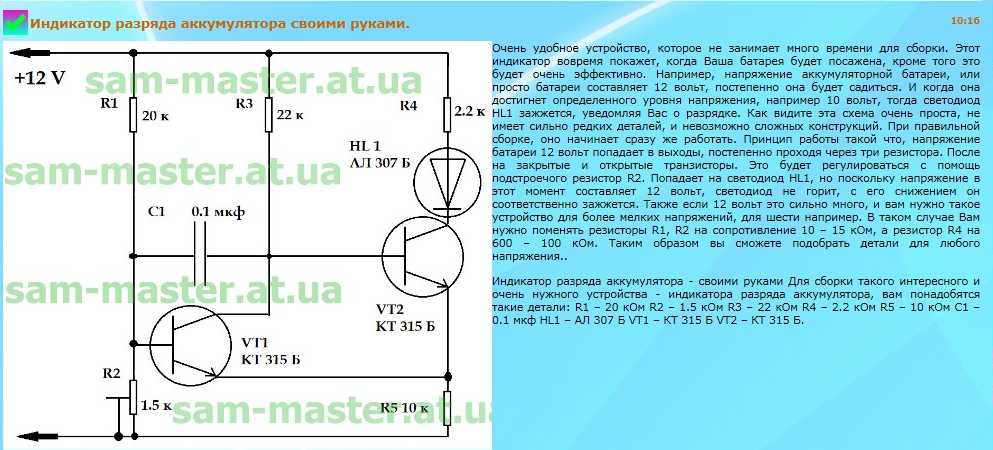

Добрый день всем!!! ....Что то зависла тема немного...Конечно пытаться что то паять и изобретать серьезное..несерьезно и невыгодно..Сейчас ведь все можно купить,и ненадо (заморачиваться) ..Но есть мелкие неудобства которые желательно бы устранить в этой технике(До них же не дозвонишься..хоть кол на голове чеши ...Так вот собственно о чем речь,ниже я вставил картинку с интересной (штучкой)..там все прочитаете для чего она...Есть у меня ГМП и пользуюсь я в нем аккумуляторами,все бы хорошо но определять окончание зарядки в нем ну просто бесит...подкладывать температурный датчик под чехол,не очень то и удобно честно говоря....Собственно можно ли запустить эту схему в обратном направлении...что бы светодиод допустим гас при достижении общего напряжения на аккумуляторах 8Х1.45=11.6 в.....конечное напряжение взято на заряженном аккумуляторе 1.45 вольта,их в приборе 8 штук....Может кто попробует?...детали сами видите ни стоят ничего....надо немного только телодвижений сделать ....Думаю вскрыть прибор и посадить на клей,где нибудь сбоку ,врезать светодиод ,тоже не составит труда (касается только ГМП,У него нет никакой совершено индикации окончания зарядки...плату можно на этих деталях я думаю...уместить в 1 квадратный сантиметр?...Что скажете коллеги радиолюбители ...?

Вложенные эскизы изображений

[killmouse]

Зачем изобретать велосипед, когда есть куча готовых решений.
Индикатор окончания заряда
От простейшей цепочки: резистор, светодиод, стабилитрон и до .......

[franz92]

Набрать на клавиатуре буквы...намного проще...скукотища блин....покажите хоть одно...г...е решение...

[killmouse]

Я выше ссылку дал, сотни решений, зачем их тащить сюда, открывайте ссылку, выбирайте картинку, читайте.
Зато есть выбор по силам, а то я кину схему на микроконтроллере, и размер будет 1х1 см и три детали крестом, а собрать-то не сможете
Вот, если лень посмотреть, http://forum.cxem.net/index.php?showtopic=110885&st=40 на этой и следующей странице 2 простых схемы.
Хочу еще сказать, не знаю как у Вас зарядка устроена, если она отдельно, а не в приборе, то и индикатор заряда надо ставить не в прибор, а в зарядку.

Сообщение отредактировано killmouse: Mar 20 2014, 07:26

[killmouse]

Вот, смоделировал и опробовал в железе (из того, что у меня есть), при наличии деталей максимум час работы.

Схема, не видно светодиоды, они соединяются параллельно, анод к катоду и катод к аноду соответственно.

Режем текстолит по красным меткам

Устанваливаем детали согласно этой живописи
ВАЖНО! Номиналы указаны на smd деталях в килоомах и омах, реально на них должно быть написано 202 - 2 килоома, 681 - 680 Ом
+- это к аккумулятору.

Откатано в железе

Напряжение ниже нужного, горит красный светодиод (впаял оранжевый, т.к. красный планшет не фоткает)

Наше напряжение, горит зеленый светодиод

Подстроечным резистором выставляется порог срабатывания на нужное напряжение.
Все детали подобраны не дефицитные, всё копеечное и продается.
TL431 можно выдрать почти из каждой материнки от компа.
Вместо smd резисторов обычные вертикально, плата без отверстий, а если сверлить, то еще меньше получится

Сообщение отредактировано killmouse: Mar 20 2014, 12:07

[emkgroup]

Неужели не перевелись еще радиолюбители?

Лет 35 тому назад : эпидемия HI-FI, все собирали усилители, точили на токарных станках диски к вертушкам, делали тонармы на камнях и т. д.
Думал, это все умерло: бабы не ценят, все можно купить и т.д.
Ан, нет ошибался - приятно!
Спасибо комрады, не даете загнуться нашему хобби!

[Мотоциклист]

Сейчас энтузиасты лепят вовсю ламповые унч, а современная база позволяет помимо 6П3с на выходе использовать пред на полевиках, хотя видел и наоборот - на 6н2п пред, а выход мощные полевики.
Сам тут хотел заморочится, но некогда,а при переезде с работы пришлось оставить там разобранный ТУ-100. Сейчас ведь полная Ж (беда) с трансформаторами, а там они 4 штуки, да в экранах из 2мм стали....мечта идиота.

[franz92]

1962 года.......п403......работает!...в режиме генерации...и стабилен..?

[Мотоциклист]

А что ему будет? Слухи о деградации полупроводников сильно преувеличены.
Я до сих пор пользуюсь иногда транзисторами типа п16 и т.д., которые покойный отец приносил с работы аж в 70 году, а выпуск у них не раньше 65

[Anton-ST]

Я тоже увлекаюсь радиолюбительством. Паяю потихоньку. Иногда починяю чтонибудь.

[Soltek]

Я тоже увлекаюсь радиолюбительством. Паяю потихоньку. Иногда починяю чтонибудь.

Очень нужное в хозяйстве увлечение. Ни от кого не нужно зависеть. А при должном подходе ещё и копейку это хобби приносит.

[franz92]

А что ему будет? Слухи о деградации полупроводников сильно преувеличены.
Я до сих пор пользуюсь  иногда транзисторами типа п16 и т.д., которые покойный отец приносил с работы аж в 70 году, а выпуск у них не раньше 65

...думаю...исклюзивный разговор.....Германиевые ...только величиной со спичечную головку....выпуск начала 60х годов....запускаются.....думаю у кого ьо они есть.....Сам не знал.. что такие есть?....По мощности генерации....конечно слабоваты.....но одинаковы.... ....50 лет им уже,из коробки конечно....а до сих пор живы.... живчики! ....Ну вообще то ...сейчас на аппаратуру заявлен .срок службы 7 лет....У кого дольше?.....аккум подводит?....

[IvanSusanin]

Принимайте в свои ряды!!!
Правда для меня это уже давно переросло из хобби в работу

[Мотоциклист]

Ха, у меня ещё до армии)))

[IvanSusanin]

Ха, у меня ещё до армии)))

Если не секрет в каком направлении трудитесь?

[Мотоциклист]

Если не секрет в каком направлении трудитесь?

Сначала на "ящике " трудился на благо Родины, потом по разным местам, некоторое время вообще делал все,чтоб тока семью прокормить, а сейчас чиню видеорегистраторы и книжки типа Ink perl

[IvanSusanin]

Сначала на "ящике " трудился на благо Родины, потом по разным местам, некоторое время вообще делал все,чтоб тока  семью  прокормить, а сейчас чиню видеорегистраторы и книжки типа  Ink perl

Ясно, я ремонт давно бросил )) Хотя было дело, и бытовую технику починял, и мобильники

Сейчас больше разработка, ну и пайка разработанного, в основном в сфере автоматизации и ЧПУ
Ну и ремонт бывает, того что разработал я или мой предшественник

Ну как, "разработка" это конечно сильно сказано, но платы практически все свои, готовые практически не пользуем Но сейчас тьфу-тьфу просто всё, в эру МК!

[Мотоциклист]

Скажу честно - интересно,хочется заняться, но дальше повторения НУЖНЫХ ЧУЖИХ разработок на МК ...
Банально нет времени. На работе - гарантия и чем быстрее тем лучше.
Кроме того моё хобби и МД и сад-огород, прививки плодовых деревьев,мотоцикл,рыбалка...а писАть вообще некогда ))))
