Металлодетектор XP-Gold Maxx, Общие вопросы и секреты настройки.

[asgo]

asgo.к Вам вопрос-планируете ли Вы снять кино,о котором зимой речь шла?

Желающих не набралось в количестве для кино. Из сделанного - методичка, правда там не все отражено, но для понимания назначения крутилок и быстрого старта - вполне. В общем идея консалтинга в сфере МД не пошла. Ограничил круг обучаемых покупателями приборов, что наверное правильно.

Сообщение отредактировано asgo: May 9 2012, 13:44

[plan]

фотоотчет
http://www.reviewdetector.ru/index.php?sho...1&#entry3809991
ПС теперь выбираю моно или штатку брать. что лучше? моно глубже и разделение лучше но захват меньшечем у дд

Если ищите на тяжелых грунтах, то моно можете исключить.

[fiskars]

Грунт у нас хороший по балансу. До метки балансируется штатка дд. Еще вот есть предложение на детеч 10х12 и я больше к ней склоняюсь т.к. более универсальна. По мусору конечно хуже штатки но в поле выиграет

[Alfred]

У меня две катушки-штатная и detech 10x12.Выходов с ними было немного,но успел поэкспериментировать и заметил интересную особенность-при тесте катушек в комнате по воздуху расстояние до цели(монета,кольцо) одинаковые,а вот в грунте сефка видит на 4-6см дальше!Detech понравилась (небольшой вес,больше захват,глубина),использую её как основную,а стандартную оставлю для воды...

[fiskars]

Помогите пожалуйста у кого есть тестер, нужно прозвонить катушку по схеме ниже. Звонить в режиме проверки диодов. Если по моей схеме ничего не получится то пожалуйста прозвоните контакты как написано под рисунком согласно разьему слева и напишите свои результаты. Прошу заметить что все контакты кроме 1-2 звонятся только как диоды

Вложенные эскизы изображений

[Alfred]

катушка 9"

рис.1

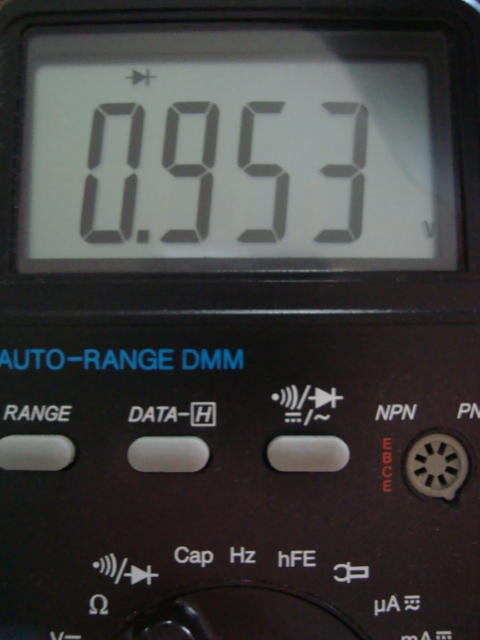

красный щуп на контакте 3,черный-4
рис.2

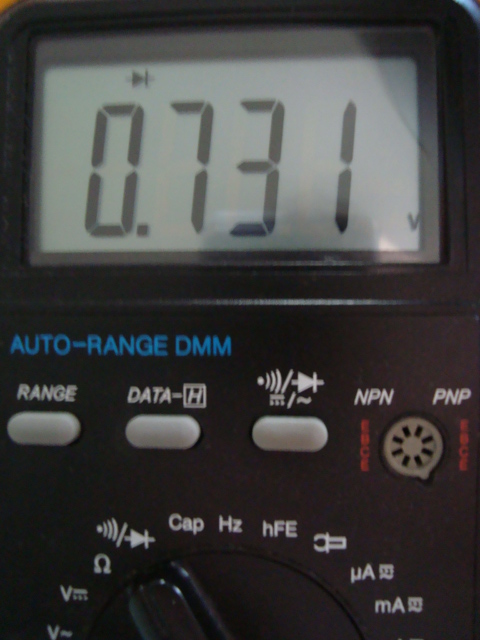

красный щуп на контакте 3,черный-1
красный щуп на контакте 3,черный-2

обмотка 1-2 звонится 3.2 Ом

Сообщение отредактировано Alfred: May 10 2012, 13:59

Вложенные эскизы изображений

[fiskars]

катушка 9"

рис.1
красный щуп на контакте 3,черный-4
рис.2
красный щуп на контакте 3,черный-1
красный щуп на контакте 3,черный-2

обмотка 1-2 звонится 3.2 Ом

3-1 и 3-2 одно значение показывает?поидее должна быть разница на 3 единицы между ними. Но почему то мало как то. В цепь TX включен резистор 1ком тоесть посути 3-1 и 3-2 должны быть более полутра тысяч

[Alfred]

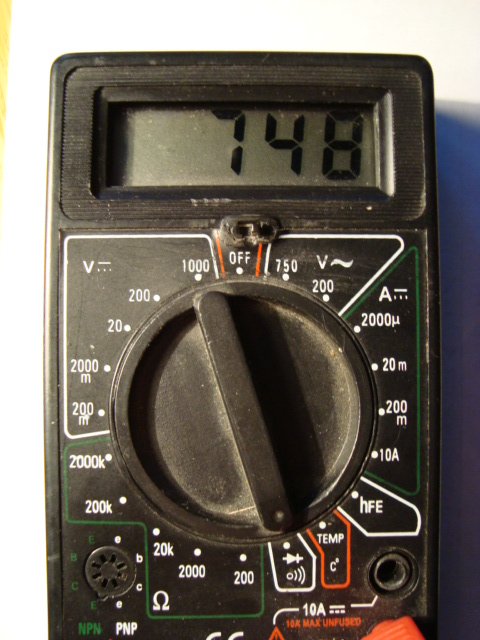

Замерил другим мультиметром.
Обмотка 1-2 звонится 4.3 Ом(наверное не совсем точно меряет сопротивление).

Вложенные эскизы изображений

[airton]

Замерил другим мультиметром.
Обмотка 1-2 звонится 4.3 Ом(наверное не совсем точно меряет сопротивление).

у китайскийх мультиметров есть серьезная погрешность, 5 ом это норма, сам не раз сталкивался, замерьте им сопротивление, например в 100 ом, то что на резисторе написано, любое...и любом... высчитайте погрешность, и уже замеряйте то что вам надо

[Alfred]

Насколько я понимаю транзистор играет роль простейшего усилителя..Конденсатор может играть роль разделителя постоянного и переменного напряжения,а резистор подает напряжение смещения на базу транзистора...И еще на контактах 3-4 включенного прибора без катушки присутствует 2,5В.

Сообщение отредактировано Alfred: May 10 2012, 17:44

[fiskars]

Нет обмотка 3.5 это точно. У меня так же. А вот с остальным непонятно. У меня 3-1 было более 1700

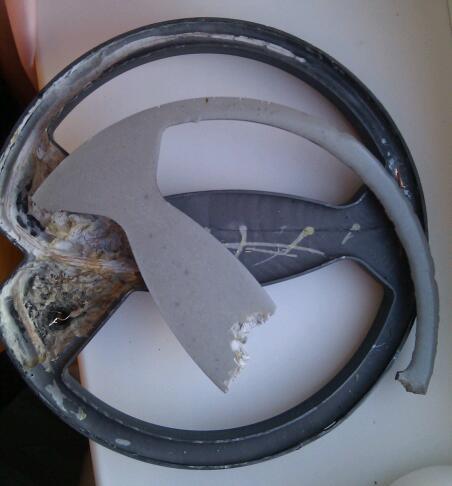

Продолжил разборку. Оказалось датчик состоит из 2ух слоев эпоксидки, между которыми находится графитовый экран


Вложенные эскизы изображений

[fiskars]

Насколько я понимаю транзистор играет роль простейшего усилителя..Конденсатор может играть роль разделителя постоянного и переменного напряжения,а резистор подает напряжение смещения на базу транзистора...

А вот над этим я сам думаю. Тоже думаю что стоит как усилитель а питание на транзистор идет с генератора через ограничивающий резистор. Еще вариант это то что транзистор служит от перегруза приемника при поднесении больших металлов к датчику, когда в приемной обмотке наводится максимальная амплитуда. А конденсатор там стоит просто для сведения или подгонки частоты. А еще там была петля для сведения в ноль. Так же по графиту был пущен оголенный провод шедший на массу. На мой взгляд экран такой не очень т.к. защита от помех идет только снизу датчика, хотя до верху я не дошел, возможно там тожетграфит. Теперь хочу вынуть обмотки и посмотреть колличество витков. Хотя это не обязательно, можно только обойтись сопротивлением и мотать 3.5 и 45 Ом а дальше настраивать по месту конденсаторами и отмоткой витков. Нужно доконца разобратся с транзистором

[Alfred]

На ответных контактах разьема включенного без катушки прибора постоянное напряжение:1-2 8,5В; 3-4 2,5В.Не понятно почему на передающую обмотку подается постоянка?

[fiskars]

Насколько я знаю прибор работает как тесоро, тоесть без нагрузки в генераторе он не запускается. Так и есть. При включении без датчика непроисходит сигнала готовности к работе. Чтоб посмотреть амплитуду нужно подключить нагрузку

[Alfred]

Замерил напряжение с подключенной катушкой:1-2 переменка 22,5В ;3-4 постоянка 0,645 В (небольшая переменка появляется при приближении к котушке металла).
fiskars
Если можно,напишите маркировку конденсатора.

[fiskars]

Хм, относительно небольшая амплитуда на генераторе. А вот в приемной обмотке(3-4) без отсутствия металла должен быть полный ноль. А когда подносиш метал то на 3-4 должно появится напряжение.
Конденсатор пленочный полипропилен 3.9нф

[karlex]

Мужчины подскажите есть желание прикупить доп катушку к штатной всю голову сломал 27см DD или 30x36см DD или 38x45см DD что у кого какие отзывы?

[asgo]

Мужчины подскажите есть желание прикупить доп катушку к штатной всю голову сломал 27см DD или 30x36см DD или 38x45см DD что у кого какие отзывы?

Перепробовал все перечисленные. 27 однозначно.

[karlex]

Перепробовал все перечисленные. 27 однозначно.

Если не сложно аргументируйте. А то блин в магазине втирают те что побольше. У них по сравнению с 27см катухой какие минусы? Менее стабильны более глючны?

[asgo]

Если не сложно аргументируйте. А то блин в магазине втирают те что побольше. У них по сравнению с 27см катухой какие минусы? Менее стабильны более глючны?

У них по сравнению с 27 минус один - если не попадется легкий грунт, на объекты размером с монету прибавки не будет. Остальное - бОльшая глючность и вес можно пережить. Я конечно понимаю желание сделать из ГМП глубинник, но он по определению скальпель. Кувалду из него сделать не получится.

Сообщение отредактировано asgo: May 12 2012, 07:55
