Tejon - модернизация

[Engineer]

Амплитуду можно увеличить если параллельно 1 мкф тоже  добавить емкость. Я уже писал в этом автогенераторе соотношение емкостей 1 к 10.
Чтобы не лезть в схему очень удобно подбирать емкость как раз на переходнике.

Т.е. нужно к конденсатору 1 мкф на плате подпаять подключаемую дополнительную емкость, например 680 Н. На Тх параллельно подключаемый конденсатор 68 Н или подобрать по мах амплитуде. Затем подбирать емкость на Rx по сдвигу фаз. Я правильно понял? Все-таки придется подпаиваться к плате.
GSL, на Bandido так не пробовали сделать?

[GSL]

Т.е. нужно к конденсатору 1 мкф на плате подпаять подключаемую дополнительную емкость, например 680 Н. На Тх параллельно подключаемый конденсатор 68 Н или подобрать по мах амплитуде. Затем подбирать емкость на Rx по сдвигу фаз. Я правильно понял? Все-таки придется подпаиваться к плате.
GSL, на Bandido так не пробовали сделать?

Да, именно так и нужно.

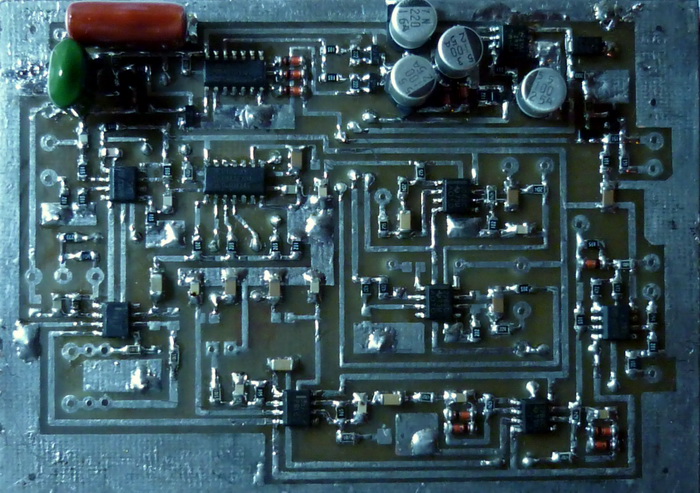

На Бандидо не пробовал - только сегодня его запустил на новой плате (к стате очень порадовала работа прибора. На фото не много не доделанная плата. Готовую пока не могу сфотографировать - фотоаппарат оставил на даче.).
На макетке собирал автогенератор Тэзоро и гонял его в разных режимах. Работал нормально даже с емкостью 2.2мкф.

Сообщение отредактировано GSL: Apr 25 2010, 17:57

Вложенные эскизы изображений

[Engineer]

Спасибо, понял. Попробую попозже. Сезон в разгаре и хочется покопать.
Удачи.
